Bạn đã từng nghe đến các loại công suất như công suất thực, công suất phản kháng, nhưng còn công suất biểu kiến là gì? Đây là một khái niệm quan trọng trong hệ thống điện xoay chiều, đặc biệt đối với các kỹ sư và người làm việc trong ngành điện. Bài viết này, DAT Group sẽ giúp bạn hiểu rõ về khái niệm, công thức và vai trò của nó.

1. Công suất biểu kiến là gì?

Để hiểu rõ hơn về các khái niệm năng lượng trong hệ thống điện, việc nắm vững công suất biểu kiến là vô cùng quan trọng. Nó giúp bạn có cái nhìn tổng quát về lượng điện năng mà một thiết bị tiêu thụ.

1.1. Định nghĩa công suất biểu kiến

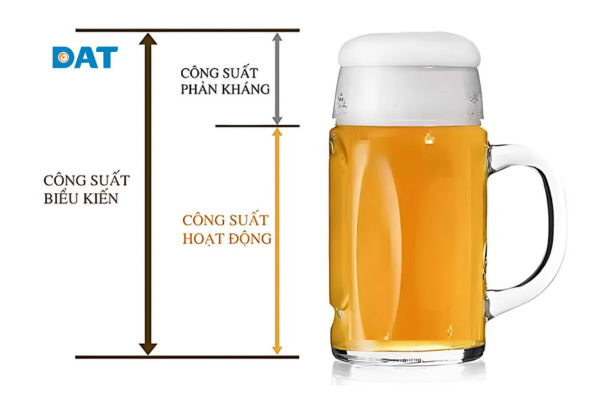

Công suất biểu kiến (S) là tổng hợp véc-tơ của công suất thực (P) và công suất phản kháng (Q). Nó đại diện cho tổng công suất mà nguồn điện cung cấp cho phụ tải, bao gồm cả phần công suất hữu ích và phần công suất vô ích. Bạn có thể hình dung công suất biểu kiến như tổng dung lượng của một ly bia, trong đó công suất thực là lượng bia bạn uống được, còn công suất phản kháng là lớp bọt vô ích.

1.2. Đơn vị đo và ký hiệu phổ biến

Công suất biểu kiến được ký hiệu là S và có đơn vị đo là Volt-Ampere (VA). Trong các hệ thống lớn, người ta thường dùng đơn vị kilovolt-ampere (kVA) hoặc megavolt-ampere (MVA).

1.3. Phân biệt công suất biểu kiến với công suất thực và công suất phản kháng

Để hiểu rõ công suất biểu kiến là gì, ta cần phân biệt nó với hai loại công suất còn lại. Mối quan hệ giữa chúng thường được ví von bằng một ly bia:

Công suất thực (P)

Đây là phần công suất hữu ích, được chuyển hóa thành các dạng năng lượng có ích như nhiệt (từ bếp điện), ánh sáng (từ bóng đèn), hoặc cơ năng (từ động cơ). Đơn vị đo của nó là Watt (W). Đây chính là lượng điện năng mà bạn phải trả tiền trên hóa đơn điện hàng tháng.

Công suất phản kháng (Q)

Là phần công suất vô ích, không sinh công nhưng lại rất cần thiết cho các thiết bị có cuộn dây như động cơ điện, máy biến áp hay chấn lưu đèn huỳnh quang. Nó tạo ra từ trường để các thiết bị này hoạt động. Đơn vị đo của công suất phản kháng là Volt-Ampere reactive (VAR).

Công suất biểu kiến (S)

Đây là tổng công suất mà nguồn điện phải cung cấp cho tải, bao gồm cả công suất thực (P) và công suất phản kháng (Q). Đơn vị đo của nó là Volt-Ampere (VA). Nếu ví công suất thực là lượng bia uống được, công suất phản kháng là lớp bọt, thì công suất biểu kiến chính là tổng dung tích của cả ly.

2. Ý nghĩa của công suất biểu kiến

Trong lĩnh vực đo lường và quản lý điện năng, công suất biểu kiến có vai trò then chốt và ảnh hưởng trực tiếp đến hiệu quả của toàn bộ hệ thống.

2.1. Vai trò và tầm quan trọng trong đo lường công suất

Công suất biểu kiến giúp đánh giá toàn bộ công suất mà một thiết bị điện (như máy biến áp, máy phát điện) phải chịu tải. Các nhà sản xuất thường ghi công suất của máy biến áp bằng kVA, chứ không phải kW, vì máy biến áp phải xử lý cả công suất thực và công suất phản kháng.

2.2. Ảnh hưởng đối với hệ thống điện

Công suất biểu kiến lớn hơn công suất thực cho thấy hệ thống có nhiều công suất phản kháng, làm giảm hiệu suất truyền tải, tăng tổn thất điện năng trên đường dây và có thể gây quá tải cho các thiết bị trong hệ thống. Điều này cũng ảnh hưởng đến chất lượng điện áp và gây lãng phí năng lượng.

3. Công thức tính công suất biểu kiến

Công suất biểu kiến được tính bằng công thức tổng quát dựa trên công suất thực và công suất phản kháng, thể hiện mối quan hệ tam giác công suất.

Công thức tổng quát và các thành phần: Trong một hệ thống điện xoay chiều, mối quan hệ giữa ba loại công suất được thể hiện qua công thức Pythagoras:

S = P + iQ

Trong đó:

• S là công suất biểu kiến (đơn vị VA).
• P là công suất hữu ích (hay công suất thực, đơn vị W).
• Q là công suất phản kháng (đơn vị VAr).
• i là đơn vị số ảo, căn bậc hai của -1.

Hoặc: S = √(P2 + Q2)

Giải thích công suất thực (P) và công suất phản kháng (Q)

Để hiểu rõ hơn về công thức trên, chúng ta cần phân tích các thành phần cấu thành:

• Công suất thực (P): Đây là công suất hữu ích, được đo bằng Watt (W). Nó biểu thị phần năng lượng được chuyển hóa thành công có ích như nhiệt (bếp điện), ánh sáng (đèn), hoặc cơ năng (động cơ).
• Công suất phản kháng (Q): Đây là công suất vô ích, được đo bằng Volt-Ampere reactive (VAR). Nó không sinh công mà chỉ cần thiết để tạo ra từ trường cho các thiết bị cảm ứng như cuộn dây, động cơ điện.

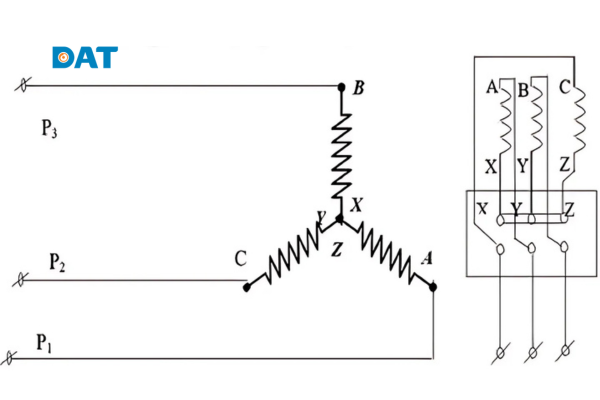

Công thức tính dòng điện 3 pha [2]

I = P / (√3 × U × cosφ)

• I: Dòng điện (Ampe)
• P: Công suất (Watt)
• U: Điện áp (Volt)
• cosφ: Hệ số công suất
• η: Hiệu suất của thiết bị

Công thức này cho phép bạn tính dòng điện 3 pha khi biết công suất, điện áp, hệ số công suất và hiệu suất của thiết bị. Lưu ý rằng hệ số công suất và hiệu suất thường được cung cấp bởi nhà sản xuất thiết bị.

Công thức tính dòng điện 1 pha

I = P / (U × cosφ)

Công thức tính dòng điện trong hệ thống 1 pha thường sử dụng các đại lượng sau:

• I: Dòng điện (Ampe)
• P: Công suất (Watt)
• U: Điện áp (Volt)
• cosφ: Hệ số công suất (thường dao động từ 0.8 đến 1.0)

Công thức tính dòng điện cho mạch 1 pha đơn giản hơn so với công thức mạch 3 pha, vì không cần tính đến các yếu tố như hệ số công suất và hiệu suất.

4. Ứng dụng công suất biểu kiến trong thực tế

Công suất biểu kiến không chỉ là một khái niệm lý thuyết mà còn có nhiều ứng dụng quan trọng trong đời sống và kỹ thuật.

4.1. Ví dụ về các thiết bị điện thường gặp

Nhiều thiết bị điện trong gia đình và công nghiệp được dán nhãn với công suất biểu kiến thay vì công suất thực.

• Máy biến áp: Máy biến áp thường được đánh giá bằng đơn vị kVA (kilovolt-ampere). Điều này cho biết nó có thể xử lý tổng công suất (cả công suất thực và công suất phản kháng) mà phụ tải yêu cầu. Một máy biến áp 100 kVA không nhất thiết cung cấp được 100 kW công suất thực, mà phụ thuộc vào hệ số công suất của tải.
• Máy phát điện: Tương tự như máy biến áp, máy phát điện cũng được đánh giá bằng kVA để chỉ khả năng cung cấp tổng công suất cho hệ thống.
• Bộ lưu điện (UPS): UPS cũng được dán nhãn bằng VA, cho biết khả năng chịu tải tổng thể của nó. Khi chọn UPS, người dùng phải đảm bảo công suất biểu kiến của UPS lớn hơn tổng công suất biểu kiến của tất cả các thiết bị được kết nối.

4.2. Ảnh hưởng đến thiết kế và vận hành hệ thống điện

Trong thiết kế và vận hành hệ thống điện, công suất biểu kiến là thông số then chốt.

• Chọn dây dẫn: Kích thước dây dẫn phải được chọn dựa trên dòng điện (I), mà I lại phụ thuộc vào công suất biểu kiến (S). Một hệ thống có S lớn sẽ cần dây dẫn có tiết diện lớn hơn để tránh quá nhiệt.
• Phân bổ tải: Các kỹ sư sử dụng công suất biểu kiến để cân bằng tải trên các pha của hệ thống 3 pha, đảm bảo không có pha nào bị quá tải.
• Sửa chữa hệ số công suất: Khi công suất biểu kiến lớn hơn nhiều so với công suất thực, có nghĩa là hệ số công suất (cos$\phi$) thấp. Điều này làm tăng tổn thất trên đường dây và có thể gây phạt từ công ty điện lực. Việc lắp đặt tụ bù giúp giảm công suất phản kháng, từ đó giảm công suất biểu kiến và cải thiện hiệu suất.

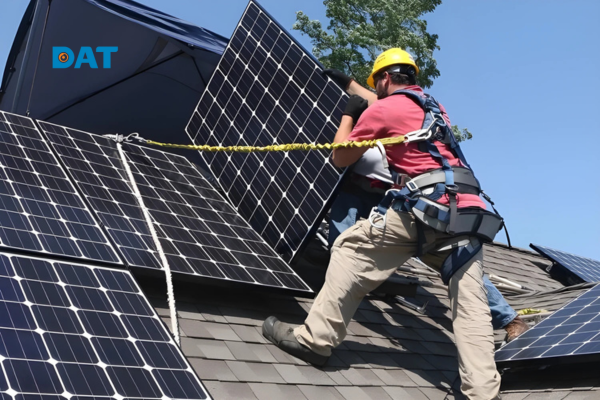

5. Công suất biểu kiến trên tấm pin năng lượng mặt trời

Trong hệ thống điện mặt trời, công suất biểu kiến có những đặc điểm riêng biệt và quan trọng.

5.1. Ý nghĩa công suất biểu kiến trong hệ thống điện mặt trời

Đối với một tấm pin năng lượng mặt trời, công suất biểu kiến không thường được dùng để đánh giá hiệu suất của bản thân tấm pin, vì tải của tấm pin là điện trở (ít phản kháng).

Tuy nhiên, nó lại rất quan trọng khi đánh giá hiệu quả của toàn bộ hệ thống. Các bộ biến tần (inverter) chuyển đổi dòng điện một chiều (DC) từ pin thành dòng điện xoay chiều (AC) và thường được dán nhãn bằng kVA, phản ánh khả năng cung cấp tổng công suất của hệ thống điện mặt trời cho lưới điện hoặc tải tiêu thụ.

5.2. Thông số và cách đo trên tấm pin

Thông số: Công suất tối đa của một tấm pin được ghi bằng Watt (Wp – Watt peak), đây là công suất thực.

Cách đo:

Công suất biểu kiến trên tấm pin (thường bằng công suất thực) được tính bằng cách đo điện áp hở mạch (Voc) và dòng điện ngắn mạch (Isc) dưới điều kiện tiêu chuẩn (STC), mặc dù công suất tối đa (Pmax) thường được tính từ điện áp tại điểm công suất cực đại (Vmpp) và dòng điện tại điểm công suất cực đại (Impp), Pmax = Vmpp x Impp.

Tuy nhiên, khi kết nối với inverter, công suất biểu kiến của toàn hệ thống sẽ bao gồm cả công suất phản kháng mà inverter tạo ra.

Hiểu rõ về công suất biểu kiến là một bước quan trọng để tối ưu hóa hiệu quả sử dụng điện. Đây không chỉ là một khái niệm kỹ thuật khô khan mà còn là đại lượng cốt lõi giúp bạn đánh giá đúng mức độ tiêu thụ năng lượng của thiết bị, từ đó quản lý hệ thống điện một cách thông minh và hiệu quả hơn.

Nếu bạn có bất kỳ câu hỏi nào về công suất biểu kiến hoặc cần giải pháp tối ưu hệ thống điện, đừng ngần ngại liên hệ với với DAT Group qua site https://datsolar.com/ để các chuyên gia của chúng tôi được tư vấn chi tiết.
