Điện áp định mức là một thông số kỹ thuật quan trọng, quyết định hiệu suất, độ an toàn và tuổi thọ của thiết bị điện. Hiểu rõ về điện áp định mức là gì giúp bạn sử dụng điện hiệu quả và đảm bảo an toàn cho cả thiết bị và bản thân. Bài viết này, DAT Group sẽ đi sâu vào định nghĩa, phân loại và các ứng dụng thực tế của điện áp định mức.

1. Giới thiệu chung về điện áp định mức

Để hiểu rõ hơn về các thiết bị và hệ thống điện, việc nắm bắt khái niệm điện áp định mức là điều cần thiết.

1.1. Tầm quan trọng trong hệ thống điện

Điện áp định mức đóng vai trò quan trọng trong việc đảm bảo hoạt động ổn định và an toàn của toàn bộ hệ thống điện. Hiểu rõ về điện áp định mức giúp kỹ sư, thợ điện và người sử dụng lựa chọn thiết bị phù hợp, tránh hư hỏng và tai nạn điện. Trong ngành công nghiệp điện, việc xác định chính xác điện áp định mức là yếu tố quyết định hiệu quả vận hành của toàn bộ hệ thống.

Nếu điện áp thực tế không khớp với giá trị định mức, có thể dẫn đến các vấn đề nghiêm trọng như quá tải, giảm hiệu suất, hoặc hư hỏng thiết bị, gây mất an toàn cho người sử dụng.

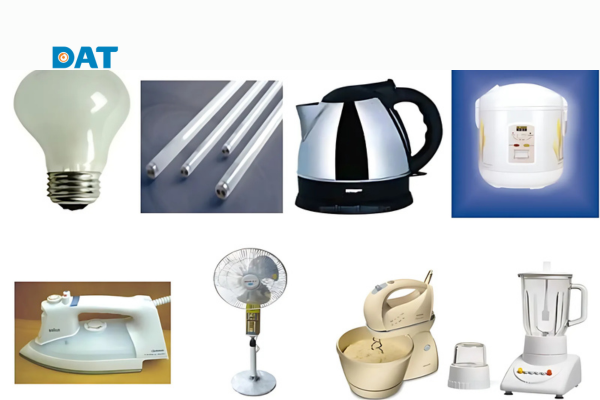

1.2. Ứng dụng thực tế trong đời sống và sản xuất

Trong cuộc sống và sản xuất, mọi thiết bị điện, từ các đồ gia dụng nhỏ gọn như máy sấy tóc, điện thoại di động đến các máy móc công nghiệp khổng lồ, đều có một giá trị điện áp định mức riêng.

Ví dụ, một chiếc ấm đun nước thường có điện áp định mức là 220V. Việc cấp nguồn đúng với giá trị này đảm bảo ấm hoạt động ổn định, đạt công suất tối đa và kéo dài tuổi thọ. Ngược lại, nếu cấp điện áp cao hơn hoặc thấp hơn so với định mức, thiết bị sẽ hoạt động không hiệu quả, nhanh hỏng, thậm chí gây cháy nổ.

2. Điện áp định mức là gì?

Để đảm bảo an toàn và hiệu suất khi sử dụng thiết bị điện, bạn cần hiểu rõ về điện áp định mức – một thông số kỹ thuật cốt lõi được quy định bởi nhà sản xuất.

2.1. Định nghĩa

Điện áp định mức là gì? Là giá trị điện áp chuẩn mà một thiết bị điện được thiết kế để hoạt động ổn định, hiệu quả và an toàn nhất. Đây là giá trị tối ưu để thiết bị phát huy hết công suất và kéo dài tuổi thọ. Khi điện áp thực tế khác với giá trị định mức.

Ví dụ: Một chiếc quạt điện có điện áp định mức là 220V. Khi được cắm vào nguồn điện 220V, quạt sẽ chạy êm, đủ công suất. Nếu cắm vào nguồn 110V (như ở Nhật Bản), quạt sẽ quay rất yếu hoặc không hoạt động. Ngược lại, nếu cắm vào nguồn điện cao hơn 220V, động cơ có thể bị cháy

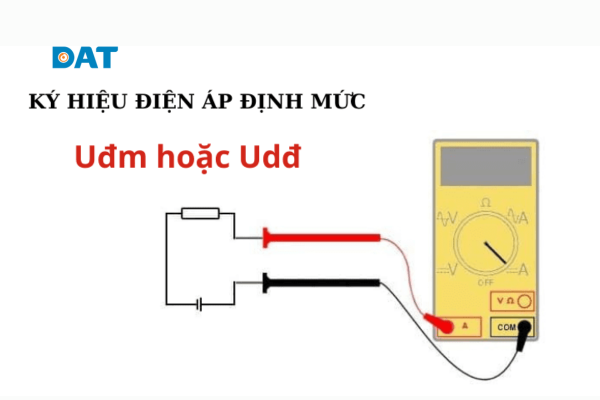

2.2. Ký hiệu thông dụng

Ký hiệu phổ biến để chỉ điện áp định mức là Uđm hoặc Udđ, trong đó U biểu thị điện áp và đm là viết tắt của “định mức”. Đơn vị của điện áp định mức là Vôn (V).

Đối với các thiết bị điện, chẳng hạn như aptomat, ký hiệu Ue (điện áp hoạt động) cũng thường được dùng để chỉ điện áp định mức, nhằm thể hiện mức điện áp mà thiết bị có thể hoạt động an toàn và hiệu quả.

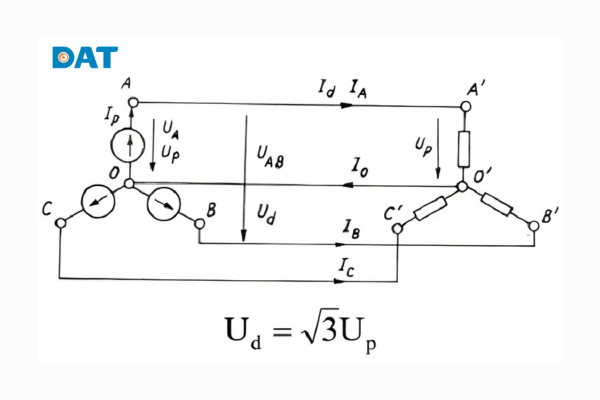

3. Các loại điện áp phổ biến

Trong hệ thống điện xoay chiều 3 pha, có hai loại điện áp cơ bản:

Điện áp dây (Ud​):

Điện áp dây là hiệu điện thế đo được giữa hai dây pha bất kỳ trong hệ thống ba pha. Ví dụ, trong một hệ thống ba pha A, B, C, điện áp dây là điện áp giữa pha A và B, hoặc B và C, hoặc C và A. Đây là giá trị điện áp mà các thiết bị công nghiệp lớn thường sử dụng.

Điện áp pha (Up​):

Điện áp pha là hiệu điện thế đo được giữa một dây pha và dây trung tính (dây mát). Các thiết bị điện gia dụng, thường chỉ sử dụng một pha và một dây trung tính, hoạt động dựa trên điện áp pha. Mối quan hệ giữa hai loại điện áp này rất rõ ràng: điện áp dây luôn lớn hơn điện áp pha một hệ số 3​. Công thức biểu thị mối quan hệ này là: Ud​=3​Up​.

4. Đặc điểm và vai trò của điện áp định mức

Điện áp định mức không chỉ là một con số trên tem nhãn; nó là giá trị cốt lõi quyết định cách một thiết bị điện hoạt động.

4.1. Đặc điểm kỹ thuật nổi bật

Điện áp định mức là giá trị được tính toán kỹ lưỡng, đảm bảo thiết bị hoạt động ở mức công suất và hiệu suất cao nhất. Nó liên quan trực tiếp đến các thông số khác như dòng điện định mức và công suất định mức.

4.2. Vai trò với hiệu suất và tuổi thọ thiết bị

Sử dụng thiết bị ở đúng điện áp định mức mang lại nhiều lợi ích thiết thực:

• Tối ưu hiệu suất: Thiết bị sẽ hoạt động trơn tru, đạt hiệu suất cao nhất mà không tiêu thụ quá nhiều năng lượng.
• Kéo dài tuổi thọ: Hoạt động trong điều kiện lý tưởng giúp giảm hao mòn, quá nhiệt và các hỏng hóc không đáng có, từ đó kéo dài tuổi thọ sản phẩm.

Ngược lại, nếu bạn sử dụng sai điện áp định mức, hậu quả có thể rất nghiêm trọng. Điện áp quá cao có thể gây ra hiện tượng quá tải, làm nóng chảy dây dẫn, hỏng các linh kiện điện tử hoặc thậm chí gây cháy nổ.

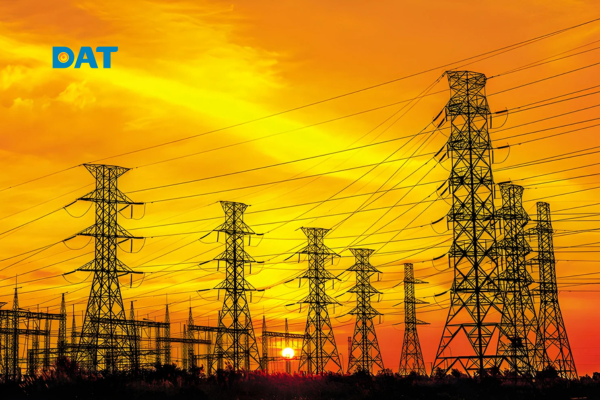

5. Các cấp điện áp định mức phổ biến ở Việt Nam và thế giới

Cấp điện áp là một yếu tố then chốt quyết định cách thức điện năng được sản xuất, truyền tải và sử dụng. Việc phân loại và chuẩn hóa các cấp điện áp giúp hệ thống điện hoạt động hiệu quả và an toàn trên toàn cầu.

5.1. Phân loại cấp điện áp ở Việt Nam

Tại Việt Nam, hệ thống điện được phân thành bốn cấp chính dựa trên giá trị điện áp:

• Hạ áp: Dưới 1000V. Đây là cấp điện áp quen thuộc trong đời sống hàng ngày, cung cấp nguồn điện cho các thiết bị dân dụng (ví dụ: 220V cho đồ gia dụng) và các cơ sở sản xuất nhỏ (380V cho máy móc công nghiệp nhẹ).
• Trung áp: Từ 1kV đến 35kV. Cấp điện áp này thường được sử dụng để truyền tải điện năng trong các khu vực đô thị và nông thôn, từ các trạm biến áp lớn đến các trạm biến áp phân phối.
• Cao áp: Từ 35kV đến 220kV. Đây là cấp điện áp dùng để truyền tải điện năng trên các đường dây dài, kết nối các khu vực lớn.
• Siêu cao áp: Trên 220kV. Cấp điện áp này được sử dụng cho các đường dây truyền tải điện năng chính của quốc gia, kết nối các nhà máy điện lớn và các trung tâm phụ tải quan trọng.

5.2. So sánh các cấp điện áp quốc tế

Trên thế giới, điện áp công nghiệp và gia dụng có thể khác nhau. Dưới đây là bảng so sánh các cấp điện áp phổ biến.

6. Khoảng cách an toàn điện theo cấp điện áp định mức

Việc tuân thủ khoảng cách an toàn điện là vô cùng quan trọng để bảo vệ con người khỏi những rủi ro nghiêm trọng liên quan đến điện.

6.1. Quy định pháp luật

Theo quy định của Bộ Công Thương và các tiêu chuẩn quốc tế IEC, khoảng cách an toàn được xác định dựa trên cấp điện áp định mức để đảm bảo mức điện áp an toàn cho con người và thiết bị.

Điều này là do khả năng phóng điện (tia lửa điện) trong không khí tỷ lệ thuận với điện áp. Ví dụ, khoảng cách an toàn cho đường dây cao áp 110kV sẽ lớn hơn nhiều so với đường dây hạ áp 220V thông thường.

6.2. Vai trò bảo vệ

Việc tuân thủ khoảng cách an toàn điện theo điện áp định mức đóng vai trò then chốt trong việc bảo vệ con người. Nó giúp ngăn ngừa hai mối nguy hiểm chính:

• Phóng điện: Khi bạn lại gần một nguồn điện áp cao, dòng điện có thể phóng qua không khí mà không cần tiếp xúc trực tiếp, gây ra điện giật nghiêm trọng.
• Tiếp xúc trực tiếp: Duy trì khoảng cách an toàn giúp tránh nguy cơ chạm phải các dây dẫn hoặc thiết bị mang điện, đặc biệt là đối với những người làm việc gần lưới điện.

Đây là yếu tố không thể thiếu để duy trì mức điện áp an toàn và bảo vệ tính mạng của người lao động cũng như cộng đồng xung quanh.

7. Điện áp định mức của tụ điện

Tụ điện là một trong những linh kiện cơ bản nhất trong mạch điện, và việc hiểu rõ về điện áp định mức của tụ điện là điều bắt buộc để đảm bảo an toàn và hiệu suất của mạch.

7.1. Khái niệm về tụ điện

Tụ điện là một linh kiện điện tử thụ động có khả năng lưu trữ năng lượng dưới dạng điện trường. Cấu tạo cơ bản của nó gồm hai bản cực kim loại đặt song song, ngăn cách bởi một lớp điện môi (chất cách điện). Khi có điện áp đặt vào, tụ điện sẽ tích trữ điện tích. Tụ điện được ứng dụng rộng rãi trong các mạch lọc, mạch nguồn, và mạch dao động.

7.2. Điện áp định mức của tụ điện là gì?

Điện áp định mức của tụ điện (Vrated​) là giá trị điện áp tối đa mà tụ có thể chịu đựng một cách liên tục và an toàn mà không bị phá hủy. Thông số này thường được ghi rõ trên thân tụ. Đây không phải là điện áp mà tụ hoạt động tốt nhất, mà là giới hạn an toàn tuyệt đối của nó.

7.3. Tại sao cần chú ý đến điện áp định mức của tụ điện?

Việc sử dụng tụ điện với điện áp vượt quá giá trị định mức có thể dẫn đến hậu quả nghiêm trọng. Lớp điện môi bên trong tụ có thể bị đánh thủng do quá áp, gây ra hiện tượng đoản mạch.

Điều này không chỉ làm hỏng hoàn toàn tụ điện mà còn có thể gây chập cháy, làm hỏng các linh kiện khác trong mạch và thậm chí gây nguy hiểm cho người sử dụng. Vì vậy, khi thiết kế và lắp đặt mạch điện, việc chọn tụ điện có điện áp định mức cao hơn ít nhất 1.5 lần điện áp làm việc là một nguyên tắc an toàn cơ bản.

8. Tác hại khi sử dụng sai điện áp định mức

Khi sử dụng thiết bị điện, việc tuân thủ điện áp định mức là vô cùng quan trọng để đảm bảo an toàn và hiệu suất. Nếu sử dụng sai điện áp, thiết bị có thể gặp phải những tác hại nghiêm trọng dưới đây.

Giảm tuổi thọ thiết bị

• Điện áp cao hơn định mức: Gây ra hiện tượng quá nhiệt, làm hỏng các linh kiện bên trong, đặc biệt là các linh kiện bán dẫn và tụ điện.
• Điện áp thấp hơn định mức: Thiết bị không đủ năng lượng để hoạt động hiệu quả, đặc biệt là các thiết bị có động cơ.

Nguy cơ sự cố và mất an toàn

Sử dụng sai điện áp định mức làm tăng nguy cơ cháy nổ, chập điện. Dòng điện quá cao do điện áp vượt ngưỡng có thể làm nóng chảy dây dẫn, gây ra hỏa hoạn. Trong khi đó, việc sử dụng sai tiêu chuẩn điện áp cũng có thể gây ra sai lệch trong hoạt động của các hệ thống an toàn, làm chúng không hoạt động đúng chức năng khi có sự cố.

Cách nhận biết và xử lý

Việc nhận biết được điện áp bị sai là bước đầu tiên để bảo vệ an toàn. Tùy vào từng trường hợp, bạn có thể xem cách xử lý dưới đây.

Nhận biết:

• Điện áp vượt quá định mức: Thiết bị có thể nóng lên bất thường, hoạt động quá công suất, hoặc phát ra âm thanh lạ. Bóng đèn có thể sáng chói hơn bình thường, trong khi các thiết bị điện tử có thể bị hỏng ngay lập tức.
• Điện áp thấp hơn định mức: Thiết bị hoạt động yếu, không đủ công suất. Ví dụ, quạt quay chậm, bóng đèn mờ, hoặc động cơ không thể khởi động.

Xử lý:

Khi phát hiện thiết bị hoạt động sai với điện áp định mức, bạn cần ngay lập tức ngắt nguồn điện và rút phích cắm. Không cố gắng tiếp tục sử dụng.

• Kiểm tra nguồn điện: Sử dụng đồng hồ vạn năng để đo điện áp tại ổ cắm. Nếu nguồn điện không ổn định hoặc vượt quá ngưỡng cho phép, hãy liên hệ với đơn vị cung cấp điện.
• Sử dụng bộ ổn áp hoặc biến áp: Đối với các thiết bị cần độ chính xác cao về điện áp, bạn nên dùng các bộ ổn áp (voltage stabilizer) hoặc biến áp (transformer) để chuyển đổi và duy trì điện áp ở mức ổn định, đúng với yêu cầu của thiết bị.

Chính vì vậy, hiểu rõ về điện áp định mức là chìa khóa để sử dụng điện an toàn và hiệu quả. Đây không chỉ là một thông số kỹ thuật đơn thuần mà còn là yếu tố quyết định đến độ bền và hiệu suất của mọi thiết bị điện.

Ngược lại, nếu điện áp thực tế không khớp với giá trị định mức, rủi ro hư hỏng, chập cháy sẽ tăng lên đáng kể, gây nguy hiểm cho cả người dùng và tài sản. Do đó, việc nắm vững khái niệm này giúp bạn trở thành một người tiêu dùng thông thái, đảm bảo mức điện áp an toàn và bảo vệ các thiết bị điện trong gia đình và công việc.

Nếu bạn còn đang thắc mắc về định mức điện áp là gì? Hãy liên hệ cho DAT Group qua site https://datsolar.com/ để được hướng dẫn tư vấn chuyên sâu hơn.
