Hệ số công suất là gì? Giải thích về cos phi và đơn vị đo

Trong hệ thống điện xoay chiều (AC), hiệu quả sử dụng năng lượng không chỉ phụ thuộc vào điện áp và dòng điện mà còn phụ thuộc vào cách hai đại lượng này “phối hợp” với nhau về pha. Hệ số công suất (cos φ) là chỉ số quan trọng thể hiện hiệu quả đó. Nó ảnh hưởng trực tiếp đến tổn hao năng lượng, chi phí vận hành và độ ổn định của hệ thống. Hãy cùng DAT Group tìm hiểu cos phi là gì, tại sao nó quan trọng, cách tính và ứng dụng trong các loại mạch điện khác nhau.

1. Hệ số công suất (Cos phi) là gì?

Trước khi đi vào các công thức và tính toán, điều quan trọng là phải nắm rõ khái niệm cơ bản về hệ số cos phi là gì, và vai trò của nó trong hiệu suất hệ thống điện.

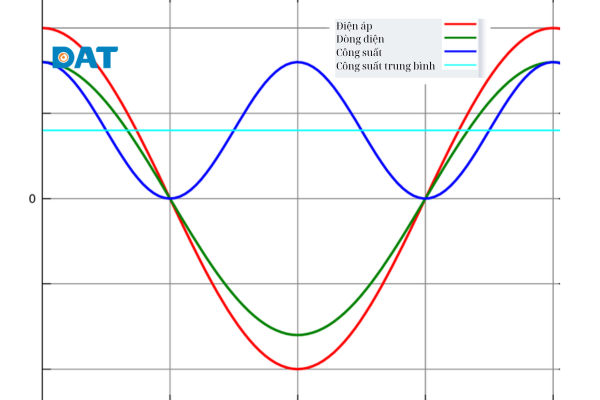

1.1. Định nghĩa hệ số công suất

Khi nói đến hiệu quả của một hệ thống điện, “hệ số công suất” (Power Factor – ký hiệu cos φ) là một trong những chỉ số quan trọng nhất.
Hiểu đơn giản, hệ số Cos phi là tỷ lệ giữa công suất thực (P) – phần năng lượng thực sự được sử dụng để sinh công, và công suất biểu kiến (S) – tổng năng lượng mà hệ thống nhận được. Công thức cơ bản:

cos ϕ = P/S

Trong đó:

• P là công suất thực, tính bằng watt (W)
• S là công suất biểu kiến, tính bằng volt-ampere (VA)

Theo Britannica (2024) và IEEE Standards, hệ số công suất luôn nằm trong khoảng từ 0 đến 1. Giá trị càng gần 1, hệ thống điện càng hiệu quả, tổn thất năng lượng càng ít.

1.2. Tầm quan trọng của hệ số cos phi trong hệ thống điện

Để hiểu vì sao cos φ quan trọng, hãy tưởng tượng hệ thống điện như một cỗ máy. Nếu cos φ thấp, tức là một phần lớn năng lượng bị “lãng phí” để tạo ra từ trường thay vì sinh công hữu ích.

• Hệ số công suất cao (gần 1): năng lượng được sử dụng hiệu quả, giảm tổn thất trên đường dây, tiết kiệm chi phí điện năng.
• Hệ số công suất thấp: làm tăng dòng điện chạy trong dây dẫn, dẫn đến nóng dây, sụt áp, và hao phí lớn hơn.

Theo Energy.gov (2023), việc duy trì hệ số công suất cao giúp giảm chi phí vận hành và kéo dài tuổi thọ thiết bị điện.

1.3. Công thức tính hệ số công suất

Để tính cos φ, ta có thể dùng nhiều cách, nhưng phổ biến nhất là dựa vào mối quan hệ giữa các đại lượng công suất:

Cos =PS=PP2+Q2

Trong đó:

• P: công suất thực (W)
• Q: công suất phản kháng (var)
• S: công suất biểu kiến (VA)

Công thức này cho thấy nếu Q (phản kháng) càng lớn, thì cos φ càng nhỏ – nghĩa là hệ thống kém hiệu quả hơn.

1.4. Ý nghĩa kỹ thuật của hệ số cos phi

Từ góc nhìn kỹ thuật, hệ số công suất phản ánh mức độ “ăn khớp” giữa điện áp và dòng điện.

• Nếu cos φ = 1 → dòng điện và điện áp cùng pha, hệ thống hoạt động tối ưu.
• Nếu cos φ < 1 → hai đại lượng bị lệch pha, xuất hiện phần năng lượng “vô ích” không tạo ra công hữu ích.

Các kỹ sư thường dùng tụ bù để nâng cao hệ số cos φ, giúp tiết kiệm điện và giảm tải cho máy biến áp.

1.5. Góc pha giữa dòng điện và điện áp

Nói đến cos φ là không thể bỏ qua góc lệch pha (φ) giữa điện áp và dòng điện.

• Trong mạch thuần trở (R): điện áp và dòng điện cùng pha → φ = 0°.
• Trong mạch cảm (L): dòng điện chậm pha hơn điện áp → φ dương.
• Trong mạch dung (C): dòng điện sớm pha hơn điện áp → φ âm.

Chính góc lệch pha này là nguyên nhân khiến cos φ khác nhau giữa các loại mạch.

2. Các loại hệ số công suất

Sau khi nắm được khái niệm và ý nghĩa, tiếp theo chúng ta sẽ phân loại hệ số công suất để hiểu rõ hơn các giá trị cos phi khác nhau trong thực tế.

2.1. Hệ số công suất tức thời, trung bình, tự nhiên

Trong thực tế, hệ số công suất không phải lúc nào cũng cố định. Ta có thể chia thành:

• Hệ số công suất tức thời: được tính tại một thời điểm nhất định, thường thay đổi theo chu kỳ điện áp.
• Hệ số công suất trung bình: là giá trị trung bình trong một khoảng thời gian; thường được dùng khi đánh giá hiệu suất thiết bị.
• Hệ số công suất tự nhiên: là giá trị cos φ của hệ thống khi chưa có biện pháp bù công suất phản kháng.

Electrical4U, 2024 cho rằng hệ số trung bình mới là đại lượng phản ánh đúng nhất hiệu suất tổng thể của hệ thống.

2.2. Ứng dụng trong thực tế

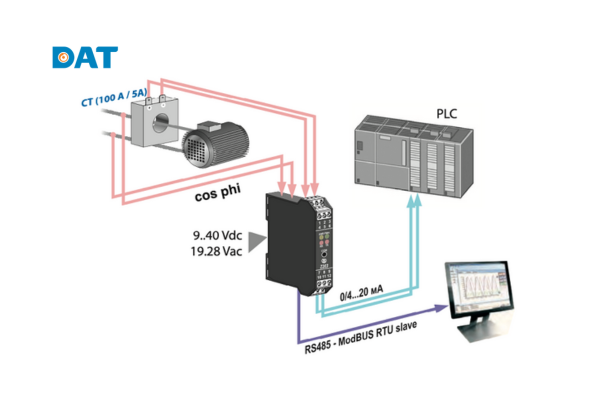

Trong các nhà máy, trạm biến áp hay tòa nhà thương mại, cos φ được đo và giám sát liên tục. Khi hệ số công suất thấp hơn mức cho phép (thường dưới 0.85), các công ty điện lực sẽ phạt vì tiêu thụ điện không hiệu quả.

Để cải thiện, người ta lắp đặt tụ bù hoặc bộ điều khiển tự động bù công suất phản kháng nhằm nâng cos φ lên gần 1, giúp tiết kiệm năng lượng và chi phí.

3. Đơn vị đo công suất

Trước khi đi sâu vào phân loại công suất, cần nắm các đơn vị đo phổ biến của công suất, từ watt đến kilowatt và megawatt.

3.1. Các đơn vị phổ biến

Trước khi đi sâu hơn, ta cần nắm rõ các đơn vị đo công suất trong hệ thống điện:

• Watt (W): đơn vị cơ bản, biểu thị công suất thực.
• Kilowatt (kW): bằng 1.000 W, thường dùng cho thiết bị dân dụng.
• Megawatt (MW): bằng 1.000.000 W, dùng cho hệ thống công nghiệp lớn.
• Horsepower (HP): đơn vị cũ, 1 HP ≈ 746 W.

Những đơn vị này giúp ta quy đổi và so sánh năng lượng tiêu thụ của các thiết bị dễ dàng hơn.

3.2. Phân loại công suất

Trong mạch điện xoay chiều, có ba loại công suất chính:

• Công suất thực (P): phần năng lượng thực sự sinh công, tính bằng W.
• Công suất phản kháng (Q): phần năng lượng dao động qua lại giữa nguồn và tải, tính bằng var.
• Công suất biểu kiến (S): tổng hợp hai thành phần trên, tính bằng VA.

Mối quan hệ giữa chúng được biểu diễn bằng tam giác công suất, trong đó:

S2=P2+Q2

4. Công suất của mạch điện xoay chiều

Khi phân tích từng loại mạch, ta sẽ thấy cos φ và công suất thay đổi thế nào theo thành phần mạch.

4.1. Trường hợp 1: Mạch chỉ có R

• Dòng điện cùng pha với điện áp → φ = 0°, cos φ = 1
• Công suất chỉ gồm công suất thực: P = U × I

4.2. Trường hợp 2: Mạch chỉ có L

• Dòng điện trễ pha 90° so với điện áp → cos φ = 0
• Không có công suất thực, chỉ có công suất phản kháng.

4.3. Trường hợp 3: Mạch chỉ có C

• Dòng điện sớm pha 90° so với điện áp → cos φ = 0
• Giống mạch cảm, chỉ tồn tại công suất phản kháng.

4.4. Trường hợp 4: Mạch có R và L

• Dòng điện trễ pha một góc φ so với điện áp.
• Có cả công suất thực và phản kháng: P= U x I x cos φ

4.5. Trường hợp 5: Mạch có R và C

• Dòng điện sớm pha φ so với điện áp.
• Tổng công suất gồm phần thực và phản kháng, phụ thuộc vào giá trị R và C.

4.6. Trường hợp 6: Mạch có L và C

• L và C tạo ra hai dòng phản kháng ngược pha, có thể triệt tiêu lẫn nhau khi cộng hưởng (resonance).
• Khi đó, mạch chỉ còn công suất thực nếu có R đi kèm.

4.7. Trường hợp 7: Mạch có R và L (cuộn dây có điện trở khác 0)

• Trong thực tế, cuộn dây luôn có điện trở nhỏ R, nên dòng điện vừa trễ pha, vừa tiêu thụ công suất thực.
• Công suất được tính bằng: P= U x I x cos φ
• Đây là dạng mạch phổ biến trong động cơ cảm ứng, máy biến áp, và nhiều thiết bị công nghiệp.

Hệ số công suất (cos φ) là thước đo quan trọng cho hiệu quả sử dụng điện năng trong mọi hệ thống. Cos φ cao giúp tiết kiệm điện, giảm hao tổn năng lượng và bảo vệ thiết bị. Hiểu rõ cos phi là gì và hệ số cos phi là gì giúp sinh viên kỹ thuật và kỹ sư điện thiết kế, vận hành và bảo trì hệ thống điện tối ưu.
