Trong bất kỳ hệ thống điện nào, từ dân dụng đến công nghiệp phức tạp, việc kết nối các dây dẫn là một công đoạn thiết yếu. Tuy nhiên, nếu không được bảo vệ đúng cách, các mối nối này sẽ trở thành điểm yếu, tiềm ẩn nguy cơ chập cháy và mất an toàn. Junction Box là gì và tại sao nó lại là thiết bị không thể thiếu? Bài viết này, DAT Group sẽ đưa ra một câu trả lời toàn diện, chuyên sâu và dễ hiểu nhất.

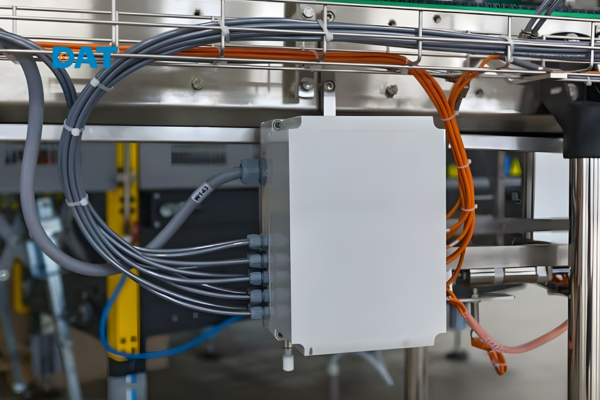

1. Junction Box là gì?

Để hiểu rõ về thiết bị này, chúng ta sẽ bắt đầu từ những khái niệm cơ bản và tầm quan trọng không thể thay thế của nó.

1.1. Khái niệm cơ bản

Junction Box là gì? Đây là một loại hộp bảo vệ, được thiết kế chuyên dụng để chứa các điểm kết nối, đấu nối dây dẫn điện. Nó tạo ra một không gian kín, an toàn để gom các dây cáp điện lại tại một điểm, giúp việc nối dây được thực hiện một cách gọn gàng, có tổ chức và được bảo vệ toàn diện khỏi các tác động từ môi trường bên ngoài.

Có thể hình dung junction box như một vỏ bọc giúp đảm bảo an toàn cho các dòng điện. Thay vì để các mối nối trần trụi, tiềm ẩn nguy hiểm, chúng được đặt gọn gàng và bảo vệ bên trong một lớp vỏ vững chắc, đảm bảo kết nối liên tục và an toàn.

1.2. Các tên gọi thường gặp

Trong ngành kỹ thuật điện tại Việt Nam, bên cạnh tên gọi tiếng Anh, thiết bị này còn được biết đến với nhiều tên gọi thuần Việt quen thuộc. Phổ biến nhất là hộp nối dây điện, nhấn mạnh chức năng kết nối, hoặc hộp đấu dây điện, tập trung vào thao tác đấu nối các dây dẫn bên trong.

Dù với tên gọi nào, tất cả chúng đều chỉ chung một loại thiết bị với chức năng cốt lõi là bảo vệ các mối nối điện.

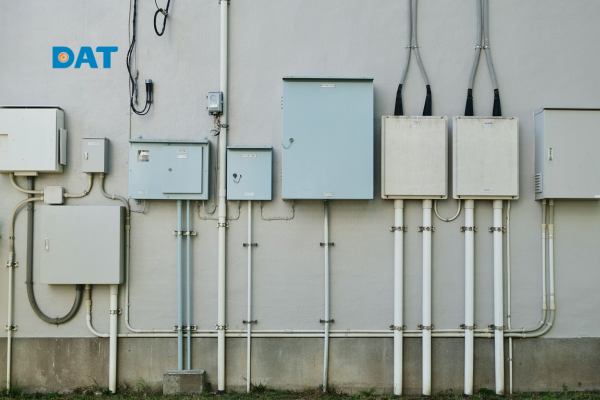

1.3. Tầm quan trọng trong hệ thống điện

Một Junction Box không chỉ đơn thuần là một chiếc hộp nhựa hay kim loại. Việc thiếu nó trong một hệ thống điện chuyên nghiệp có thể dẫn đến những hậu quả nghiêm trọng và không thể lường trước:

• Nguy cơ chập cháy, hỏa hoạn: Các mối nối hở có thể bị oxy hóa theo thời gian, lỏng lẻo do rung động, gây ra hiện tượng move, phát sinh tia lửa điện và là nguyên nhân hàng đầu của các vụ cháy nổ do điện.
• Nguy cơ điện giật: Việc tiếp xúc vô tình của con người hoặc động vật với các mối nối hở có thể gây ra tai nạn điện giật, nguy hiểm đến tính mạng.
• Suy giảm tuổi thọ hệ thống: Bụi bẩn, hơi ẩm, hóa chất trong không khí xâm nhập vào mối nối có thể gây ăn mòn, làm tăng điện trở tiếp xúc, gây sụt áp và ảnh hưởng đến hoạt động ổn định của các thiết bị điện cuối nguồn.

2. Cấu tạo của Junction Box

Hiểu rõ cấu tạo Junction Box giúp chúng ta lựa chọn và sử dụng sản phẩm một cách hiệu quả, phù hợp với từng yêu cầu kỹ thuật cụ thể.

2.1. Vật liệu cấu thành

Vật liệu là yếu tố quyết định độ bền, khả năng cách điện và môi trường ứng dụng của Junction Box.

• Nhựa (Plastic): Các loại nhựa kỹ thuật như ABS, Polycarbonate (PC), và PVC là phổ biến nhất. Chúng có ưu điểm cách điện tuyệt đối, chống ăn mòn hóa chất tốt, trọng lượng nhẹ, không bị gỉ sét và giá thành hợp lý.
• Kim loại (Metal):
  • Thép sơn tĩnh điện: Rất cứng cáp, chống va đập tốt, thường dùng trong nhà xưởng công nghiệp.
  • Thép không gỉ (Inox 304/316): Chống ăn mòn vượt trội, chuyên dụng cho ngành thực phẩm, dược phẩm, hóa chất hoặc các khu vực ven biển.
  • Nhôm đúc: Tản nhiệt tốt, trọng lượng nhẹ hơn thép, chống oxy hóa khá tốt.

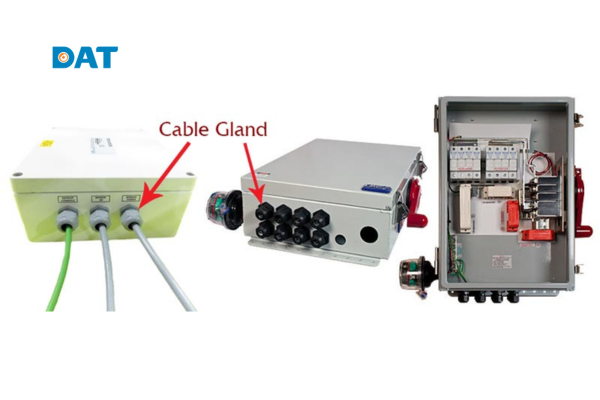

2.2. Các bộ phận chính

Dưới đây là các bộ phận chính của hộp đấu dây điện:

3. Phân loại Junction Box

Junction Box rất đa dạng về chủng loại để phù hợp với từng yêu cầu cụ thể.

3.1. Theo vật liệu

Đây là cách phân loại phổ biến nhất, quyết định độ bền và môi trường sử dụng của hộp nối dây điện.

• Junction Box nhựa: Thường làm từ nhựa ABS hoặc Polycarbonate (PC), loại này có ưu điểm cách điện tốt, chống ăn mòn, trọng lượng nhẹ và giá thành hợp lý.
• Junction Box kim loại: Được làm từ thép sơn tĩnh điện, nhôm đúc, hoặc thép không gỉ (inox). Loại này có độ bền cơ học vượt trội, chống va đập tốt và tản nhiệt hiệu quả, chuyên dùng cho môi trường công nghiệp nặng, nhà xưởng hoặc các khu vực ngoài trời.

3.2. Theo loại kết nối

Cách phân loại này dựa vào việc hộp có được trang bị sẵn thiết bị đấu nối hay không.

• Loại đóng (có sẵn cầu đấu): Hộp được tích hợp sẵn các khối terminal (cầu đấu), giúp việc kết nối dây dẫn trở nên nhanh chóng, gọn gàng và an toàn. Loại này rất phổ biến trong các ứng dụng công nghiệp.
• Loại mở (hộp rỗng): Hộp không có cầu đấu bên trong, cho phép người dùng tự do lắp đặt các loại terminal, relay, hoặc các thiết bị điều khiển khác theo nhu cầu riêng của mạch điện.

3.3. Theo kích thước

Kích thước của hộp nối dây điện vô cùng đa dạng để phù hợp với số lượng dây dẫn cần kết nối.

• Kích thước tiêu chuẩn: Các nhà sản xuất thường đưa ra các kích thước tiêu chuẩn theo dạng hình vuông hoặc chữ nhật (ví dụ: 100x100x70mm, 200x150x100mm) để người dùng dễ dàng lựa chọn.
• Kích thước tùy chỉnh: Đối với các ứng dụng đặc biệt hoặc các tủ điện lớn, các hộp nối có thể được đặt hàng gia công theo kích thước yêu cầu cụ thể của dự án.

3.4. Theo mục đích sử dụng

Chức năng của mạch điện bên trong cũng là một tiêu chí để phân loại junction box

• Hộp nối phân phối (Distribution Box): Thường có kích thước lớn, dùng để chia một nguồn điện chính thành nhiều nhánh nhỏ hơn cung cấp cho các thiết bị khác nhau.
• Hộp nối điều khiển (Control Box): Dùng để chứa các mạch điều khiển, relay, cảm biến. Loại hộp này thường tập trung vào việc bảo vệ các linh kiện điện tử nhạy cảm khỏi môi trường bên ngoài.

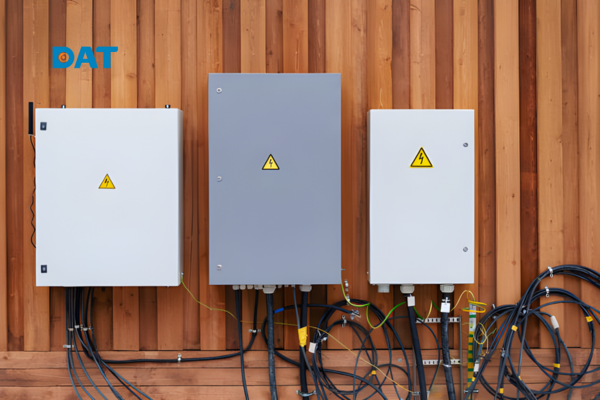

4. Vai trò và mục đích chính của Junction Box trong hệ thống điện

Một chiếc Junction Box chất lượng thực hiện ba vai trò chính không thể thay thế.

4.1. Kết nối điện an toàn và ổn định

Nó cung cấp một điểm tập trung, có tổ chức để đấu nối dây. Việc sử dụng cầu đấu (terminals) bên trong giúp các mối nối chắc chắn về mặt cơ học, giảm điện trở tiếp xúc và tránh hiện tượng move, lỏng lẻo gây phát nhiệt.

4.2. Bảo vệ mối nối khỏi các tác nhân gây hại

Với các tiêu chuẩn chống bụi, chống nước (IP), hộp nối dây điện tạo ra một lá chắn vật lý, bảo vệ các mối nối nhạy cảm khỏi các yếu tố có thể gây hư hỏng hoặc nguy hiểm như:

• Hơi ẩm, nước mưa.
• Bụi bẩn công nghiệp.
• Hóa chất ăn mòn.
• Va đập cơ học.
• Sự xâm nhập của côn trùng, động vật gặm nhấm.

4.3. Hỗ trợ quản lý, bảo trì và mở rộng hệ thống

Việc gom các điểm đấu nối vào một hộp giúp hệ thống dây dẫn trở nên gọn gàng, chuyên nghiệp. Khi cần kiểm tra, sửa chữa hay mở rộng hệ thống, các kỹ thuật viên có thể dễ dàng xác định vị trí, thao tác nhanh chóng và an toàn.

5. Ứng dụng của Junction Box trong các lĩnh vực khác nhau

Ứng dụng của Junction Box vô cùng rộng rãi, hiện diện trong hầu hết các thiết bị và hệ thống có sử dụng điện.

5.1. Trong hệ thống điện dân dụng

Bạn có thể dễ dàng tìm thấy Junction Box (thường là hộp âm tường) ở các vị trí như đế cho ổ cắm, công tắc. Các hộp nổi thường được dùng trên trần để nối dây cho đèn chiếu sáng, quạt trần, hoặc dùng cho hệ thống máy bơm, điều hòa không khí ngoài trời.

5.2. Trong hệ thống điện công nghiệp

Đây là nơi hộp đấu dây điện phát huy vai trò quan trọng nhất. Trong các nhà máy, chúng được dùng để:

• Đấu nối nguồn điện cho động cơ, băng tải, máy móc sản xuất.
• Làm hộp trung gian cho hệ thống tủ điều khiển, phân phối tín hiệu cảm biến.
• Bảo vệ các mạch nối trong môi trường khắc nghiệt như nhà máy hóa chất, xi măng, chế biến thực phẩm.

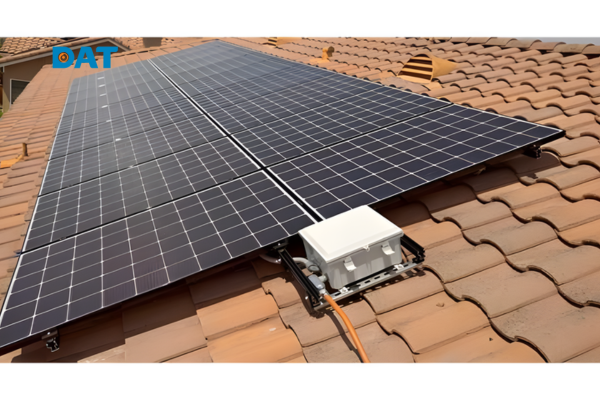

5.3. Ứng dụng trong hệ thống năng lượng mặt trời

Mỗi tấm pin năng lượng mặt trời đều có một Junction Box ở mặt sau. Hộp này không chỉ để nối dây ra ngoài mà còn chứa các diode bypass quan trọng, giúp bảo vệ cell pin khi bị che bóng.

Ngoài ra, các hộp nối điện lớn hơn (Solar Combiner Box) được dùng để gom nguồn điện DC từ nhiều dãy pin lại với nhau trước khi đưa vào biến tần (inverter), đồng thời tích hợp các thiết bị bảo vệ như cầu chì, CB.

6. Tiêu chuẩn kỹ thuật và chọn lựa Junction Box phù hợp

Để chọn đúng sản phẩm cho ứng dụng của mình, cần dựa vào các tiêu chuẩn và tiêu chí kỹ thuật sau.

Các tiêu chuẩn chất lượng phổ biến:

Các tiêu chuẩn đảm bảo an toàn cho thiết bị điện bao gồm:

• IEC (International Electrotechnical Commission): Bộ tiêu chuẩn kỹ thuật điện quốc tế, được áp dụng rộng rãi toàn cầu.
• NEMA/UL (Bắc Mỹ): Các tiêu chuẩn uy tín về an toàn và hiệu suất cho thiết bị điện.
• IP (Ingress Protection): Tiêu chuẩn quan trọng nhất do IEC ban hành, chỉ định mức độ chống bụi và chống nước của vỏ hộp. Con số đầu tiên chỉ khả năng chống bụi (từ 0-6), con số thứ hai chỉ khả năng chống nước (từ 0-8).

Tiêu chí chọn vật liệu và kiểu dáng:

Vật liệu chọn tùy vào môi trường: thép không gỉ cho môi trường ẩm ướt, nhựa cho môi trường khô ráo, nhôm nhẹ và bền, gang chịu được tải trọng lớn. Kiểu dáng phổ biến là vuông hoặc chữ nhật, tròn hoặc bầu dục dùng cho ứng dụng đặc biệt.

Lưu ý khi lắp đặt:

Trước khi lắp đặt cần lưu ý những điều sau để tránh sự cố xảy ra:

• Xác định môi trường: Lắp đặt trong nhà hay ngoài trời? Có ẩm ướt, hóa chất không? Từ đó chọn vật liệu (nhựa/kim loại) và chỉ số IP (ví dụ: ngoài trời cần tối thiểu IP65).
• Xác định số lượng và kích thước dây: Tính toán số lượng dây cần đấu nối và tiết diện của chúng để chọn kích thước hộp và loại cầu đấu phù hợp, đảm bảo có đủ không gian thao tác.
• Xem xét yêu cầu đặc biệt: Có cần chống cháy nổ (trong hầm mỏ, kho xăng dầu)? Có cần tản nhiệt tốt không?
• Lựa chọn nhà cung cấp uy tín: Chọn các thương hiệu có tên tuổi và nhà phân phối như DAT Group để đảm bảo sản phẩm có đầy đủ chứng nhận, chất lượng đồng đều.

7. Những lưu ý khi sử dụng và bảo trì Junction Box

Cần lưu ý những điều sau để thiết bị luôn được hoạt động tốt:

• Kiểm tra định kỳ: Đối với các Junction Box ở vị trí quan trọng hoặc ngoài trời, cần kiểm tra định kỳ (6 tháng/lần) xem nắp hộp có bị nứt, vỡ không, các ốc siết cáp có còn chặt và gioăng cao su có bị lão hóa không.
• Vệ sinh: Giữ cho bề mặt Junction Box sạch sẽ, không bị bám bụi bẩn quá dày, đặc biệt là trong môi trường công nghiệp, để tránh ảnh hưởng đến khả năng tản nhiệt và dễ dàng nhận biết các dấu hiệu bất thường.
• Cách phát hiện và xử lý sự cố: Nếu phát hiện có hơi nước đọng bên trong hoặc có dấu hiệu ăn mòn, quá nhiệt (vỏ hộp đổi màu), cần lập tức ngắt điện và kiểm tra, siết lại các điểm nối hoặc thay thế nếu cần thiết để tránh hư hỏng lan rộng.

Qua bài phân tích chi tiết trên, câu hỏi “Junction Box là gì?” đã được làm sáng tỏ. Nó không chỉ là một chiếc hộp đơn giản mà là một thiết bị an toàn cơ điện thiết yếu, một thành phần nền tảng đảm bảo cho mọi hệ thống điện hoạt động ổn định, bền bỉ và an toàn.

Bạn đang cần một giải pháp đấu nối an toàn, chuyên nghiệp cho dự án của mình? Hãy liên hệ ngay với đội ngũ kỹ sư của DAT Group qua site https://datsolar.com/ để được tư vấn các thiết bị điện công nghiệp phù hợp nhất, với sản phẩm chính hãng và dịch vụ hỗ trợ kỹ thuật tận tâm.
