MC4 là gì? Tìm hiểu đầu nối MC4 trong hệ thống điện mặt trời
MC4 là gì ? MC4 là đầu nối chuyên dụng trong hệ thống điện mặt trời, giúp kết nối các tấm pin an toàn, ổn định và chống thấm hiệu quả. Bài viết giải thích vai trò, cấu tạo, nguyên lý và cách sử dụng MC4, đồng thời giới thiệu giải pháp chất lượng từ DAT Group giúp tối ưu hiệu suất hệ thống.
1. Giới thiệu về MC4 [1]
Đầu nối MC4 là linh kiện chuyên dùng trong hệ thống điện mặt trời, giúp kết nối các mô-đun an toàn và ổn định. Bài viết giới thiệu khái niệm MC4, vai trò, lợi ích, cấu tạo, cách sử dụng và các lưu ý khi lắp đặt, giúp người đọc hiểu rõ cách connector này hoạt động trong thực tế.

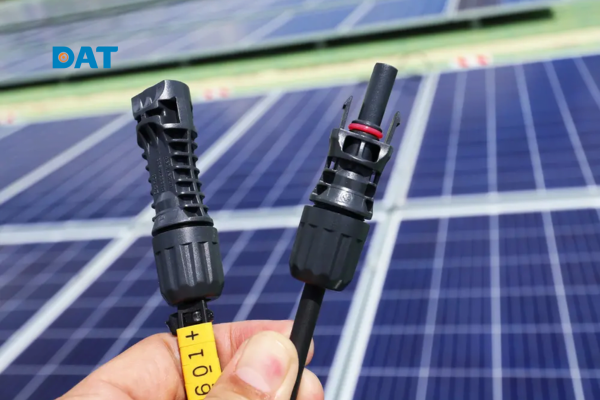

1.1. MC4 là gì ? Khái niệm và xuất xứ
MC4 là loại đầu nối được thiết kế để kết nối dây dẫn DC của tấm pin mặt trời, giúp tạo tiếp điểm chắc chắn và chống thấm hiệu quả. Tên gọi MC4 bắt nguồn từ “Multi-Contact 4 mm”, biểu thị chuẩn chân dẫn 4 mm do hãng Multi-Contact (Thụy Sĩ, nay là Stäubli) phát triển.
Đầu nối MC4 cung cấp cơ chế khóa tự động, giúp người dùng cắm – khóa – cố định chỉ bằng một thao tác. Nhờ tính ổn định và độ an toàn cao, MC4 đã trở thành chuẩn kết nối phổ biến nhất trên thị trường năng lượng tái tạo.

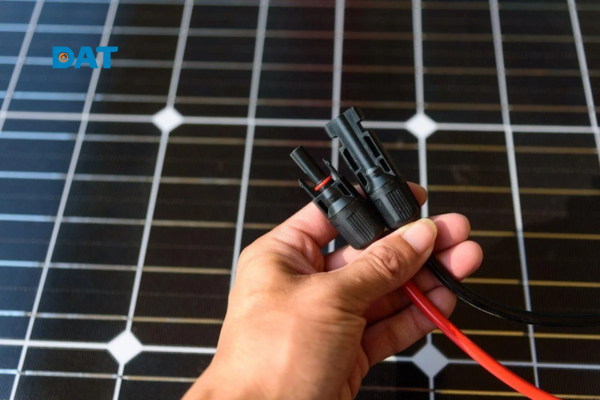

1.2 Vai trò của đầu nối MC4 trong hệ thống điện mặt trời
Đầu nối MC4 đóng vai trò bảo đảm đường truyền điện DC giữa các tấm pin và inverter luôn ổn định, giảm thiểu tổn thất trong suốt quá trình vận hành. Trong hệ thống PV, kết nối DC rất nhạy cảm, dễ phát sinh hồ quang nếu mối nối lỏng hoặc bị oxy hóa.
Ngoài ra, khả năng chống nước và chống bụi của đầu nối năng lượng mặt trời MC4 giúp hệ thống vận hành hiệu quả ngay cả trong môi trường khắc nghiệt như nắng nóng, mưa lớn, hơi muối biển hoặc độ ẩm cao.

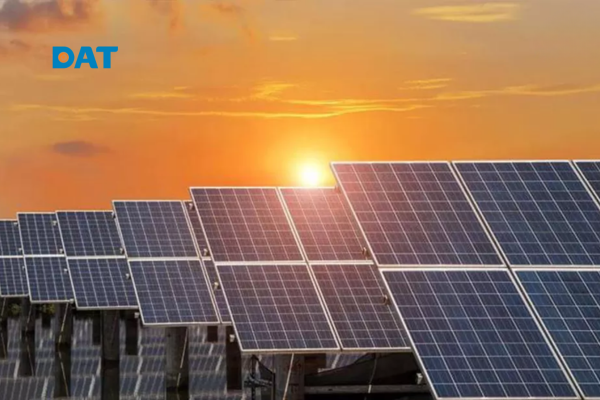

2. Lợi ích khi sử dụng đầu nối MC4 trong hệ thống pin mặt trời
Sử dụng đầu nối MC4 mang lại nhiều lợi ích quan trọng cho hệ thống pin mặt trời, bao gồm độ bền cao, khả năng chống thấm hiệu quả và tương thích với nhiều loại dây dẫn, giúp vận hành an toàn và ổn định lâu dài.
Độ bền, tuổi thọ cao trong môi trường khắc nghiệt
Đầu nối MC4 có độ bền vượt trội nhờ vật liệu nhựa kỹ thuật chịu tia UV và lõi đồng mạ thiếc chống oxy hóa.
Sự kết hợp này giúp đầu nối pin mặt trời duy trì khả năng dẫn điện ổn định nhiều năm liền, ngay cả khi phải hoạt động liên tục dưới nắng nóng hoặc trong khí hậu ẩm. Tuổi thọ của MC4 cũng tương thích với vòng đời của tấm pin, giúp hệ thống giảm chi phí bảo trì và thay thế.
Vòng chống thấm cường độ cao
Vòng đệm chống thấm EPDM giúp MC4 duy trì khả năng chống nước ở mức IP67, đảm bảo mối nối không bị hơi ẩm hay bụi mịn xâm nhập.
Khi đầu nối được khóa đúng cách, mối ghép kín hoàn toàn và ngăn chặn tình trạng oxy hóa, từ đó duy trì chất lượng tiếp điểm. Khả năng chống nước này đặc biệt quan trọng trong điều kiện mưa gió hoặc lắp đặt ở khu vực thường xuyên có độ ẩm cao.

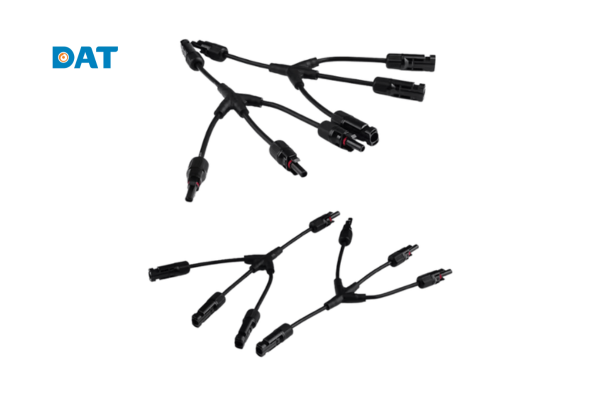

Tương thích với nhiều loại cáp
Đầu nối MC4 tương thích với các loại dây dẫn phổ biến như 4 mm², 6 mm² và 10 mm², giúp hệ thống linh hoạt hơn trong thiết kế và thi công. Việc hỗ trợ nhiều kích thước dây cho phép người dùng tối ưu dòng điện và giảm sụt áp.
Nhờ tính tương thích chuẩn hóa, MC4 được sử dụng cho hầu hết các mô-đun của các thương hiệu như Longi, JA Solar, Canadian Solar, Jinko và nhiều hãng inverter như SMA, Sungrow, Huawei.

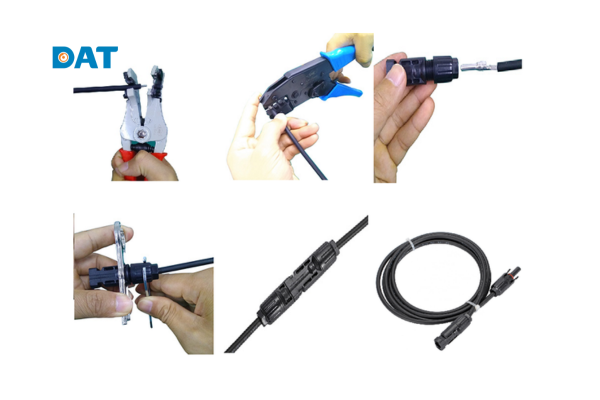

3. Cách sử dụng đầu nối MC4 hiệu quả [2]
Cách sử dụng đầu nối MC4 hiệu quả bắt đầu từ việc chuẩn bị dây và dụng cụ đúng chuẩn để mối nối đạt độ kín, chắc và dẫn điện ổn định. Trước khi lắp, kỹ thuật viên cần cắt dây thẳng, tuốt khoảng 6–7 mm lõi đồng rồi dùng kìm crimp ép chân dẫn nhằm tạo tiếp điểm chắc chắn.
Sau khi ép đúng khuôn, chân dẫn được đưa vào thân connector cho đến khi nghe tiếng “click”, sau đó siết nắp và gắn vòng chống thấm để duy trì chuẩn IP67. Người thi công phải kết nối đúng cực theo ký hiệu (+) và (–), chọn đầu MC4 Male cho dây dương và MC4 Female cho dây âm.
Khi hai đầu được khóa, cần kéo kiểm tra nhẹ để đảm bảo không lỏng. Với hệ thống lớn, nên đo điện trở tiếp xúc để tránh sụt áp và sinh nhiệt. Cuối cùng, đầu nối nên được cố định gọn trong máng cáp hoặc khung pin để hạn chế rung động và tăng độ bền trong quá trình vận hành.

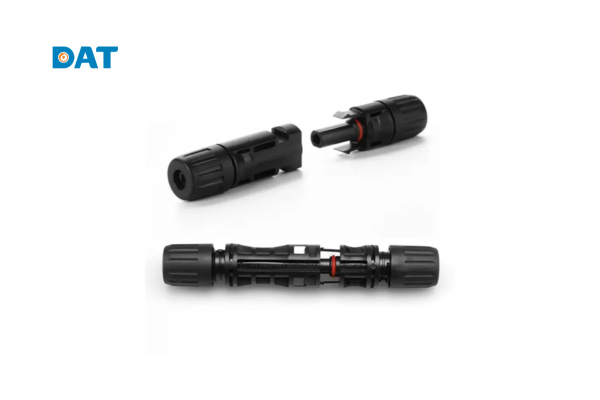

4. Cấu tạo và nguyên lý làm việc của đầu nối MC4
Để hiểu cách MC4 hoạt động hiệu quả trong hệ thống điện mặt trời, trước tiên cần nắm rõ cấu tạo chi tiết của đầu nối và nguyên lý làm việc, từ đó đảm bảo mối nối an toàn, bền bỉ và truyền dòng ổn định.
Cấu tạo của đầu nối MC4
Cấu tạo của đầu nối MC4 gồm bốn thành phần chính giúp tạo mối nối bền, kín và an toàn trong hệ thống điện mặt trời. Vỏ ngoài được làm từ nhựa kỹ thuật chống tia UV, chịu nhiệt tốt, bảo vệ các bộ phận bên trong trước điều kiện thời tiết khắc nghiệt.
Phần chân dẫn bằng đồng mạ thiếc đảm nhiệm nhiệm vụ truyền dòng DC ổn định giữa các tấm pin, đồng thời chống oxy hóa trong môi trường ẩm hoặc nhiều hơi muối.Bên trong đầu nối MC4 còn có vòng đệm EPDM giúp tăng độ kín nước, giúp đầu nối pin mặt trời đạt chuẩn chống thấm IP67.
Cuối cùng là chốt khóa cơ khí một chiều, tạo khả năng khóa – giữ chắc hai đầu connector khi cắm vào nhau, ngăn mối nối bị bung trong quá trình vận hành.

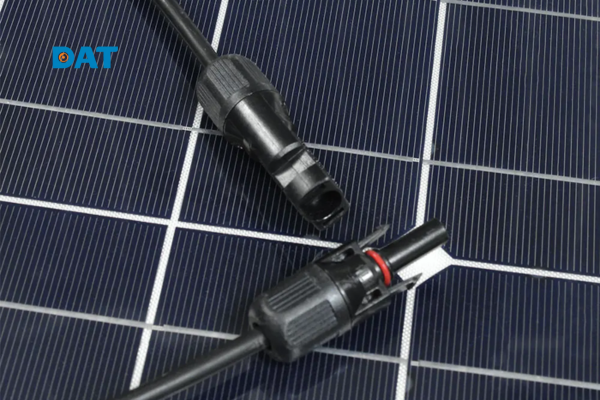

Nguyên lý làm việc của đầu nối MC4
Nguyên lý làm việc của đầu nối MC4 dựa trên sự ăn khớp giữa chân dẫn male và female để hình thành đường dẫn điện liên tục và ổn định trong hệ thống PV. Khi kỹ thuật viên cắm hai đầu nối vào nhau, chốt khóa sẽ tự động gài lại, tạo liên kết chắc chắn và duy trì tiếp xúc điện tối ưu.
Trong quá trình vận hành, vòng đệm EPDM ngăn nước và bụi xâm nhập vào điểm tiếp xúc, giúp mối nối không bị oxy hóa hay mất áp. Lớp mạ thiếc trên chân dẫn bảo vệ lõi đồng, giảm sinh nhiệt và tránh hiện tượng hồ quang rủi ro nguy hiểm thường gặp khi truyền tải dòng DC cao.
Nhờ cơ chế làm việc ổn định này, đầu nối năng lượng mặt trời MC4 luôn được sử dụng rộng rãi trong các hệ thống rooftop, solar farm và các mô-đun PV dân dụng.

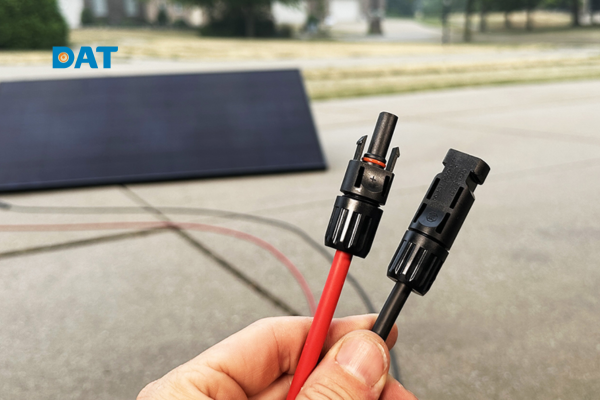

5. Những lưu ý khi lắp đặt đầu nối năng lượng mặt trời MC4
Khi lắp đặt đầu nối năng lượng mặt trời MC4, cần lưu ý các bước quan trọng để đảm bảo mối nối chắc chắn, chống thấm hiệu quả và duy trì hiệu suất, tuổi thọ cho hệ thống.
- Chọn đúng công suất UPS theo tổng tải thực tế để tránh quá tải và đảm bảo thời gian lưu điện ổn định.
- Đặt UPS ở vị trí thoáng mát, khô ráo, tránh nguồn nhiệt cao để tăng tuổi thọ pin và linh kiện.
- Kiểm tra và bảo dưỡng pin UPS định kỳ, kịp thời thay thế khi pin yếu hoặc chai để đảm bảo hiệu suất lưu điện.
- Không vận hành UPS ở mức tải quá cao, tránh nóng máy và giảm tuổi thọ thiết bị.
- Đảm bảo hệ thống nối đất đúng tiêu chuẩn, giúp UPS hoạt động ổn định và bảo vệ thiết bị điện khi có sự cố.
6. Các câu hỏi thường gặp về MC4
Dưới đây là các câu hỏi thường gặp về MC4, giúp người dùng nắm rõ ứng dụng, độ bền và cách sử dụng đầu nối MC4 trong hệ thống điện mặt trời:
MC4 có thể dùng cho hệ thống nào?
Đầu nối MC4 có thể sử dụng cho mọi hệ thống điện mặt trời, từ rooftop nhỏ dân dụng đến các trang trại điện năng lượng mặt trời lớn. Nhờ hỗ trợ điện áp cao và dòng DC ổn định, MC4 phù hợp với nhiều loại tấm pin khác nhau.
Có nên thay thế MC4 bằng đầu nối khác không?
Không nên thay thế MC4 bằng đầu nối thông thường, vì MC4 được thiết kế riêng cho dòng DC cao, chống nước và chống bụi. Dùng connector không chuẩn có thể gây hồ quang, chập điện và giảm hiệu suất hệ thống.
MC4 chịu được thời tiết và môi trường ra sao?
Đầu nối MC4 chịu được nắng nóng, mưa, độ ẩm cao và môi trường ven biển nhờ vỏ nhựa chống UV, chân dẫn mạ thiếc và vòng đệm EPDM. Chuẩn IP67–IP68 giúp MC4 hoạt động ổn định trong điều kiện khắc nghiệt mà không mất tiếp xúc điện.
Đầu nối MC4 đóng vai trò quan trọng trong việc duy trì hiệu suất và an toàn cho hệ thống pin mặt trời. Hiểu rõ MC4 là gì giúp người dùng lựa chọn, lắp đặt và bảo trì đúng cách, tăng tuổi thọ hệ thống. Để được tư vấn chi tiết, lựa chọn sản phẩm chính hãng và hỗ trợ kỹ thuật, hãy liên hệ ngay với DAT Group qua https://datsolar.com/.
Nguồn tham khảo:
[1] MC4 connector – Wikipedia. (n.d.).
[2] What are MC4 connectors? How to install MC4 connectors? (n.d.).
