Bạn đang tìm hiểu PWM là gì và vai trò của nó trong các hệ thống điện tử hiện đại? Điều chế độ rộng xung (PWM) là một kỹ thuật điều khiển công suất và điện áp hiệu quả, được ứng dụng rộng rãi từ các thiết bị gia dụng đến các hệ thống công nghiệp phức tạp. Bài viết này, DAT Group sẽ cung cấp cái nhìn chuyên sâu về xung PWM là gì, nguyên lý hoạt động, các ứng dụng thực tế nổi bật, cũng như ưu nhược điểm của phương pháp này.

1. PWM là gì? Tổng quan về xung PWM

Để nắm bắt toàn bộ tiềm năng của PWM, việc hiểu rõ định nghĩa và các đặc trưng cơ bản của nó là điều cần thiết.

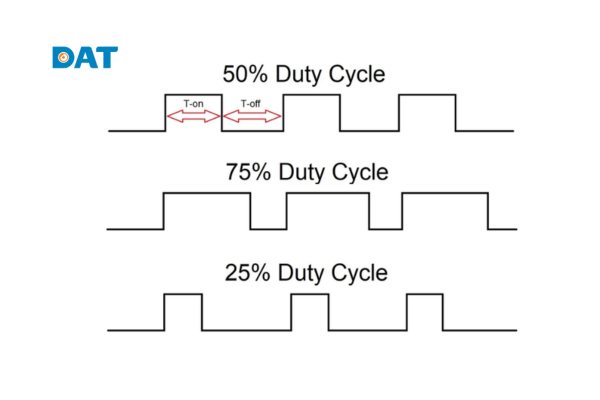

1.1. Định nghĩa PWM, viết tắt và các thuật ngữ phổ biến

PWM là gì? PWM (Pulse Width Modulation) hay điều chế độ rộng xung là kỹ thuật được sử dụng để điều khiển công suất cung cấp cho tải bằng cách thay đổi độ rộng của một chuỗi các xung điện áp (hoặc dòng điện) có tần số cố định. Thay vì điều chỉnh điện áp hoặc dòng điện liên tục, PWM bật và tắt nguồn điện một cách nhanh chóng, thay đổi tỷ lệ thời gian “bật” so với thời gian “tắt” trong mỗi chu kỳ.

Các thuật ngữ phổ biến liên quan đến PWM bao gồm:

• Chu kỳ nhiệm vụ (Duty Cycle): Là tỷ lệ phần trăm thời gian “bật” của xung so với tổng thời gian của một chu kỳ. Ví dụ, Duty Cycle 50% nghĩa là xung “bật” trong nửa chu kỳ và “tắt” trong nửa chu kỳ còn lại.
• Tần số (Frequency): Số lượng chu kỳ xung xảy ra trong một giây, được đo bằng Hertz (Hz). Tần số của tín hiệu PWM thường được giữ cố định.
• Biên độ (Amplitude): Điện áp tối đa của xung khi ở trạng thái “bật”. Biên độ của tín hiệu PWM cũng thường được giữ cố định.

1.2. Xung PWM là gì và những đặc trưng cơ bản

Xung PWM là gì? Xung PWM là một chuỗi các xung vuông có biên độ và tần số không đổi, nhưng độ rộng của mỗi xung (thời gian “bật”) có thể thay đổi. Điều này tạo ra một tín hiệu có giá trị trung bình thay đổi, mặc dù giá trị tức thời của nó luôn là “bật” (điện áp cao) hoặc “tắt” (điện áp thấp).

Các đặc trưng cơ bản của xung PWM:

• Dạng sóng vuông: Tín hiệu PWM luôn có dạng sóng vuông, dễ dàng tạo ra bằng các mạch điện tử đơn giản hoặc vi điều khiển.
• Biên độ cố định: Mức điện áp cao nhất của xung luôn giữ nguyên (ví dụ: 5V, 12V, 24V).
• Tần số cố định: Số xung trong một giây không thay đổi, đảm bảo hoạt động ổn định cho tải.
• Độ rộng xung thay đổi: Đây là yếu tố được điều chế để kiểm soát công suất. Khi độ rộng xung tăng, công suất trung bình cung cấp cho tải tăng và ngược lại.

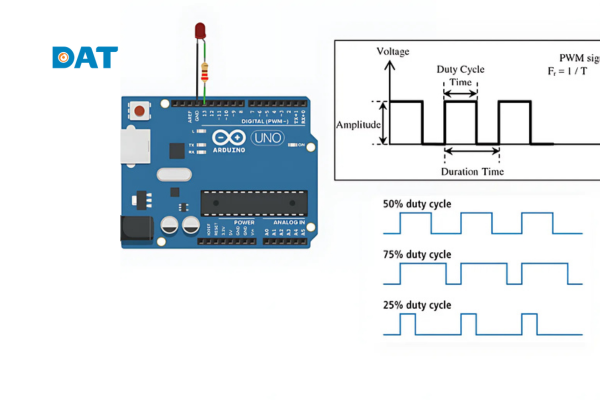

1.3. Vai trò của PWM trong kỹ thuật điện – điện tử

PWM đóng vai trò cực kỳ quan trọng trong kỹ thuật điện và điện tử hiện đại nhờ khả năng điều khiển công suất một cách hiệu quả và chính xác. Nó cho phép các thiết bị điện tử điều chỉnh đầu ra mà không làm lãng phí năng lượng dưới dạng nhiệt, điều mà các phương pháp điều chỉnh tuyến tính thường gặp phải.

Vai trò chính của PWM:

• Điều khiển công suất: Giúp điều chỉnh lượng năng lượng cung cấp cho tải một cách hiệu quả.
• Điều khiển điện áp/dòng điện trung bình: Mặc dù điện áp tức thời là bật/tắt, giá trị trung bình của tín hiệu PWM có thể được điều chỉnh để đạt được mức điện áp hoặc dòng điện mong muốn.
• Giảm tổn thất năng lượng: Khi sử dụng PWM, các linh kiện chuyển mạch (như MOSFET, Transistor) hoạt động ở chế độ bật/tắt hoàn toàn, giảm thiểu tổn thất công suất dưới dạng nhiệt so với việc hoạt động ở chế độ tuyến tính. Điều này làm tăng hiệu suất tổng thể của hệ thống.

Các mô đun phổ biến được sử dụng:

• Mô đun tương tự: AM, SMS, SBA, Mô đun góc, FM, PM, QAM
• Mô đun số: ASK, APSK, CPM, FSK, MFSK, MSK, OOK, PPM, PSK, QAM, SC-FDE, TC-M, TC-PAM, WDM
• Mô đun phân cấp: QAM, WDM
• Quét phổ: CSS, DSSS, FHSS, THSS

2. Nguyên lý hoạt động và ứng dụng thực tế của PWM

Để hiểu sâu hơn về PWM là gì, chúng ta cần đi vào cách thức hoạt động của nó và những ứng dụng thực tiễn mà nó mang lại trong cuộc sống hàng ngày.

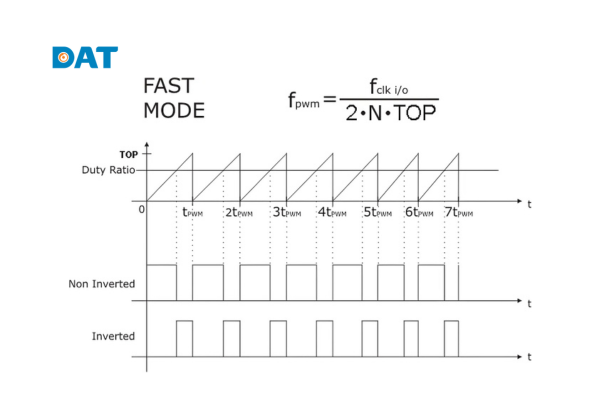

2.1. Cách hoạt động, cấu trúc tín hiệu PWM

Nguyên lý hoạt động của PWM dựa trên việc thay đổi tỷ lệ thời gian “bật” (ON-time) và thời gian “tắt” (OFF-time) của một xung trong một chu kỳ cố định. Khi tín hiệu PWM được đưa vào một tải (ví dụ: động cơ, đèn LED), tải sẽ nhận được một lượng năng lượng trung bình tỷ lệ với Duty Cycle.

Cấu trúc tín hiệu PWM:

• Một tín hiệu PWM được tạo ra bằng cách so sánh một sóng mang (thường là sóng răng cưa hoặc sóng tam giác) với một sóng điều chế (thường là tín hiệu DC hoặc tín hiệu điều khiển).
• Khi giá trị của sóng điều chế cao hơn sóng mang, đầu ra là trạng thái “bật” (HIGH).
• Khi giá trị của sóng điều chế thấp hơn sóng mang, đầu ra là trạng thái “tắt” (LOW).
• Bằng cách thay đổi giá trị của sóng điều chế, độ rộng của xung “bật” sẽ thay đổi, từ đó điều chỉnh Duty Cycle.

Ví dụ: Nếu Duty Cycle là 0%, tải sẽ luôn tắt. Nếu Duty Cycle là 100%, tải sẽ luôn bật. Với Duty Cycle 50%, tải sẽ nhận được một nửa công suất trung bình.

2.2. 10 ứng dụng nổi bật giúp tiết kiệm điện

PWM là một kỹ thuật linh hoạt, mang lại hiệu quả tiết kiệm năng lượng đáng kể trong nhiều lĩnh vực:

1. Điều khiển tốc độ động cơ DC: Bằng cách thay đổi Duty Cycle của tín hiệu PWM cấp cho động cơ, có thể điều chỉnh tốc độ quay của động cơ một cách mượt mà và hiệu quả mà không làm giảm mô-men xoắn.
2. Điều khiển độ sáng đèn LED: Thay đổi Duty Cycle của chân PWM cấp cho đèn LED sẽ điều chỉnh độ sáng của đèn. Tần số PWM đủ cao (trên 200 Hz) sẽ không gây nhấp nháy mắt thường.
3. Bộ chuyển đổi DC-DC (Buck/Boost Converters): PWM là cốt lõi của các bộ chuyển đổi nguồn hiệu suất cao, giúp tăng hoặc giảm điện áp DC một cách hiệu quả, giảm thiểu tổn thất năng lượng.
4. Bộ biến tần (Hybrid): Các bộ biến tần hybrid hiện đại, như GoodWe ES Uniq Series 5KW, 6KW, 8KW, 10KW và 12KW đều dựa vào công nghệ PWM để quản lý hiệu quả dòng điện từ các tấm pin mặt trời, pin lưu trữ và lưới điện.
5. Bộ sạc ắc quy thông minh: Bộ điều khiển sạc PWM điều chỉnh dòng sạc vào ắc quy, bảo vệ ắc quy khỏi sạc quá mức, kéo dài tuổi thọ pin.
6. Điều khiển servo và robot: Tín hiệu PWM được dùng để điều khiển vị trí góc của động cơ servo, cho phép điều khiển chính xác các khớp robot.
7. Hệ thống sưởi/làm mát: Điều khiển công suất của bộ phận làm nóng hoặc làm mát để duy trì nhiệt độ ổn định, tiết kiệm năng lượng.
8. Bộ khuếch đại âm thanh Class D: Sử dụng PWM để chuyển đổi tín hiệu âm thanh thành chuỗi xung, sau đó khuếch đại và lọc để tái tạo âm thanh, mang lại hiệu suất cao và kích thước nhỏ gọn.
9. Hệ thống chiếu sáng thông minh: Điều khiển độ sáng đèn đường, đèn trong nhà theo điều kiện ánh sáng môi trường hoặc theo lịch trình, tối ưu hóa mức tiêu thụ điện.
10. Hệ thống điều khiển bơm: Điều chỉnh tốc độ bơm để kiểm soát lưu lượng chất lỏng, tiết kiệm năng lượng so với việc chạy bơm ở tốc độ tối đa rồi dùng van tiết lưu.

3. Ưu điểm, nhược điểm và so sánh PWM

Mặc dù là một kỹ thuật mạnh mẽ, PWM cũng có những ưu và nhược điểm riêng cần được xem xét khi thiết kế hệ thống.

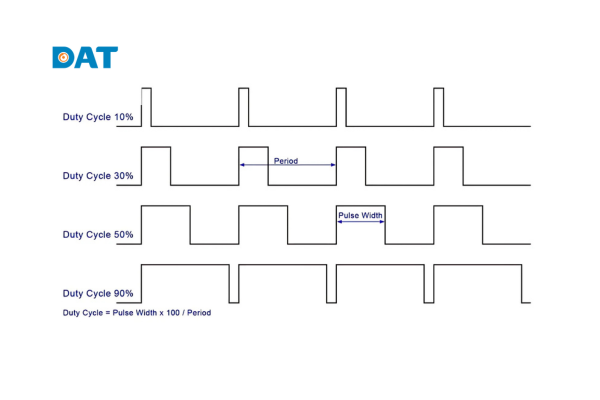

3.1. Ưu điểm, nhược điểm của điều chế độ rộng xung

Ưu điểm:

• Hiệu suất cao: Các linh kiện chuyển mạch (transistor, MOSFET) hoạt động ở chế độ bật/tắt hoàn toàn, giảm thiểu tổn thất công suất dưới dạng nhiệt. Điều này giúp tiết kiệm năng lượng và giảm kích thước tản nhiệt.
• Điều khiển chính xác: Có thể điều chỉnh công suất đầu ra một cách rất chính xác bằng cách thay đổi Duty Cycle.
• Độ tin cậy cao: Ít sinh nhiệt, giúp kéo dài tuổi thọ của các linh kiện và hệ thống.
• Dễ dàng tích hợp: Có thể tạo ra tín hiệu PWM dễ dàng bằng vi điều khiển (microcontroller) hoặc các IC chuyên dụng, giảm số lượng linh kiện bên ngoài.
• Tương thích với tải cảm ứng: Phù hợp cho việc điều khiển động cơ (tải cảm ứng) vì dòng điện qua tải không bị ngắt đột ngột hoàn toàn.

Nhược điểm:

• Nhiễu điện từ (EMI): Việc bật/tắt nhanh chóng của các linh kiện chuyển mạch có thể tạo ra nhiễu điện từ (EMI), gây ảnh hưởng đến các mạch điện tử nhạy cảm lân cận. Cần có bộ lọc phù hợp để giảm EMI.
• Phức tạp hơn mạch tuyến tính: Mặc dù vi điều khiển giúp đơn giản hóa việc tạo tín hiệu PWM, nhưng mạch công suất cần các linh kiện chuyển mạch tốc độ cao và bộ lọc đầu ra, làm tăng độ phức tạp so với các mạch điều khiển tuyến tính đơn giản.
• Yêu cầu tần số cao: Đối với một số ứng dụng (ví dụ: điều khiển động cơ, bộ khuếch đại âm thanh), tần số PWM phải đủ cao để tránh tiếng ồn hoặc nhấp nháy, điều này có thể tăng yêu cầu về tốc độ của linh kiện và công suất tiêu thụ của mạch điều khiển.

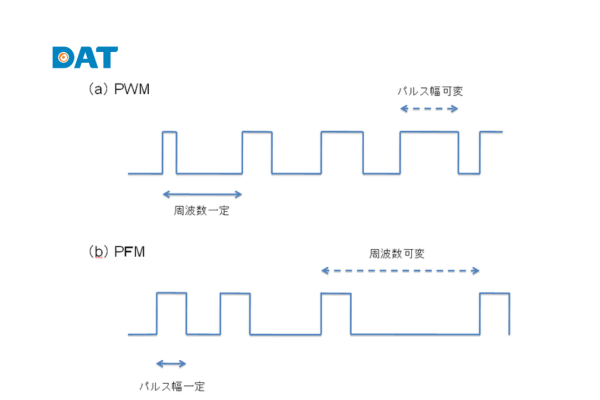

3.2. So sánh PWM với các phương pháp điều chỉnh điện áp khác

Để thấy rõ ưu điểm của PWM là gì, chúng ta hãy so sánh nó với các phương pháp điều chỉnh điện áp truyền thống qua bảng dưới đây:

Tóm lại, PWM vượt trội hơn các phương pháp truyền thống về hiệu suất năng lượng, làm cho nó trở thành lựa chọn hàng đầu trong hầu hết các ứng dụng điều khiển công suất hiện đại.

4. Lưu ý khi sử dụng và kết luận về PWM

Để khai thác tối đa lợi ích của PWM, người dùng cần lưu ý một số điểm quan trọng khi lựa chọn và sử dụng thiết bị.

4.1. Lưu ý khi chọn/mua thiết bị dùng xung PWM

Khi lựa chọn các thiết bị có sử dụng xung PWM hoặc tự thiết kế mạch điều khiển, bạn cần xem xét các yếu tố sau:

• Tần số PWM: Đảm bảo tần số đủ cao để tránh hiệu ứng không mong muốn (ví dụ: tiếng ồn động cơ, nhấp nháy đèn LED). Tần số càng cao, việc lọc tín hiệu đầu ra càng dễ nhưng yêu cầu linh kiện chuyển mạch phải nhanh hơn và có thể phát sinh nhiều EMI hơn.
• Khả năng chịu tải: Kiểm tra công suất tối đa (dòng điện và điện áp) mà mạch PWM có thể điều khiển, đảm bảo phù hợp với tải của bạn.
• Độ phân giải Duty Cycle: Khả năng thay đổi Duty Cycle với các bước nhỏ sẽ mang lại khả năng điều khiển chính xác hơn.
• Khả năng bảo vệ: Mạch điều khiển PWM nên có các tính năng bảo vệ quá dòng, quá nhiệt, ngắn mạch để bảo vệ cả mạch và tải.
• Tương thích với tải: Đảm bảo rằng tín hiệu PWM được tạo ra phù hợp với loại tải (ví dụ: động cơ DC, động cơ servo, đèn LED). Một số tải có thể yêu cầu tần số hoặc dạng sóng PWM đặc biệt.
• Chất lượng linh kiện: Lựa chọn các thiết bị hoặc linh kiện từ nhà sản xuất uy tín để đảm bảo độ bền và hiệu suất.

4.2. Những lợi ích và điểm cần nhớ khi hiểu đúng “PWM là gì”

Hiểu rõ PWM là gì mang lại nhiều lợi ích và giúp bạn tối ưu hóa các hệ thống điện tử:

• Tiết kiệm năng lượng: Đây là lợi ích lớn nhất của PWM, giúp giảm chi phí vận hành và bảo vệ môi trường.
• Điều khiển linh hoạt: Cho phép điều chỉnh chính xác nhiều thông số như tốc độ, độ sáng, nhiệt độ.
• Kéo dài tuổi thọ thiết bị: Giảm sinh nhiệt và hoạt động hiệu quả giúp các linh kiện bền bỉ hơn.
• Nền tảng cho công nghệ hiện đại: PWM là kỹ thuật cơ bản trong nhiều hệ thống tiên tiến như xe điện, năng lượng tái tạo, robot, và thiết bị thông minh.

PWM không phải là điều chỉnh điện áp liên tục, mà là điều chỉnh giá trị trung bình của điện áp bằng cách bật/tắt nhanh chóng. Điều này đạt được hiệu suất cao nhờ giảm thiểu tổn thất trong quá trình chuyển mạch.

PWM là gì? Không chỉ là một câu hỏi về định nghĩa mà còn là cánh cửa mở ra thế giới của điều khiển điện tử hiệu quả và tiết kiệm năng lượng. Từ việc điều khiển tốc độ động cơ, độ sáng đèn LED đến các ứng dụng phức tạp trong năng lượng mặt trời và công nghiệp, xung PWM đã chứng minh vai trò không thể thiếu. Việc nắm vững nguyên lý và các lưu ý khi sử dụng tín hiệu PWM sẽ giúp bạn khai thác tối đa tiềm năng của kỹ thuật này, góp phần vào sự phát triển bền vững của công nghệ.

Để liên hệ với DAT Group, hãy truy cập vào site https://datsolar.com/ để chúng tôi có thể tư vấn giải pháp tiết kiệm điện hiệu quả cho dự án của bạn.
