RCD là gì? Cấu tạo và nguyên lý hoạt động thiết bị RCD

RCD là gì đang là câu hỏi được nhiều kỹ sư điện và người dùng quan tâm khi tìm kiếm giải pháp bảo vệ an toàn trong hệ thống điện hiện đại. Bài viết dưới đây của DAT Group sẽ phân tích chuyên sâu cấu tạo, nguyên lý hoạt động và các phân loại RCD để bạn có góc nhìn đầy đủ và chính xác nhất.

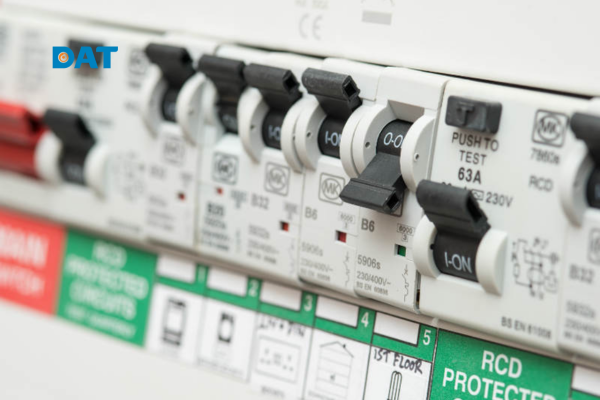

1. Khái niệm RCD là gì?

RCD là gì? RCD (Residual Current Device) là thiết bị bảo vệ chống dòng rò, được thiết kế để tự động ngắt mạch khi phát hiện sự mất cân bằng giữa dòng điện đi vào và dòng điện trở về. Trong điều kiện bình thường, hai dòng này có giá trị bằng nhau. Tuy nhiên, khi xuất hiện rò điện, chẳng hạn dòng rò qua vỏ thiết bị, chảy xuống đất hoặc qua cơ thể người RCD sẽ nhận biết sự chênh lệch và lập tức cắt nguồn để tránh giật điện và hạn chế nguy cơ cháy nổ.

2. Cấu tạo, chức năng và nguyên lý hoạt động của RCD

Trước khi đi sâu vào cấu tạo chi tiết, việc hiểu rõ RCD là thiết bị gì ở phần trên đã giúp người dùng hình dung đúng vai trò của nó trong hệ thống điện. Dưới đây là phân tích về cấu tạo của RCD để làm rõ cơ chế bảo vệ của thiết bị này.

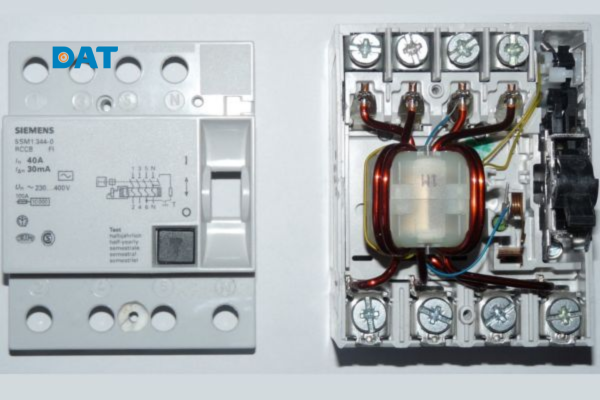

2.1. Cấu tạo

Để hiểu rõ cấu tạo của RCD là gì, cần xem xét các bộ phận chính tạo nên thiết bị theo tiêu chuẩn IEC 61008 và IEC 61009. Thành phần quan trọng nhất của RCD là cuộn biến dòng (Current Transformer – CT). CT có nhiệm vụ phát hiện sự chênh lệch giữa dòng điện đi và dòng điện trở về. Khi xảy ra dòng rò, CT tạo tín hiệu điện để kích hoạt hệ thống ngắt mạch.

Tín hiệu từ CT được đưa vào mạch so sánh và khuếch đại, giúp phân tích xem dòng rò có vượt ngưỡng an toàn hay không. Khi mức rò điện đủ lớn, mạch này truyền tín hiệu đến bộ cơ cấu nhả. Bộ nhả sẽ lập tức tác động làm mở tiếp điểm đóng/ ngắt, cắt nguồn điện chỉ trong thời gian rất ngắn.

Bên cạnh đó, RCD được trang bị nút Test, cho phép kiểm tra khả năng hoạt động của thiết bị bằng cách mô phỏng một dòng rò theo tiêu chuẩn. Cấu tạo này giúp RCD vận hành ổn định, phát hiện rò điện nhanh và chính xác, góp phần làm rõ bản chất thiết bị trong câu hỏi Rcd là gì và vai trò bảo vệ an toàn điện trong hệ thống.

2.2. Chức năng và nguyên lý hoạt động

Chức năng của RCD là gì? Thiết bị này đảm nhận nhiệm vụ phát hiện và ngắt mạch khi có dòng điện rò, giúp bảo vệ con người khỏi nguy cơ giật điện và hạn chế cháy nổ do rò rỉ dòng.

RCD hoạt động độc lập với hệ thống bảo vệ quá tải hay ngắn mạch, nên vẫn đảm bảo an toàn ngay cả khi các thiết bị khác không phát hiện kịp sự cố. Đây là lý do RCD được sử dụng phổ biến trong gia đình, công trình dân dụng và các nhà xưởng yêu cầu mức độ bảo vệ cao.

Về nguyên lý hoạt động, RCD dựa trên sự chênh lệch giữa dòng đi và dòng về trên mạch điện. Khi mạch hoạt động an toàn, hai dòng này luôn cân bằng. Tuy nhiên, nếu xảy ra rò điện ra đất hoặc qua cơ thể người, cuộn biến dòng trong RCD sẽ nhận biết sự mất cân bằng tức thời.

Khi độ lệch vượt ngưỡng cài đặt (thường là 30 mA hoặc 300 mA tùy mục đích sử dụng), bộ mạch so sánh lập tức gửi tín hiệu đến cơ cấu nhả. Ngay sau khi nhận tín hiệu, bộ cơ cấu nhả sẽ kích hoạt công tắc ngắt, tách toàn bộ mạch điện khỏi nguồn.

Quá trình này diễn ra rất nhanh, chỉ trong vài phần nghìn giây, đảm bảo hạn chế tối đa rủi ro. Nhờ nguyên lý hoạt động dựa trên chênh lệch dòng điện, RCD có độ chính xác cao và không phụ thuộc vào cường độ dòng tải, giúp bảo vệ ngay cả khi dòng điện sử dụng nhỏ.

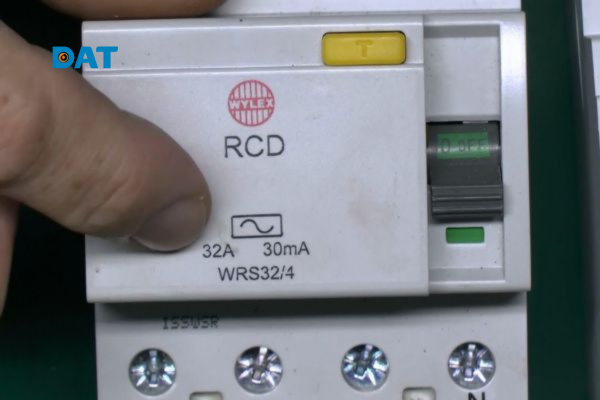

3. Tính năng của RCD

Khi tìm hiểu tính năng của RCD là gì, có thể thấy thiết bị này được thiết kế nhằm mang lại mức độ an toàn điện tối ưu cho cả công trình dân dụng và công nghiệp. RCD sở hữu khả năng phát hiện dòng rò với độ nhạy cao, thường từ 10 mA đến 300 mA.

Nhờ theo dõi liên tục sự chênh lệch giữa dòng đi và dòng về, RCD có thể tự động ngắt mạch khi phát hiện rò điện vượt ngưỡng cài đặt, qua đó hạn chế nguy cơ cháy nổ và bảo vệ tính mạng người sử dụng. Về RCD có tác dụng gì, tác dụng quan trọng nhất chính là thời gian phản ứng cực nhanh.

Thiết bị có thể ngắt điện chỉ trong vài mili giây, đủ để ngăn dòng rò gây tổn thương nghiêm trọng lên cơ thể hoặc làm hỏng thiết bị điện. Đây là điểm vượt trội so với các thiết bị bảo vệ truyền thống như cầu chì hay aptomat chỉ phản ứng khi xảy ra quá tải hoặc ngắn mạch.

RCD cũng được đánh giá cao nhờ độ tin cậy và tính ổn định trong vận hành. Cấu tạo gồm cuộn biến dòng, mạch so sánh và cơ cấu nhả giúp thiết bị hoạt động chính xác ngay cả trong môi trường có nhiệt độ cao, độ ẩm lớn hoặc nguồn điện thay đổi liên tục. Điều này đảm bảo RCD luôn duy trì khả năng bảo vệ trong suốt quá trình sử dụng và giảm thiểu tình trạng không tác động khi có sự cố.

4. Những thông số của RCD

Khi đánh giá thiết bị bảo vệ chống dòng rò, việc hiểu rõ những thông số của RCD là gì đóng vai trò quan trọng để lựa chọn thiết bị phù hợp với tải, môi trường và yêu cầu an toàn. Ba thông số dưới đây là tiêu chuẩn cơ bản được các nhà sản xuất công bố theo IEC 61008 và IEC 61009:

• Độ nhạy: Là thông số cho biết mức dòng rò nhỏ nhất khiến RCD tác động, giúp người dùng hiểu rõ RCD là gì và khả năng bảo vệ của thiết bị. Các mức phổ biến gồm 10 mA, 30mA, 100mA và 300mA. RCD 30mA bảo vệ con người, trong khi mức cao hơn phù hợp cho thiết bị công nghiệp. Độ nhạy càng thấp thì độ an toàn càng cao nhưng cần hệ thống đạt chuẩn để tránh ngắt sai.
• Mức ngắt dòng ngắn mạch: Thể hiện khả năng RCD chịu được dòng sự cố mà không hư hỏng. Đây là tiêu chí quan trọng khi đánh giá thông số của RCD là gì trong hệ thống điện. Các mức phổ biến là 6kA cho dân dụng và 10 – 15kA cho công nghiệp. Mức ngắt dòng càng cao thì RCD càng bền và phù hợp với môi trường có tải lớn hoặc rủi ro sự cố cao.
• Tốc độ phản hồi: Nó cho biết thời gian RCD cần để phát hiện và ngắt nguồn khi có dòng rò, làm rõ RCD có tác dụng gì trong bảo vệ an toàn. Theo tiêu chuẩn, RCD 30mA phải ngắt trong dưới 300 ms, nhiều model cao cấp chỉ mất vài chục ms. Tốc độ càng nhanh, nguy cơ giật điện và cháy nổ càng giảm, đặc biệt ở khu vực ẩm ướt hoặc nơi dùng thiết bị công suất lớn.

5. Phân loại RCD chính

Sau khi nắm được bản chất RCD là gì và vai trò của nó trong bảo vệ chống điện giật, việc phân loại RCD giúp người dùng lựa chọn thiết bị phù hợp hơn cho từng vị trí lắp đặt. Mỗi loại có đặc điểm, phạm vi ứng dụng và khả năng bảo vệ khác nhau, từ cố định, tích hợp trong ổ cắm đến thiết bị di động, cụ thể như:

• RCD cố định: Được lắp trực tiếp vào hệ thống điện tại tủ phân phối và hoạt động như một thiết bị bảo vệ chính cho toàn bộ tuyến hoặc từng nhánh tải. Đây là dạng phổ biến trong gia đình, công trình dân dụng và nhà xưởng nhờ khả năng bảo vệ liên tục và độ ổn định cao.

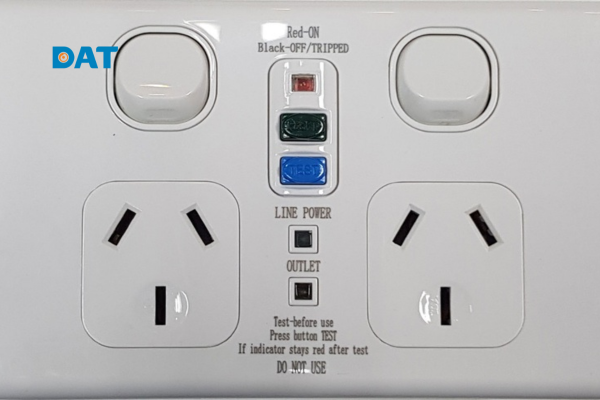

• RCD có phích cắm (ổ cắm RCD): Phù hợp cho từng thiết bị đơn lẻ, đặc biệt là máy móc di động hoặc thiết bị sử dụng trong môi trường ẩm ướt như nhà tắm, nhà bếp, ngoài trời. Thiết kế đơn giản, dễ thay thế và linh hoạt khiến chúng trở thành lựa chọn bổ sung an toàn hiệu quả.
• RCD di động: Là thiết bị gắn ngoài, có thể cắm giữa nguồn và thiết bị điện. Đây là lựa chọn lý tưởng khi cần bảo vệ tạm thời. Điểm mạnh của RCD di động là dễ mang theo, cài đặt nhanh nhưng vẫn đảm bảo khả năng phát hiện dòng rò với độ nhạy cao.
• RCD gắn bảng điện: Được tích hợp vào các bảng phân phối hiện đại, thường kết hợp với MCB hoặc MCCB để vừa chống giật vừa bảo vệ ngắn mạch, quá tải. Loại này thường gặp trong hệ thống công nghiệp hoặc tòa nhà thương mại.

5.2. Phân loại theo loại dòng rò phát hiện theo tiêu chuẩn IEC 60755

Khi đã hiểu rõ RCD là gì và nguyên lý bảo vệ của thiết bị, việc phân loại theo tiêu chuẩn IEC 60755 giúp lựa chọn đúng loại RCD phù hợp với từng dạng dòng rò phát sinh trong hệ thống điện.

• RCD loại AC: Là loại cơ bản nhất, có khả năng phát hiện dòng rò xoay chiều hình sin. Chúng phù hợp với tải thuần trở và những thiết bị dân dụng thông thường, nơi dạng dòng rò thường đơn giản và ổn định.
• RCD loại A: Nhận biết được cả dòng rò AC và dòng rò một chiều xung (pulsating DC). Loại này được dùng rộng rãi cho thiết bị điện tử có bộ chỉnh lưu như bếp từ, máy giặt, điều hòa.
• RCD loại B: Là nhóm cao cấp nhất, có thể phát hiện toàn bộ dạng dòng rò: AC, DC xung và DC thuần. Đây là lựa chọn bắt buộc trong các hệ thống có biến tần công suất lớn, robot công nghiệp, thang máy, trạm sạc xe điện hoặc hệ thống năng lượng mặt trời.
• RCD loại F: Được phát triển cho các tải có từ trường biến thiên và động cơ điều khiển bằng tần số, đặc biệt là máy giặt đời mới hoặc thiết bị dùng biến tần cỡ nhỏ. Loại này đảm bảo độ ổn định cao khi tải thay đổi tốc độ liên tục.

6. Những lưu ý khi sử dụng RCD

Trong quá trình sử dụng RCD, người dùng cần đảm bảo thiết bị được lựa chọn đúng dòng định mức, đúng loại và phù hợp với điều kiện vận hành thực tế. Việc kiểm tra định kỳ bằng nút Test là cần thiết để duy trì khả năng phát hiện dòng rò, hạn chế nguy cơ thiết bị không hoạt động khi có sự cố. Đây là một phần quan trọng giúp duy trì hiệu quả bảo vệ trong hệ thống điện dân dụng và công nghiệp.

Bên cạnh việc hiểu rõ Rcd là gì, quá trình lắp đặt cũng phải được thực hiện đúng kỹ thuật. Người dùng cần tránh việc dùng chung dây trung tính cho nhiều mạch, đồng thời đảm bảo hệ thống tiếp địa đạt chuẩn theo quy định. Ngoài ra, RCD không thay thế cho MCB hoặc MCCB trong bảo vệ ngắn mạch và quá tải, nên việc kết hợp đúng thiết bị và tuân thủ hướng dẫn từ nhà sản xuất sẽ giúp hệ thống điện vận hành an toàn, ổn định hơn.

Hiểu rõ RCD là gì, cấu tạo và cách thiết bị vận hành sẽ giúp người dùng chủ động nâng cao mức độ an toàn cho toàn bộ hệ thống điện. Nếu bạn cần tư vấn chuyên sâu về giải pháp bảo vệ điện đạt chuẩn, hãy liên hệ DAT Group tại https://datsolar.com/. để được hỗ trợ và lựa chọn thiết bị phù hợp nhất cho từng ứng dụng.
