Ballast (Chấn lưu) là gì? Tất tần tật thông tin bạn cần biết
Ballast là gì? Ballast (chấn lưu) là linh kiện thiết yếu quyết định hiệu suất và tuổi thọ của hệ thống chiếu sáng huỳnh quang, compact và cao áp. Trong bối cảnh công nghệ chiếu sáng LED phát triển mạnh mẽ, việc hiểu rõ về ballast giúp bạn đưa ra quyết định thông minh khi lựa chọn giải pháp chiếu sáng tối ưu cho không gian sống và làm việc. Chính vì vậy, hãy cùng DAT Group đi tìm hiểu vai trò và nguyên lý hoạt động của Ballast nhé!!

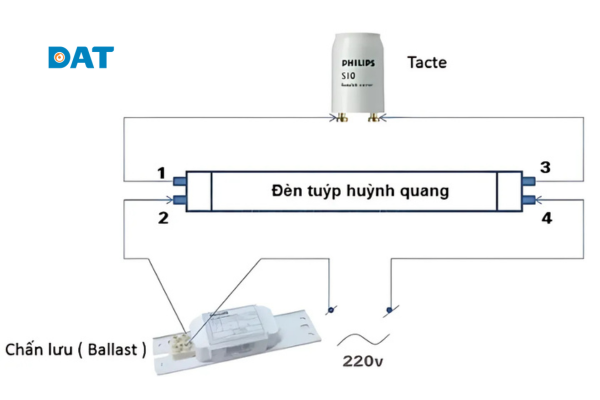

1. Ballast là gì? Khái niệm và vai trò trong hệ thống đèn
Ballast (chấn lưu) là thiết bị quan trọng trong các hệ thống chiếu sáng phóng điện như đèn huỳnh quang, đèn cao áp, đèn natri… với nhiệm vụ điều chỉnh và ổn định dòng điện cho bóng đèn trong suốt quá trình vận hành.
1.1. Định nghĩa ballast là gì?
Ballast là gì? (hay còn gọi là chấn lưu) là thiết bị điều khiển dòng điện chuyên dụng cho các loại đèn phóng điện như đèn huỳnh quang T8, T5, đèn compact CFL và đèn cao áp HID.
Về mặt kỹ thuật, ballast thực hiện hai chức năng cốt lõi.
- Thứ nhất là tạo ra điện áp khởi động cao (từ 400V đến 5000V tùy loại đèn) để ion hóa khí trong bóng đèn.
- Thứ hai là điều chỉnh và ổn định dòng điện sau khi đèn khởi động thành công.

1.2. Vai trò của ballast trong việc bảo vệ và duy trì hoạt động đèn
Ballast giữ vai trò quan trọng trong hệ thống chiếu sáng, giúp đèn hoạt động ổn định, tiết kiệm điện năng và kéo dài tuổi thọ, đồng thời đảm nhiệm ba chức năng quan trọng.
- Chức năng khởi động: Ballast cung cấp xung điện áp cao để tạo hồ quang ban đầu giữa hai điện cực. Đối với đèn huỳnh quang T8, điện áp khởi động cần thiết khoảng 600-800V, trong khi đèn sodium cao áp cần tới 2500-4000V.
- Chức năng ổn định: Sau khi đèn khởi động, ballast tự động chuyển sang chế độ duy trì, giữ dòng điện ổn định trong khoảng ±5% giá trị định mức. Điều này đảm bảo quang thông ổn định và kéo dài tuổi thọ đèn.
- Chức năng bảo vệ: Ballast chất lượng cao tích hợp các mạch bảo vệ quá dòng, quá áp và nhiệt độ, ngăn ngừa hư hỏng lan rộng trong hệ thống điện.
2. Phân loại ballast (chấn lưu) và ưu nhược điểm từng loại
Hiện nay, trên thị trường chiếu sáng, hai loại ballast được ứng dụng phổ biến nhất là ballast điện từ và ballast điện tử. Mỗi loại đều có những đặc điểm kỹ thuật riêng, phù hợp với từng nhu cầu sử dụng khác nhau.
2.1. Ballast điện từ (Chấn lưu điện từ) là gì?
Ballast điện từ là công nghệ truyền thống sử dụng nguyên lý cảm ứng điện từ với lõi thép silicon và cuộn dây đồng để tạo ra từ trường biến thiên cần thiết cho việc khởi động và vận hành đèn. Cấu tạo gồm lõi thép hình E-I được ghép từ các lá thép silicon 0.35mm, cuộn dây sơ cấp bằng dây đồng tráng men và tụ điện bù hệ số công suất.
Ưu điểm:
- Cấu tạo đơn giản, bền bỉ, ít hỏng vặt.
- Giá thành đầu tư ban đầu thấp.
- Tuổi thọ trung bình 15 – 20 năm nếu vận hành ổn định.
Nhược điểm:
- Hiệu suất thấp (khoảng 75 – 80%), gây tiêu hao năng lượng.
- Gây ra hiện tượng nhấp nháy đèn (flicker) ở tần số 100Hz.
- Tạo tiếng ồn khi hoạt động lâu dài.
- Nhiệt độ vận hành cao, dễ nóng lên trong môi trường kín.

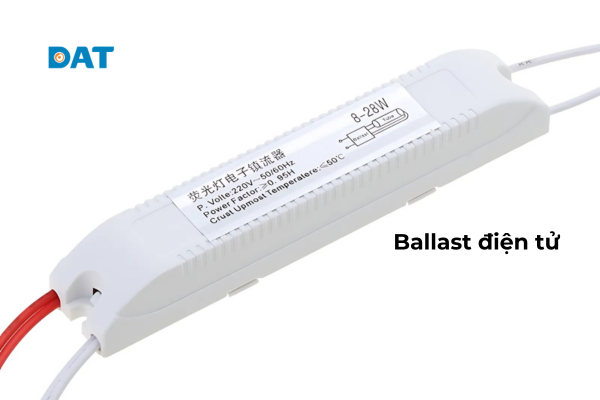

2.2. Ballast điện tử (Chấn lưu điện tử) là gì?
Ballast điện tử là thế hệ tiên tiến sử dụng mạch điện tử tần số cao 20-60kHz để điều khiển đèn với hiệu suất vượt trội so với ballast điện từ truyền thống.
Cấu tạo phức tạp hơn với mạch chỉnh lưu cầu diode, tụ lọc điện phân, mạch dao động PWM và biến áp tần số cao. Công nghệ này cho phép điều khiển chính xác công suất đầu ra và tích hợp nhiều tính năng thông minh.

Ưu điểm:
- Hiệu suất năng lượng cao 90-95% so với 75-80% của ballast điện từ
- Khởi động tức thì không cần starter, tăng tuổi thọ đèn 25-30%
- Hệ số công suất cao ≥0.95 giảm tổn thất điện năng
- Hoạt động êm ái dưới 35dB so với 45-50dB của ballast điện từ
- Tần số hoạt động cao 20-60kHz loại bỏ hiện tượng flicker có hại cho mắt
Nhược điểm:
- Giá thành đầu tư ban đầu cao hơn (gấp 2 – 3 lần ballast điện từ).
- Đòi hỏi kỹ thuật lắp đặt chính xác, nhạy cảm với chất lượng điện áp đầu vào.
- Tuổi thọ mạch điện tử thường 10 – 15 năm.
2.3. So sánh chi tiết ballast điện từ và điện tử
Để đưa ra lựa chọn phù hợp, cần so sánh toàn diện các yếu tố kỹ thuật và kinh tế.
Tiêu chí so sánh | Ballast điện từ | Ballast điện tử |
Hiệu suất tổng thể | 75-80% | 90-95% |
Hệ số công suất | 0.4-0.5 | ≥0.95 |
THD (méo hài) | 15-20% | <10% |
Flicker | 100Hz (nhìn thấy được) | >20kHz (không nhìn thấy) |
Nhiệt độ vận hành | 90-120°C | 60-80°C |
Tuổi thọ | 15-20 năm | 10-15 năm |
Khả năng điều sáng | Không | Có (0-100%) |
Giá thành ban đầu | 100.000-200.000 VNĐ | 250.000-500.000 VNĐ |
Chi phí vận hành/năm | 200.000-250.000 VNĐ | 120.000-150.000 VNĐ |
2.4. Các loại ballast đặc biệt khác (ballast cho đèn LED, đèn cao áp)
Bên cạnh hai loại phổ biến, thị trường còn cung cấp nhiều dòng ballast chuyên dụng được thiết kế riêng cho từng mục đích sử dụng cụ thể, nhằm đáp ứng đa dạng nhu cầu chiếu sáng.
- Ballast dimming: Cho phép điều chỉnh độ sáng từ 1-100% phù hợp với hệ thống chiếu sáng thông minh. Công nghệ PWM hoặc phase control đảm bảo màu sắc ánh sáng ổn định trong toàn dải điều chỉnh.
- Ballast cao áp HID: Dành cho đèn sodium cao áp, halogen kim loại với điện áp khởi động 2000-5000V. Tích hợp ignitor tạo xung khởi động và mạch bảo vệ nhiệt độ cao.
- Ballast emergency: Kết hợp nguồn dự phòng battery 90 phút hoạt động khi mất điện, đáp ứng tiêu chuẩn an toàn TCVN 7447.
3. Nguyên lý hoạt động và cấu tạo ballast là gì
Ballast (chấn lưu) đóng vai trò quan trọng trong việc khởi động, duy trì và ổn định dòng điện cho đèn phóng điện như đèn huỳnh quang, đèn cao áp. Mỗi loại ballast có nguyên lý vận hành và cấu tạo khác nhau:
3.1. Nguyên lý hoạt động của ballast điện từ
- Giai đoạn 1 – Khởi động: Khi đóng công tắc, dòng điện chạy qua cuộn sơ cấp tạo từ trường biến thiên trong lõi thép. Từ trường này cảm ứng điện áp cao ở cuộn thứ cấp theo định luật Faraday.
- Giai đoạn 2 – Preheating: Đối với đèn huỳnh quang có starter, ballast cung cấp dòng điện nhỏ (0.4-0.6A) để nung nóng điện cực trong 1-2 giây, tạo điều kiện phát xạ electron.
- Giai đoạn 3 – Ignition: Starter ngắt tạo xung điện áp cao 600-1000V, ion hóa khí argon và mercury trong bóng đèn, hình thành hồ quang dẫn điện.
- Giai đoạn 4 – Vận hành: Ballast tự động chuyển sang chế độ ổn định dòng điện, duy trì công suất định mức thông qua đặc tính cảm kháng của cuộn dây.

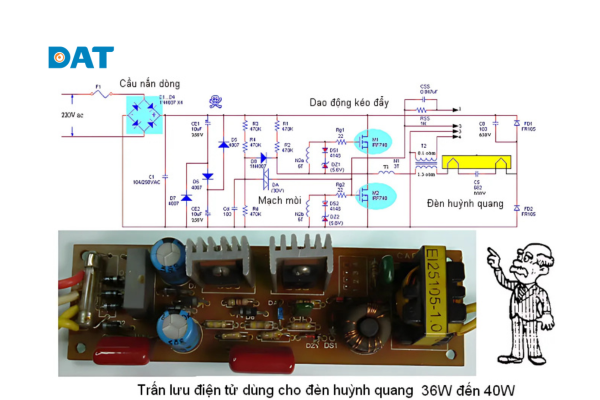

3.2. Nguyên lý hoạt động của ballast điện tử
- Mạch chỉnh lưu và lọc: Chuyển đổi AC 220V thành DC 310V và lọc nhiễu bằng tụ điện phân dung lượng cao. Hiệu suất chỉnh lưu đạt 95-98%.
- Mạch PFC (Power Factor Correction): Sử dụng IC chuyên dụng như L6561 để nâng hệ số công suất lên ≥0.95 và giảm THD xuống <10%, đáp ứng tiêu chuẩn IEC 61000-3-2.
- Mạch dao động PWM: IC half-bridge như IR2153 tạo xung điều khiển tần số 25-50kHz với duty cycle 45-50%, đảm bảo hoạt động ổn định của các MOSFET công suất.
- Biến áp tần số cao: Sử dụng lõi ferrite EE25 hoặc EE30 với tỷ số biến áp 1:1.5 để tạo điện áp phù hợp cho đèn.
- Mạch khởi động: Tạo điện áp cao 800a-1200V trong thời gian ngắn 100-500ms để khởi động đèn mà không cần starter.
- Mạch phản hồi và bảo vệ: Giám sát dòng điện, điện áp và nhiệt độ, tự động ngắt khi có sự cố để bảo vệ toàn hệ thống.

3.3. Cấu tạo chi tiết của ballast
Khi hiểu rõ cấu tạo chi tiết của ballast giúp bạn đánh giá đúng chất lượng, khả năng vận hành và lựa chọn loại phù hợp với từng hệ thống chiếu sáng.
Cấu tạo ballast điện từ:
- Lõi thép silicon 0.35mm xếp chồng giảm dòng xoáy
- Cuộn sơ cấp 2000-3000 vòng dây đồng 0.4-0.6mm
- Cuộn thứ cấp 200-500 vòng dây đồng 0.8-1.2mm
- Tụ bù PFC 4.5-6.8µF/450V
- Cách điện polyester class B 130°C
Cấu tạo ballast điện tử:
- PCB FR4 dày 1.6mm chịu nhiệt 140°C
- IC điều khiển IR2153, L6561, UC3843
- MOSFET công suất IRF740, 2SK3530
- Diode nhanh UF4007, MUR460
- Tụ điện phân 105C dung lượng 47-100µF
- Biến áp ferrite EE25/EE30
3.4. Tác động của ballast đến hiệu suất chiếu sáng
Hiệu suất phát quang: Ballast chất lượng cao duy trì quang thông ổn định ±3% trong suốt tuổi thọ đèn. Ballast kém chất lượng có thể làm giảm quang thông 15-20% sau 2-3 năm sử dụng.
Chỉ số hoàn màu: Ballast điện tử với tần số cao giúp cải thiện CRI (Color Rendering Index) của đèn huỳnh quang từ 85 lên 90, tạo ánh sáng tự nhiên hơn.
Flicker và EMI: Ballast điện tử hoạt động ở tần số >20kHz loại bỏ flicker nhìn thấy được, giảm mỏi mắt và đau đầu. Đồng thời giảm nhiễu điện từ xuống dưới ngưỡng cho phép theo CISPR 15.

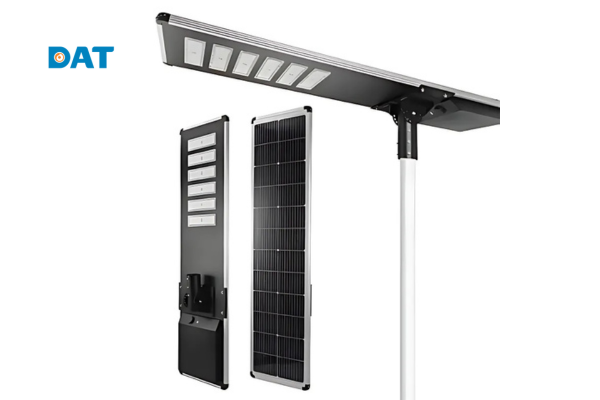

4. Ballast và đèn LED năng lượng mặt trời: Liệu có cần ballast không?
4.1. Đèn LED năng lượng mặt trời có cần ballast không?
Đèn LED năng lượng mặt trời hoàn toàn không cần ballast truyền thống do bản chất khác biệt về nguyên lý hoạt động.
LED (Light Emitting Diode) là linh kiện bán dẫn hoạt động với dòng điện một chiều DC, có đặc tính điện áp-dòng điện tuyến tính và khả năng tự điều chỉnh theo nhiệt độ. Hệ thống năng lượng mặt trời cung cấp điện DC trực tiếp từ pin lithium không cần chuyển đổi AC/DC.
Điểm quan trọng là LED có điện áp ngưỡng (forward voltage) cố định 3.2-3.4V và cần điều khiển dòng điện thay vì điện áp để đảm bảo độ sáng ổn định và tuổi thọ tối ưu.

4.2. Sự khác biệt giữa ballast truyền thống và driver LED trong đèn năng lượng mặt trời
Driver LED được thiết kế chuyên biệt cho đèn LED với chức năng và cấu tạo hoàn toàn khác biệt so với ballast.
Driver LED bao gồm:
- Mạch điều khiển dòng điện constant current 350mA, 700mA, 1050mA
- Mạch PWM điều sáng với tần số 1-20kHz
- Mạch bảo vệ quá nhiệt, quá dòng, ngắn mạch
- Buck/Boost converter để tối ưu hiệu suất
So sánh chi tiết:
Đặc điểm | Ballast truyền thống | Driver LED |
Điện áp ra | AC 220V | DC 12V/24V/48V |
Dòng điện | AC biến thiên | DC constant current |
Điều khiển | Điện áp | Dòng điện |
Tần số hoạt động | 50Hz hoặc 25kHz | PWM 1-20kHz |
Hiệu suất | 85-95% | 90-98% |
Khả năng điều sáng | Phức tạp | Đơn giản |
Tuổi thọ | 10-15 năm | 15-25 năm |

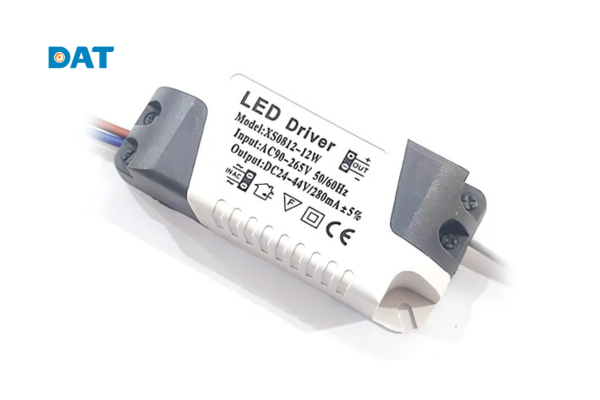

4.3. Lợi ích khi sử dụng driver LED thay vì ballast truyền thống trong đèn năng lượng mặt trời
Sử dụng driver LED chuyên dụng mang lại nhiều ưu điểm vượt trội cho hệ thống đèn năng lượng mặt trời.
- Hiệu suất năng lượng cao: Driver LED đạt hiệu suất 95-98% so với 85-90% của ballast, giúp tiết kiệm 10-15% năng lượng pin. Với hệ thống 100W, có thể tiết kiệm 10-15W, tương đương gia tăng thời gian chiếu sáng thêm 1-2 giờ.
- Điều khiển thông minh: Driver LED tích hợp MCU cho phép lập trình thời gian, điều chỉnh độ sáng theo sensor chuyển động, giám sát trạng thái từ xa qua LoRa/NB-IoT.
- Độ bền cao: Thiết kế cho môi trường ngoài trời với chuẩn IP65/IP67, chịu nhiệt độ -40°C đến +85°C, chống sét surge 4kV theo IEC 61000-4-5.

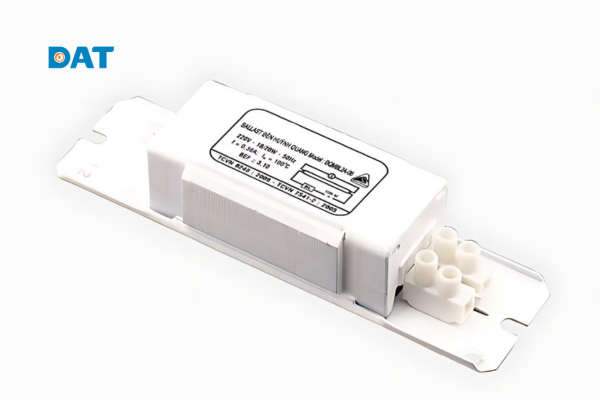

5. Hướng dẫn chọn mua, sử dụng và bảo dưỡng ballast
Lựa chọn ballast đúng chuẩn giúp tối ưu hóa hiệu suất chiếu sáng, tiết kiệm điện năng và giảm thiểu rủi ro hỏng hóc hệ thống. Việc sử dụng ballast không phù hợp dễ gây hiện tượng nhấp nháy, giảm tuổi thọ đèn và làm suy giảm chất lượng ánh sáng.
5.1. Tiêu chí chọn ballast phù hợp
Tương thích công suất và loại đèn: Ballast T8 36W chỉ tương thích với đèn huỳnh quang T8 36W. Sử dụng ballast 36W cho đèn 18W sẽ làm đèn quá sáng và giảm tuổi thọ. Ngược lại, ballast 18W không đủ khả năng khởi động đèn 36W.
Đặc tính điện kỹ thuật quan trọng:
- Hệ số công suất ≥0.9 để giảm hóa đơn tiền điện
- THD <15% theo tiêu chuẩn IEC 61000-3-2
- Ballast factor 0.85-1.0 đảm bảo quang thông đạt 85-100% định mức
- Crest factor 1.4-1.7 để kéo dài tuổi thọ đèn
Điều kiện môi trường: Chọn ballast có class nhiệt độ phù hợp – Class A (105°C) cho môi trường bình thường, Class B (130°C) cho nơi có nhiệt độ cao. Ballast chống ẩm IP54 cho nhà xưởng, IP65 cho ngoài trời.

5.2. Dấu hiệu ballast hỏng và khi cần thay
Việc nhận biết sớm các dấu hiệu ballast hỏng giúp kịp thời thay thế, tránh gây ảnh hưởng tới toàn bộ hệ thống chiếu sáng:
Dấu hiệu nhận biết ballast hỏng:
- Phát ra tiếng ồn bất thường vượt quá 50dB (do lõi thép lỏng lẻo, rung động).
- Nhiệt độ vỏ ballast tăng cao trên 130°C (báo hiệu cuộn dây bị ngắn mạch hoặc quá tải).
- Đèn nhấp nháy, sáng yếu hoặc không khởi động (do suy giảm cảm kháng hoạt động).
- Xuất hiện mùi cháy khét từ lớp cách điện (thường là lớp polyester bảo vệ cuộn dây bị quá nhiệt).
Cách kiểm tra ballast khi cần thay thế:
- Tắt nguồn điện, đảm bảo ballast nguội hoàn toàn trước khi đo.
- Đo điện trở cuộn sơ cấp:
- T8 công suất 18W: khoảng 15-25Ω.
- T8 công suất 36W: khoảng 8-15Ω.
- Đo điện trở cuộn thứ cấp: dao động trong khoảng 2-5Ω (tùy theo chủng loại ballast).
- Kiểm tra điện trở cách điện giữa cuộn dây và vỏ ballast: tối thiểu phải đạt trên 10MΩ để đảm bảo an toàn vận hành.
5.3. Bảo dưỡng để kéo dài tuổi thọ
Bảo dưỡng đúng cách có thể kéo dài tuổi thọ ballast 20-30% so với không bảo dưỡng.
Cách bảo dưỡng ballast đơn giản:
- Vệ sinh bụi bẩn trên tản nhiệt mỗi 6 tháng bằng máy thổi khí
- Kiểm tra và siết chặt kết nối ốc vít mỗi năm
- Đo nhiệt độ vận hành bằng súng nhiệt, không vượt quá 110°C
- Thay tụ bù khi hệ số công suất giảm xuống <0.4
6. Lưu ý quan trọng khi chọn mua chấn lưu
Khi chọn mua chấn lưu (ballast), cần đặc biệt lưu ý đến công suất phù hợp với loại đèn sử dụng, dải điện áp hoạt động ổn định, hệ số công suất cao (PF ≥ 0.9), tiêu chuẩn an toàn điện và khả năng tản nhiệt. Nên ưu tiên sản phẩm từ các thương hiệu uy tín, có chứng chỉ chất lượng (CE, RoHS, ISO) để đảm bảo độ bền và hiệu suất chiếu sáng lâu dài.
Chứng nhận bắt buộc:
- CE marking cho thị trường châu Âu
- UL listing cho thị trường Bắc Mỹ
- CCC cho thị trường Trung Quốc
- Chứng nhận tiết kiệm năng lượng Energy Star
Thương hiệu và chứng nhận chất lượng: Chọn ballast từ các thương hiệu uy tín đảm bảo chất lượng và dịch vụ hậu mãi tốt.
Thương hiệu hàng đầu: DAT Group là một trong những đơn vị tiên phong trong lĩnh vực cung cấp phụ kiện và giải pháp hỗ trợ cho hệ thống năng lượng mặt trời, bao gồm các thiết bị như driver LED, bộ điều khiển sạc, pin lưu trữ,… Được thành lập từ năm 2006, với bề dày kinh nghiệm và năng lực kỹ thuật, DAT Group không ngừng cập nhật công nghệ mới nhằm đáp ứng tiêu chuẩn quốc tế và nhu cầu thực tiễn tại Việt Nam.
