Cảm biến chuyển động PIR đang trở thành công nghệ không thể thiếu trong các hệ thống đèn năng lượng mặt trời hiện đại. DAT Group – đơn vị hàng đầu về giải pháp chiếu sáng thông minh, sẽ giúp bạn hiểu rõ về module cảm biến chuyển động này và cách ứng dụng hiệu quả nhất.

1. Cảm biến chuyển động PIR: Khái niệm & vai trò thực tiễn

Trong thời đại công nghệ 4.0, việc tối ưu hóa năng lượng và tự động hóa các thiết bị chiếu sáng đã trở thành xu hướng tất yếu.

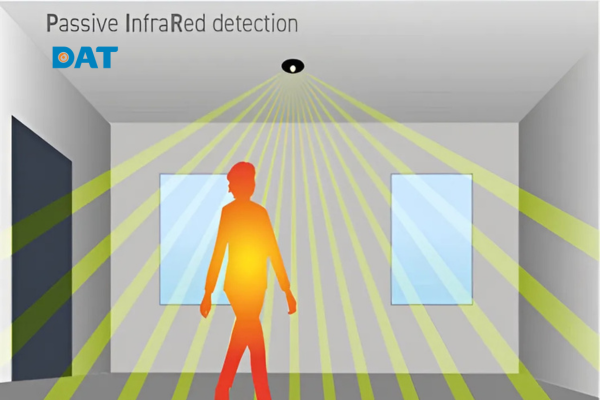

1.1. Định nghĩa cảm biến chuyển động PIR

Cảm biến chuyển động PIR (Passive Infrared Sensor) là một loại cảm biến thụ động, có khả năng phát hiện sự thay đổi bức xạ hồng ngoại trong môi trường. Về bản chất, nó hoạt động như một cảm biến thân nhiệt chuyển động, nhận diện nhiệt lượng phát ra từ cơ thể người, động vật hoặc bất kỳ vật thể nào có nhiệt độ khác biệt so với môi trường xung quanh.

1.2. Lịch sử, sự phổ biến và ý nghĩa của PIR trong đời sống

Công nghệ PIR được phát triển từ những năm 1940, ban đầu ứng dụng trong các hệ thống báo động quân sự. Đến thập niên 1990, cảm biến chuyển động PIR bắt đầu được thương mại hóa và ứng dụng rộng rãi trong dân dụng. [1]

Ý nghĩa của chúng nằm ở khả năng tự động hóa, tiết kiệm năng lượng và tăng cường an ninh. Ngày nay, bạn có thể thấy module cảm biến chuyển động này ở khắp mọi nơi, từ đèn tự động, hệ thống báo trộm đến các thiết bị nhà thông minh.

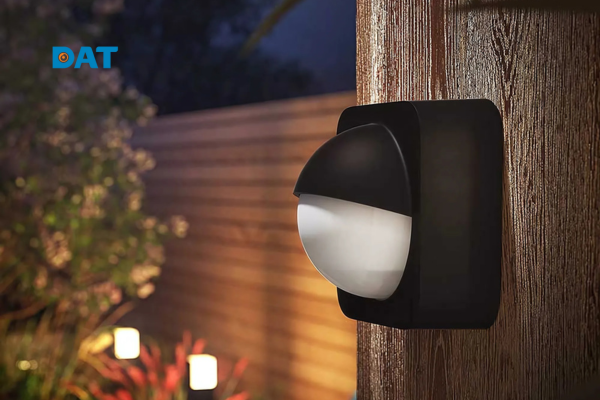

1.3. Cảm biến chuyển động PIR phổ biến hơn bạn nghĩ

Có thể bạn không nhận ra, nhưng cảm biến chuyển động PIR xuất hiện khắp nơi trong cuộc sống hàng ngày. Từ các cửa hàng tự động mở cửa, hệ thống đèn hành lang chung cư, đến các thiết bị an ninh gia đình – tất cả đều sử dụng công nghệ PIR.

Đặc biệt trong lĩnh vực chiếu sáng năng lượng mặt trời, module cảm biến chuyển động PIR đã trở thành tiêu chuẩn không thể thiếu. Các sản phẩm đèn solar tích hợp PIR không chỉ giúp tối ưu thời gian sử dụng pin mà còn tăng tuổi thọ cho toàn bộ hệ thống.

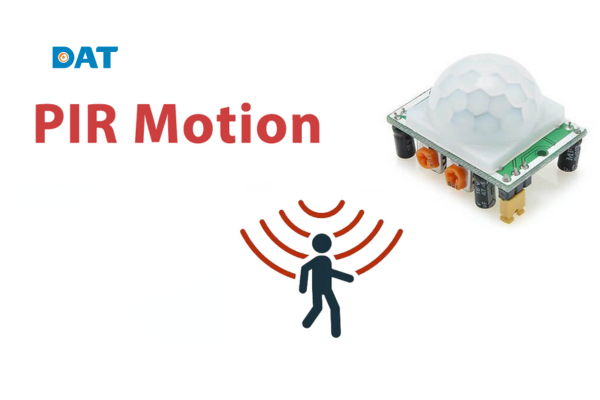

2. Tại sao nên chọn cảm biến chuyển động PIR?

Việc lựa chọn công nghệ cảm biến phù hợp sẽ quyết định hiệu quả và độ bền của toàn bộ hệ thống chiếu sáng.

2.1. Ưu điểm vượt trội so với cảm biến thông thường

Cảm biến chuyển động PIR sở hữu nhiều ưu điểm nổi bật khiến nó trở thành lựa chọn hàng đầu trong các ứng dụng chiếu sáng tự động:

• Tiết kiệm năng lượng tối đa: PIR chỉ tiêu thụ điện năng khi hoạt động, công suất trong chế độ chờ cực thấp (dưới 50μA). Điều này đặc biệt quan trọng đối với hệ thống đèn năng lượng mặt trời cần tối ưu hóa từng đơn vị năng lượng.
• Độ nhạy và chính xác cao: Module cảm biến chuyển động PIR có thể phát hiện chuyển động ở khoảng cách lên đến 12m với góc phát hiện 120-180 độ, đảm bảo không bỏ sót bất kỳ hoạt động nào trong khu vực giám sát.

2.2. Giá trị ứng dụng và lợi ích thực tế

Trong thực tế, cảm biến thân nhiệt chuyển động PIR mang lại giá trị kinh tế và tiện ích rõ rệt:

• Tăng tuổi thọ thiết bị: Nhờ khả năng tự động bật/tắt theo nhu cầu, đèn năng lượng mặt trời tích hợp PIR có thể kéo dài thời gian sử dụng pin lên 3-5 lần so với chế độ sáng liên tục.
• Nâng cao tính an toàn: Ánh sáng tự động kích hoạt khi có người di chuyển giúp tăng khả năng quan sát, ngăn ngừa tai nạn và tình huống bất trắc.
• Chi phí vận hành thấp: Sau khi lắp đặt, hệ thống hoạt động hoàn toàn tự động không cần can thiệp thủ công, giảm thiểu chi phí bảo trì.

2.3. Nhược điểm bạn nên biết để sử dụng hiệu quả

Mặc dù có nhiều ưu điểm, cảm biến chuyển động PIR vẫn tồn tại một số hạn chế cần lưu ý:

• Nhạy cảm với nhiệt độ môi trường: Hiệu suất hoạt động của PIR có thể giảm trong điều kiện nhiệt độ cao (trên 35°C) hoặc quá thấp (dưới -10°C).
• Khả năng phát hiện hạn chế với chuyển động chậm: Cảm biến có thể bỏ sót các chuyển động cực chậm hoặc các vật thể có nhiệt độ tương đương môi trường xung quanh.

Để khắc phục những hạn chế này, cần lựa chọn module cảm biến chuyển động chất lượng cao và điều chỉnh thông số phù hợp với điều kiện sử dụng cụ thể.

3. Nguyên lý hoạt động của cảm biến chuyển động PIR

Hiểu rõ nguyên lý hoạt động giúp tối ưu hóa hiệu suất và khắc phục sự cố trong quá trình sử dụng.

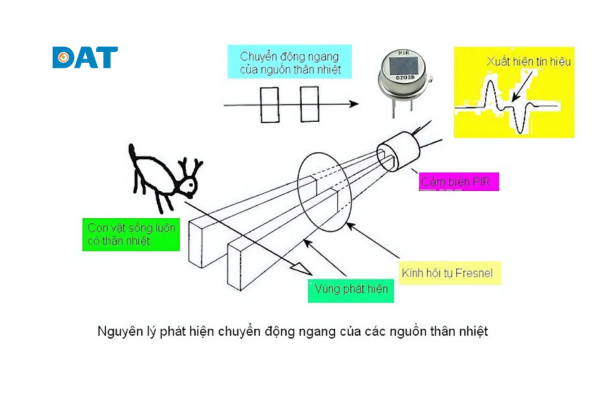

3.1. Cơ chế nhận diện chuyển động bằng bức xạ hồng ngoại

Cảm biến chuyển động PIR hoạt động dựa trên nguyên lý phát hiện sự thay đổi bức xạ hồng ngoại trong không gian giám sát. Mỗi vật thể có nhiệt độ trên 0 độ Kelvin đều phát ra bức xạ hồng ngoại với cường độ tỷ lệ thuận với nhiệt độ.

Khi một người hoặc động vật (có nhiệt độ cơ thể khoảng 37°C) di chuyển trong phạm vi hoạt động, cảm biến sẽ phát hiện sự khác biệt giữa nhiệt độ cơ thể và nhiệt độ môi trường xung quanh (thường khoảng 20-25°C).

Module cảm biến chuyển động PIR sử dụng hai phần tử pyroelectric để so sánh tín hiệu. Khi không có chuyển động, cả hai phần tử nhận được cùng mức bức xạ. Ngay khi có vật thể di chuyển, sự khác biệt tín hiệu giữa hai phần tử sẽ tạo ra xung điện kích hoạt thiết bị.

3.2. Cấu tạo, các thành phần và vai trò ống kính Fresnel

Cảm biến thân nhiệt chuyển động PIR gồm các thành phần chính:

• Phần tử pyroelectric: Là lõi của cảm biến, thường làm từ vật liệu LiTaO3 hoặc PZT, có khả năng chuyển đổi năng lượng nhiệt thành tín hiệu điện.
• Ống kính Fresnel: Đây là thành phần quan trọng giúp tập trung bức xạ hồng ngoại vào phần tử cảm biến. Ống kính được thiết kế với nhiều vùng hội tụ, tạo ra các “vùng nhạy” và “vùng mù” xen kẽ.
• Mạch xử lý tín hiệu: Bao gồm bộ khuếch đại, bộ lọc nhiễu và vi xử lý, có nhiệm vụ phân tích tín hiệu và đưa ra quyết định kích hoạt.

Ống kính Fresnel đóng vai trò quyết định trong việc định hình vùng phát hiện và độ nhạy của cảm biến chuyển động PIR. Thiết kế đặc biệt của ống kính tạo ra mẫu phát hiện dạng “múi cam”, giúp tăng khả năng phát hiện chuyển động ngang và giảm tín hiệu nhiễu từ các chuyển động dọc.

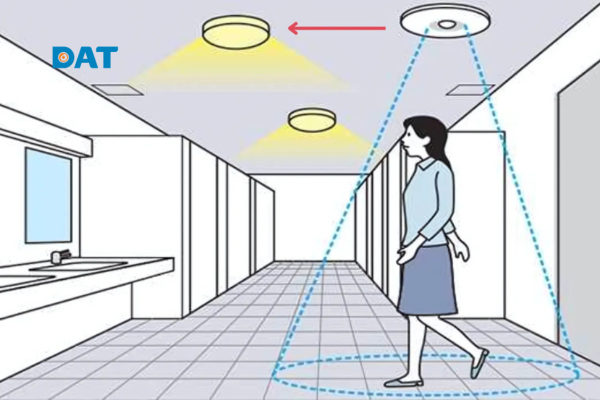

4. So sánh các loại cảm biến chuyển động trên thị trường

Việc lựa chọn đúng loại cảm biến sẽ quyết định hiệu quả và độ bền của toàn bộ hệ thống.

4.1. Cảm biến PIR, cảm biến vi sóng, siêu âm: Nên chọn loại nào?

Cảm biến chuyển động PIR phù hợp nhất cho ứng dụng đèn năng lượng mặt trời nhờ vào tính tiết kiệm năng lượng và độ tin cậy cao trong điều kiện ngoài trời.

Cảm biến vi sóng có khả năng phát hiện qua các vật cản như tường, kính nhưng tiêu thụ điện năng cao hơn đáng kể (20-30mA so với 50μA của PIR), không phù hợp cho hệ thống pin năng lượng mặt trời.

Cảm biến siêu âm hoạt động tốt trong không gian kín nhưng dễ bị ảnh hưởng bởi gió, mưa và các yếu tố môi trường ngoài trời, không lý tưởng cho đèn solar.

4.2. Ưu điểm – hạn chế từng loại cảm biến

Module cảm biến chuyển động PIR vẫn là lựa chọn tối ưu nhất cho các ứng dụng đèn năng lượng mặt trời dựa trên tiêu chí cân bằng giữa hiệu suất, độ bền và chi phí.

5. Ứng dụng thực tế của cảm biến PIR

Công nghệ PIR đã được ứng dụng rộng rãi trong nhiều lĩnh vực khác nhau với hiệu quả cao.

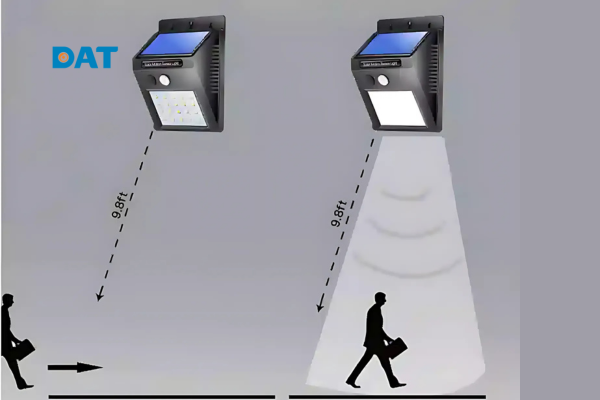

5.1. Đèn năng lượng mặt trời tích hợp PIR

Ứng dụng phổ biến và hiệu quả nhất của cảm biến chuyển động PIR hiện nay chính là trong các hệ thống đèn năng lượng mặt trời. Sự kết hợp này tạo ra giải pháp chiếu sáng thông minh, tiết kiệm năng lượng tối đa.

Đèn solar với PIR hoạt động theo 3 chế độ chính: chế độ mờ liên tục, chế độ sáng tự động khi phát hiện chuyển động, và chế độ tắt hoàn toàn. Module cảm biến chuyển động sẽ điều khiển độ sáng và thời gian hoạt động phù hợp với từng tình huống.

Trong thực tế, đèn năng lượng mặt trời có PIR có thể hoạt động liên tục 3-5 đêm ngay cả khi thời tiết không có nắng, nhờ vào khả năng tối ưu hóa năng lượng của cảm biến thân nhiệt chuyển động.

5.2. Hệ thống giám sát, báo động chống trộm

Cảm biến chuyển động PIR đóng vai trò quan trọng trong các hệ thống an ninh gia đình và doanh nghiệp. Khả năng phát hiện chuyển động chính xác trong bóng tối mà không cần chiếu sáng làm cho PIR trở thành lựa chọn lý tưởng cho các ứng dụng bảo mật.

Các hệ thống báo động hiện đại thường sử dụng mạng lưới nhiều cảm biến PIR để tạo ra vùng bảo vệ toàn diện. Khi kết hợp với camera và thiết bị thông báo, module cảm biến chuyển động PIR có thể phát hiện và cảnh báo xâm nhập trong thời gian thực.

5.3. Điều khiển tự động trong nhà thông minh

Trong xu hướng nhà thông minh (Smarthome), cảm biến PIR được tích hợp vào các thiết bị điều khiển tự động để tối ưu hóa trải nghiệm người dùng và tiết kiệm năng lượng.

Hệ thống chiếu sáng thông minh sử dụng cảm biến thân nhiệt chuyển động có thể tự động điều chỉnh độ sáng theo thời gian trong ngày và mức độ ánh sáng tự nhiên. Khi kết hợp với các cảm biến khác, PIR giúp tạo ra môi trường sống tiện ích và thân thiện.

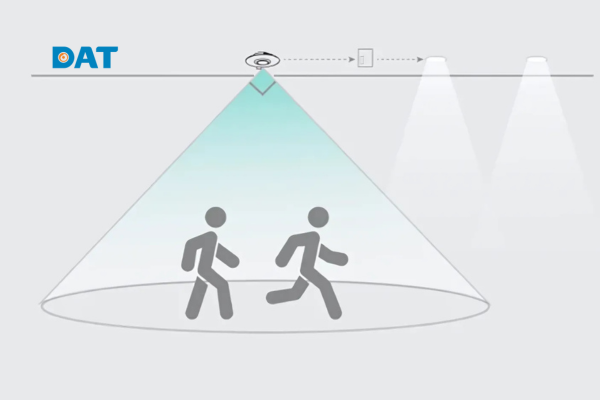

6. Mẹo lưu ý khi lắp đặt đèn năng lượng mặt trời cảm biến chuyển động PIR

Việc lắp đặt đúng cách sẽ tối ưu hóa hiệu suất và kéo dài tuổi thọ của toàn bộ hệ thống.

6.1. Chọn vị trí lắp đặt tối ưu

Vị trí lắp đặt phải đảm bảo cảm biến có tầm nhìn không bị cản trở và có thể bao quát được khu vực cần giám sát. Tránh lắp đặt đối diện nguồn nhiệt lớn (như cửa sổ đón nắng trực tiếp) hoặc gần luồng gió mạnh để tránh báo động sai.

6.2. Điều chỉnh góc phát hiện phù hợp

Hầu hết các cảm biến thân nhiệt chuyển động PIR chất lượng cao đều có khả năng điều chỉnh góc phát hiện và độ nhạy. Việc cài đặt thông số phù hợp với điều kiện thực tế sẽ giúp tối ưu hóa hiệu suất và giảm tình trạng báo động nhầm.

• Góc phát hiện: Điều chỉnh từ 90-180 độ tùy theo nhu cầu sử dụng. Với lối đi, nên chọn góc hẹp (90-120 độ) để tập trung vào khu vực di chuyển chính. Với sân vườn rộng, có thể sử dụng góc rộng (150-180 độ).
• Khoảng cách phát hiện: Có thể điều chỉnh từ 3-12m. Khoảng cách ngắn hơn sẽ giúp tiết kiệm pin nhiều hơn nhưng có thể bỏ sót chuyển động ở xa.
• Thời gian sáng: Thường có thể cài đặt từ 10 giây đến 5 phút. Thời gian ngắn giúp tiết kiệm năng lượng nhưng có thể gây khó chịu nếu đèn tắt quá sớm.

6.3. Xử lý các lỗi hay gặp khi lắp đặt

Lắp đặt cảm biến PIR thường sẽ xảy ra các lỗi nhỏ. Dưới đây là một số lỗi phổ biến khi lắp đặt.

• Đèn sáng liên tục: Thường do cảm biến chuyển động PIR bị nhiễu từ nguồn nhiệt hoặc chuyển động liên tục (cây cối, động vật). Giải pháp là điều chỉnh vị trí lắp đặt hoặc giảm độ nhạy.
• Đèn không sáng khi có người: Có thể do pin yếu, cảm biến bị che khuất hoặc vị trí lắp đặt không phù hợp. Cần kiểm tra tình trạng pin và điều chỉnh góc lắp đặt.
• Phát hiện không chính xác: Module cảm biến chuyển động có thể bị ảnh hưởng bởi thời tiết, độ ẩm hoặc bụi bẩn. Vệ sinh định kỳ ống kính PIR và kiểm tra kết nối sẽ giúp duy trì hiệu suất ổn định.
• Tuổi thọ pin ngắn: Nếu đèn năng lượng mặt trời có PIR không hoạt động được như thời gian cam kết, cần kiểm tra lại cài đặt thời gian sáng, độ nhạy và vị trí tấm pin solar.

Cảm biến chuyển động PIR đã và đang chứng minh giá trị không thể thay thế trong các hệ thống đèn năng lượng mặt trời hiện đại. Với khả năng tiết kiệm năng lượng vượt trội, độ tin cậy cao và chi phí hợp lý, module cảm biến chuyển động PIR xứng đáng là lựa chọn hàng đầu cho mọi ứng dụng chiếu sáng thông minh.

Việc hiểu rõ nguyên lý hoạt động, ưu nhược điểm và cách lắp đặt đúng cách sẽ giúp bạn tận dụng tối đa hiệu suất của cảm biến thân nhiệt chuyển động PIR.

Hãy liên hệ với DAT Group qua site https://datsolar.com/ chúng tôi với kinh nghiệm nhiều năm trong lĩnh vực chiếu sáng năng lượng mặt trời luôn sẵn sàng đồng hành cùng bạn trong việc lựa chọn và triển khai các giải pháp tối ưu nhất.

Nguồn tham khảo:

[1] (Homematic, 2023)
