RS485 là gì? Ứng dụng của RS485 trong điện mặt trời
RS485 là chuẩn giao tiếp nối tiếp nổi tiếng trong công nghiệp, được ứng dụng rộng rãi trong hệ thống điện năng lượng mặt trời để truyền dữ liệu ổn định giữa inverter, cảm biến và thiết bị giám sát. Bài viết này sẽ giúp bạn hiểu rõ RS485 là gì, nguyên lý hoạt động, đặc điểm kỹ thuật, so sánh RS485 với các chuẩn khác, và vai trò quan trọng của RS485 trong vận hành hệ thống năng lượng mặt trời hiện đại của DAT Group.
1. Tiêu chuẩn RS485 là gì?

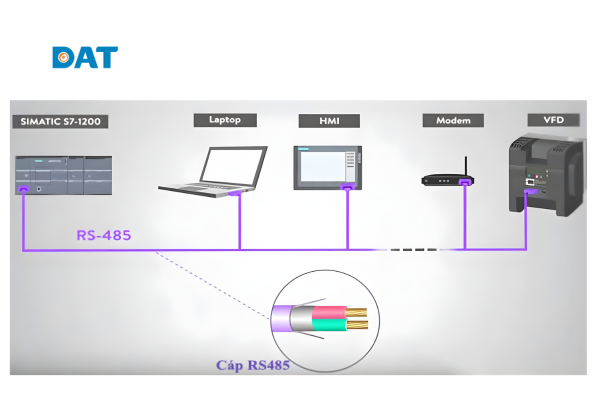

RS485 (TIA/EIA-485) là một chuẩn giao tiếp nối tiếp công nghiệp giúp truyền tín hiệu dữ liệu ổn định ở khoảng cách xa lên đến 1.200 m và trong môi trường có nhiều nhiễu điện từ. Chuẩn này được thiết kế để cho phép nhiều thiết bị cùng kết nối và trao đổi dữ liệu trên một đường truyền vật lý duy nhất, từ đó tối ưu hóa hệ thống kết nối trong các ứng dụng công nghiệp – bao gồm cả điện mặt trời và tự động hóa nhà xưởng.
Tiêu chuẩn này sử dụng phương pháp truyền tín hiệu cân bằng (balanced transmission) – tức là dữ liệu được gửi trên hai dây dẫn A và B – giúp truyền ổn định, chống nhiễu hiệu quả và duy trì tín hiệu ổn định ngay cả khi cáp kéo dài hàng kilomet.
Một ưu điểm nổi bật khác, RS485 hỗ trợ kết nối đa điểm với tối đa 32 thiết bị trên cùng một đường bus. Nhờ vậy, hệ thống tự động hóa và giám sát năng lượng có thể mở rộng linh hoạt mà vẫn tiết kiệm chi phí dây dẫn, nâng cao hiệu suất quản lý và vận hành tổng thể.
2. Nguyên lý hoạt động của RS485
RS485 hoạt động theo nguyên lý truyền tín hiệu vi sai (differential signaling) trên cặp dây xoắn đôi A và B, giúp tăng độ tin cậy trong truyền dữ liệu đường dài (tới 1200m) và giảm thiểu nhiễu điện từ – đặc biệt những môi trường nhiều nhiễu điện từ như các nhà máy năng lượng mặt trời.
Cơ chế tín hiệu vi sai và chống nhiễu
- Dữ liệu mã hóa thông qua chênh lệch điện áp giữa dây A và dây B.
- Tín hiệu vi sai giúp lọc bỏ common-mode noise, tín hiệu nhiễu đồng thời trên cả hai dây bị triệt tiêu.
- Cáp xoắn đôi giảm thiểu nhiễu điện từ bên ngoài, đảm bảo truyền tín hiệu ổn định.
Giao tiếp bán song công (Half-Duplex)
- RS485 thường thiết lập giao tiếp bán song công sử dụng cặp dây A-B để truyền và nhận dữ liệu tuần tự.
- Giao thức như Modbus điều phối thiết bị truyền trên bus, đảm bảo chỉ một thiết bị truyền tại một thời điểm.
- Giúp tiết kiệm dây dẫn và giảm chi phí.
Cấu hình truyền dữ liệu

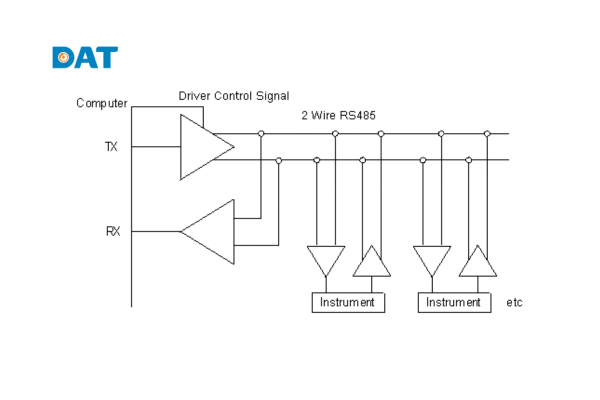

- Hai dây (bán song công): truyền dữ liệu một chiều tại một thời điểm trên cặp dây chung, phù hợp với nhiều ứng dụng giám sát và SCADA.

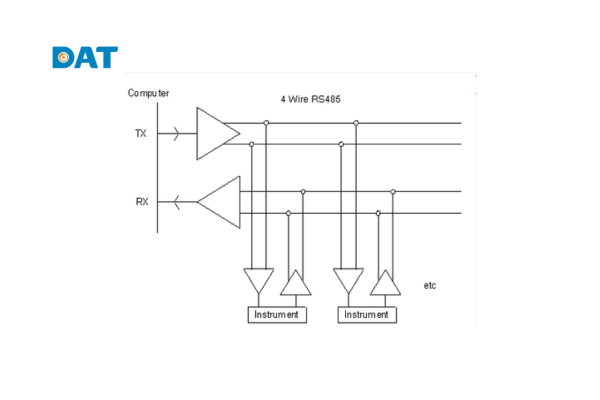

- Bốn dây (song công toàn phần): dùng 2 cặp dây riêng biệt cho truyền và nhận dữ liệu đồng thời, có thể truyền nhận song song.
Kiến trúc chủ-tớ
- Mạng RS485 gồm một thiết bị chủ khởi tạo giao tiếp và nhiều thiết bị tớ đáp ứng theo địa chỉ riêng biệt.
- Thiết bị chủ điều phối việc kiểm soát bus và truyền thông.
3. Đặc điểm kỹ thuật của tín hiệu RS485
RS485 là tiêu chuẩn kỹ thuật tín hiệu số vi sai, hỗ trợ tối đa 32 nút kết nối, khoảng cách truyền lên tới 1.200 mét (4.000 feet) và tốc độ dữ liệu tối đa 10 Mbps.
Chuẩn này sử dụng giao diện cáp xoắn đôi hai dây cân bằng, hỗ trợ giao tiếp đa điểm với cả bán song công và toàn song công, cùng khả năng chống nhiễu cực cao trong môi trường công nghiệp. Những thông số kỹ thuật dưới đây giúp RS485 hoạt động hiệu quả trong các hệ thống năng lượng mặt trời và môi trường công nghiệp phức tạp.
Thông số kỹ thuật chính
| Đặc điểm kỹ thuật | Chi tiết |
| Tín hiệu truyền | Differential signaling qua cặp dây xoắn đôi có lớp chống nhiễu |
| Số lượng nút tối đa | 32 thiết bị tải trên cùng một bus |
| Khoảng cách truyền dữ liệu | Tối đa 1.200 mét (4.000 feet); có thể mở rộng với repeater |
| Tốc độ dữ liệu | Đạt đến 10 Mbps ở khoảng cách ngắn (~12 m), giảm dần khi dây dài hơn |
| Phạm vi chế độ chung | -7V đến +12V |
| Điện áp đầu ra trình điều khiển | -7V đến +12V (không tải) |
| Điện áp đầu vào máy thu | -7V đến +12V |
| Độ nhạy đầu vào máy thu | ±200 mV |
| Trở kháng đầu vào máy thu | ≥12 kΩ |
| Công suất tải bus | 54 Ω, hỗ trợ đồng thời 32 máy thu song song |
| Thiết kế mạng | Daisy chain (dạng chuỗi) hoặc bus topology; tránh dạng sao hoặc vòng |
| Chuẩn quốc tế | TIA/EIA-485 đạt khả năng mở rộng, độ chính xác và hiệu suất cao |
| Tương thích RS422 | RS485 vượt trội về mức độ ổn định và tốc độ |
Các đặc điểm nổi bật :
- Cáp xoắn đôi có lớp chống nhiễu (shielded twisted pair) triệt tiêu hiệu quả nhiễu điện từ, giúp đường truyền ổn định trong môi trường công nghiệp phức tạp.
- Thiết kế bus đa điểm, cho phép nhiều thiết bị cùng kết nối và các bộ điều khiển có thể ngắt kết nối linh hoạt để tránh xung đột tín hiệu (bus release).
- Biên độ chế độ chung rộng giữ dữ liệu an toàn khi có chênh lệch điện thế đất giữa các thiết bị.
- Hỗ trợ cả truyền bán song công (half-duplex) và toàn song công (full-duplex), và bán song công là cấu hình phổ biến nhất cho mạng đa điểm.
- Tốc độ quay đầu ra thiết bị có thể được giới hạn nhằm giảm nhiễu điện từ (EMI), hữu ích cho các ứng dụng yêu cầu tốc độ dữ liệu chậm hơn.
4. So sánh RS485 với các chuẩn giao tiếp khác
Trong lĩnh vực truyền thông công nghiệp, RS232, RS422 và RS485 là ba chuẩn phổ biến nhất. Tuy nhiên, RS485 nổi bật hơn nhờ phạm vi truyền dữ liệu xa, khả năng chống nhiễu tốt và hỗ trợ kết nối đa điểm, nên được ứng dụng rộng rãi trong hệ thống năng lượng mặt trời, tự động hóa và nhà máy thông minh.
| Tiêu chí | RS232 | RS422 | RS485 |
| Kiểu truyền | Point-to-Point | Master–Slave | Multi-Point |
| Khoảng cách | < 15 m | ~ 1.200 m | ~ 1.200 m |
| Số thiết bị | 2 | 10 | 32+ |
| Khả năng chống nhiễu | Thấp | Trung bình | Cao |
| Ứng dụng | PC, Modem | Thiết bị công nghiệp | Solar, BMS, SCADA |
| Chi phí triển khai | Thấp | Trung bình | Hiệu quả cao |
Trong môi trường năng lượng mặt trời, RS485 được ưa chuộng vì vừa chống nhiễu mạnh, chi phí thấp hơn Ethernet hoặc CAN, vừa đáp ứng tốt cho cả dự án dân dụng lẫn thương mại quy mô lớn, mang lại hiệu suất truyền thông ổn định và tiết kiệm chi phí vận hành.
5. Ứng dụng của RS485
RS485 không chỉ phổ biến trong công nghiệp mà còn đóng vai trò quan trọng trong hệ thống năng lượng mặt trời, nơi yêu cầu giao tiếp ổn định, dữ liệu chính xác và khả năng kết nối nhiều thiết bị cùng lúc. Chuẩn này giúp nhà máy hoặc hộ gia đình có thể giám sát, điều khiển, và tối ưu hiệu suất vận hành của toàn hệ thống một cách dễ dàng.
5.1. Trong tự động hóa công nghiệp
Trong môi trường sản xuất, RS485 được xem là “xương sống” của các mạng PLC và hệ thống điều khiển. Chuẩn này cho phép đồng bộ dữ liệu giữa cảm biến, rơ-le, biến tần và bộ điều khiển trung tâm, giúp dây chuyền vận hành nhịp nhàng, chính xác.
Ngoài ra, RS485 cũng được ứng dụng trong hệ thống DCS (Điều khiển phân tán), giúp truyền lệnh đến nhiều điểm điều khiển khác nhau mà vẫn đảm bảo độ tin cậy cao.
5.2. Trong hệ thống giám sát và SCADA
Trong nhà máy điện mặt trời, RS485 là cầu nối truyền thông giữa inverter, bộ điều khiển sạc, logger dữ liệu và hệ thống BMS. Chuẩn truyền vi sai này giúp truyền tải dữ liệu nhanh, ổn định, kể cả khi khoảng cách lớn hoặc tín hiệu bị nhiễu.
Các hệ thống SCADA sử dụng RS485 để thu thập thông tin như công suất phát, điện áp, dòng điện hoặc trạng thái biến tần, giúp người quản lý giám sát thời gian thực và phòng ngừa sự cố hiệu quả.
5.3. Trong điều khiển tòa nhà (BMS) và hệ thống y tế
Trong các công trình xây dựng thông minh, RS485 là chuẩn giao tiếp chủ đạo của hệ thống BMS – dùng để điều khiển chiếu sáng, HVAC (điều hòa không khí), cảm biến năng lượng và an ninh.
Nhờ cơ chế truyền tín hiệu vi sai, RS485 hoạt động ổn định trên đường dây dài hàng trăm mét, lý tưởng cho nhà cao tầng hoặc bệnh viện – nơi có số lượng thiết bị lớn cần giám sát liên tục.
5.4. Ứng dụng mở rộng và truyền tín hiệu xa

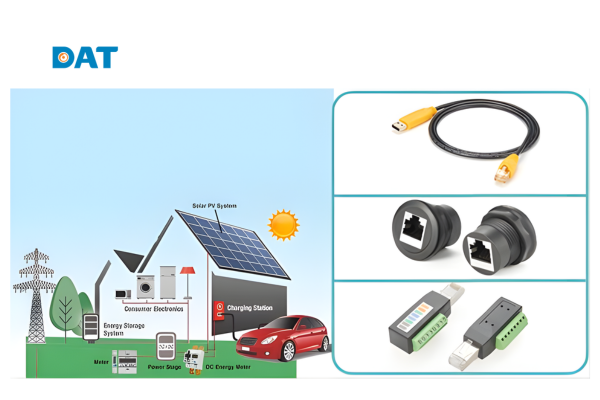

Không chỉ trong điện mặt trời, RS485 còn được ứng dụng rộng trong các hệ thống lưu trữ năng lượng (ESS) và pin Lithium (LiFePO₄). Chuẩn này hỗ trợ kết nối giữa inverter hybrid, bộ lưu điện và bộ giám sát thông minh (như ESP32 hoặc Raspberry Pi).
Ví dụ: Người dùng có thể sử dụng phần mềm Solar Assistant để lấy dữ liệu trực tiếp từ inverter qua cổng RS485 mà không ảnh hưởng đến hệ thống vận hành khép kín (closed-loop), đồng thời tối ưu hóa việc điều khiển và quản lý năng lượng tại nhà hoặc doanh nghiệp.
5.5. Ứng dụng của RS485 trong hệ thống điện mặt trời
RS485 giữ vai trò trung tâm trong việc truyền thông và điều khiển các thiết bị trong hệ thống điện mặt trời hiện đại. Chuẩn giao tiếp này kết nối các bộ biến tần (inverter), đồng hồ đo điện (smart meter), cảm biến môi trường và bộ giám sát trung tâm như Data Logger hoặc SCADA, giúp hệ thống vận hành ổn định và hiệu quả.
Chuẩn RS485 truyền dữ liệu theo thời gian thực, hỗ trợ giao tiếp hai chiều, cho phép người dùng giám sát các thông số quan trọng như công suất phát điện, điện áp, dòng điện và các cảnh báo. Đồng thời, RS485 còn giúp trung tâm điều khiển gửi lệnh bật/tắt, giới hạn công suất và cập nhật firmware cho thiết bị, tối ưu hóa hiệu suất vận hành và giảm thời gian bảo trì.
Nhờ khả năng kết nối nhiều thiết bị trên cùng một đường truyền và chống nhiễu mạnh, RS485 tạo thành mạng lưới điều khiển tập trung, rất phù hợp với các hệ thống điện mặt trời quy mô lớn cần truyền dữ liệu chính xác và bền bỉ.
Tóm lại RS485 là chuẩn truyền thông công nghiệp bền vững, đáng tin cậy và tiết kiệm chi phí, đặc biệt phù hợp cho ngành năng lượng tái tạo. Trong các hệ thống điện mặt trời do DAT Group triển khai, RS485 giúp kết nối tối ưu giữa inverter, cảm biến, smart meter và SCADA, nâng cao hiệu suất giám sát và vận hành.
Tìm hiểu thêm các giải pháp năng lượng mặt trời tiên tiến tại: https://datsolar.com/ – DAT Group, đơn vị tiên phong về công nghệ điện mặt trời và lưu trữ năng lượng tại Việt Nam.
