Cấu tạo & nguyên lý bo mạch đèn năng lượng mặt trời chi tiết
Trong thời đại hiện nay, năng lượng tái tạo, đèn năng lượng mặt trời đã trở thành giải pháp chiếu sáng bền vững và tiết kiệm. Tuy nhiên, ít người nhận ra rằng thiết bị điều khiển mọi hoạt động của chúng chính là bo mạch đèn năng lượng mặt trời. Đây không chỉ là một bảng mạch đơn thuần mà là một hệ thống vi điện tử phức tạp, quản lý từ việc thu nạp năng lượng đến điều khiển chiếu sáng thông minh. Bài viết này, DAT Group sẽ đi sâu phân tích kỹ thuật về cấu tạo, nguyên lý hoạt động, các công nghệ tiên tiến và kinh nghiệm lựa chọn bo mạch đèn LED năng lượng mặt trời để tối ưu hóa hiệu suất và tuổi thọ cho hệ thống chiếu sáng của bạn.
1. Tổng quan về bo mạch đèn năng lượng mặt trời
Để thực sự hiểu tầm quan trọng của bo mạch đèn năng lượng mặt trời, chúng ta cần nhìn nhận nó không chỉ là một linh kiện, mà là trung tâm điều khiển chiến lược của toàn bộ hệ thống.
1.1. Khái niệm và vai trò của bo mạch trong hệ thống đèn năng lượng mặt trời
Bo mạch đèn năng lượng mặt trời (hay còn gọi là mạch điều khiển đèn năng lượng mặt trời, mạch đèn solar) là một bộ phận điện tử trung tâm, được ví như “bộ não” của đèn năng lượng mặt trời. Nhiệm vụ chính của nó là điều khiển toàn bộ quá trình hoạt động của đèn, từ việc thu nạp năng lượng đến việc phát sáng và các tính năng thông minh khác.
Vai trò quan trọng của bo mạch đèn LED năng lượng mặt trời bao gồm: bảo vệ pin khỏi quá sạc và quá xả, tối ưu hóa hiệu suất sử dụng năng lượng, điều khiển độ sáng đèn theo thời gian và đảm bảo tuổi thọ cao cho toàn bộ hệ thống.

1.2. Phân loại bo mạch đèn năng lượng mặt trời hiện nay
Sự đa dạng của bo mạch đèn năng lượng mặt trời phản ánh nhu cầu và ứng dụng khác nhau, được dựa trên nhiều tiêu chí:
Tiêu chí | Loại mạch | Đặc điểm |

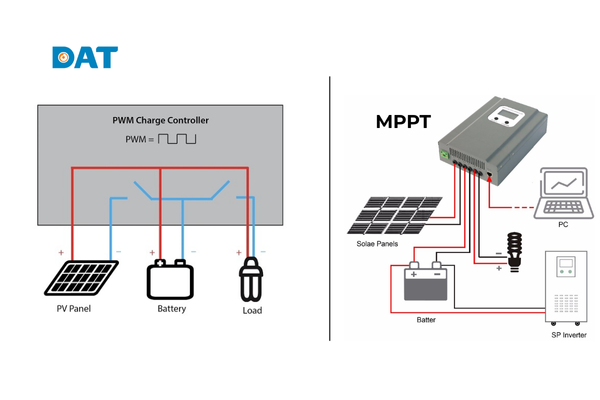

Theo công nghệ điều khiển sạc | Mạch PWM (Pulse Width Modulation) | Phổ biến hơn, chi phí thấp, hiệu suất sạc trung bình. |
Mạch MPPT (Maximum Power Point Tracking) | Cao cấp hơn, hiệu suất sạc tối ưu (có thể tăng 10-30% hiệu suất sạc), | |
Theo tính năng điều khiển | Mạch cơ bản | Chỉ có tính năng bật/tắt tự động và sạc/xả |

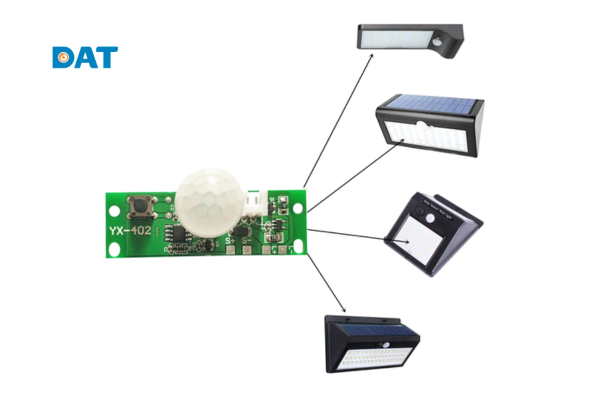

Mạch tích hợp cảm biến | Đèn năng lượng mặt trời tích hợp mạch cảm biến chuyển động (PIR) | |
Mạch có remote điều khiển | Cho phép người dùng tùy chỉnh chế độ chiếu sáng, hẹn giờ. | |
Theo loại pin sử dụng | Mạch cho pin Lithium-ion (Li-ion), Lithium-sắt-photphat (LiFePO4) | Mỗi loại pin yêu cầu thuật toán sạc/xả khác nhau |
1.3. Ứng dụng thực tế của bo mạch trong các loại đèn năng lượng mặt trời
Bo mạch đèn năng lượng mặt trời được ứng dụng rộng rãi trong đèn đường, đèn sân vườn, đèn cảnh báo và đèn trang trí.
- Đèn đường năng lượng mặt trời: Điều khiển chu kỳ chiếu sáng đêm, tích hợp cảm biến chuyển động và điều khiển công suất để tiết kiệm năng lượng.

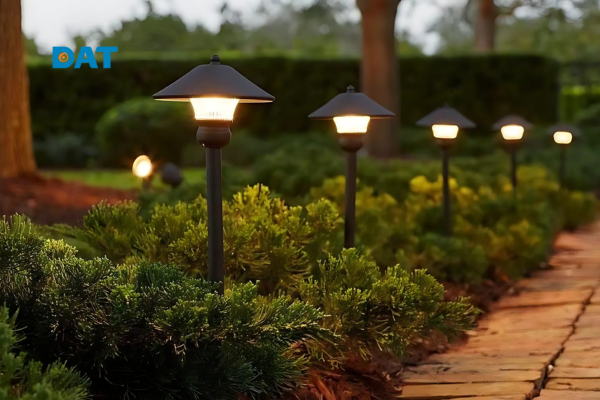

- Đèn sân vườn, đèn trụ cổng: Điều khiển bật/tắt tự động, thường sử dụng mạch cảm biến ánh sáng đơn giản.
- Đèn cắm trại, đèn khẩn cấp: Đảm bảo sạc pin hiệu quả và cung cấp nguồn điện ổn định khi cần thiết.
- Đèn năng lượng mặt trời trong nhà: Tích hợp cảm biến và các chế độ điều khiển linh hoạt hơn.

2. Cấu tạo chi tiết của bo mạch đèn năng lượng mặt trời
Một cái nhìn sâu hơn vào các thành phần sẽ giúp chúng ta hiểu cách bo mạch đèn năng lượng mặt trời vận hành.
2.1. Các linh kiện chính: tấm pin, IC điều khiển, cảm biến, tụ điện, MOSFET, LED
Bo mạch đèn năng lượng mặt trời bao gồm nhiều linh kiện điện tử quan trọng. IC điều khiển là bộ phận trung tâm, thường sử dụng các chip chuyên dụng như YX8018, QX5252 hoặc các vi điều khiển lập trình được.
Cảm biến ánh sáng (LDR) giúp bo mạch đèn LED năng lượng mặt trời nhận biết điều kiện ánh sáng môi trường để tự động bật/tắt đèn. MOSFET đóng vai trò công tắc điện tử điều khiển dòng điện đến LED. Tụ điện và cuộn cảm tạo thành mạch dao động, tăng áp để cung cấp điện áp phù hợp cho LED.

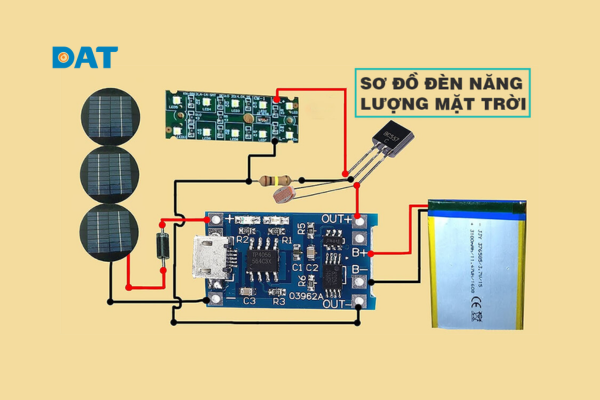

2.2. Sơ đồ mạch điện đèn năng lượng mặt trời và chức năng từng bộ phận
Sơ đồ mạch điện cơ bản của một hệ thống đèn năng lượng mặt trời tích hợp mạch cảm biến thường gồm:
- Tấm pin mặt trời: Chuyển đổi ánh sáng thành điện DC.
- Điốt chống ngược: Đảm bảo dòng điện chỉ chạy một chiều từ pin xuống bo mạch.
- Bộ điều khiển sạc (Charging Controller): Một phần của bo mạch, bao gồm IC điều khiển và các linh kiện liên quan, quản lý quá trình sạc pin, ngăn ngừa quá sạc/xả.
- Pin lưu trữ (pin-lithium): Nơi tích trữ năng lượng điện.
- Cảm biến ánh sáng (LDR): Phát tín hiệu cho IC khi trời tối.
- Bộ điều khiển tải (Load Controller): Một phần của bo mạch, điều khiển bật/tắt LED và các chế độ chiếu sáng.
- Chip LED: Phát ra ánh sáng.

2.3. Cách nhận biết bo mạch chất lượng cao
Bo mạch đèn năng lượng mặt trời chất lượng cao có đặc điểm: PCB dày, màu xanh đậm, hàn linh kiện đều và chắc chắn. IC điều khiển sử dụng chip chính hãng có thông số kỹ thuật rõ ràng. Các linh kiện như tụ điện, cuộn cảm có thông số phù hợp với thiết kế mạch.
Mạch chất lượng tốt thường có thêm các tính năng bảo vệ như chống quá sạc, quá xả, ngắn mạch và quá nhiệt. Mạch đèn LED năng lượng mặt trời tự động bật tắt cao cấp còn tích hợp điều khiển PWM để điều chỉnh độ sáng mượt mà.
3. Nguyên lý hoạt động của bo mạch đèn năng lượng mặt trời
Đi sâu vào các quy trình chính sẽ làm rõ hơn cách bo mạch tối ưu hóa năng lượng và điều khiển đèn.
3.1. Quy trình nạp và xả pin qua bo mạch
- Quy trình nạp (ban ngày): Khi có ánh nắng mặt trời, tấm pin quang điện tạo ra dòng điện một chiều (DC). Dòng điện này được dẫn đến bo mạch đèn năng lượng mặt trời. Bộ điều khiển sạc trên bo mạch sẽ điều tiết điện áp và dòng điện, đảm bảo pin lưu trữ được sạc đúng cách.
- Quy trình xả (ban đêm): Khi trời tối, cảm biến ánh sáng trên bo mạch phát hiện thiếu sáng và gửi tín hiệu đến IC điều khiển. IC sẽ kích hoạt công tắc điện tử (MOSFET) để cho phép dòng điện từ pin lưu trữ chạy đến chip LED, làm đèn sáng.
3.2. Cách bo mạch điều khiển bật/tắt đèn tự động theo ánh sáng
Đây là tính năng cốt lõi của mạch đèn LED năng lượng mặt trời tự động bật tắt:
- Ban ngày: Cảm biến ánh sáng (thường là quang trở LDR) nhận diện đủ ánh sáng. Điện trở của LDR giảm xuống, gửi tín hiệu đến IC điều khiển. IC hiểu rằng trời đang sáng và giữ cho mạch cấp điện cho LED ở trạng thái ngắt.
- Ban đêm: Mức độ ánh sáng giảm xuống dưới ngưỡng cài đặt. Điện trở của LDR tăng lên, thay đổi tín hiệu gửi về IC. IC phân tích tín hiệu này, xác định trời đã tối, và kích hoạt công tắc điện tử (MOSFET) để cấp nguồn từ pin cho chip LED, khiến đèn tự động sáng.

3.3. Vai trò của cảm biến và IC điều khiển trong bo mạch
IC điều khiển là “bộ não” của đèn năng lượng mặt trời tích hợp mạch cảm biến, xử lý tín hiệu từ cảm biến ánh sáng và điều khiển toàn bộ hoạt động của hệ thống. IC thường được lập trình với các chế độ hoạt động khác nhau như bật/tắt đơn giản, điều chỉnh độ sáng theo thời gian, hoặc chế độ cảm biến chuyển động.
Cảm biến ánh sáng không chỉ nhận biết ngày/đêm mà còn có thể điều chỉnh độ sáng LED theo cường độ ánh sáng môi trường. Một số mạch cao cấp tích hợp thêm cảm biến nhiệt độ để bù trừ sự thay đổi đặc tính của pin theo nhiệt độ.
4. Các lỗi thường gặp và cách sửa chữa bo mạch đèn năng lượng mặt trời
Mặc dù được thiết kế bền bỉ, bo mạch đèn năng lượng mặt trời vẫn có thể gặp sự cố. Việc hiểu các lỗi phổ biến và cách khắc phục là rất quan trọng.

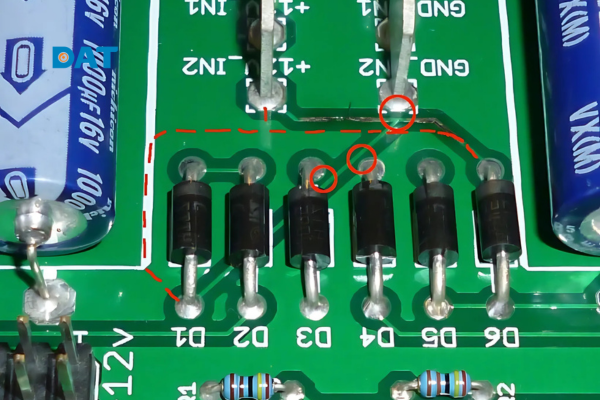

4.1. Dấu hiệu nhận biết bo mạch bị hỏng
Dấu hiệu hỏng hóc thường rất rõ ràng, nhưng cần phân tích để xác định lỗi thuộc về bo mạch hay các thành phần khác:
- Đèn không sáng vào ban đêm dù pin đã được sạc đầy: Đây là dấu hiệu mạnh mẽ nhất của lỗi bo mạch. Có thể là lỗi ở mạch điều khiển xả, MOSFET cấp nguồn cho LED, hoặc IC điều khiển không nhận diện được tín hiệu tối từ cảm biến ánh sáng.
- Đèn sáng yếu bất thường: Có thể do pin yếu (nhưng nếu pin vẫn tốt, thì là lỗi bo mạch không cấp đủ dòng hoặc mạch điều khiển LED bị lỗi), hoặc tụ điện trên bo mạch bị khô/hỏng, gây ra dao động điện áp.
- Đèn sáng liên tục vào ban ngày: Dấu hiệu lỗi cảm biến ánh sáng trên bo mạch hoặc lỗi IC không xử lý được tín hiệu từ cảm biến.
- Đèn không sạc pin dù có nắng và tấm pin tốt: Lỗi ở mạch sạc trên bo mạch, điốt chống ngược hoặc MOSFET điều khiển sạc.
- Pin bị phồng: Rất nguy hiểm! Đây là dấu hiệu của lỗi mạch bảo vệ quá sạc hoặc bộ điều khiển sạc trên bo mạch không hoạt động đúng.
- Các tính năng thông minh không hoạt động: Lỗi IC điều khiển hoặc bộ phận cảm biến/nhận tín hiệu trên bo mạch.

4.2. Nguyên nhân phổ biến gây lỗi bo mạch
Các nguyên nhân gây hỏng bo mạch đèn năng lượng mặt trời thường liên quan đến môi trường và chất lượng linh kiện:
- Thấm nước và ẩm ướt: Là nguyên nhân hàng đầu gây ăn mòn chân linh kiện, đường mạch và chập mạch.
- Quá nhiệt: Do tản nhiệt kém, quá tải hoặc nhiệt độ môi trường khắc nghiệt, làm giảm tuổi thọ các linh kiện công suất.
- Sốc điện / Sét đánh: Điện áp tăng đột biến do sét hoặc sự cố điện có thể phá hủy linh kiện nhạy cảm.
- Quá tải: Khi công suất đèn LED hoặc pin vượt quá khả năng chịu tải của bo mạch, dẫn đến quá nhiệt và hỏng hóc.
- Lão hóa linh kiện: Một số linh kiện (như tụ điện) có tuổi thọ giới hạn, sẽ giảm hiệu suất và gây lỗi sau thời gian dài sử dụng.
- Lỗi sản xuất: Bao gồm mối hàn kém chất lượng, linh kiện lỗi ngay từ đầu, hoặc thiết kế mạch không tối ưu.
4.3. Hướng dẫn kiểm tra, sửa chữa và thay thế bo mạch
Kiểm tra bo mạch đèn năng lượng mặt trời bằng cách đo điện áp pin, kiểm tra tình trạng cảm biến ánh sáng, và đo điện trở các linh kiện chính. Sử dụng đồng hồ vạn năng để đo continuity của các đường mạch và kiểm tra tình trạng hàn.
Sửa chữa có thể bao gồm: thay thế IC điều khiển bị cháy, hàn lại các mối hàn lỏng, thay cảm biến ánh sáng, hoặc thay toàn bộ mạch nếu hỏng nặng. Khi thay thế, cần chọn bo mạch đèn LED năng lượng mặt trời có thông số tương đương với mạch gốc.
4.4. Lưu ý khi bảo trì, bảo dưỡng bo mạch đèn năng lượng mặt trời
Để kéo dài tuổi thọ của bo mạch đèn năng lượng mặt trời, bạn cần biết cách bảo trì, bảo dưỡng đúng, phù hợp với thiết bị:
- Chống thấm nước triệt để: Đây là yếu tố sống còn. Đảm bảo vỏ đèn được thiết kế chống thấm tốt (đạt chuẩn IP cao như IP65, IP67), và tất cả các lỗ cáp, vị trí nối đều được bịt kín bằng keo silicone hoặc gioăng cao su.
- Kiểm soát nhiệt độ: Đảm bảo bo mạch có đủ không gian thông thoáng để tản nhiệt, đặc biệt ở những vùng khí hậu nóng. Tránh lắp đèn ở nơi bị ánh nắng trực tiếp chiếu vào phần thân chứa bo mạch trong thời gian dài.
- Bảo vệ khỏi sốc điện: Sử dụng các thiết bị chống sét lan truyền hoặc đảm bảo hệ thống tiếp địa tốt nếu đèn được lắp đặt ở khu vực có nguy cơ sét đánh cao.
- Vệ sinh định kỳ: Mặc dù không trực tiếp vệ sinh bo mạch, việc vệ sinh tấm pin và vỏ đèn giúp duy trì hiệu suất tổng thể, giảm tải cho bo mạch.
- Tránh tháo lắp không cần thiết: Mỗi lần tháo lắp đều có nguy cơ gây hỏng hóc hoặc lỏng lẻo kết nối.

5. Kinh nghiệm chọn mua và lắp đặt bo mạch đèn năng lượng mặt trời
Việc chọn đúng bo mạch và lắp đặt đúng kỹ thuật không chỉ giúp đèn năng lượng mặt trời hoạt động ổn định, mà còn kéo dài tuổi thọ thiết bị và tối ưu hiệu suất sử dụng.
5.1. Tiêu chí lựa chọn bo mạch phù hợp nhu cầu sử dụng
Chọn bo mạch đèn năng lượng mặt trời phù hợp: công suất LED, điện áp pin, tính năng điều khiển và chất lượng linh kiện. Đối với đèn công suất thấp (<5W), có thể chọn mạch đơn giản..
Tính năng cần thiết bao gồm: bảo vệ pin, điều khiển PWM, cảm biến ánh sáng nhạy và timer lập trình.

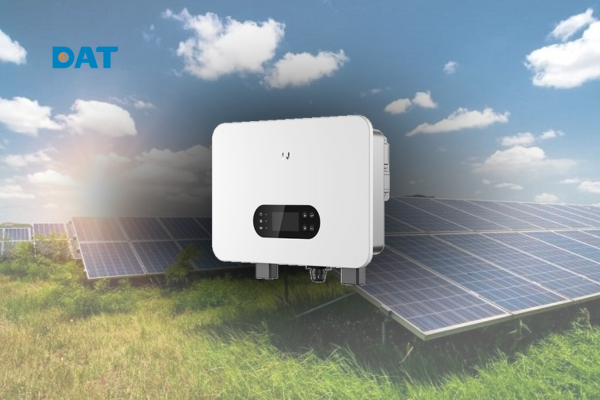

Tương thích với hệ thống hybrid inverter: Đối với các hệ thống điện mặt trời lớn hơn, nơi có thể tích hợp đèn năng lượng mặt trời vào hệ thống điện lưới, việc lựa chọn các giải pháp inverter hybrid Goodwe ES Uniq Series như 5kW 1 pha, 6kW 1 pha, 8kW 1 pha, 10kW 1 pha, hoặc 12kW 1 pha từ các nhà cung cấp uy tín như DAT Group sẽ giúp bạn tối ưu hóa việc quản lý năng lượng tổng thể cho toàn bộ ngôi nhà hoặc công trình.
5.2. Lưu ý khi lắp đặt và sử dụng để tăng tuổi thọ bo mạch
Lắp đặt bo mạch đèn năng lượng mặt trời trong vỏ kín nước, tránh tiếp xúc trực tiếp với môi trường. Đấu nối các dây đúng cực tính và cố định chắc chắn. Tấm pin cần được lắp đặt hướng nam, góc nghiêng phù hợp với vĩ độ địa lý.
Sử dụng dây dẫn chất lượng tốt, có tiết diện phù hợp với dòng điện. Bảo vệ mạch đèn LED năng lượng mặt trời tự động bật tắt khỏi sét đánh và điện áp đột biến. Định kỳ kiểm tra và vệ sinh để đảm bảo hoạt động ổn định lâu dài.

5.3. Địa chỉ mua bo mạch đèn năng lượng mặt trời uy tín
Để đảm bảo hiệu suất và độ bền cho đèn năng lượng mặt trời, việc lựa chọn bo mạch chất lượng là yếu tố then chốt. Hãy ưu tiên nhà cung cấp uy tín, có bảo hành rõ ràng và hỗ trợ kỹ thuật, đặc biệt là các doanh nghiệp chuyên về điện tử và có kinh nghiệm trong lĩnh vực đèn năng lượng mặt trời.
Nên mua bo mạch từ các thương hiệu có tên tuổi, kèm giấy tờ chứng nhận chất lượng, và tuyệt đối tránh sản phẩm giá rẻ không rõ nguồn gốc.
Để liên hệ với DAT Group, hãy truy cập vào trang web https://datsolar.com/ để chúng tôi có thể tư vấn giải pháp đèn năng lượng mặt trời hiệu quả, bảo vệ không gian và sức khỏe của bạn.
