GIẢI PHÁP KHI SỬ DỤNG MÁY PHÁT ĐIỆN LỚN HƠN CÔNG SUẤT INVERTER TRONG HỆ THỐNG SOLAX HYBRID 3 PHA

Trong các hệ thống điện mặt trời Hybrid cho dự án thương mại như khu du lịch, nhà nghỉ, khách sạn… việc tích hợp máy phát điện làm nguồn dự phòng khi mất lưới là yêu cầu rất phổ biến. Hầu hết các dòng Inverter hybrid hiện nay đều có sẵn cổng GEN chuyên dụng. Tuy nhiên, theo khuyến cáo từ nhà sản xuất, công suất của máy phát điện chỉ nên ≤ 1.1 lần công suất Inverter để đảm bảo an toàn tuyệt đối cho bo mạch bên trong, tránh nguy cơ hư hỏng do quá tải phần cứng.

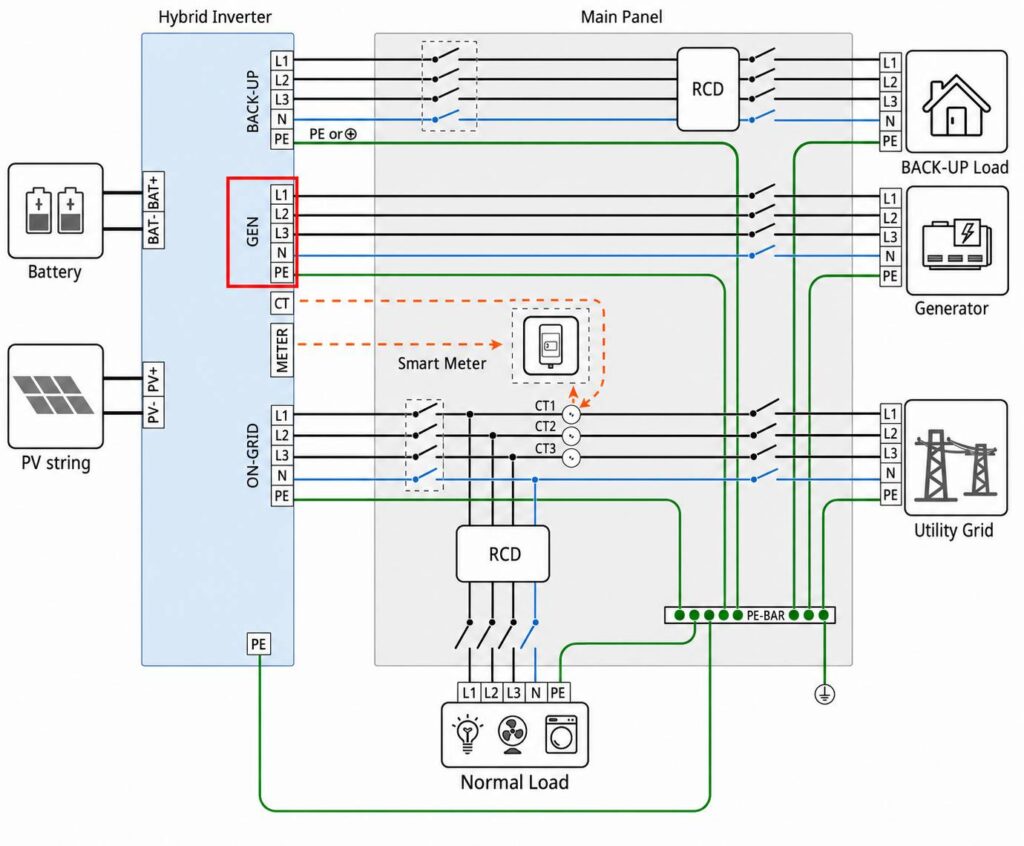

Với inverter hybrid 50kW chúng ta có thể lắp tối đa máy phát điện 55kW vào cổng generator trên inverter.Lúc này chúng ta có thể dùng máy phát điện backup cho tải có công suất <50kW.

Tuy nhiên, thực tế công trình không phải lúc nào cũng lý tưởng . Nhiều dự án có sẵn hệ thống tải tiêu thụ và máy phát điện công suất lớn hơn so với inverter hybrid. Ví dụ: inverter hybrid 3 pha: 30kW, máy phát điện Diesel: 100kVA, công suất tải 50kW.Đối với kịch bản này, chúng ta không thể đấu nối máy phát vào cổng GEN như bình thường. Vậy giải pháp đấu nối và cấu hình ở đây là gì để hệ thống vận hành an toàn mà không làm ảnh hưởng đến inverter?

Với những nhu cầu đặc biệt như vậy, Inverter hybrid Solax 3 pha dòng sản phẩm X3-NEO-LV và X3-AELIO có một số giải pháp cho phép đấu máy phát điện vào cổng hòa lưới trên inverter

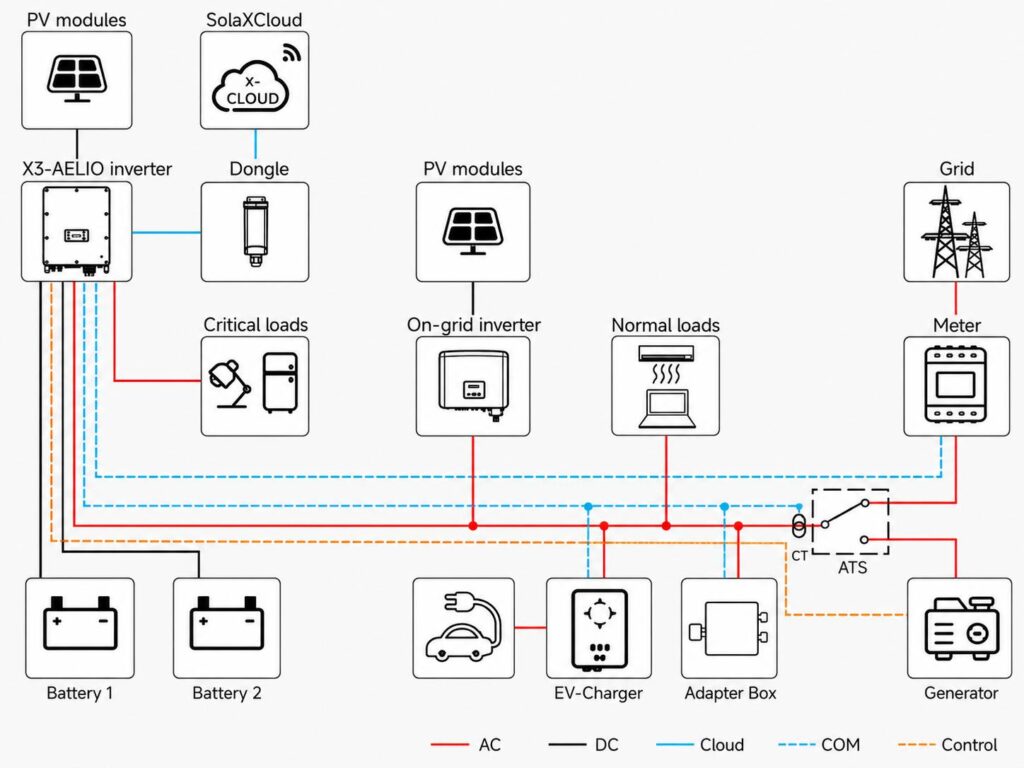

Trong giải pháp này, máy phát điện được sử dụng để dự phòng cho toàn bộ phụ tải của hệ thống khi xảy ra sự cố mất điện lưới.

• Khi nguồn lưới bị gián đoạn, ATS sẽ tự động chuyển đổi nguồn cấp từ lưới điện sang máy phát điện. Lúc này, máy phát điện được kết nối vào cổng hòa lưới (on-grid) của inverter hybrid và đóng vai trò như một nguồn lưới điện thay thế.
• Inverter Hybrid sẽ nhận biết nguồn máy phát điện như nguồn lưới thông thường và tiếp tục vận hành ở chế độ hòa lưới. Năng lượng từ pin mặt trời, pin lưu trữ và máy phát điện sẽ được phối hợp để cấp điện cho toàn bộ phụ tải trong hệ thống, bao gồm cả tải thông thường và tải ưu tiên (Backup Load).

Nhờ đó, hệ thống vẫn duy trì hoạt động liên tục trong thời gian mất điện lưới, giúp giảm thiểu tối đa ảnh hưởng đến quá trình sản xuất, kinh doanh hoặc sinh hoạt của khách hàng.

Một số lưu ý khi thiết kế hệ thống

• Cần trang bị bộ ATS để tự động chuyển đổi giữa nguồn điện lưới và nguồn máy phát điện, đảm bảo cấp điện liên tục cho toàn bộ phụ tải khi xảy ra sự cố mất điện.
• Tùy theo yêu cầu của dự án, có thể sử dụng ngõ ra Backup của inverter hybrid để cấp cho các tải ưu tiên hoặc không sử dụng ngõ Backup, dùng máy phát điện dự phòng cho toàn bộ tải.
• Thời gian chuyển mạch backup thực tế của hệ thống sẽ phụ thuộc vào thời gian chuyển mạch của ATS và thời gian khởi động của máy phát điện.
• Cần mở rộng dải tần số,điện áp hoạt động trên inverter hybrid nhằm đảm bảo khả năng đồng bộ và vận hành ổn định với tần số,điện áp phát ra từ máy phát điện.

Nhờ sơ đồ giải pháp của inverter hybrid Solax 3 pha trên hoàn toàn đã giải quyết được vấn đề của những dự án có sẵn hệ thống tải tiêu thụ và máy phát điện công suất lớn hơn so với inverter hybrid. Nếu bạn cần tư vấn kỹ hơn về giải pháp hệ thống này bạn có thể liên hệ với chúng tôi theo số hotline 1800 6567 (miễn phí cước) để được DAT Group hỗ trợ 24/7.
