Cường độ dòng điện là gì? Công thức tính, cách đo và ứng dụng

• Cường độ dòng điện là đại lượng đo lượng điện tích đi qua tiết diện vật dẫn trong một đơn vị thời gian; ký hiệu I, đơn vị đo Ampere (A) và có các đơn vị quy đổi như μA, mA, kA.
• Các công thức tính cường độ dòng điện gồm: định luật Ohm I = U/R, theo điện lượng I = Δq/Δt, và công thức cho dòng xoay chiều 1 pha, 3 pha dựa trên công suất, điện áp và hệ số công suất cosφ.
• Đo cường độ dòng điện bằng ampe kế hoặc ampe kìm theo đúng quy trình: chọn thang đo phù hợp, mắc ampe kế nối tiếp với mạch (hoặc dùng ampe kìm kẹp một dây dẫn), sau đó đọc kết quả theo thang đo.
• Trong hệ thống điện mặt trời, cường độ dòng điện là thông số quan trọng để chọn tiết diện cáp DC, tính dòng định mức aptomat/cầu chì và đảm bảo an toàn, hạn chế sụt áp, quá nhiệt.

Sau khi đã nắm được các thông tin tổng quan, việc hiểu rõ bản chất vật lý cũng như cách tính toán chính xác chỉ số này là nền tảng bắt buộc để thiết kế và vận hành an toàn mọi hệ thống điện. DAT Group sẽ phân tích chi tiết từng khía cạnh kỹ thuật ngay sau đây.

Cường Độ Dòng Điện Là Gì?

Cường độ dòng điện (Electric current intensity – ký hiệu I) là đại lượng đo lường lượng điện tích di chuyển qua một tiết diện ngang của vật dẫn trong một đơn vị thời gian xác định. Đại lượng này biểu thị trực quan cho tốc độ và mật độ dịch chuyển của các hạt mang điện (chủ yếu là các electron tự do trong vật liệu dẫn điện bằng kim loại). Khi dòng điện có cường độ càng lớn, lượng electron đi qua tiết diện dây dẫn trong một giây càng nhiều, năng lượng điện truyền tải qua mạch càng mạnh.

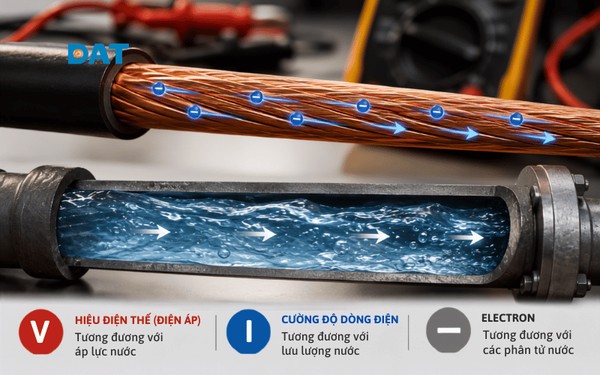

Để hình dung một cách trực quan, hãy liên tưởng dòng điện chạy trong dây dẫn giống như dòng nước chảy trong một ống dẫn:

• Hiệu điện thế (Điện áp): Tương đương với áp lực nước trong đường ống, đẩy nước dịch chuyển.
• Cường độ dòng điện: Tương đương với lưu lượng nước chảy qua một mặt cắt của ống trong một giây (ví dụ: lít/giây). Đường ống có tiết diện càng lớn và áp lực càng mạnh thì lưu lượng nước chảy qua càng nhiều.
• Electron: Tương đương với các phân tử nước cấu thành nên dòng chảy.

Trong các vật liệu dẫn điện thông thường như đồng hay nhôm, các electron tự do sẽ dịch chuyển có hướng dưới tác dụng của điện trường để tạo ra dòng điện. Tiết diện dây dẫn đóng vai trò quyết định giới hạn lượng electron có thể đi qua một cách an toàn mà không gây ra hiện tượng quá nhiệt do ma sát nội tại của vật liệu.

Đơn Vị Và Ký Hiệu Của Cường Độ Dòng Điện

Trong hệ đo lường quốc tế (SI), cường độ dòng điện ký hiệu là I và đơn vị đo chuẩn là Ampere (viết tắt là A). Tên gọi này được đặt theo nhà vật lý học người Pháp André-Marie Ampère, người đã đặt nền móng cho lý thuyết điện từ học.

Đối với các ứng dụng từ vi mạch điện tử cho đến lưới điện truyền tải công nghiệp, cường độ dòng điện được quy đổi linh hoạt qua các đơn vị sau:

Để dễ hình dung trong đời sống hàng ngày, dưới đây là trị số dòng điện hoạt động định mức trung bình của một số thiết bị gia dụng quen thuộc:

• Củ sạc điện thoại thông minh: 1 A – 3 A (dòng DC đầu ra).
• Bóng đèn LED chiếu sáng (9 W): Khoảng 0.04 A – 0.08 A.
• Nồi cơm điện (800 W): Khoảng 3.6 A.
• Điều hòa nhiệt độ (9000 BTU): Khoảng 3.8 A – 4.5 A (tùy công nghệ biến tần).
• Máy sấy tóc công suất lớn (2000 W): Khoảng 9 A.

Các Công Thức Tính Cường Độ Dòng Điện Phổ Biến

Tùy thuộc vào loại dòng điện một chiều hay dòng điện xoay chiều và các thông số đã biết trước của mạch điện, kỹ sư sẽ áp dụng các công thức tính toán khác nhau để đảm bảo độ chính xác.

Công Thức Theo Định Luật Ohm

Công thức tính cường độ dòng điện theo định luật Ohm cho một đoạn mạch là:

I = U/R

Công thức này biểu thị mối liên hệ tỷ lệ thuận giữa cường độ dòng điện với hiệu điện thế đặt vào hai đầu đoạn mạch và tỷ lệ nghịch với điện trở của đoạn mạch đó.

Trong đó:

• I: Cường độ dòng điện (A)
• U: Hiệu điện thế (V)
• R: Điện trở của vật dẫn (Ω)

Một sai sót rất phổ biến trong thực tế khi tính toán theo công thức này là người dùng quên quy đổi các đơn vị đo lường phụ trợ. Ví dụ, nếu điện trở đề bài cho là 2.2 kΩ và hiệu điện thế là 220 V, người tính thường lấy trực tiếp 220 / 2.2 dẫn đến kết quả sai lệch hoàn toàn. Quy trình chuẩn là phải đổi 2.2 kΩ = 2200 Ω trước khi chia, cho ra kết quả đúng là 0.1 A.

Công Thức Tính Theo Điện Lượng

Cường độ dòng điện không đổi được tính bằng thương số giữa điện lượng dịch chuyển qua tiết diện thẳng của vật dẫn và khoảng thời gian dịch chuyển đó:

I = Δq/Δt

Trong đó:

• I: Cường độ dòng điện (A)
• Δq: Điện lượng dịch chuyển qua tiết diện (Coulomb – C)
• Δt: Khoảng thời gian điện tích dịch chuyển (giây – s)

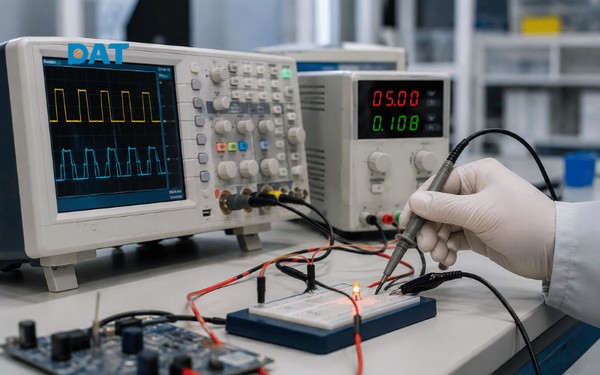

Trong các phòng thí nghiệm vật lý hoặc khi đánh giá đặc tính của các linh kiện bán dẫn, công thức này được ứng dụng để xác định dòng điện tức thời khi biết trước mật độ dòng hạt mang điện di chuyển dưới dạng xung điện trong các khoảng thời gian cực ngắn cỡ mili giây hoặc micro giây.

Công Thức Tính Dòng Điện Xoay Chiều

Đối với dòng điện xoay chiều (AC), cường độ dòng điện phụ thuộc vào công suất tiêu thụ của tải, điện áp vận hành và hệ số công suất của thiết bị.

• Đối với mạch điện xoay chiều 1 pha: I = P / (U × cosφ)
• Đối với mạch điện xoay chiều 3 pha: I = P / (√3 × Ud × cosφ)

Trong đó:

• I: Cường độ dòng điện hiệu dụng (A).
• P: Công suất tiêu thụ của thiết bị (Watt – W).
• U: Điện áp hiệu dụng 1 pha (với lưới điện dân dụng Việt Nam tiêu chuẩn là 220 V).
• Ud: Điện áp dây của lưới điện 3 pha (với lưới hạ thế công nghiệp Việt Nam tiêu chuẩn là 380 V).
• cosφ: Hệ số công suất của phụ tải (không có đơn vị, dao động từ 0 đến 1).

Trong thực tế thi công cơ điện, hệ số công suất cosφ đóng vai trò cực kỳ quan trọng. Các thiết bị có tính cảm kháng cao như động cơ điện, máy bơm nước thường có cosφ thấp (khoảng 0.7 – 0.8). Nếu bỏ qua thông số này khi tính toán dòng điện (mặc định cosφ = 1), mẫu số trong công thức sẽ lớn hơn làm dòng điện tính toán bị nhỏ đi, trong khi dòng điện thực tế chạy qua dây dẫn lớn hơn rất nhiều, dễ dẫn đến hiện tượng quá tải và nhảy aptomat.

Các Bước Đo Cường Độ Dòng Điện Bằng Ampe Kế

Để đo dòng điện trực tiếp trong mạch một cách chính xác, người ta sử dụng ampe kế truyền thống (đối với dòng nhỏ hoặc mạch thí nghiệm) hoặc ampe kìm (clamp meter) đối với các hệ thống điện dân dụng và công nghiệp. Việc thao tác không đúng kỹ thuật khi đo dòng điện có thể gây ra hiện tượng ngắn mạch nghiêm trọng, phá hủy thiết bị đo và gây mất an toàn cho người thực hiện.

Chọn Ampe Kế Có Giới Hạn Phù Hợp

Trước khi tiến hành đo, bạn phải ước lượng dòng điện tối đa của mạch để chọn thiết bị đo có giới hạn đo (GHĐ) lớn hơn giá trị ước lượng đó.

Nếu bạn đo dòng điện của một thiết bị gia dụng có công suất lớn (như máy bơm nước khoảng 8 A) nhưng lại chọn thang đo hoặc ampe kế có giới hạn tối đa chỉ 2 A, cầu chì bảo vệ bên trong thiết bị đo sẽ lập tức bị đứt để bảo vệ mạch, hoặc thậm chí làm cháy cuộn dây chỉ thị của đồng hồ kim.

Quy tắc an toàn: Luôn luôn bắt đầu đo từ thang đo lớn nhất của thiết bị đo, sau đó giảm dần thang đo xuống cho đến khi màn hình hiển thị hoặc kim chỉ thị nằm ở khoảng 1/3 đến 2/3 thang đo để đạt độ chính xác cao nhất.

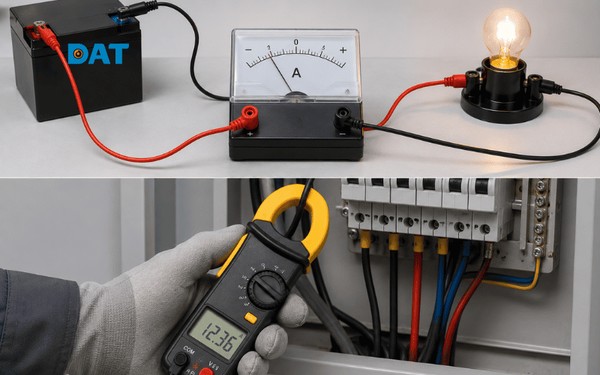

Mắc Nối Tiếp Ampe Kế Vào Mạch

Khi sử dụng ampe kế kim hoặc tính năng đo dòng bằng vạn năng kế (mắc dây đo qua cổng COM và cổng A/mA), bạn bắt buộc phải mắc nối tiếp thiết bị đo vào nhánh mạch cần đo dòng điện.

Cảnh báo nguy hiểm: Do ampe kế được thiết kế có điện trở nội tại cực kỳ nhỏ (xấp xỉ bằng 0), tuyệt đối không bao giờ được mắc song song ampe kế trực tiếp vào hai cực của nguồn điện. Hành động này tương đương với việc tạo ra một đường nối tắt không có điện trở (ngắn mạch), làm xuất hiện dòng điện có cường độ cực đại chạy qua ampe kế, gây cháy nổ pin, hỏng đồng hồ đo và nguy hiểm cho người sử dụng.

Đối với dòng điện lớn hoặc dây dẫn đang hoạt động, giải pháp tối ưu và an toàn nhất là sử dụng ampe kìm. Bạn chỉ cần mở gọng kìm và kẹp xung quanh duy nhất một sợi dây pha (dây nóng đối với AC hoặc dây dương/âm đối với DC) mà không cần ngắt mạch hay cắt dây để đấu nối.

Đọc Trị Số Trên Thang Đo

Sau khi kết nối thiết bị đo an toàn vào mạch điện:

• Đối với ampe kế số (LCD): Đọc trực tiếp trị số hiển thị trên màn hình. Lưu ý đơn vị ghi bên cạnh trị số (A, mA hoặc μA).
• Đối với ampe kế kim: Đọc vạch chỉ thị của kim trên cung chia độ tương ứng với thang đo đã chọn. Trị số thực tế được tính bằng công thức:

Trị số đo = (Số vạch kim chỉ/Tổng số vạch trên cung) × Giá trị thang đo đang chọn

Ý Nghĩa Cường Độ Dòng Điện Trong Hệ Thống Điện Mặt Trời

Trong thiết kế và vận hành hệ thống điện mặt trời (PV), cường độ dòng điện là thông số kỹ thuật tối quan trọng. Dòng điện một chiều (DC) tạo ra từ các chuỗi pin (strings) cần được kiểm soát chặt chẽ để đảm bảo an toàn phòng chống cháy nổ và tối ưu hóa hiệu suất truyền tải từ mái nhà xuống inverter.

Quyết Định Tiết Diện Dây Dẫn Cáp D

Cường độ dòng điện cực đại (Iₘₚ) và dòng điện ngắn mạch (Iₛc) của các tấm pin năng lượng mặt trời là hai thông số quyết định trực tiếp đến việc chọn lựa tiết diện cáp điện DC chuyên dụng (thông dụng nhất là cáp 4 mm² và 6 mm²).

Theo các tiêu chuẩn kỹ thuật thiết kế hệ thống điện mặt trời như IEC 60364-7-712, cáp DC phải chịu được dòng điện liên tục tối thiểu bằng 1.25 lần dòng ngắn mạch của chuỗi tấm pin ở điều kiện tiêu chuẩn:

Icáp ≥ 1.25 × Isc

Nếu bạn chọn tiết diện cáp quá nhỏ so với dòng điện tải thực tế:

• Điện trở của dây dẫn tăng lên, sinh nhiệt lượng rất lớn trong quá trình vận hành liên tục dưới nắng nóng.
• Gây sụt áp trên đường dây DC, làm hao hụt sản lượng điện phát ra của hệ thống.
• Nhiệt độ tăng cao kéo dài sẽ làm lão hóa và phá hủy lớp vỏ cách điện kép XLPE của cáp DC solar, dẫn đến rò rỉ điện, phát sinh hồ quang DC gây cháy nổ mái tôn.

Lựa Chọn Thiết Bị Bảo Vệ Aptomat

Các thiết bị bảo vệ như aptomat DC (CB DC) và cầu chì DC phải được tính toán dòng định mức dựa trên cường độ dòng điện của chuỗi pin để bảo vệ an toàn cho hệ thống khi xảy ra sự cố quá tải hoặc ngắn mạch.

Công thức tính chọn dòng định mức cho aptomat DC thường như sau:

ICB ≥ 1.25 × 1.25 × Isc = 1.56 × Isc

Lưu ý kỹ thuật đặc biệt: Phải sử dụng aptomat DC chuyên dụng cho hệ năng lượng mặt trời, tuyệt đối không dùng aptomat AC thông thường để thay thế.

Dòng điện một chiều (DC) không có điểm đi qua trị số 0 như dòng xoay chiều (AC), nên khi xảy ra sự cố ngắt mạch, hồ quang điện DC kéo dài rất mạnh và khó dập tắt. Nếu dùng CB AC, tiếp điểm bên trong sẽ không thể dập tắt được hồ quang này, dẫn đến hiện tượng cháy nóng chảy và phá hủy hoàn toàn tủ điện.

Tối Ưu Hóa Hiệu Suất Sạc Pin

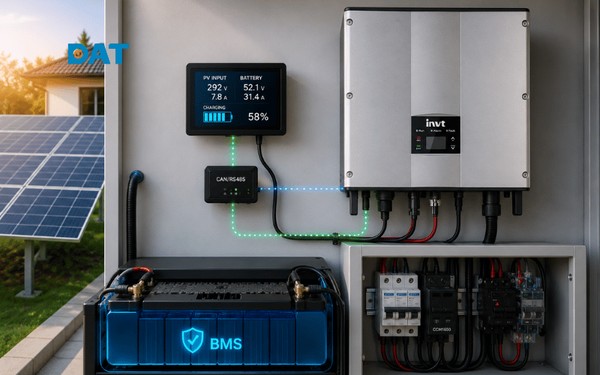

Trong các hệ thống điện mặt trời có lưu trữ (Hybrid hoặc Off-grid), dòng điện sạc đi từ các tấm pin quang điện thông qua bộ điều khiển sạc MPPT đến pin lưu trữ (Lithium hoặc Ắc quy) cần được kiểm soát chặt chẽ để bảo vệ tuổi thọ của pin.

Mối liên hệ giữa dòng sạc và dung lượng pin lưu trữ được tính theo tỷ lệ C-rate:

• Đối với pin Lithium sắt photphat (LiFePO₄): Dòng sạc tiêu chuẩn thường khuyến nghị ở mức dưới 0.5C (ví dụ: bộ pin lưu trữ dung lượng 100 Ah thì dòng sạc tối ưu tối đa khoảng 50 A).
• Nếu dòng sạc từ bộ MPPT được cấu hình quá cao (vượt quá giới hạn của nhà sản xuất pin), hệ thống quản lý pin (BMS) sẽ kích hoạt chế độ bảo vệ ngắt sạc để tránh hiện tượng quá nhiệt gây phồng rộp và cháy nổ lõi pin (cells).

Các giải pháp lưu trữ điện Hybrid do DAT Group cung cấp sử dụng công nghệ quản lý dòng sạc/xả thông minh thông qua giao thức truyền thông CAN/RS485 giữa BMS của pin Lithium và Inverter. Sự kết hợp này giúp hệ thống tự động điều chỉnh cường độ dòng sạc tối ưu theo thời gian thực và nhiệt độ môi trường, đảm bảo hệ thống vận hành an toàn tuyệt đối và kéo dài tuổi thọ của pin lưu trữ.

Câu Hỏi Thường Gặp Về Cường Độ Dòng Điện

Cường Độ Dòng Điện Bao Nhiêu Gây Nguy Hiểm Cho Con Người?

Mức độ nguy hiểm của dòng điện khi đi qua cơ thể người phụ thuộc vào cường độ dòng điện, đường đi của dòng điện qua cơ thể và thời gian tiếp xúc.

Dưới đây là bảng phân cấp các ngưỡng ảnh hưởng của dòng điện xoay chiều (tần số 50 Hz – 60 Hz) đối với cơ thể người:

Lưu ý: Cơ thể ẩm ướt hoặc môi trường có độ dẫn điện tốt sẽ làm giảm điện trở của da, khiến cường độ dòng điện đi qua cơ thể tăng vọt lên mức nguy hiểm dù ở mức điện áp thấp.

Cường Độ Dòng Điện AC Và Khác Nhau Như Thế Nào?

Sự khác biệt cốt lõi giữa hai loại dòng điện nằm ở chiều chuyển động của các hạt mang điện và cách thức ứng dụng thực tế:

• Dòng điện một chiều (DC): Các electron chỉ dịch chuyển theo một chiều duy nhất từ cực âm sang cực dương của nguồn điện. Trị số cường độ dòng điện DC thường ổn định theo thời gian nếu tải không thay đổi. Dòng DC được tạo ra từ tấm pin mặt trời, ắc quy, pin hóa học và hầu hết các thiết bị điện tử nội bộ.
• Dòng điện xoay chiều (AC): Các electron dịch chuyển luân phiên đổi chiều liên tục theo chu kỳ hình sin. Cường độ dòng điện biến thiên liên tục từ giá trị cực đại dương đến cực đại âm. Dòng AC được sử dụng trên lưới điện quốc gia nhờ khả năng truyền tải điện năng đi xa hiệu quả bằng máy biến áp và cấp nguồn cho các động cơ công nghiệp.

Làm Thế Nào Để Tăng Hoặc Giảm Cường Độ Dòng Điện Trong Mạch?

Dựa vào công thức của định luật Ohm (I = U/R), để thay đổi cường độ dòng điện chạy qua một phụ tải, bạn có thể thực hiện theo các cách sau:

Để tăng cường độ dòng điện:

1. Tăng hiệu điện thế (U) cấp vào mạch trong giới hạn chịu đựng của tải.
2. Giảm tổng điện trở (R) của mạch bằng cách sử dụng dây dẫn có tiết diện lớn hơn, rút ngắn chiều dài dây dẫn hoặc giảm bớt các thiết bị cản trở dòng điện trên mạch.

Để giảm cường độ dòng điện:

1. Giảm hiệu điện thế cấp vào mạch bằng các bộ hạ áp (như biến áp, bộ nguồn xung DC-DC).
2. Tăng điện trở của mạch bằng cách mắc nối tiếp thêm điện trở hạn dòng hoặc tăng chiều dài của dây dẫn.

Cảnh báo: Khi thay đổi thông số mạch để tăng dòng điện, phải đảm bảo tiết diện của dây dẫn và công suất chịu tải của các linh kiện bảo vệ đủ khả năng đáp ứng trị số dòng điện mới nhằm tránh hỏa hoạn.

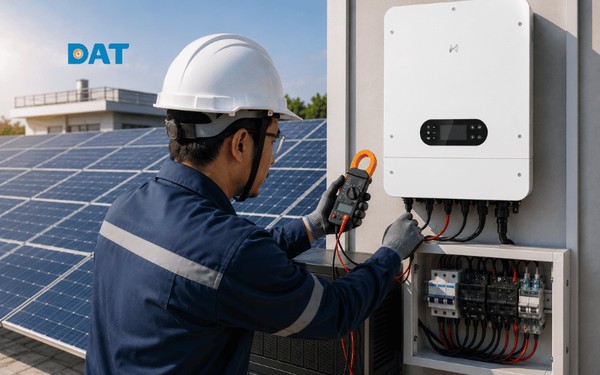

Tại Sao Hệ Thống Điện Mặt Trời Cần Kiểm Tra Cường Độ Dòng Điện?

Việc kiểm tra và giám sát cường độ dòng điện DC của từng chuỗi pin mặt trời giúp đơn vị vận hành phát hiện sớm các sự cố kỹ thuật tiềm ẩn:

• Lỗi suy giảm hiệu suất tấm pin: Khi dòng điện đo được của một chuỗi pin thấp hơn rõ rệt so với các chuỗi khác trong cùng điều kiện bức xạ mặt trời, điều này báo hiệu chuỗi pin đó có thể đang bị bóng râm che khuất, tích tụ bụi bẩn quá dày hoặc bị hiện tượng suy giảm hiệu suất do điện áp cảm ứng (PID).
• Lỗi diode bypass: Nếu dòng điện chạy qua một tấm pin bị gián đoạn do tế bào quang điện (cell) bị hỏng hoặc nứt vỡ, diode bypass sẽ kích hoạt để dẫn dòng điện đi vòng qua tấm pin lỗi. Việc kiểm tra dòng điện giúp xác định tấm pin nào đang bị bỏ qua trong chuỗi.
• Lỗi đầu nối (Jack MC4): Điểm tiếp xúc lỏng lẻo sẽ làm tăng điện trở tại mối nối, dẫn đến sụt dòng đột ngột và sinh nhiệt cao tại điểm đó, có nguy cơ gây chập cháy giàn pin.

Cường Độ Dòng Điện Có Giống Công Suất Điện Không?

Cường độ dòng điện và công suất điện là hai đại lượng hoàn toàn khác nhau nhưng có mối quan hệ hữu cơ chặt chẽ với nhau thông qua điện áp:

• Cường độ dòng điện (đơn vị Ampere – A): Đo lường lượng điện tích dịch chuyển qua mạch trong một giây. Nó phản ánh độ lớn của dòng chảy điện tích.
• Công suất điện (đơn vị Watt – W hoặc kW): Đo lường tốc độ tiêu thụ hoặc sản sinh năng lượng của thiết bị điện trong một đơn vị thời gian. Nó phản ánh khả năng sinh công của thiết bị đó.

Mối liên hệ giữa hai đại lượng này được thể hiện qua công thức cơ bản:

P = U × I

Ví dụ: Một thiết bị có công suất 2200 W hoạt động ở điện áp 220 V sẽ tiêu thụ dòng điện là 10 A. Nhưng nếu thiết bị đó hoạt động ở điện áp thấp hơn là 110 V để đạt cùng công suất 2200 W, cường độ dòng điện bắt buộc phải tăng lên gấp đôi là 20 A. Việc nhầm lẫn giữa hai thông số này khi mua sắm thiết bị hoặc đi dây điện sẽ dẫn đến nguy cơ quá tải đường dây do không tính toán đúng dòng điện chạy qua thực tế.

Kết Luận

Hiểu rõ bản chất, công thức tính và cách đo lường cường độ dòng điện là chìa khóa để vận hành các hệ thống điện an toàn và hiệu quả. Trong lĩnh vực điện mặt trời, thông số này liên quan trực tiếp đến độ bền của thiết bị và phòng chống nguy cơ hỏa hoạn do quá tải hoặc hồ quang DC.
