Battery Management System (BMS) là gì? 4 chức năng cốt lõi của hệ thống BMS

• Định nghĩa BMS: Hệ thống quản lý pin (BMS) là bảng mạch điện tử chuyên dụng để giám sát, điều khiển và bảo vệ các cell pin Lithium (như LiFePO4, Lithium-ion) hoạt động trong giới hạn vật lý an toàn.
• 4 Chức năng cốt lõi: BMS đảm nhận vai trò giám sát điện áp/nhiệt độ, cân bằng cell pin, bảo vệ an toàn hệ thống (ngắt mạch khi quá dòng, quá áp, ngắn mạch) và giao tiếp truyền thông tin dữ liệu (SoC, SoH) với các thiết bị ngoại vi.
• Vai trò trong điện mặt trời: BMS đóng vai trò là cầu nối thông tin giữa pin lưu trữ và Inverter Hybrid, giúp tối ưu hóa hiệu suất sạc xả, khống chế độ sâu xả (DoD) để nâng tuổi thọ pin lên tới 6000 chu kỳ và ngăn ngừa cháy nổ.
• Nhận biết lỗi phổ biến: Các lỗi thường gặp của BMS bao gồm độ lệch áp giữa các cell vượt quá 0.05V, vỏ pin nóng bất thường (>50°C) do lỗi cảm biến NTC hoặc MOSFET, và lỗi mất kết nối truyền thông hiển thị trên Inverter.

Để hiểu rõ hơn về cách thức vận hành, các thông số kỹ thuật chi tiết cũng như cách lựa chọn, bảo trì hệ thống BMS cho pin lưu trữ năng lượng, DAT Group xin chia sẻ những thông tin chuyên sâu dưới đây.

Battery Management System (BMS) là gì

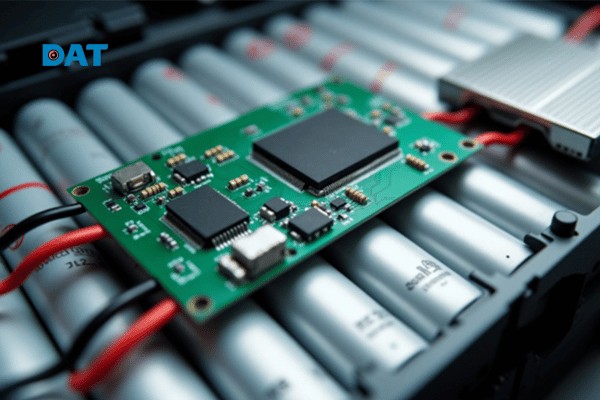

Hệ thống quản lý pin (BMS – Battery Management System) là một tổ hợp các mạch điện tử, IC quản lý, cảm biến nhiệt độ NTC và các linh kiện bán dẫn như MOSFET/Relay hoạt động cùng nhau để giám sát và bảo vệ các cell pin khỏi việc vận hành vượt quá các giới hạn vật lý cho phép. Đối với các loại pin Lithium hiện đại như Lithium-ion hay Lithium Sắt Phốt phát (LiFePO4), các cell pin rất nhạy cảm với tình trạng quá sạc, xả cạn, hoặc quá nhiệt. Nếu không có BMS, các cell pin này sẽ nhanh chóng bị suy giảm dung lượng, thậm chí hư hỏng hoàn toàn hoặc gây cháy nổ do hiện tượng mất kiểm soát nhiệt.

BMS hoạt động như một “người giám sát” liên tục đo đạc điện áp của từng cell pin riêng lẻ, dòng điện đi vào/đi ra của toàn bộ pack pin, và nhiệt độ tại các điểm xung yếu. Khi phát hiện bất kỳ cell pin nào chạm ngưỡng giới hạn trên hoặc dưới về áp hay nhiệt, IC quản lý trên mạch BMS sẽ lập tức ra lệnh cho các MOSFET hoặc Relay ngắt mạch sạc/xả để cách ly nguồn điện, đảm bảo an toàn tuyệt đối cho toàn bộ hệ thống lưu trữ.

4 chức năng cốt lõi của hệ thống BMS

Hệ thống BMS thực hiện việc thu thập dữ liệu thô từ các cell pin thông qua hệ thống dây đo đạc (balance wires), sau đó xử lý bằng thuật toán nội bộ để chuyển hóa thành các thông tin quản trị quan trọng như dung lượng còn lại (SoC) và độ khỏe của pin (SoH). 4 chức năng cốt lõi của BMS bao gồm:

Giám sát điện áp và nhiệt độ

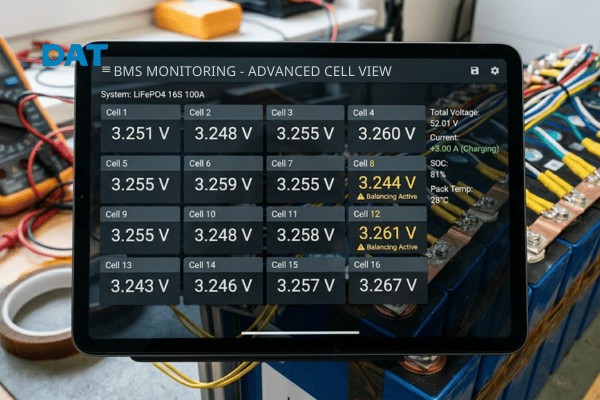

BMS liên tục đo đạc điện áp của từng cell pin độc lập với độ chính xác ở cấp độ milivolt (mV) và theo dõi nhiệt độ hoạt động thông qua các cảm biến nhiệt điện trở NTC đặt tại các vị trí sinh nhiệt lớn. Việc giám sát chi tiết này là tối quan trọng vì chỉ cần một cell pin đơn lẻ bị quá áp (overvoltage) hoặc tụt áp quá sâu (undervoltage) so với các cell còn lại, toàn bộ pack pin sẽ bị ảnh hưởng.

Đối với các hệ thống lưu trữ năng lượng quy mô lớn (ESS), việc giám sát nhiệt độ đa điểm giúp phát hiện sớm nguy cơ mất kiểm soát nhiệt (thermal runaway). Nếu nhiệt độ tại một vùng tăng cao bất thường do cell pin bị đoản mạch nội bộ, BMS sẽ nhận tín hiệu từ cảm biến NTC và kích hoạt hệ thống làm mát hoặc ngắt kết nối pack pin đó ra khỏi hệ thống chung trước khi sự cố lan rộng.

Cân bằng điện áp các cell pin

Cân bằng điện áp là quá trình san đều mức điện thế giữa các cell pin mắc nối tiếp trong một pack pin, nhằm khắc phục hiện tượng lệch áp (mismatch) phát sinh sau nhiều chu kỳ sạc xả. Hiện tượng lệch áp xảy ra do sự khác biệt nhỏ về nội trở cell, dòng tự xả và dung lượng khả dụng của từng cell pin được sản xuất ra.

Nếu không có quá trình cân bằng, cell pin có dung lượng thấp nhất sẽ bị sạc đầy trước tiên và xả cạn trước tiên, khiến BMS phải ngắt toàn bộ pack pin sớm hơn dự kiến. Điều này làm giảm đáng kể dung lượng sử dụng thực tế của cả bộ pin. BMS thực hiện cân bằng bằng cách xả bớt năng lượng của các cell cao áp (cân bằng bị động) hoặc chuyển năng lượng từ cell cao sang cell thấp (cân bằng chủ động), giúp đưa toàn bộ các cell về cùng một mặt bằng điện áp.

Bảo vệ an toàn hệ thống pin

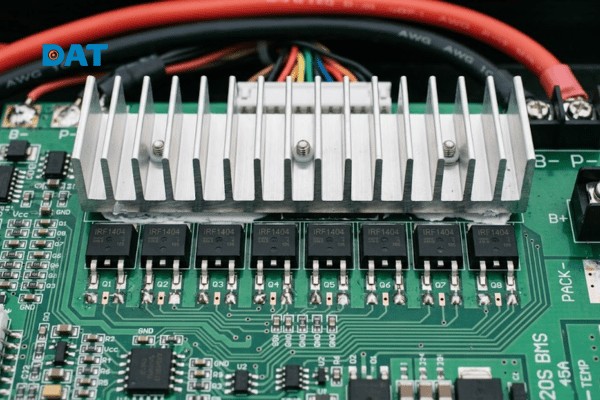

BMS thực hiện nhiệm vụ bảo vệ an toàn cho hệ thống bằng cách tự động ngắt mạch điện thông qua Relay vật lý hoặc các transitor hiệu ứng trường (MOSFET) khi phát hiện các sự cố quá dòng (overcurrent), quá áp (overvoltage), tụt áp (undervoltage) hoặc ngắn mạch (short-circuit).

Một ví dụ thực tế phổ biến là khi ngõ ra của biến tần (Inverter Hybrid) bị chập tải hoặc quá tải đột ngột, dòng điện xả từ bộ pin lưu trữ sẽ tăng vọt lên mức cực đại. Lúc này, BMS sẽ phát hiện dòng xả vượt ngưỡng an toàn cho phép và kích hoạt khóa MOSFET bảo vệ chỉ trong vài micro giây. Cơ chế bảo vệ ngắt cứng tức thời này giúp ngăn chặn hư hỏng vật lý đối với các cell pin Lithium đắt tiền bên trong, tránh nguy cơ cháy nổ do dòng điện quá lớn làm nung chảy các thanh busbar nối cell.

Giao tiếp truyền thông tin dữ liệu

BMS đóng vai trò là cổng truyền thông tin, chịu trách nhiệm mã hóa dữ liệu trạng thái pin như SoC (State of Charge – trạng thái dung lượng tính theo %) và SoH (State of Health – trạng thái sức khỏe pin tính theo %) để gửi tới các thiết bị ngoại vi. Các giao thức truyền thông vật lý phổ biến được tích hợp trên BMS bao gồm RS485, CAN bus và Modbus RTU.

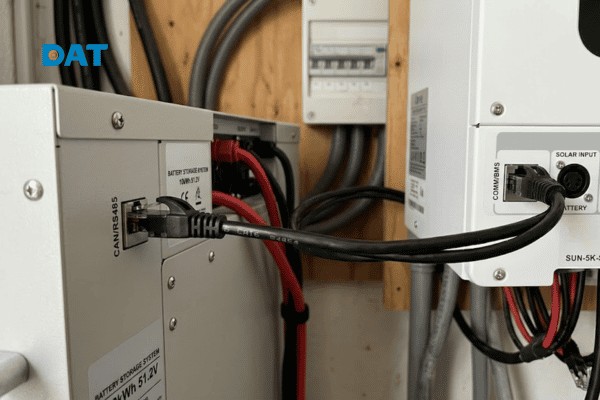

Trong các hệ thống điện mặt trời hybrid hoặc hệ thống lưu trữ ESS chuyên dụng, cổng CAN bus hoặc RS485 trên BMS sẽ được kết nối trực tiếp với cổng giao tiếp của Inverter Hybrid. Qua kết nối này, BMS liên tục cập nhật dữ liệu dòng điện và điện áp thời gian thực, cho phép Inverter điều chỉnh dòng sạc/xả một cách đồng bộ và chính xác nhất theo trạng thái thực tế của pin lưu trữ.

Vai trò của BMS trong hệ thống điện mặt trời

Trong một hệ thống điện mặt trời lưu trữ (Solar ESS), BMS đóng vai trò là trung tâm điều phối và bảo vệ, tạo nên một chu trình truyền thông khép kín giữa Pin lưu trữ – BMS – Inverter Hybrid. Mối liên kết này giúp hệ thống vận hành tự động, tối ưu hóa năng lượng và an toàn suốt 24/7.

Tối ưu hóa hiệu suất sạc xả

BMS tối ưu hóa hiệu suất sạc xả bằng cách liên tục tính toán và gửi giới hạn dòng sạc cho phép (CCL – Charge Current Limit) và giới hạn dòng xả cho phép (DCL – Discharge Current Limit) tới Inverter Hybrid thông qua giao thức CAN bus. Inverter sẽ dựa vào các thông số này để điều chỉnh dòng sạc từ giàn pin mặt trời hoặc dòng xả cấp cho tải tiêu thụ.

Nếu không có sự giao tiếp đồng bộ này, Inverter sẽ chỉ sạc xả dựa trên điện áp tổng của bộ pin. Điều này dẫn đến nguy cơ Inverter vẫn tiếp tục sạc với dòng lớn khi pin đã gần đầy, gây ra hiện tượng phồng cell pin, hoặc xả quá dòng làm suy giảm nhanh đặc tính hóa học của cell.

Kéo dài tuổi thọ pin lưu trữ

BMS kéo dài tuổi thọ của pin lưu trữ bằng cách thiết lập và kiểm soát chặt chẽ giới hạn độ sâu xả (DoD – Depth of Discharge), thông thường ở mức 80% đến 90%. Đối với hóa học pin LiFePO4, việc liên tục bị xả cạn kiệt về mức 0% dung lượng sẽ làm biến đổi cấu trúc tinh thể của vật liệu điện cực, khiến pin bị chai và mất dung lượng nhanh chóng.

Bằng việc ngắt xả sớm khi SoC đạt ngưỡng giới hạn dưới đã cài đặt sẵn (ví dụ: 10%), BMS giúp giữ lại một lượng điện tích tối thiểu để bảo vệ cấu trúc hóa học của các cell pin. Theo tiêu chuẩn thử nghiệm của nhiều nhà sản xuất pin lưu trữ, việc duy trì DoD ở mức 80% dưới sự kiểm soát của BMS giúp pin đạt tới 6000 chu kỳ sạc xả (cycles) trước khi dung lượng còn lại 80%, so với việc chỉ đạt khoảng 1000 đến 1500 chu kỳ nếu thường xuyên bị xả sâu không kiểm soát.

Ngăn ngừa nguy cơ cháy nổ pin

BMS ngăn ngừa nguy cơ cháy nổ bằng cách theo dõi sát sao nhiệt độ và ngăn chặn sự hình thành của các tinh thể lithium dạng kim (dendrite) bên trong cell pin. Dendrite lithium thường xuất hiện khi pin bị sạc ở nhiệt độ quá thấp (gần 0°C) hoặc sạc với dòng điện quá cao khi pin đã gần đầy. Các tinh thể sắc nhọn này có thể đâm thủng màng ngăn cách điện giữa cực âm và cực dương, gây ra ngắn mạch nội bộ và dẫn tới cháy nổ.

Khi nhiệt độ bộ pin vượt ngưỡng an toàn thông thường (thường được thiết lập ở mức 55°C), BMS sẽ tự động thực hiện các hành động bảo vệ theo cấp độ:

1. Gửi lệnh giảm dòng sạc/xả tới Inverter.

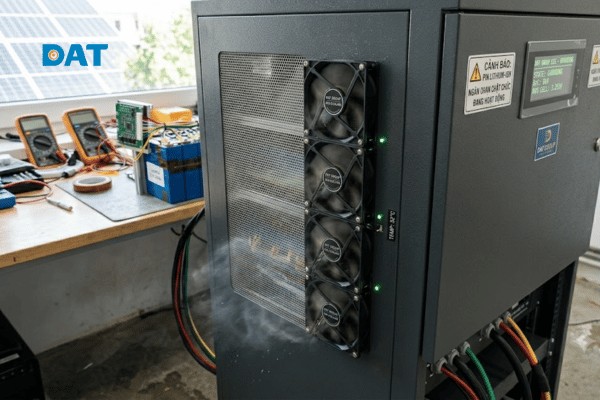

2. Kích hoạt quạt làm mát tích hợp trên bộ pin.
3. Nếu nhiệt độ tiếp tục tăng vượt ngưỡng nguy hiểm (khoảng 60 – 65°C), BMS sẽ lập tức mở tiếp điểm ngắt mạch bảo vệ hoàn toàn để cách ly dòng điện, triệt tiêu nguồn nhiệt phát sinh thêm.

Dấu hiệu nhận biết hệ thống BMS bị lỗi

BMS bị lỗi có thể dẫn đến việc mất khả năng bảo vệ các cell pin Lithium đắt tiền, gây hư hỏng lan chuyền hoặc mất an toàn hệ thống. Người dùng có thể tự chẩn đoán các lỗi thường gặp của BMS qua các dấu hiệu dưới đây.

Điện áp cell pin không đồng đều

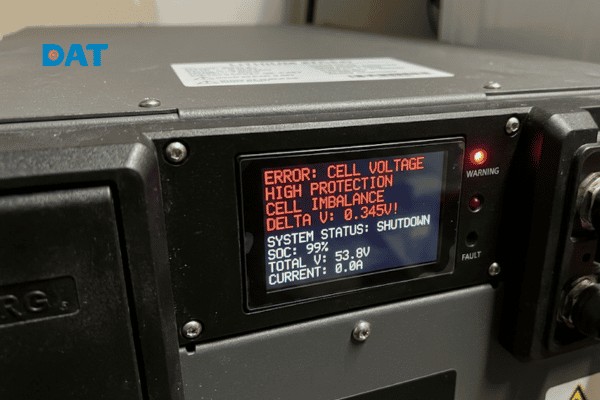

Nhiều người có thói quen chỉ kiểm tra tổng điện áp của bộ pin hiển thị trên màn hình Inverter mà bỏ qua thông số chi tiết của từng cell. Khi truy cập vào ứng dụng giám sát (App) hoặc màn hình LCD của bộ pin, nếu nhận thấy độ lệch điện áp giữa cell cao nhất và cell thấp nhất (Delta V) vượt quá mức 0.05V (50mV) trong trạng thái pin rảnh rỗi hoặc sạc đầy, đây là dấu hiệu rõ ràng cho thấy mạch cân bằng của BMS đang bị lỗi hoặc hoạt động kém hiệu quả.

Hậu quả của việc lệch áp này là hiện tượng “báo đầy giả” hoặc “ngắt xả sớm”. Bộ pin sẽ báo đầy 100% SoC và ngắt sạc khi có một cell đơn lẻ chạm ngưỡng áp cao (ví dụ: 3.65V đối với LiFePO4), dù các cell còn lại mới chỉ sạc được 80%. Ngược lại, khi xả điện, bộ pin sẽ đột ngột ngắt xả dù dung lượng tổng hiển thị vẫn còn nhiều, do có một cell yếu bị tụt áp nhanh dưới ngưỡng an toàn (ví dụ: dưới 2.5V).

Nhiệt độ bộ pin tăng quá cao

Trong điều kiện vận hành bình thường với dòng sạc xả tiêu chuẩn, vỏ ngoài của bộ pin lưu trữ chỉ ấm nhẹ. Tuy nhiên, nếu bạn nhận thấy vỏ pin nóng ran (nhiệt độ đo được hoặc hiển thị trên hệ thống vượt quá 50°C) ngay cả khi hệ thống chỉ sạc hoặc xả với dòng điện rất nhỏ, đây là một lỗi kỹ thuật cần xử lý ngay.

Nguyên nhân của hiện tượng này thường rơi vào hai trường hợp:

• Cảm biến nhiệt độ NTC của BMS bị hỏng, báo sai thông số nhiệt độ thực tế về IC xử lý, khiến hệ thống không kích hoạt các biện pháp giảm dòng sạc xả hay ngắt bảo vệ.
• Các linh kiện bán dẫn MOSFET đóng cắt dòng điện trên bảng mạch BMS bị chập, tăng nội trở đáng kể hoặc bị rò dòng trực tiếp, tạo ra nguồn nhiệt lớn ngay trên bo mạch và truyền vào các cell pin lân cận. Trong trường hợp này, người dùng cần tắt ngay aptomat kết nối pin và liên hệ kỹ thuật viên chuyên nghiệp để kiểm tra.

Lỗi kết nối với thiết bị sạc

Đây là lỗi rất phổ biến khi lắp đặt hoặc vận hành hệ thống điện mặt trời hybrid. Trên màn hình Inverter sẽ xuất hiện cảnh báo lỗi “BMS Communication Loss” hoặc “BMS Fault”, đồng thời Inverter sẽ chuyển sang trạng thái dừng sạc xả hoặc chỉ hoạt động ở chế độ khẩn cấp (sạc xả giới hạn theo điện áp với dòng điện cực nhỏ).

Nguyên nhân gây ra lỗi kết nối thường do:

• Sai cấu hình cáp tín hiệu: Cáp RJ45 nối giữa Inverter và pin bị bấm sai chuẩn chân (pinout) truyền thông của hãng. Cần kiểm tra kỹ sơ đồ chân CAN/RS485 của cả hai thiết bị để bấm lại cáp cho đúng.

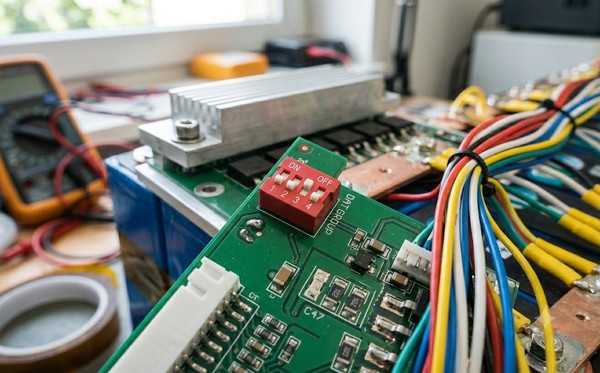

• Sai địa chỉ DIP switch: Đối với các hệ thống chạy song song nhiều bộ pin (parallel), việc gạt các công tắc DIP switch địa chỉ trên từng bộ pin bị sai hoặc trùng lặp sẽ khiến BMS master không thể thiết lập kết nối truyền thông với Inverter.
• Hỏng IC giao tiếp: IC chuyển đổi tín hiệu RS485/CAN trên mạch BMS bị cháy hỏng do hiện tượng sốc điện hoặc chênh lệch địa thế đất giữa pin và Inverter khi không được nối đất chung an toàn.

Câu hỏi thường gặp về hệ thống BMS

Dưới đây là phần giải đáp các thắc mắc phổ biến của người dùng về nguyên lý hoạt động, tiêu chuẩn an toàn và kỹ thuật bảo trì hệ thống BMS.

BMS chủ động và BMS bị động khác nhau như thế nào?

Sự khác biệt cốt lõi nằm ở cách thức xử lý năng lượng dư thừa của các cell pin có điện áp cao trong quá trình cân bằng.

• BMS bị động (Passive Balancing): Sử dụng các linh kiện điện trở nhiệt để xả bớt năng lượng dư thừa của cell pin có điện thế cao dưới dạng nhiệt năng, đưa điện áp của nó giảm xuống bằng với các cell thấp hơn.
  • Ưu điểm: Thiết kế mạch đơn giản, giá thành rẻ.
  • Nhược điểm: Hiệu suất thấp, gây tỏa nhiệt lớn bên trong hộp pin, dòng cân bằng nhỏ (thường chỉ từ 50mA đến 150mA), không thích hợp cho các hệ pin dung lượng lớn.
• BMS chủ động (Active Balancing): Sử dụng các mạch chuyển đổi năng lượng tích cực (như tụ điện hoặc cuộn cảm) để chuyển năng lượng từ các cell có điện áp cao sang các cell có điện áp thấp hơn trong pack pin.
  • Ưu điểm: Hiệu suất năng lượng cao, không sinh nhiệt dư thừa, dòng cân bằng lớn (từ 1A đến 5A hoặc hơn), giúp cân bằng nhanh chóng cho các hệ pin dung lượng lớn (từ 100Ah trở lên).
  • Nhược điểm: Mạch điện phức tạp, giá thành cao.

Tại sao ắc quy axit chì truyền thống không cần mạch BMS?

Ắc quy axit chì truyền thống (gồm cả loại kín khí AGM hay Gel) không cần mạch BMS nhờ vào đặc tính hóa học đặc biệt tự cân bằng và khả năng chịu quá sạc tốt. Khi ắc quy axit chì được sạc đầy, lượng năng lượng dư thừa nạp vào sẽ được tiêu tán một cách tự nhiên thông qua phản ứng điện phân nước trong dung dịch điện dịch để giải phóng khí oxy và hydro. Quá trình này giúp các ngăn (cell) tự động đạt được sự cân bằng về điện áp mà không sợ xảy ra hiện tượng mất kiểm soát nhiệt ngay lập tức.

Ngược lại, pin Lithium (Lithium-ion và LiFePO4) có mật độ năng lượng rất cao và không có cơ chế tự tiêu tán năng lượng thừa thông qua phản ứng hóa học tự nhiên. Nếu một cell pin Lithium bị quá sạc, điện áp tăng cao sẽ phá hủy cấu trúc màng ngăn bên trong, dẫn đến hiện tượng ngắn mạch và gây cháy nổ lập tức. Do đó, mạch bảo vệ BMS là thành phần bắt buộc phải có đối với mọi hệ thống pin Lithium để đảm bảo an toàn vận hành.

Có thể tự thay thế hoặc nâng cấp riêng lẻ mạch BMS không?

Bạn hoàn toàn có thể tự thay thế hoặc nâng cấp riêng lẻ mạch BMS, tuy nhiên việc này đòi hỏi kỹ năng thực hành điện tử tốt, sự am hiểu sâu về sơ đồ đấu dây và các thiết bị đo kiểm chuyên dụng. Đấu nối sai thứ tự các dây đo điện áp (balance wires) từ giắc cắm BMS vào các cực của cell pin có thể gây ra hiện tượng ngắn mạch, nổ giắc cắm và phá hỏng mạch BMS mới ngay lập tức.

Trước khi tiến hành thay thế, người thực hiện cần tuân thủ nghiêm ngặt các bước:

1. Đo kiểm tra điện áp của từng cell pin độc lập bằng đồng hồ vạn năng để đảm bảo các cell không bị lệch áp quá lớn (dưới 0.05V).
2. Hàn nối dây balance theo đúng sơ đồ từ cực âm nguồn (B-) tăng dần lên các cell tiếp theo cho đến cực dương nguồn (B+).
3. Sử dụng đồng hồ vạn năng đo kiểm tra điện thế tại giắc cắm của cáp balance trước khi cắm vào mạch BMS để đảm bảo điện thế tăng dần đều đúng quy luật. Nếu không có kinh nghiệm hoặc thiếu thiết bị đo chuyên dụng, bạn nên sử dụng dịch vụ kỹ thuật chuyên nghiệp để tránh các rủi ro đáng tiếc về chập cháy.

Các tiêu chuẩn an toàn quốc tế nào đánh giá một BMS chất lượng tốt?

Để đánh giá một hệ thống BMS có chất lượng cao, độ tin cậy tốt và đủ điều kiện an toàn vận hành trong các hệ thống điện mặt trời hoặc xe điện, thiết bị cần đạt được các chứng chỉ kiểm định quốc tế uy tín.

Theo tiêu chuẩn an toàn IEC 62619 của Ủy ban Kỹ thuật Điện Quốc tế (IEC), đây là bộ tiêu chuẩn bắt buộc đánh giá về yêu cầu an toàn đối với các loại pin lưu trữ Lithium sử dụng trong các ứng dụng công nghiệp và hệ thống lưu trữ năng lượng (ESS). Tiêu chuẩn này kiểm tra kỹ khả năng phản ứng của BMS khi xảy ra các tình huống cực đoan như quá sạc, quá nhiệt và đoản mạch.

Bên cạnh đó, tiêu chuẩn UL 1973 của tổ chức Underwriters Laboratories (Mỹ) cũng là một hệ quy chiếu nghiêm ngặt đánh giá độ an toàn của hệ thống pin và BMS trong các ứng dụng năng lượng tĩnh (như điện mặt trời). Đạt được chứng chỉ UL 1973 chứng minh BMS có thiết kế phần cứng và thuật toán phần mềm đủ khả năng cách ly lỗi, ngăn chặn rủi ro cháy nổ lan truyền giữa các cell pin, đảm bảo an toàn cho công trình lắp đặt và đáp ứng các yêu cầu khắt khe của các đơn vị bảo hiểm cháy nổ quốc tế.

Tổng kết

Hệ thống quản lý pin (BMS) là thiết bị không thể thiếu giúp đảm bảo an toàn, tối ưu hiệu suất và kéo dài tuổi thọ cho các hệ thống pin lưu trữ Lithium trong điện mặt trời. Việc hiểu rõ các chức năng cốt lõi như giám sát, cân bằng cell, bảo vệ ngắt mạch và giao tiếp truyền thông giúp người dùng vận hành hệ thống hiệu quả hơn, đồng thời dễ dàng nhận biết sớm các lỗi kỹ thuật để xử lý kịp thời.

Với kinh nghiệm nhiều năm trong lĩnh vực năng lượng tái tạo, DAT Group khuyến nghị khách hàng luôn lựa chọn các bộ pin lưu trữ tích hợp hệ thống BMS thông minh, đạt tiêu chuẩn quốc tế như IEC 62619 và UL 1973 để đảm bảo an toàn và tối ưu hóa hiệu quả đầu tư cho công trình của mình.
