Cell pin là gì? Cấu tạo và các loại cell pin phổ biến hiện nay

Tóm tắt nhanh:

• Cell pin (Electrochemical cell) là đơn vị lưu trữ và chuyển đổi năng lượng độc lập nhỏ nhất cấu tạo nên một khối pin hoàn chỉnh (Battery Pack).
• Cấu tạo cơ bản của một cell pin gồm 4 thành phần chính: Cực dương (Cathode), Cực âm (Anode), Chất điện phân (Electrolyte) và Màng ngăn (Separator).
• 4 loại cell pin phổ biến nhất hiện nay bao gồm: Lithium-Ion (Li-ion), Lithium Iron Phosphate (LiFePO4), Niken-Cadmium (NiCd) và Niken-Metal Hydride (NiMH).
• LiFePO4 hiện là công nghệ cell pin an toàn và bền bỉ nhất, ứng dụng chủ đạo trong hệ thống lưu trữ điện mặt trời (ESS).
• Tuổi thọ cell pin phụ thuộc vào độ sâu xả (DOD), quy tắc sạc 20-80% và vai trò kiểm soát của mạch quản lý BMS (Battery Management System).
• Thông số dung lượng (Ah) tăng khi đấu song song, trong khi điện áp (Voltage) tăng khi đấu nối tiếp các cell pin.

Sau khi đã nắm được tổng quan các đặc điểm cốt lõi, bước tiếp theo là đi sâu vào nguyên lý hoạt động và cách phân loại từng dòng pin. Từ những điểm chính trên, DAT Group sẽ phân tích chi tiết cấu trúc hóa học, thông số kỹ thuật và cách ứng dụng cell pin vào thực tế, giúp bạn lựa chọn đúng công nghệ lưu trữ cho thiết bị điện tử hoặc hệ thống điện năng lượng mặt trời.

Khái niệm cell pin là gì?

Cell pin (tế bào điện hóa) là đơn vị lưu trữ năng lượng độc lập nhỏ nhất. Chức năng chính của cell pin là chuyển đổi hóa năng thành điện năng thông qua các phản ứng oxy hóa khử diễn ra bên trong.

Cần phân biệt rõ giữa “Cell pin” và “Battery Pack” (khối pin):

• Cell pin: Là một tế bào đơn lẻ, cung cấp một mức điện áp (Voltage) và công suất điện mặt trời hay dung lượng (Capacity) lưu trữ cố định tùy theo loại cell. (ví dụ: 1 cell Li-ion có điện áp 3.7V).
• Battery Pack: Là tập hợp nhiều cell pin được ghép nối tiếp hoặc song song, đi kèm mạch bảo vệ, lớp vỏ ngoài và hệ thống tản nhiệt để tạo ra nguồn điện lớn hơn.

Trong các hệ thống lưu trữ năng lượng (ESS) hoặc thiết bị điện tử, cell pin đóng vai trò là “linh hồn” quyết định toàn bộ hiệu suất, độ an toàn và vòng đời của hệ thống. Chất lượng của vật liệu cấu thành cell pin sẽ định đoạt trực tiếp mật độ năng lượng và khả năng cung cấp dòng xả của toàn bộ khối pin.

Phân biệt Cell pin đơn lẻ và Khối pin – Battery Pack hoàn chỉnh.

Cấu tạo chi tiết của một cell pin

Một cell pin tiêu chuẩn hoạt động dựa trên sự di chuyển của các ion giữa các điện cực. Cấu trúc nội bộ bao gồm 4 thành phần then chốt sau đây:

• Cực dương (Cathode): Là nơi quyết định dung lượng và điện áp của cell pin. Vật liệu thường dùng là Lithium Cobalt Oxide (LiCoO2) đối với pin điện thoại, hoặc Lithium Iron Phosphate (LiFePO4) đối với pin lưu trữ điện mặt trời.
• Cực âm (Anode): Đóng vai trò lưu trữ các ion Lithium khi pin được sạc đầy. Graphite (than chì) là vật liệu phổ biến nhất được sử dụng cho cực âm nhờ cấu trúc lớp giúp ion dễ dàng luân chuyển.
• Chất điện phân (Electrolyte): Là môi trường dẫn truyền (thường ở dạng lỏng hoặc gel) cho phép các ion di chuyển qua lại giữa cực dương và cực âm. Hạt điện phân không dẫn điện tử (electron), buộc electron phải đi qua mạch ngoài tạo thành dòng điện.
• Màng ngăn (Separator): Là lớp màng nhựa xốp siêu mỏng nằm giữa cực âm và cực dương. Nhiệm vụ của màng ngăn là cho phép ion đi qua nhưng cách ly vật lý hai điện cực, ngăn ngừa hiện tượng ngắn mạch (đoản mạch) bên trong có thể gây cháy nổ.

Vai trò của màng ngăn đặc biệt quan trọng. Khi màng ngăn bị rách do va đập hoặc quá nhiệt, cực dương và cực âm sẽ chạm nhau. Điều này gây ra hiện tượng “Thermal Runaway” (nhiệt thoát ngược), làm áp suất và nhiệt độ bên trong cell pin tăng đột biến, dẫn đến cháy nổ.

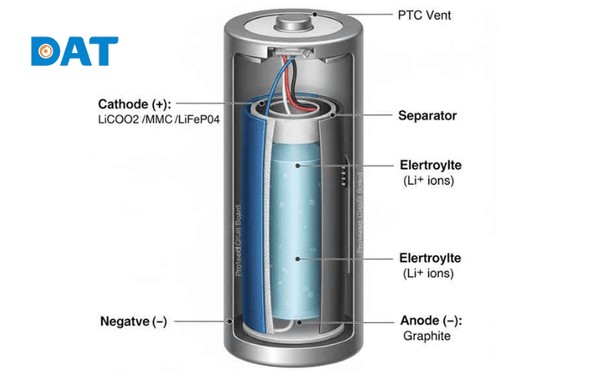

Sơ đồ cấu trúc nội bộ 4 thành phần then chốt của một cell pin tiêu chuẩn.

4 loại cell pin được sử dụng phổ biến nhất

Pin Lithium-Ion (Li-ion)

Tương tự như quá trình chuyển hóa quang năng thành điện năng, pin Lithium-Ion là chuẩn mực để lưu trữ và giải phóng năng lượng di động hiệu quả nhất hiện nay. Trọng lượng nhẹ giúp loại cell này trở thành lựa chọn hàng đầu cho Laptop, Smartphone và các dòng xe điện như Tesla.

• Điện áp danh định: 3.7V/cell.
• Ưu điểm: Tích trữ nhiều năng lượng trong một không gian nhỏ, tỷ lệ tự xả thấp (khoảng 1.5-2%/tháng).
• Nhược điểm: Rất nhạy cảm với nhiệt độ cao. Tuổi thọ chu kỳ ở mức trung bình (khoảng 500 – 1000 chu kỳ sạc/xả trước khi dung lượng giảm xuống 80%).

Pin Lithium Iron Phosphate (LiFePO4)

Trong lĩnh vực điện mặt trời (Solar) và lưu trữ điện công nghiệp, LiFePO4 (thường gọi là LFP cell) được mệnh danh là “vua”. LFP ưu tiên sự ổn định hóa học tuyệt đối thay vì chạy đua mật độ năng lượng.

• Điện áp danh định: 3.2V/cell.
• Ưu điểm vượt trội: Độ an toàn cực cao, rất khó xảy ra hiện tượng cháy nổ ngay cả khi bị đâm thủng. Tuổi thọ vượt trội đạt mức 2000 – 6000 chu kỳ sạc/xả.
• Ứng dụng: Kết hợp hoàn hảo với các dòng String Inverter hoặc Inverter Hybrid trong các hệ thống điện mặt trời Hybrid hoặc Off-grid cho hộ gia đình và doanh nghiệp.

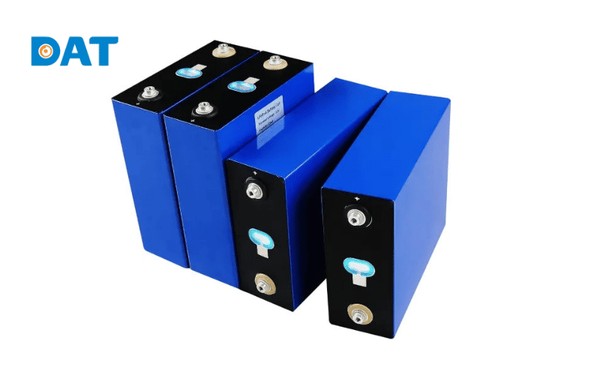

Cell pin LiFePO4 (LFP) – dòng cell pin an toàn và bền bỉ nhất chuyên dụng cho hệ thống lưu trữ điện mặt trời.

Pin Niken-Cadmium (NiCd)

NiCd là công nghệ pin sạc đời cũ, nổi bật với khả năng cung cấp dòng xả cực cao mà không bị sụt áp.

• Đặc điểm: Từng thống trị trong các thiết bị máy công cụ cầm tay (máy khoan, máy cưa).
• Nhược điểm nghiêm trọng: Gặp tình trạng hiệu ứng nhớ (memory effect). Nếu người dùng sạc khi pin chưa cạn, cell pin sẽ “nhớ” mức dung lượng đó và giảm dần mức lưu trữ tối đa theo thời gian.
• Vấn đề môi trường: Chứa kim loại nặng Cadmium rất độc hại, hiện đã bị cấm hoặc hạn chế sử dụng tại nhiều quốc gia.

Pin Niken-Metal Hydride (NiMH)

NiMH ra đời như một bản nâng cấp trực tiếp để khắc phục các điểm yếu của NiCd. Công nghệ này thay thế Cadmium bằng hợp kim hấp thụ hydro, giúp thân thiện với môi trường hơn.

• Đặc điểm: Khắc phục hoàn toàn hiệu ứng nhớ. Mật độ năng lượng cao hơn NiCd từ 30-40%.
• Ứng dụng: Sử dụng phổ biến dưới dạng pin sạc chuẩn AA/AAA. Từng được trang bị trên các mẫu xe Hybrid đời đầu như Toyota Prius.
• So sánh: An toàn hơn Li-ion do ít nguy cơ cháy nổ, nhưng mật độ năng lượng thấp hơn và trọng lượng nặng hơn đáng kể.

Ý nghĩa của thông số cell pin trong hệ thống điện

Trong thực tế, một cell pin đơn lẻ không đủ điện áp và công suất để chạy các thiết bị lớn. Các kỹ sư phải ghép nhiều cell lại với nhau theo các nguyên tắc toán học vật lý cơ bản:

• Đấu nối tiếp (Series – S): Giúp tăng điện áp (Voltage), giữ nguyên dung lượng (Ah).
• Đấu song song (Parallel – P): Giúp tăng dung lượng (Ah), giữ nguyên điện áp (Voltage).

Ví dụ ứng dụng thực tế: Để tạo ra một khối pin lưu trữ 12.8V – 100Ah dùng cho Inverter Solar từ các cell LiFePO4 (điện áp 3.2V, dung lượng 100Ah):

• Cần sử dụng 4 cell LiFePO4.
• Đấu nối tiếp 4 cell này (gọi là cấu hình 4S).
• Kết quả: Điện áp = 3.2V x 4 = 12.8V. Dung lượng giữ nguyên ở mức 100Ah.

Tầm quan trọng của cân bằng cell (Cell Balancing): Trong quá trình sạc xả, các cell pin sẽ không đồng đều về điện áp do sai số nội trở. Nếu một cell bị sạc đầy trước, nó sẽ bị quá áp và hỏng, kéo theo toàn bộ khối pin ngừng hoạt động. Cân bằng cell là quá trình san phẳng điện áp giữa các cell, giúp hệ thống hoạt động đồng bộ và kéo dài tuổi thọ Battery Pack.

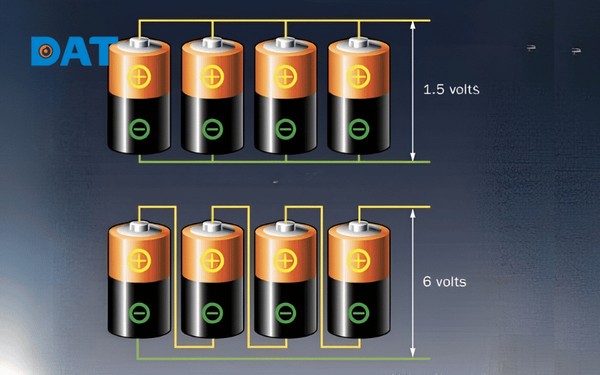

Sơ đồ minh họa nguyên lý đấu nối tiếp (tăng điện áp) và đấu song song (tăng dung lượng) các cell pin.

Cách sử dụng giúp tăng tuổi thọ cell pin

Độ bền của cell pin phụ thuộc rất lớn vào thói quen sử dụng và hệ thống quản lý đi kèm. Để tối ưu hóa vòng đời hóa học của pin, cần áp dụng các nguyên tắc kỹ thuật sau:

• Quy tắc 20-80: Không nên xả pin cạn kiệt về 0% và hạn chế sạc nhồi liên tục ở mức 100%. Duy trì trạng thái pin trong khoảng từ 20% đến 80% dung lượng giúp giảm thiểu áp lực căng thẳng lên các điện cực hóa học.
• Tích hợp mạch BMS (Battery Management System): BMS là thiết bị bắt buộc cho mọi khối pin Lithium. Mạch này có chức năng bảo vệ cell pin khỏi các tình trạng: quá sạc (Over-voltage), quá xả (Under-voltage), xả quá dòng (Over-current) và kiểm soát nhiệt độ (Over-temperature).
• Sử dụng đúng thông số sạc: Cảnh báo lỗi phổ biến nhất làm chết cell pin là dùng sai bộ sạc. Phải cung cấp đúng điện áp danh định của nhà sản xuất (ví dụ: khối pin LFP 4S 12.8V yêu cầu điện áp sạc đầy là 14.6V).
• Kiểm soát nhiệt độ: Nhiệt độ vận hành lý tưởng của cell pin là từ 15°C đến 25°C. Hoạt động liên tục trong môi trường trên 45°C sẽ làm đẩy nhanh quá trình thoái hóa chất điện phân, gây suy giảm dung lượng vĩnh viễn.

Một số câu hỏi thường gặp về cell pin

Pin 3 cell hay 4 cell dùng lâu hơn?

Nhiều người lầm tưởng số lượng cell càng nhiều thì dùng càng lâu. Thực tế, thời gian sử dụng phụ thuộc vào tổng công suất Wh (Watt-hour), được tính bằng công thức: Wh = V (Điện áp) x Ah (Dung lượng).

• Pin máy tính 3 cell thường đấu nối tiếp cho điện áp 11.1V.
• Pin 4 cell thường cho điện áp 14.8V. Nếu khối 3 cell dùng loại cell dung lượng cực cao, tổng Wh của nó hoàn toàn có thể lớn hơn khối 4 cell dùng loại cell dung lượng thấp. Do đó, hãy so sánh thông số Wh thay vì đếm số lượng cell.

Tại sao cell pin bị chai hoặc phồng?

Hiện tượng phồng pin xuất phát từ sự thoát khí (off-gassing). Khi cell pin bị sạc quá dòng, xả quá sâu hoặc hoạt động ở nhiệt độ quá cao, chất điện phân bên trong bị phân hủy hóa học sinh ra các khí (như oxy, CO2).

• Khí tích tụ làm tăng áp suất, đẩy phồng lớp vỏ bọc bên ngoài.
• Bên cạnh đó, việc sạc sai cách làm hình thành các cặn Lithium (lớp màng Dendrite) dạng gai nhọn ở cực âm. Các gai này có thể đâm thủng màng ngăn gây đoản mạch nội bộ.
• Cách xử lý: Khi cell pin đã biến dạng, phải lập tức ngừng sử dụng, cách ly ở nơi an toàn và đem đi tái chế. Tuyệt đối không chọc thủng lớp vỏ vì có thể gây cháy nổ lập tức.

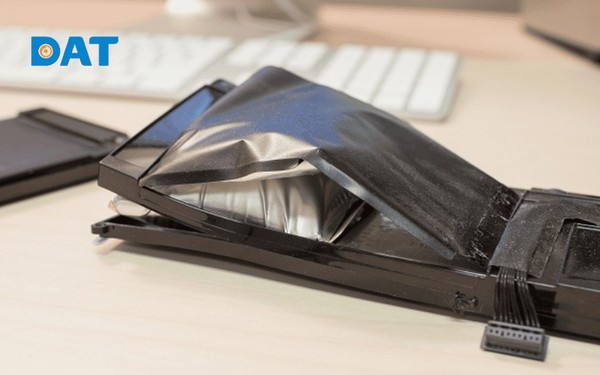

Hiện tượng cell pin bị phồng do tích tụ khí độc hại khi sạc xả sai cách – Cần thay thế ngay để tránh cháy nổ.

Hiệu điện thế định danh của 1 cell là bao nhiêu?

Mỗi cấu trúc hóa học sẽ tạo ra một mức điện áp định danh riêng. Dưới đây là bảng thông số tiêu chuẩn của các loại cell phổ biến:

Lưu ý: Điện áp định danh (Nominal Voltage) là mức điện áp trung bình mà cell pin cung cấp trong phần lớn chu kỳ xả, không phải là điện áp khi pin đang sạc đầy 100%.

Có thể thay thế cell lẻ trong khối pin không?

Góc nhìn chuyên gia kỹ thuật khuyến cáo: Không nên thay thế cell lẻ trong một khối pin đã qua sử dụng.

• Khi một khối pin hoạt động, các cell bên trong sẽ cùng lão hóa. Nếu bạn thay một cell mới vào, cell mới sẽ có nội trở (Internal Resistance – IR) thấp hơn và trạng thái sạc (SOC) khác biệt hoàn toàn so với các cell cũ.
• Sự mất cân bằng này làm dòng điện chạy không đồng đều, mạch BMS sẽ báo lỗi hoặc các cell cũ sẽ phải gánh tải nặng hơn, dẫn đến hỏng toàn bộ khối pin nhanh chóng.
• Lời khuyên: Luôn thay thế cả bộ Pack nguyên bản hoặc đưa đến các trung tâm chuyên nghiệp để chạy máy cân bằng nội trở chuyên dụng trước khi ghép cell.

Cell pin 18650 và 21700 khác nhau như thế nào?

Những con số này đại diện cho kích thước vật lý của cell pin hình trụ. Phân tích cụ thể:

• 18650: Đường kính 18mm, chiều dài 65mm. Đây là chuẩn pin quốc dân, dùng nhiều trong sạc dự phòng, đèn pin, laptop cũ. Dung lượng tối đa thường dừng ở mức 3500mAh.
• 21700: Đường kính 21mm, chiều dài 70mm. Sự thay đổi kích thước này giúp thể tích chứa chất hóa học tăng lên, cung cấp mật độ năng lượng lớn hơn 50% so với 18650 (đạt tới 5000mAh – 5500mAh trên 1 cell).
• Xu hướng: Ngành công nghiệp đang dịch chuyển mạnh sang chuẩn 21700. Cụ thể, xe điện đời mới và các khối pin lưu trữ điện mặt trời cao cấp đều ưu tiên 21700 để giảm bớt số lượng mối hàn, tăng độ tin cậy cho hệ thống.

Tổng kết Cell pin là nền tảng cốt lõi của mọi hệ thống lưu trữ năng lượng hiện đại, từ thiết bị cầm tay nhỏ gọn đến các khối ESS công suất lớn. Việc hiểu rõ cấu tạo, phân loại (đặc biệt là sự khác biệt giữa Li-ion và LiFePO4), cùng ý nghĩa các thông số điện áp, dung lượng sẽ giúp tối ưu hóa hiệu năng thiết bị. Quản lý sạc xả đúng mức, sử dụng mạch BMS chất lượng và duy trì nhiệt độ ổn định là chìa khóa để khai thác tối đa tuổi thọ vòng đời của pin. Với bề dày kinh nghiệm trong lĩnh vực năng lượng tái tạo, DAT Group hy vọng các thông tin kỹ thuật chuyên sâu trên đã giúp bạn có góc nhìn chính xác, khoa học và tự tin hơn trong việc lựa chọn và vận hành các hệ thống lưu trữ điện năng.
