String Inverter là gì? Ưu điểm và nguyên lý hoạt động của biến tần chuỗi

Tóm tắt nhanh

• String Inverter (Biến tần chuỗi) là thiết bị chuyển đổi điện năng một chiều (DC) từ các chuỗi tấm pin mặt trời thành điện năng xoay chiều (AC).
• Đây là loại biến tần phổ biến nhất trong các hệ thống điện mặt trời áp mái dân dụng và thương mại nhờ chi phí thấp.
• Thiết bị hoạt động dựa trên nguyên lý cộng dồn điện áp từ nhiều tấm pin mắc nối tiếp để đạt ngưỡng khởi động.
• Tích hợp công nghệ MPPT giúp tối ưu hóa công suất đầu ra ngay cả khi điều kiện ánh sáng thay đổi.
• Ưu điểm lớn nhất là cấu trúc đơn giản, lắp đặt nhanh và dễ dàng bảo trì tại vị trí tập trung.
• Nhược điểm cốt lõi là hiệu ứng “thùng gỗ”, nơi một tấm pin bị che bóng có thể làm giảm hiệu suất của toàn bộ chuỗi.
• Phù hợp nhất cho các mặt bằng mái phẳng, ít vật cản và các dự án yêu cầu thời gian hoàn vốn nhanh.

Sau khi nắm được những đặc điểm tổng quan về dòng thiết bị này, việc đi sâu vào chi tiết kỹ thuật sẽ giúp chủ đầu tư và kỹ sư có cái nhìn thấu đáo hơn. Để hiểu rõ hơn về lý do tại sao String Inverter lại chiếm lĩnh thị phần lớn nhất hiện nay, DAT Group sẽ phân tích chi tiết từ định nghĩa, cấu tạo đến các kịch bản vận hành thực tế ngay sau đây.

String Inverter là gì?

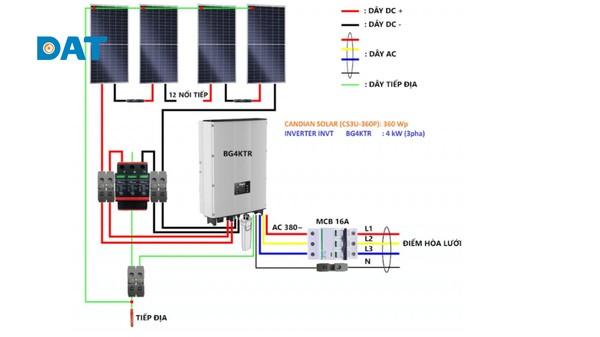

String Inverter (Biến tần chuỗi) là trung tâm điều phối năng lượng trong hệ thống điện mặt trời. Thiết bị thực hiện nhiệm vụ nghịch lưu dòng điện một chiều (DC) tạo ra bởi các tấm pin năng lượng mặt trời thành dòng điện xoay chiều (AC) chuẩn sin để cung cấp cho tải tiêu thụ hoặc hòa vào lưới điện quốc gia.

Trong kiến trúc này, các tấm pin ) được đấu nối nối tiếp với nhau bằng đầu nối MC4 tạo thành một hoặc nhiều “chuỗi” (strings), sau đó tất cả các đường truyền DC cao áp này được dẫn trực tiếp về một biến tần tập trung.

Đây là giải pháp biến tần tiêu chuẩn, chiếm hơn 70% thị phần điện mặt trời áp mái trên toàn cầu với các thương hiệu top đầu thế giới như Huawei (dòng SUN2000) và Sungrow (dòng SG). Để cấu trúc semantic coverage chuẩn xác, cần phân biệt String Inverter với hai dòng cấu trúc biến tần khác:

• Central Inverter (Biến tần tập trung): Công suất cực lớn (từ 500 kW đến hàng MW), chuyên dụng cho các nhà máy điện mặt trời quy mô mặt đất (Utility-scale Solar Farm).
• Micro-inverter (Biến tần vi mô): Thiết bị chuyển đổi mini được gắn trực tiếp dưới phần khung của từng tấm pin đơn lẻ, thuộc nhóm thiết bị điện tử công suất cấp module (MLPE).

Nguyên lý hoạt động và kiến trúc kỹ thuật của biến tần chuỗi

Nguyên lý hoạt động của String Inverter dựa trên cơ chế xử lý và nghịch lưu nguồn năng lượng tập trung thông qua các bước băm xung tần số cao.

Cơ chế kích hoạt và đấu nối chuỗi nối tiếp

Hệ thống vận hành dựa trên mức điện áp đầu vào được cộng dồn từ các tấm pin theo quy luật vật lý:

• Điện áp tổng : Bằng tổng điện áp của từng tấm pin cộng lại.
• Dòng điện tổng : Bằng cường độ dòng điện của tấm pin có hiệu suất thấp nhất trong chuỗi đó.

Vào buổi sáng, khi bức xạ mặt trời chiếu vào giàn pin, điện áp hở mạch của chuỗi bắt đầu tăng lên. Khi đạt tới ngưỡng Wake-up Voltage (thường từ 80 V đến 200 V tùy thuộc vào thiết kế phần cứng của nhà sản xuất), inverter sẽ tự động khởi động, quét các thông số an toàn tần số, điện áp lưới và thực hiện quá trình hòa lưới tự động.

Khuyến nghị thực chiến: Kỹ sư thiết kế hệ thống phải tính toán hệ số giãn nở nhiệt độ của điện áp hở mạch ở mức nhiệt độ thấp nhất tại địa phương để đảm bảo tổng của chuỗi pin không bao giờ vượt quá điện áp đầu vào tối đa (Max Input Voltage, thường là 1000 V hoặc 1100 V đối với dòng inverter dân dụng) để tránh đánh thủng các van bán dẫn và tụ điện bên trong.

Quá trình băm xung nghịch lưu DC-AC

Sau khi dòng DC cao thế đi vào inverter, thiết bị sử dụng các linh kiện bán dẫn IGBT để điều chế độ rộng xung (PWM), tạo ra dòng điện AC sóng sin chuẩn tinh khiết. Để đảm bảo vận hành ngoài trời bền bỉ, lớp vỏ thiết bị thường đạt tiêu chuẩn IP66 chống bụi và nước tuyệt đối.

1. Mạch DC-DC Boost: Thúc đẩy và ổn định điện áp DC đưa vào mạch bus trung gian (DC Link).
2. Mạch Nghịch lưu (Inversion): Sử dụng các linh kiện bán dẫn công suất cao IGBT (Insulated Gate Bipolar Transistor) đóng cắt liên tục với tần số cực cao để điều chế độ rộng xung (PWM), tạo ra dòng điện $AC$ sóng sin chuẩn tinh khiết (Pure Sine Wave), đồng bộ hoàn toàn về pha và tần số (50Hz – 60Hz) với lưới điện EVN.

Để đạt tiêu chuẩn vận hành và được phép đấu nối vào lưới điện, String Inverter phải vượt qua các bài kiểm tra nghiêm ngặt về tiêu chuẩn an toàn quốc tế như IEC 62109 (An toàn cho bộ biến đổi điện năng dùng trong hệ thống pin mặt trời) và tích hợp sẵn tính năng chống đảo lưới (Anti-islanding). Khi điện lưới quốc gia gặp sự cố mất điện (Blackout), inverter sẽ lập tức ngắt mạch trong vòng vài mili giây để đảm bảo an toàn tuyệt đối cho kỹ sư sửa chữa đường dây.

Vai trò điều tốc của bộ tối ưu hóa MPPT

Thuật toán MPPT giúp inverter liên tục dò tìm điểm công suất cực đại khi cường độ quang năng thay đổi. Các dòng inverter hiện đại của Huawei hay Sungrow thường tích hợp đa MPPT, cho phép lắp đặt pin trên nhiều hướng mái khác nhau mà không lo sụt giảm công suất chéo.

Các dòng String Inverter thế hệ mới của Huawei hay Sungrow luôn được tích hợp từ 2, 3 đến 4 bộ MPPT độc lập. Cấu trúc đa MPPT này mang lại lợi ích rất lớn:

• Cho phép chia giàn pin lắp đặt trên các hướng mái khác nhau (ví dụ: chuỗi 1 hướng Đông, chuỗi 2 hướng Tây) mà không gây hiện tượng sụt sụt giảm công suất chéo.
• Giảm thiểu hiện tượng nghẽn dòng, tối ưu hóa sản lượng điện thu hoạch trên cùng một diện tích mái.

Các ưu điểm vượt trội

String Inverter là lựa chọn hàng đầu cho các giải pháp năng lượng tái tạo áp mái nhờ các lợi thế cạnh tranh cốt lõi:

• Tối ưu hóa chi phí đầu tư ban đầu (CAPEX): Xét trên phương diện suất đầu tư USD/Watt, cấu trúc biến tần chuỗi có chi phí rẻ hơn đáng kể so với cấu trúc Micro-inverter hay hệ thống dùng bộ tối ưu hóa công suất Power Optimizer. Thay vì phải trang bị hàng chục bộ xử lý nhỏ cho từng tấm pin, chủ đầu tư chỉ cần đầu tư một bộ biến tần tập trung duy nhất, rút ngắn thời gian hoàn vốn (ROI) của dự án từ 12 – 18 tháng.

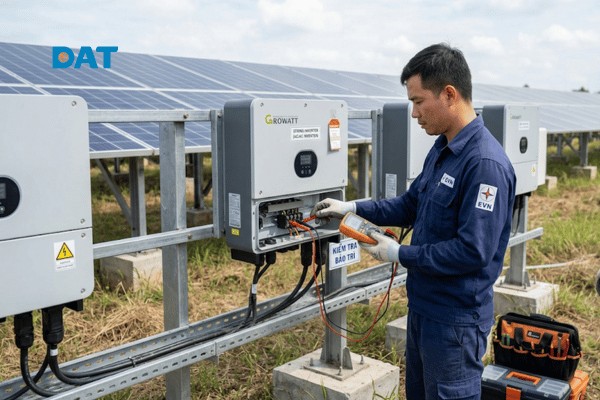

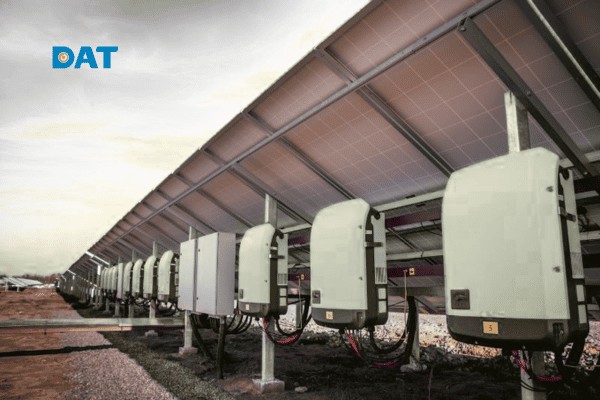

• Quy trình thi công, lắp đặt và vận hành (O&M) đơn giản: Với lớp vỏ bảo vệ đạt tiêu chuẩn kháng bụi và nước IP65/IP66, String Inverter thường được lắp đặt tập trung tại các khu vực kỹ thuật dễ tiếp cận dưới mặt đất hoặc khu vực có mái che. Khi phát hiện sự cố thông qua hệ thống giám sát từ xa, kỹ thuật viên có thể dễ dàng kiểm tra, đo đạc hoặc thay thế thiết bị trực tiếp mà không cần phải leo lên mái tôn cao hay tháo dỡ các tấm pin, giúp giảm thiểu chi phí nhân công bảo trì.
• Dễ bảo trì: Thiết bị lắp tập trung dưới thấp, giúp kỹ thuật viên dễ dàng đo đạc hoặc vệ sinh cánh tản nhiệt – một trong những biện pháp tiết kiệm điện và duy trì hiệu suất hệ thống tốt nhất.
• Hiệu suất chuyển đổi cao: Thừa hưởng hơn 30 năm nghiên cứu và phát triển công nghệ, các dòng biến tần chuỗi hiện đại đạt hiệu suất chuyển đổi cực đại (Max Efficiency) lên tới 98.5% – 98.8%. Đồng thời, thiết bị hỗ trợ tỷ lệ quá tải dòng DC đầu vào (DC Over-sizing) lên tới 130% – 150%, giúp tối ưu hóa sản lượng điện năng vào những khung giờ bức xạ yếu.

Những nhược điểm và giải pháp công nghệ mới

Mặc dù có độ phổ biến cao, String Inverter vẫn tồn tại những rào cản kỹ thuật cố định do bản chất của cấu trúc đấu nối tiếp:

Hiệu ứng bóng râm cục bộ (“Nguyên lý thùng gỗ”)

Đây là điểm yếu lớn nhất của biến tần chuỗi. Nếu một tấm pin bất kỳ trong chuỗi bị che khuất bởi bóng đổ của bồn nước, cây cối, phân chim hoặc rác bụi, dòng điện của tấm pin đó sẽ sụt giảm mạnh. Theo nguyên lý mạch nối tiếp, dòng điện của toàn bộ các tấm pin còn lại trong chuỗi — dù đang đón nắng hoàn hảo — cũng bị kéo tụt xuống mức của tấm pin thấp nhất. Hiện tượng này không chỉ làm sụt giảm nghiêm trọng hiệu suất phát điện của toàn hệ thống mà nếu kéo dài còn sinh ra các điểm quá nhiệt (Hotspots) gây cháy hỏng cell pin.

Nguy cơ điện áp DC cao thế và giải pháp AFCI

Hệ thống chuỗi pin mặt trời trên mái thường tạo ra dòng điện $DC$ cao thế dao động từ 600V đến 1000V. Nếu dây dẫn bị mài mòn, chuột cắn, hoặc các jack kết nối MC4 bị lỏng, rủi ro xảy ra hiện tượng hồ quang điện một chiều (Arc Fault) là rất lớn. Khác với dòng điện $AC$, dòng $DC$ không có điểm đi qua giá trị 0 nên hồ quang cực kỳ khó tự dập tắt, đây là nguyên nhân hàng đầu gây ra các vụ hỏa hoạn hệ thống điện mặt trời.

Giải pháp kỹ thuật hiện đại: Để khắc phục rủi ro này, các tiêu chuẩn quốc tế nghiêm ngặt như NEC 2020 yêu cầu biến tần phải tích hợp công nghệ bảo vệ chủ động AFCI (Arc-Fault Circuit Interrupter). Công nghệ này ứng dụng thuật toán $AI$ để phân tích dạng sóng điện, khi phát hiện có tia lửa hồ quang sẽ lập tức ngắt mạch hoàn toàn trong vòng dưới 0.5 giây. Đồng thời, tính năng Rapid Shutdown giúp hạ điện áp trên mái xuống mức an toàn (30V) để bảo vệ an toàn cho công trình.

Bảng so sánh toàn diện: String Inverter và Micro Inverter

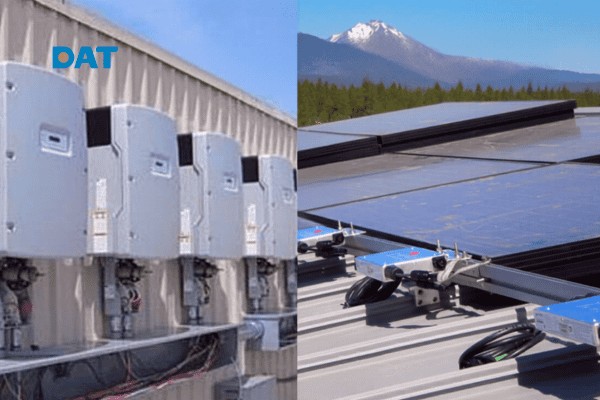

Để giúp các chủ đầu tư có góc nhìn định lượng chính xác khi lựa chọn giải pháp, dưới đây là bảng so sánh chi tiết giữa hai kiến trúc biến tần phổ biến nhất:

6. Câu hỏi thường gặp (FAQs) về String Inverter

1. String Inverter có dùng được cho hệ thống Hybrid (có lưu trữ) không?

• Trả lời: Có, đó là dòng sản phẩm Hybrid String Inverter. Dòng thiết bị này vừa quản lý các chuỗi pin mặt trời, vừa tích hợp mạch sạc/xả thông minh kết nối với hệ thống pin lưu trữ Lithium LiFePO4 thông qua giao tiếp giao thức với bộ quản lý pin BMS (Battery Management System). Hệ thống này cho phép lưu trữ điện dự phòng để sử dụng vào ban đêm hoặc cấp nguồn bypass cho các tải ưu tiên khi lưới điện EVN gặp sự cố.

2. Làm thế nào để kéo dài tuổi thọ vận hành cho biến tần chuỗi?

• Trả lời: Tuổi thọ trung bình của biến tần chuỗi đạt từ 10 đến 15 năm nếu tuân thủ các nguyên tắc kỹ thuật sau:
  • Không lắp đặt thiết bị tại các vị trí bị ánh nắng mặt trời chiếu trực tiếp nhằm tránh hiện tượng quá nhiệt dẫn đến giảm công suất (Thermal Derating).
  • Lắp đặt hệ thống chống sét lan truyền (SPD – Surge Protection Device) phù hợp tại cả hai đầu DC và AC.
  • Vệ sinh lưới lọc bụi, cánh tản nhiệt định kỳ 6 tháng một lần để đảm bảo hiệu suất lưu thông không khí.

3. Làm sao để giám sát hiệu suất từng tấm pin khi đang sử dụng String Inverter?

• Trả lời: Mặc định phần mềm giám sát của String Inverter chỉ hiển thị dòng điện, điện áp của cả chuỗi (String-level monitoring). Để nâng cấp lên tính năng giám sát và tối ưu hóa đến từng tấm pin đơn lẻ, chủ đầu tư cần lắp thêm các bộ tối ưu hóa công suất (Power Optimizer như Tigo hoặc giải pháp đồng bộ của Huawei/Sungrow) tích hợp dưới mỗi tấm pin.

Kết luận

Nhờ sự cân bằng giữa hiệu suất và chi phí, String Inverter vẫn là “xương sống” của ngành điện mặt trời toàn cầu. Đối với các mặt bằng mái phẳng, ít vật cản, đây là lựa chọn kinh tế hàng đầu.

Tại DAT Group, chúng tôi cung cấp các dòng biến tần chuỗi thông minh tích hợp sẵn AI và AFCI từ Huawei, Sungrow. Đây là những cấu phần quan trọng trong giải pháp điện mặt trời áp mái giúp khách hàng tối ưu hóa sản lượng điện và đảm bảo an toàn tuyệt đối cho công trình.
