Micro Inverter là gì? Cấu tạo, nguyên lý và ưu nhược điểm

Tóm tắt nhanh:

• Micro Inverter (Biến tần vi mô) là thiết bị chuyển đổi điện DC sang AC được lắp đặt trực tiếp dưới mỗi tấm pin mặt trời.
• Thiết bị thuộc nhóm công nghệ MLPE (Module-level power electronics), giúp tối ưu hóa công suất ở cấp độ từng tấm pin độc lập.
• Giải pháp này triệt tiêu hoàn toàn sự sụt giảm hiệu suất do hiệu ứng bóng râm (shading effect) gây ra trên toàn hệ thống.
• Điện áp DC duy trì ở mức dưới 60V, loại bỏ rủi ro hỏa hoạn do hồ quang điện so với các hệ thống biến tần chuỗi (String Inverter).

Sau khi nắm được những thông tin tổng quan, DAT Group sẽ đi sâu vào phân tích cấu tạo, nguyên lý vận hành và đánh giá hiệu quả kinh tế (TCO) của dòng biến tần này. Những dữ liệu kỹ thuật dưới đây sẽ giúp bạn xác định chính xác liệu Micro Inverter có phải là lựa chọn tối ưu cho hệ thống điện mặt trời của mình hay không.

Micro Inverter là gì?

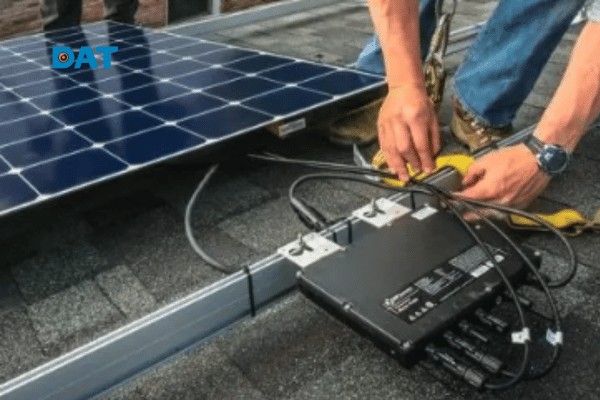

Micro Inverter (Biến tần vi mô) là thiết bị chuyển đổi năng lượng phân tán, thực hiện chức năng chuyển đổi dòng điện một chiều (DC) tạo ra từ bức xạ mặt trời thành dòng điện xoay chiều (AC) tương thích lưới điện ngay tại cấp độ từng tấm pin riêng lẻ.

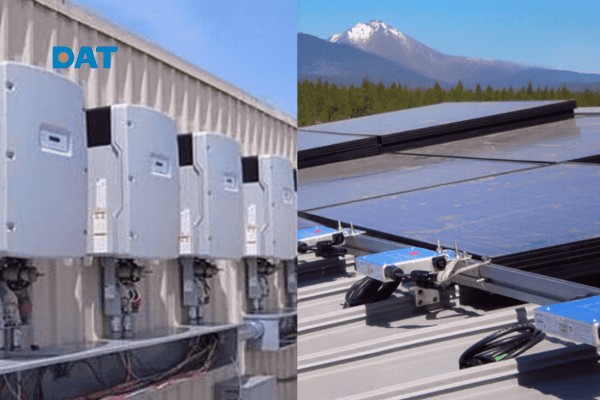

Trái ngược với cấu trúc của String Inverter (gom toàn bộ dòng DC cao thế của hàng chục tấm pin mắc nối tiếp rồi mới xử lý tập trung), hệ thống Micro Inverter xử lý tín hiệu điện năng độc lập.

Thiết bị này là đại diện ưu tú nhất của cuộc cách mạng công nghệ MLPE (Module-Level Power Electronics) toàn cầu, được phát triển và định danh bởi các thương hiệu lớn như Enphase Energy, Hoymiles hay APsystems.

Sự khác biệt cốt lõi về mặt kiến trúc này giúp giải quyết triệt để bài toán “Hiệu ứng thùng gỗ” trong ngành quang điện: Khi một tấm pin bị che khuất bởi bóng đổ, lá cây, hoặc tích tụ bụi bẩn, chỉ duy nhất sản lượng (kWh) của tấm pin đó bị suy giảm, trong khi tất cả các tấm pin còn lại trong hệ thống vẫn vận hành ở mức 100% công suất thiết kế.

Cấu tạo cơ bản của Micro Inverter

Do đặc thù vị trí lắp đặt nằm phơi trực tiếp dưới mặt lưng tấm pin trên mái nhà — nơi phải chịu đựng sự biến thiên nhiệt độ khắc nghiệt và độ ẩm cao — Micro Inverter đòi hỏi tiêu chuẩn đóng gói phần cứng cực kỳ nghiêm ngặt.

Toàn bộ bo mạch điện tử được bảo bọc trong lớp vỏ đúc nguyên khối bằng hợp kim nhôm chịu lực, bơm đặc keo tản nhiệt chuyên dụng (Potting Compound) để cách ly môi trường và đạt tiêu chuẩn chống nước, chống bụi biến thiên từ IP67 đến IP68.

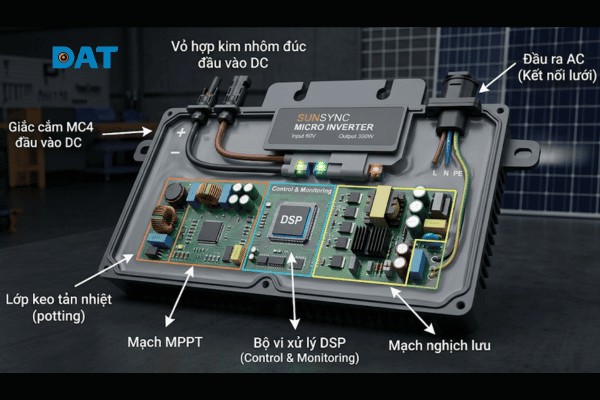

Cấu trúc sơ đồ mạch bên trong bao gồm ba phân khu chức năng cốt lõi:

• Mạch chuyển đổi điện áp DC & Tối ưu hóa MPPT: Phân khu này tiếp nhận dòng DC áp thấp từ jack kết nối MC4 của tấm pin. Mỗi bộ Micro Inverter được tích hợp một hoặc nhiều bộ bám sát điểm công suất cực đại MPPT (Maximum Power Point Tracking) độc lập. Dải điện áp hoạt động MPPT của thiết bị rất thấp, thường chỉ dao động từ 16V đến 60V. Điều này giúp hệ thống đạt ngưỡng điện áp khởi động (Start-up Voltage) từ rất sớm ngay khi có ánh sáng bình minh hoặc trong điều kiện trời mây mù (Low Irradiance).
• Mạch nghịch lưu dòng điện xoay chiều AC (Inverter Stage): Sử dụng các van bán dẫn công suất nhỏ đóng cắt tần số cao để biến đổi dòng điện DC đã ổn định thành dòng điện xoay chiều sóng sin chuẩn tinh khiết (Pure Sine Wave) có tổng biến dạng hài dòng điện THD < 3%. Mạch được lập trình để tạo dòng đầu ra đồng bộ pha, tần số và biên độ với lưới điện quốc gia (Ví dụ: 220V/50Hz cho lưới điện 1 pha hoặc 380V/50Hz cho lưới điện 3 pha của EVN).
• Bộ vi điều khiển trung tâm và Module truyền thông: Sử dụng bộ vi xử lý tín hiệu số DSP (Digital Signal Processor) hoặc vi điều khiển MCU để quản lý các kịch bản vận hành. Phân khu này tích hợp các chip truyền thông không dây bằng sóng Wi-Fi, Zigbee hoặc truyền thông trên đường dây tải điện PLC (Power Line Communication). Thiết bị liên tục gửi các telemetry về điện áp (V), dòng điện (A), công suất (W) và nhiệt độ (độ C) của từng cell pin về bộ thu thập dữ liệu trung tâm DTU (Data Transfer Unit) hoặc ECU (Energy Communication Unit) để đồng bộ lên nền tảng Cloud.

Nguyên lý hoạt động của Micro Inverter

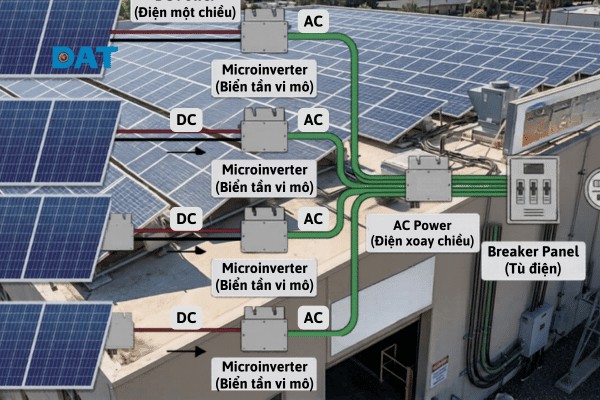

Quy trình chuyển hóa năng lượng bên trong hệ thống Micro Inverter diễn ra theo một chu trình khép kín, tự động hóa hoàn toàn tại chỗ:

Hấp thụ và kích hoạt độc lập: Khi tấm pin mặt trời nhận được bức xạ, dòng DC được truyền qua cáp kết nối vào mạch đầu vào của Micro Inverter. Khi điện áp vượt ngưỡng sạc an toàn (thường là 22V), bộ vi xử lý kích hoạt thuật toán MPPT để tối ưu hóa tích số V x I ngay tại nguồn, tránh hoàn toàn hiện tượng tổn hao sụt áp trên đường dây DC dài như ở hệ thống biến tần chuỗi.

Điều chế nghịch lưu AC: Dòng DC sau tối ưu được đưa qua cầu nghịch lưu để băm xung thành nguồn AC sóng sin chuẩn. Nhiệt lượng sinh ra trong quá trình chuyển đổi được khuếch tán tự nhiên qua lớp vỏ nhôm tản nhiệt mà không cần sử dụng quạt cơ học (vốn là linh kiện có tỷ lệ hỏng hóc cao).

Hòa lưới và bảo vệ Anti-Islanding: Trước khi dòng AC đi ra đường trục cáp bus tổng (AC Trunk Cable), biến tần sử dụng mạch vòng khóa pha (PLL – Phase-Locked Loop) để đồng bộ tuyệt đối với lưới điện tòa nhà. Đồng thời, thiết bị liên tục giám sát trạng thái lưới điện để đáp ứng tiêu chuẩn an toàn quốc tế IEC 62119. Khi xảy ra sự cố mất điện lưới EVN, chức năng chống đảo lưới Anti-Islanding sẽ kích hoạt, lập tức ngắt đầu ra AC trong vòng vài mili giây để ngăn dòng điện đẩy ngược ra đường dây truyền tải, bảo vệ an toàn tính mạng cho công nhân sửa chữa đường dây.

Phân tích Ưu điểm và Nhược điểm (Đánh giá TCO)

Việc đầu tư công nghệ Micro Inverter cần được xem xét dựa trên bài toán Tổng chi phí sở hữu (Total Cost of Ownership – TCO) trong suốt vòng đời dự án (20 – 25 năm), thay vì chỉ đánh giá chi phí mua sắm ban đầu.

Các ưu điểm cốt lõi

• Tối ưu hóa năng lượng cấp Module: Triệt tiêu hoàn toàn tổn hao do hiệu ứng đổ bóng cục bộ hay sai lệch công suất giữa các tấm pin (Mismatch Loss). Theo nghiên cứu thực tế, trong các địa hình mái phức tạp, Micro Inverter giúp tăng sản lượng điện thu hoạch tổng thể từ 5% đến 15% so với String Inverter.
• Hệ thống giám sát chuyên sâu (Module-Level Monitoring): Người vận hành có thể giám sát hiệu suất đồ họa của từng tấm pin theo thời gian thực trên ứng dụng điện thoại. Khi xảy ra sự cố (lỗi diode bypass, nứt kính, bẩn bề mặt), hệ thống sẽ định vị chính xác vị trí tấm pin lỗi trên sơ đồ mái nhà, giúp giảm đến 80% thời gian và chi phí vận hành bảo trì (O&M).
• An toàn cháy nổ tuyệt đối: Do dòng DC được chuyển đổi thành AC ngay tại đầu cực tấm pin, mức điện áp DC trên mái nhà luôn được kiểm soát dưới ngưỡng an toàn < 60V DC. Điều này đáp ứng hoàn hảo các tiêu chuẩn an toàn phòng cháy chữa cháy khắt khe nhất thế giới như NEC 2017/2020 về yêu cầu ngắt mạch nhanh (Rapid Shutdown) mà không cần lắp đặt thêm thiết bị ngoại vi nào khác.

Các nhược điểm và thách thức

• Chi phí CAPEX ban đầu cao: Suất đầu tư trên mỗi Watt công suất ($/W$) của Micro Inverter thường đắt hơn từ 30% đến 50% so với phương án sử dụng biến tần chuỗi truyền thống. Do đó, thời gian hoàn vốn (ROI) của dự án sẽ kéo dài hơn. Công nghệ này chỉ tối ưu cho phân khúc dân dụng (biệt thự, nhà phố diện tích mái nhỏ, kiến trúc mái phức tạp) hoặc các công trình yêu cầu tiêu chuẩn an toàn cao cấp của các tập đoàn FDI, không phù hợp cho các dự án trang trại điện mặt trời quy mô lớn (Utility-scale Solar Farm).
• Độ khó trong công tác bảo trì vật lý: Vì thiết bị được gắn cố định ngay dưới tấm pin trên mái nhà dốc, khi xảy ra lỗi phần cứng (hỏng bo mạch, lỗi chip), kỹ thuật viên phải trực tiếp leo lên mái, tháo dỡ tháo rời các tấm pin quang điện phía trên thì mới có thể tiếp cận và thay thế. Chi phí nhân công cho mỗi lần xử lý sự cố tại hiện trường (Truck roll) do đó sẽ cao hơn so với việc sửa chữa một String Inverter đặt ở phòng kỹ thuật tầng trệt.

So sánh trực quan: String Inverter và Micro Inverter

Bảng đối chiếu kỹ thuật dưới đây sẽ giúp bạn có cái nhìn tổng quan để đưa ra quyết định thiết kế phù hợp:

Câu hỏi thường gặp (FAQs) về Micro Inverter

1. Tại sao tuổi thọ thực tế của Micro Inverter lại lên đến 25 năm dù nằm ngoài trời nắng nóng?

• Trả lời: Khác với String Inverter sử dụng các quạt tản nhiệt cơ học và tụ điện phân (vốn dễ bị khô dung dịch hóa chất theo thời gian dưới tác động nhiệt), Micro Inverter được thiết kế hoàn toàn không có bộ phận chuyển động. Các linh kiện bên trong sử dụng loại tụ màng mỏng cao cấp (Film Capacitors) có độ bền vật lý vượt trội, kết hợp công nghệ đổ keo tản nhiệt đặc giúp bảo vệ linh kiện khỏi sự giãn nở nhiệt liên tục trong suốt 25 năm.

2. Micro Inverter có tích hợp được với hệ thống pin lưu trữ (ESS) không?

• Trả lời: Hoàn toàn được thông qua giải pháp cấu trúc AC Coupling (Ghép nối xoay chiều). Dòng điện $AC$ đầu ra từ hệ cáp trục Micro Inverter thay vì đi thẳng ra lưới sẽ được dẫn vào một biến tần lưu trữ độc lập (Hybrid/Storage Inverter). Thiết bị này sẽ chịu trách nhiệm chỉnh lưu dòng $AC$ thành $DC$ để sạc vào hệ thống pin lưu trữ Lithium LiFePO4 (thông qua giao tiếp quản lý với mạch BMS), đảm bảo nguồn điện dự phòng liên tục cho công trình.

3. Sai lầm kỹ thuật phổ biến nhất khi thi công lắp đặt hệ thống Micro Inverter là gì?

• Trả lời: Đó chính là lỗi thi công hệ thống nối đất (PE – Protective Earthing). Do hệ thống sử dụng cáp trục chung, nhiều đơn vị thi công không chuyên nghiệp thường bỏ qua hoặc thực hiện không chuẩn điểm tiếp địa ở cuối nhánh cáp AC trunk, hoặc không liên kết đồng tiềm năng giữa vỏ nhôm của Micro Inverter với hệ thống khung khung rail nhôm của giàn pin. Sai lầm này dẫn đến hiện tượng rò điện cảm ứng, kích hoạt các cảnh báo lỗi cách điện trên hệ thống và khiến biến tần liên tục dừng phát điện để bảo vệ.

Kết luận

Với khả năng tối ưu hóa độc lập và tuổi thọ bền bỉ 25 năm, Micro Inverter là khoản đầu tư xứng đáng cho các giải pháp năng lượng sạch cao cấp. Đây cũng là một trong những biện pháp tiết kiệm điện thông minh nhất nhờ khả năng thu hoạch tối đa năng lượng trong mọi điều kiện thời tiết.

Tại DAT Group, chúng tôi cung cấp hệ sinh thái thiết bị MLPE chính hãng từ các thương hiệu hàng đầu thế giới. Cho dù bạn chọn hệ thống độc lập hay giải pháp điện mặt trời áp mái hòa lưới, đội ngũ kỹ sư của DAT Solar luôn sẵn sàng tư vấn cấu hình tối ưu nhất, đảm bảo an toàn tuyệt đối và hiệu suất sinh lời cao nhất cho công trình của bạn.
