Điện xoay chiều (AC) là gì? Cách chuyển đổi giữa dòng điện AC và DC

Tóm tắt nhanh:

• Điện xoay chiều (AC) là dòng điện có chiều và cường độ thay đổi tuần hoàn theo thời gian, thường tuân theo quy luật hàm sin.
• Thông số đặc trưng cơ bản của điện xoay chiều bao gồm tần số (Hz), chu kỳ, điện áp hiệu dụng (V) và điện áp đỉnh.
• Điểm khác biệt lớn nhất giữa AC và DC là chiều di chuyển của electron: AC đảo chiều liên tục, trong khi DC chạy theo một hướng cố định.
• Để sử dụng trong hệ thống điện mặt trời, điện DC từ tấm pin bắt buộc phải đi qua biến tần (Inverter) để chuyển thành điện AC cung cấp cho tải tiêu thụ.

Từ những điểm chính trên, nội dung bài viết dưới đây sẽ đi sâu vào phân tích bản chất kỹ thuật của dòng điện xoay chiều. Qua đó, DAT Group sẽ giúp bạn nắm rõ các đại lượng đo lường, phương pháp phân biệt với dòng điện một chiều và cách ứng dụng hiệu quả trong các hệ thống năng lượng hiện đại.

Điện xoay chiều (AC) là gì?

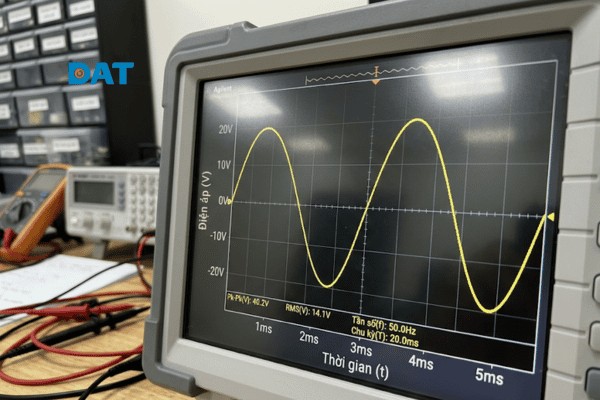

Điện xoay chiều (tiếng Anh: Alternating Current – viết tắt là AC) là dòng điện có chiều và cường độ luân phiên thay đổi tuần hoàn theo những khoảng thời gian nhất định. Trên đồ thị thời gian, sự biến thiên của dòng điện xoay chiều thường được biểu diễn dưới dạng một đường cong hình sin (Sine wave).

Bản chất của dòng điện xoay chiều là các electron không di chuyển liên tục từ đầu này sang đầu kia của dây dẫn. Thay vào đó, chúng dao động tiến và lùi xung quanh một vị trí cố định, tạo ra sự truyền tải năng lượng điện dọc theo hệ thống lưới điện.

Tại Việt Nam, nguồn điện xoay chiều dân dụng tiêu chuẩn được cung cấp bởi điện lưới quốc gia có mức điện áp là 220V và tần số dao động là 50Hz. Điều này có nghĩa là trong một giây, dòng điện sẽ đảo chiều 50 lần. Việc tạo ra điện xoay chiều thường được thực hiện bởi các máy phát điện xoay chiều tại các nhà máy thủy điện, nhiệt điện hoặc điện gió dựa trên hiện tượng cảm ứng điện từ.

Các đại lượng đặc trưng của điện xoay chiều

Để tính toán và thiết kế hệ thống sử dụng điện xoay chiều, các kỹ sư dựa vào các đại lượng vật lý cốt lõi sau đây.

Chu kỳ và tần số dòng điện

Chu kỳ (ký hiệu là T, đơn vị là Giây – s) là khoảng thời gian cần thiết để dòng điện xoay chiều hoàn thành một vòng biến thiên lặp lại trạng thái ban đầu.

Tần số (ký hiệu là f, đơn vị là Hertz – Hz) là số chu kỳ mà dòng điện thực hiện được trong thời gian một giây. Mối quan hệ giữa chu kỳ và tần số được biểu diễn qua công thức nghịch đảo: f = 1/T. Ví dụ: Dòng điện lưới có tần số f = 50Hz sẽ có chu kỳ T = 1/50 = 0.02 giây. Các mức tần số phổ biến nhất trên thế giới hiện nay là 50Hz và 60Hz.

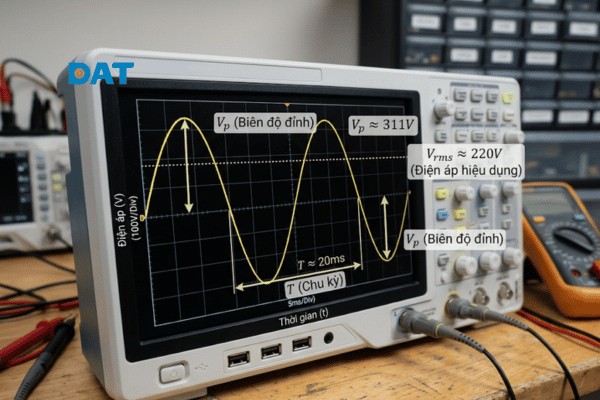

Biên độ điện áp đỉnh

Biên độ điện áp đỉnh (Peak Voltage – Vp) là giá trị điện áp cao nhất mà dòng điện xoay chiều đạt tới trong một nửa chu kỳ. Trên đồ thị hình sin, đây chính là đỉnh cao nhất (hoặc đáy thấp nhất) của đường cong điện áp so với trục hoành (mức 0V). Biên độ điện áp đỉnh biểu thị mức chịu đựng tối đa của cách điện trong các thiết bị. Việc tính toán sai thông số điện áp đỉnh có thể dẫn đến hiện tượng phóng điện hoặc cháy nổ linh kiện điện tử.

Giá trị điện áp hiệu dụng

Giá trị điện áp hiệu dụng (Root Mean Square – Vrms) là mức điện áp tương đương của dòng điện một chiều (DC) có khả năng sinh ra cùng một lượng nhiệt lượng trên cùng một điện trở. Đây là thông số quan trọng nhất và thường được ghi trên các thiết bị điện. Công thức tính: Vrms = Vp / √2 (khoảng 0.707 x Vp). Ví dụ thực tế: Điện áp lưới dân dụng 220V chính là giá trị hiệu dụng. Điện áp đỉnh (Vp) thực tế của lưới điện này sẽ lên tới khoảng 311V.

Góc pha của dòng điện

Góc pha (Phase Angle) thể hiện sự dịch chuyển thời gian giữa điện áp và dòng điện trong mạch điện xoay chiều. Khi mạch chỉ có điện trở thuần, dòng điện và điện áp cùng pha. Tuy nhiên, trong các thiết bị có tính cảm kháng (như động cơ) hoặc dung kháng (như tụ điện), dòng điện có thể trễ pha hoặc sớm pha hơn so với điện áp. Góc pha là cơ sở để tính toán hệ số công suất (Cos phi) – chỉ số đo lường mức độ hiệu quả trong việc sử dụng điện năng của thiết bị công nghiệp.

So sánh điện xoay chiều và điện một chiều

Việc lựa chọn sử dụng điện xoay chiều (AC) hay điện một chiều (DC) phụ thuộc vào đặc tính kỹ thuật riêng biệt của từng loại. Dưới đây là các tiêu chí so sánh cốt lõi.

Chiều di chuyển của electron

Trong dòng điện xoay chiều (AC), các electron dao động tiến và lùi liên tục theo tần số (ví dụ 50 lần/giây). Chiều dòng điện đảo ngược tuần hoàn. Ngược lại, trong dòng điện một chiều (DC), các electron chỉ di chuyển theo một hướng duy nhất từ cực âm (-) sang cực dương (+) của nguồn điện. Cường độ của dòng điện DC có thể không đổi (như điện từ ắc quy) hoặc biến thiên nhưng không bao giờ cắt qua mốc 0V để đổi chiều.

Khả năng truyền tải điện đi xa

Dòng điện AC có ưu thế vượt trội trong việc truyền tải điện năng đi xa. Nhờ sử dụng máy biến áp, dòng AC có thể dễ dàng tăng điện áp lên mức hàng trăm kilovolt (kV) để giảm thiểu hiện tượng tiêu hao năng lượng do tỏa nhiệt trên đường dây, sau đó hạ áp xuống 220V khi đến khu dân cư. Dòng điện DC rất khó thay đổi mức điện áp bằng phương pháp từ trường. Để truyền tải DC đi xa, cần hệ thống truyền tải điện một chiều điện áp cao (HVDC) với chi phí đầu tư trạm biến đổi cực kỳ đắt đỏ, chỉ phù hợp cho các tuyến cáp ngầm xuyên biển.

Khả năng lưu trữ năng lượng

Điện một chiều (DC) là loại điện duy nhất có thể lưu trữ trực tiếp dưới dạng hóa năng. Tất cả các thiết bị lưu trữ như pin Lithium, ắc quy chì-axit, ắc quy Gel đều chỉ nhận và phát ra dòng điện DC. Điện xoay chiều (AC) không thể lưu trữ trực tiếp. Muốn lưu trữ điện lưới AC vào ắc quy, bắt buộc phải có thiết bị chuyển đổi (bộ sạc) để biến điện AC thành điện DC trước khi đưa vào hệ thống lưu trữ.

Thiết bị sử dụng tiêu biểu

• Thiết bị sử dụng AC: Động cơ điện xoay chiều, máy lạnh, máy giặt, tủ lạnh, quạt điện, lò nướng.
• Thiết bị sử dụng DC: Tấm pin mặt trời, điện thoại di động, laptop, đèn LED, xe điện, các vi mạch điện tử.

Bảng tóm tắt so sánh:

Cách chuyển đổi giữa dòng điện AC và DC

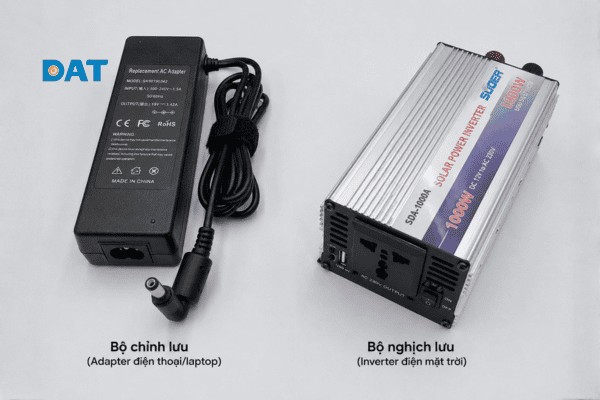

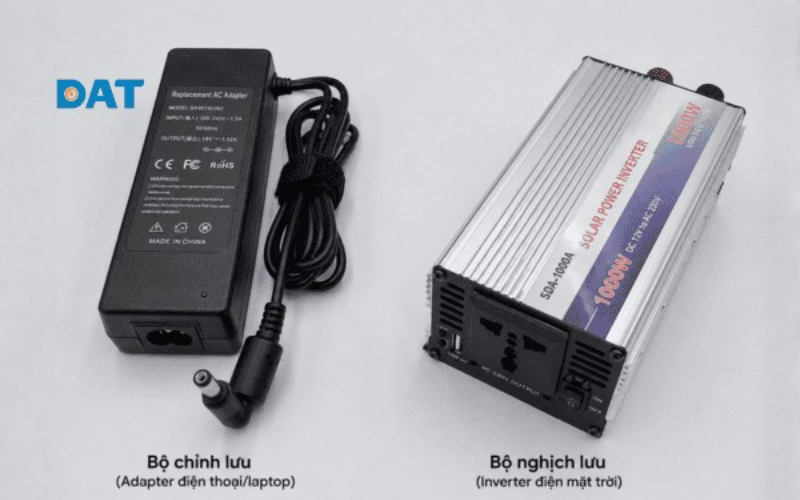

Để chuyển đổi dòng điện xoay chiều (AC) sang điện một chiều (DC), hệ thống sử dụng Bộ chỉnh lưu (Rectifier). Bộ chỉnh lưu sử dụng các linh kiện bán dẫn như Diode để chỉ cho phép dòng điện đi qua theo một chiều duy nhất, cắt bỏ phần âm của chu kỳ dòng điện xoay chiều. Ứng dụng phổ biến nhất của bộ chỉnh lưu là các củ sạc điện thoại, adapter laptop, hoặc bộ sạc ắc quy ô tô. Chúng lấy nguồn AC 220V từ ổ cắm và biến đổi thành dòng DC 5V, 12V hoặc 19V để thiết bị hoạt động.

Ngược lại, để chuyển đổi điện một chiều (DC) sang điện xoay chiều (AC), hệ thống sử dụng Bộ nghịch lưu (Inverter). Biến tần Inverter sử dụng các mạch điện tử công suất lớn (như IGBT hoặc MOSFET) để đóng cắt dòng DC ở tốc độ cực cao, tạo ra dạng sóng mô phỏng lại đường cong hình sin của dòng điện AC. Đây là thiết bị không thể thiếu trong lĩnh vực năng lượng tái tạo và hệ thống lưu trữ điện dự phòng.

Ứng dụng của điện xoay chiều trong thực tế

Điện xoay chiều đóng vai trò xương sống trong hạ tầng năng lượng toàn cầu. Dưới đây là các ứng dụng định hình nền công nghiệp và đời sống hiện đại.

Cung cấp điện cho gia đình

Điện xoay chiều là chuẩn nguồn điện cho 100% hộ gia đình thông qua hệ thống ổ cắm tường. Mức điện áp định mức 220V cung cấp năng lượng trực tiếp cho các thiết bị điện dân dụng có công suất lớn. Các thiết bị như máy nén trong tủ lạnh, máy điều hòa không khí, hay thanh gia nhiệt trong bình nóng lạnh đều được thiết kế để vận hành tối ưu với đặc tính biến thiên của dòng điện AC, giúp thiết kế động cơ đơn giản và bền bỉ hơn so với động cơ DC.

Vận hành động cơ công nghiệp

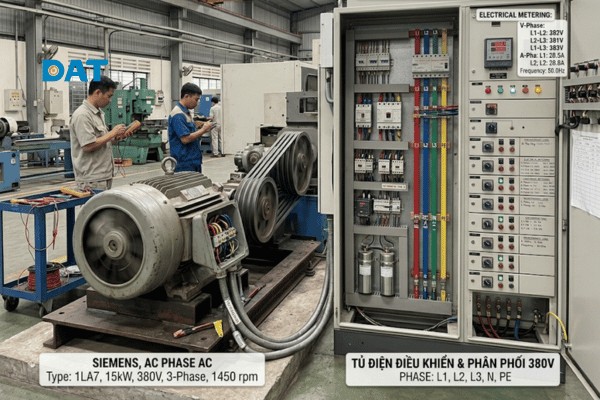

Trong môi trường nhà máy, điện xoay chiều 3 pha (380V) là nguồn năng lượng cốt lõi. Hệ thống AC 3 pha tạo ra từ trường quay đồng đều, giúp các động cơ không đồng bộ 3 pha tự khởi động và vận hành với hiệu suất cực cao. Dòng điện này cung cấp momen xoắn ổn định để kéo các hệ thống băng chuyền, máy bơm công suất lớn, máy nén khí, rô-bốt lắp ráp và các hệ thống máy CNC phức tạp mà không cần cấu trúc chổi than dễ bị mài mòn.

Truyền tải điện mạng lưới quốc gia

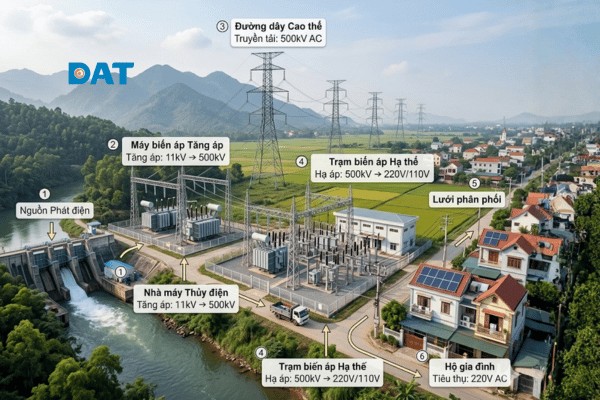

Hệ thống truyền tải điện lưới quốc gia phụ thuộc hoàn toàn vào điện xoay chiều. Tại nhà máy phát điện, điện áp AC được máy biến áp tăng áp lên các mức 110kV, 220kV hoặc 500kV. Điện áp càng cao, dòng điện càng nhỏ, giúp giảm triệt để tổn thất điện năng sinh ra do nhiệt trên dây dẫn dài hàng nghìn kilomet. Khi tiếp cận khu vực đô thị, các trạm biến áp hạ thế sẽ hạ mức điện áp này xuống 220V an toàn trước khi cung cấp đến tay người sử dụng cuối.

Tích hợp hệ thống điện mặt trời

Trong lĩnh vực điện năng lượng mặt trời, điện xoay chiều là đích đến cuối cùng của quá trình chuyển đổi năng lượng. Các tấm pin mặt trời (Solar panel) sinh ra dòng điện một chiều (DC). Dòng điện này không thể dùng trực tiếp cho các thiết bị điện AC trong nhà hoặc đẩy lên lưới điện. Lúc này, Biến tần (Inverter) sẽ làm nhiệm vụ chuyển đổi điện DC thành điện AC chuẩn dạng sóng sin (220V/50Hz). Ví dụ: Một hệ thống điện mặt trời công suất 5kWp sẽ tạo ra điện DC. Biến tần hòa lưới (On-grid Inverter) sẽ đổi điện này thành AC, đồng bộ pha với lưới điện quốc gia để cung cấp cho tải tiêu thụ trong nhà, đồng thời bán phần điện AC dư thừa lên lưới.

Câu hỏi thường gặp về điện xoay chiều

Mức độ nguy hiểm của điện xoay chiều (AC) so với điện một chiều (DC) như thế nào?

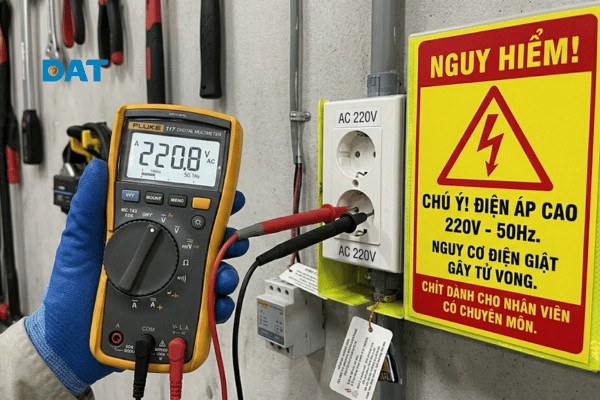

Điện xoay chiều 220V/50Hz cực kỳ nguy hiểm và gây tử vong cao hơn dòng điện DC cùng mức điện áp. Do đặc tính dao động 50 lần/giây, dòng AC khi đi qua cơ thể sẽ tác động trực tiếp vào hệ thần kinh, gây co thắt cơ bắp liên tục (hiện tượng dính chặt vào dây điện) và làm rung tâm thất tim, dẫn đến ngưng tim nhanh chóng.

Tại sao các loại ắc quy lưu trữ không sử dụng dòng điện xoay chiều?

Ắc quy lưu trữ năng lượng dựa trên các phản ứng hóa học (di chuyển ion giữa cực dương và cực âm). Quá trình hóa học này đòi hỏi chiều dòng điện phải cố định (DC) để duy trì cấu trúc của bản cực. Nếu nạp dòng điện AC (đảo chiều liên tục) vào ắc quy, các phản ứng hóa học sẽ liên tục bị đảo ngược, khiến ắc quy không thể tích tụ được năng lượng, thậm chí gây đoản mạch và nổ bình.

Thiết bị nào trong nhà bắt buộc phải sử dụng điện xoay chiều nguyên bản?

Quạt trần, máy bơm nước giếng khoan, và lốc máy nén của tủ lạnh/điều hòa (loại không dùng công nghệ Inverter) là những thiết bị sử dụng trực tiếp điện AC. Bên trong chúng chứa các cuộn dây stator cần từ trường biến thiên của dòng AC để tạo ra chuyển động quay. Nếu cắm điện DC vào các thiết bị này, cuộn dây sẽ hoạt động như một điện trở tĩnh, gây nóng và bốc cháy ngay lập tức.

Hệ thống điện mặt trời độc lập (Off-grid) có tạo ra điện xoay chiều không?

Có. Dù hệ thống độc lập không kết nối với lưới điện quốc gia và lưu trữ năng lượng vào ắc quy (điện DC), hệ thống vẫn được trang bị Biến tần độc lập (Off-grid Inverter). Biến tần này sẽ lấy nguồn điện DC từ ắc quy và chuyển đổi thành điện AC 220V chuẩn sin để cung cấp cho tivi, quạt, nồi cơm điện trong gia đình sinh hoạt bình thường.

Tóm lại, hiểu rõ bản chất, đặc trưng và cách phân biệt điện xoay chiều (AC) với điện một chiều (DC) là nền tảng bắt buộc để vận hành an toàn các thiết bị điện và làm chủ các công nghệ năng lượng. Từ lưới điện quốc gia truyền thống đến các hệ thống điện năng lượng mặt trời hiện đại, dòng điện xoay chiều vẫn giữ vai trò cốt lõi.
