Hiệu điện thế là gì? Công thức tính, cách đo và ứng dụng

• Hiệu điện thế (điện áp) là sự chênh lệch điện thế giữa hai điểm, tạo ra lực đẩy để các electron dịch chuyển thành dòng điện.
• Ký hiệu quốc tế của hiệu điện thế là U, đơn vị đo tiêu chuẩn là Volt (V).
• Hai công thức tính cơ bản gồm:
  • Công thức lý thuyết: U = A/q
  • Công thức thực hành theo định luật Ôm: U = I × R
• Thiết bị đo thông dụng là vôn kế và đồng hồ vạn năng, quy tắc bắt buộc là phải mắc song song với mạch điện cần đo.
• Trong điện mặt trời, hai chỉ số điện áp cốt lõi là Voc (điện áp hở mạch) và Vmp (điện áp cực đại), quyết định việc cấu hình chuỗi pin phù hợp với inverter.

Sau khi đã nắm được tổng quan về bản chất và các thông số đo lường cơ bản, việc đi sâu vào chi tiết kỹ thuật sẽ giúp bạn hiểu rõ cách vận hành của dòng điện. Từ những điểm chính trên, DAT Group sẽ phân tích chi tiết từ định nghĩa, công thức tính toán cho đến các ứng dụng thực tiễn trong ngành điện và năng lượng mặt trời ngay dưới đây.

Hiệu Điện Thế Là Gì?

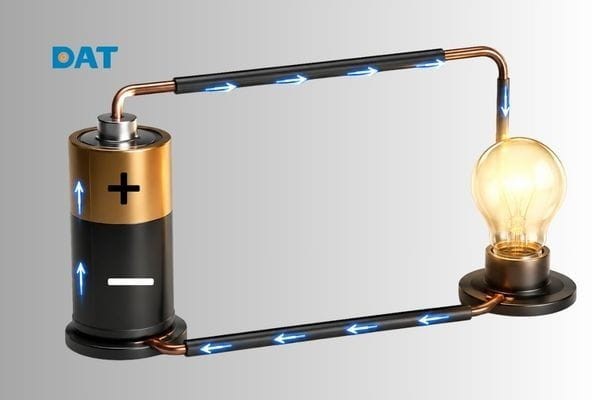

Hiệu điện thế là sự chênh lệch về điện thế giữa hai điểm trong không gian hoặc trong một mạch điện. Sự chênh lệch này tạo ra một lực điện trường đẩy các hạt mang điện (electron) dịch chuyển có hướng, hình thành nên dòng điện. Trong kỹ thuật dân dụng và công nghiệp, hiệu điện thế thường được gọi ngắn gọn là điện áp (Voltage).

Để dễ hình dung, bạn có thể liên hệ điện áp với một hệ thống đường ống nước. Nước chỉ có thể tự chảy khi có sự chênh lệch độ cao (thế năng) từ nơi cao xuống nơi thấp. Độ chênh lệch áp lực nước càng lớn, dòng nước chảy càng mạnh. Tương tự như vậy, hiệu điện thế đóng vai trò là “áp lực” đẩy dòng electron chuyển động. Nếu không có sự chênh lệch điện thế giữa hai điểm, các electron sẽ đứng yên và dòng điện không thể xuất hiện.

Ký Hiệu Và Đơn Vị Đo Của Hiệu Điện Thế

Trong các tài liệu kỹ thuật và sơ đồ mạch điện, hiệu điện thế được ký hiệu bằng chữ U. Đơn vị đo đại lượng này là Volt (ký hiệu là V).

Để thuận tiện cho việc đo lường từ các tín hiệu vi mạch nhỏ cho đến mạng lưới điện quốc gia, người ta sử dụng các đơn vị bội số và ước số của Volt. Bảng quy đổi nhanh dưới đây giúp bạn dễ dàng tra cứu:

Thực tế tại Việt Nam, hệ thống truyền tải và phân phối điện được vận hành với các cấp điện áp tiêu chuẩn cực kỳ rõ ràng:

• Lưới điện siêu cao thế: 500 kV, dùng để truyền tải điện năng Bắc – Nam.
• Lưới điện cao thế: 110 kV, 220 kV, cấp nguồn cho các trạm biến áp tỉnh, thành phố.
• Lưới điện hạ thế dân dụng: 220 V (1 pha) phục vụ sinh hoạt gia đình và 380 V (3 pha) phục vụ sản xuất công nghiệp.

Công Thức Tính Hiệu Điện Thế Chuẩn Xác

Trong thực tế, kỹ sư và kỹ thuật viên thường nhầm lẫn giữa công thức thuần lý thuyết và công thức tính toán sửa chữa hằng ngày. Việc áp dụng sai công thức dẫn đến tính toán sai tiết diện dây dẫn hoặc chọn sai công suất thiết bị bảo vệ. Tùy vào dữ kiện bài toán hoặc thông số đo được, bạn phải linh hoạt chọn một trong hai công thức chuẩn sau:

1. Công Thức Theo Định Nghĩa Vật Lý (Công Thức Lý Thuyết)

Sử dụng khi bạn biết công của lực điện trường và điện tích dịch chuyển giữa hai điểm.

U = A/q

Trong đó:

• U: Hiệu điện thế giữa hai điểm (đơn vị: Volt, V).
• A: Công của lực điện dịch chuyển điện tích từ điểm này đến điểm kia (đơn vị: Joule, J).
• q: Độ lớn của điện tích dịch chuyển (đơn vị: Coulomb, C).

2. Công Thức Theo Định Luật Ôm (Công Thức Thực Hành)

Đây là công thức được sử dụng trong 95% trường hợp sửa chữa, thiết kế mạch điện thực tế khi có sẵn thông số dòng điện và điện trở.

U = I × R

Trong đó:

• I: Cường độ dòng điện chạy qua đoạn mạch (đơn vị: Ampe, A).
• R: Điện trở của đoạn mạch (đơn vị: Ôm, Ω).

Cảnh báo thực tế:

Khi thiết kế hoặc kiểm tra hệ thống, hãy lưu ý rằng điện áp U của nguồn thường cố định (ví dụ lưới điện gia đình luôn là 220 V). Khi bạn thay đổi điện trở R của tải (ví dụ bật thêm thiết bị công suất lớn), cường độ dòng điện I sẽ tự động thay đổi theo tỷ lệ nghịch (I = U/R) chứ không phải điện áp thay đổi theo I. Tuy nhiên, nếu dòng điện tăng quá cao vượt tải của nguồn, hiện tượng sụt áp trên đường dây sẽ xảy ra, làm điện áp thực tế tại thiết bị bị giảm xuống.

Dụng Cụ Và Cách Đo Hiệu Điện Thế

Để đo điện áp, người ta sử dụng các thiết bị chuyên dụng như vôn kế, ampe kìm hoặc đồng hồ vạn năng. Dù sử dụng thiết bị nào, quy tắc an toàn cốt lõi là không bao giờ chạm tay vào phần kim loại của que đo khi mạch đang có điện, đặc biệt là khi kiểm tra các nguồn điện xoay chiều có dải điện áp trên 100 V.

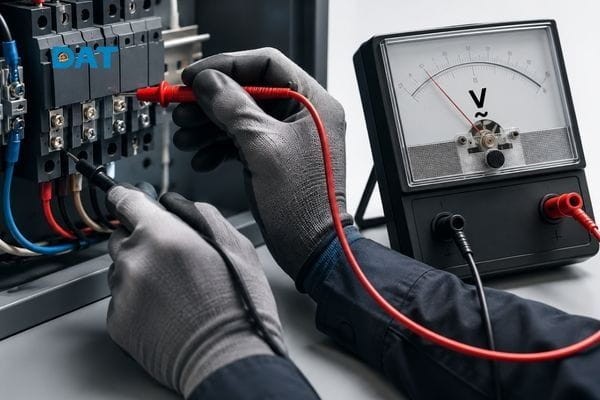

Sử Dụng Máy Đo Vôn Kế

Vôn kế kim truyền thống vẫn được dùng nhiều trong các tủ điện công nghiệp nhờ độ trực quan cao.

Khi đọc giá trị trên vôn kế kim, bạn cần nhìn thẳng góc với mặt đồng hồ để tránh sai số do góc nhìn. Lỗi phổ biến nhất của người mới là chọn thang đo quá nhỏ so với điện áp cần đo.

Cách xử lý đúng:

Luôn vặn chọn thang đo lớn nhất trước (ví dụ chọn thang 500 V khi đo điện lưới chưa rõ thông số). Nếu thấy kim chỉ nhích một chút, lúc đó mới hạ dần thang đo xuống để có kết quả chính xác. Việc chọn thang đo quá thấp ngay từ đầu sẽ khiến kim bật mạnh về phía bên phải, gây cong kim hoặc cháy cuộn dây đồng bên trong.

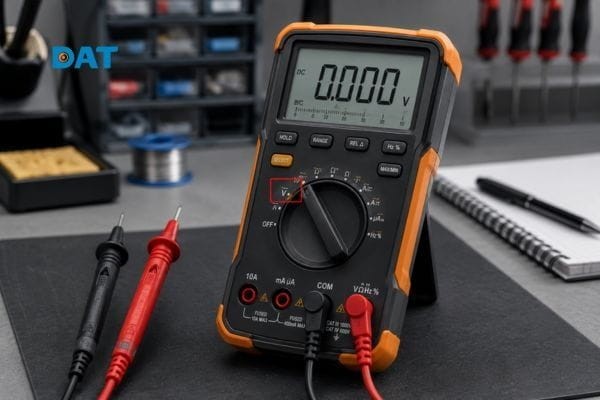

Sử Dụng Đồng Hồ Vạn Năng

Đồng hồ vạn năng số (DMM – Digital Multimeter) là thiết bị phổ biến nhất hiện nay nhờ hiển thị số điện tử chính xác và tích hợp nhiều tính năng.

Các bước thiết lập bắt buộc để đo hiệu điện thế bằng đồng hồ vạn năng:

1. Cắm que đo màu đen vào cổng COM, que đo màu đỏ vào cổng VΩ.
2. Xoay núm vặn đến vùng đo điện áp phù hợp:
   • Chọn ACV (hoặc ký hiệu chữ V có dấu ~) nếu đo điện lưới xoay chiều gia đình.
   • Chọn DCV (hoặc ký hiệu chữ V có dấu gạch thẳng kèm dấu chấm bên dưới ⎓) nếu đo nguồn một chiều như pin, ắc quy, tấm pin mặt trời.
3. Đặt hai đầu que đo vào hai điểm cần đo điện áp và đọc giá trị hiển thị trên màn hình LCD. Nếu chọn sai vùng đo (ví dụ để thang DCV nhưng lại đo điện lưới AC), đồng hồ số thông minh sẽ báo lỗi hoặc hiển thị giá trị sai lệch, còn đồng hồ chất lượng thấp có thể bị hỏng mạch bảo vệ ngay lập tức.

Hướng Dẫn Cách Mắc Mạch Đo

Quy tắc bắt buộc: Vôn kế hoặc đồng hồ vạn năng ở chế độ đo áp phải luôn được mắc song song với thiết bị hoặc hai điểm cần đo hiệu điện thế.

Nguyên nhân là do vôn kế được thiết kế với điện trở trong (Rv) cực kỳ lớn (lên tới hàng Mega-Ôm). Điện trở lớn giúp dòng điện qua vôn kế rất nhỏ, hạn chế ảnh hưởng đến mạch đo, từ đó không làm thay đổi đặc tính dòng điện và tổng trở của mạch chính, đảm bảo kết quả đo phản ánh đúng thực tế. Nếu bạn mắc nối tiếp vôn kế vào mạch, điện trở khổng lồ này sẽ chặn đứng dòng điện, khiến mạch ngừng hoạt động và thiết bị không thể chạy.

Ứng Dụng Hiệu Điện Thế Trong Điện Mặt Trời

Nhiều người khi tự lắp đặt hoặc giám sát thi công hệ thống điện mặt trời thường chỉ quan tâm đến tổng công suất (kWp) mà bỏ qua thông số điện áp. Đây là sai lầm nguy hiểm. Việc tính toán sai điện áp chuỗi pin (string) dẫn đến hai hậu quả cực đoan: hoặc hệ thống không thể khởi động do điện áp thấp, hoặc hư hỏng bo mạch biến tần (inverter) do điện áp vượt ngưỡng chịu đựng.

Trong một tấm pin quang điện (PV), điện áp được tạo ra từ các tế bào bán dẫn khi có ánh sáng kích thích. Để thiết kế hệ thống tối ưu, bạn buộc phải hiểu và phân biệt rõ ba chỉ số điện áp cấu thành dưới đây.

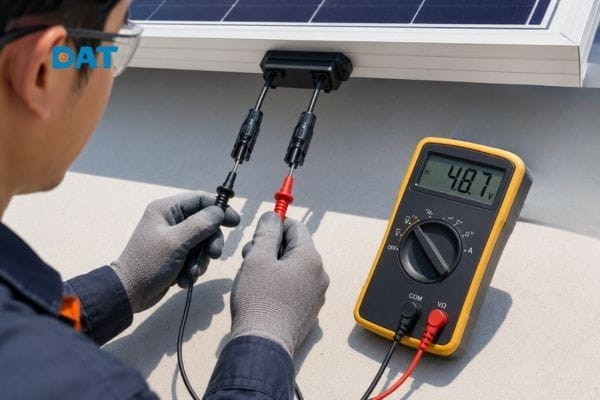

Chỉ Số Điện Áp Hở Mạch (Voc)

Voc (Open Circuit Voltage) là điện áp đo được giữa hai đầu cực của tấm pin mặt trời khi chưa kết nối vào tải (mạch hở) và ở điều kiện tiêu chuẩn (STC). Đây là mức điện áp lớn nhất mà tấm pin có thể đạt được.

Ý nghĩa thực chiến của Voc là dùng để tính toán số lượng tấm pin tối đa có thể mắc nối tiếp trong một chuỗi (string). Kỹ sư phải lấy giá trị Voc (đã nhân với hệ số giãn nở nhiệt độ khi trời lạnh) nhân với số lượng tấm pin để đảm bảo tổng điện áp cực đại này luôn nhỏ hơn điện áp đầu vào tối đa (Max DC Input Voltage) của inverter. Chỉ cần vượt qua ngưỡng này dù chỉ 1 V, inverter sẽ bị kích hoạt bảo vệ quá áp hoặc hỏng tầng công suất IGBT ngay khi trời nắng gắt.

Chỉ Số Điện Áp Cực Đại (Vmp)

Vmp (Maximum Power Voltage) là điện áp mà tại đó tấm pin sản sinh ra công suất lớn nhất dưới điều kiện tải thực tế. Giá trị Vmp luôn nhỏ hơn Voc (thường bằng khoảng 80% – 85% của Voc).

Vmp chính là điện áp hoạt động thực tế của hệ thống. Bộ xử lý thuật toán MPPT (Maximum Power Point Tracking) bên trong biến tần sẽ liên tục dò tìm và ghìm điện áp của chuỗi pin ở mức quanh dải Vmp để ép các tấm pin xả ra dòng điện lớn nhất có thể. Khi thiết kế, tổng Vmp của chuỗi pin phải nằm trọn trong dải điện áp hoạt động hiệu quả của MPPT (MPPT Voltage Range) được ghi trên nhãn máy inverter.

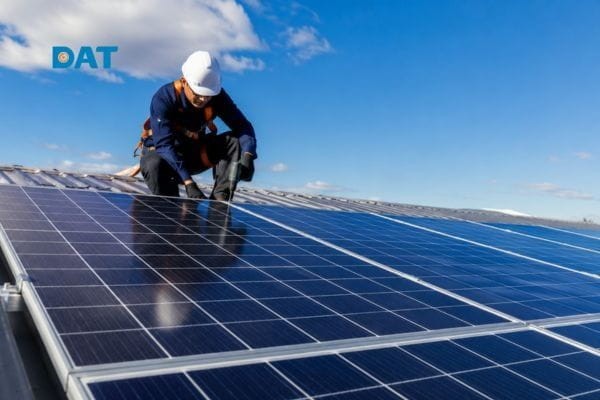

Điện Áp Danh Định Pin Lưu Trữ

Đối với hệ thống điện mặt trời lưu trữ (Hybrid), điện áp danh định của hệ thống lưu trữ là thông số cốt lõi. Các cấp điện áp tiêu chuẩn cho pin Lithium lưu trữ phổ biến gồm: 12 V, 24 V và 48 V (thực tế các dòng pin lưu trữ chuyên dụng Lithium sắt photphat (LiFePO4) thường có điện áp chính xác là 51.2 V).

Điện áp của khối pin lưu trữ bắt buộc phải tương thích hoàn toàn với dải điện áp đầu vào DC dành cho pin của Hybrid Inverter. Hệ thống điện áp cao (48 V – 51.2 V) được ưu tiên tuyệt đối cho các nhu cầu công suất lớn từ 3 kW đến 10 kW vì điện áp cao sẽ giúp giảm cường độ dòng điện truyền tải, từ đó giảm hiện tượng sinh nhiệt, giảm hao tổn năng lượng trên đường dây và tiết kiệm chi phí mua cáp đồng cỡ lớn.

Khi thiết kế một hệ thống điện mặt trời thực tế, việc đồng bộ cấu hình điện áp giữa ba thành phần: chuỗi tấm pin (Voc/Vmp), dải điện áp hoạt động của biến tần và điện áp của hệ thống lưu trữ là điều kiện tiên quyết.

Hiểu rõ nguyên lý này, DAT Group áp dụng các tiêu chuẩn kỹ thuật nghiêm ngặt trong việc tính toán cấu hình điện áp. Các giải pháp lưu trữ điện Hybrid do DAT Group triển khai được thiết kế để đảm bảo sự phối hợp chính xác giữa dải điện áp DC từ tấm pin và ngưỡng sạc/xả của pin Lithium, giúp hệ thống vận hành ổn định, đạt hiệu suất chuyển đổi cao và giảm thiểu nguy cơ quá áp.

Một Số Câu Hỏi Thường Gặp Về Hiệu Điện Thế

Hiệu Điện Thế Và Điện Áp Có Giống Nhau Không?

Về mặt bản chất vật lý và đơn vị đo, hai khái niệm này là một. Tuy nhiên, ngữ cảnh sử dụng có sự khác biệt nhỏ.

• Hiệu điện thế là thuật ngữ mang tính học thuật, lý thuyết, thường dùng trong sách giáo khoa và nghiên cứu.
• Điện áp là cách gọi thực tế, mang tính kỹ thuật đời sống (ví dụ: điện áp định mức, sụt áp, quá áp).

Bạn hoàn toàn có thể sử dụng thay thế hai từ này cho nhau trong giao tiếp hằng ngày.

Điện Áp 220 V Có Nguy Hiểm Không?

Có, điện áp 220 V cực kỳ nguy hiểm và có khả năng gây tử vong.

Ngưỡng điện áp an toàn cho cơ thể con người trong điều kiện khô ráo thông thường là dưới 42 V (AC) hoặc dưới 60 V (DC). Khi tiếp xúc với điện áp 220 V, dòng điện chạy qua cơ thể vượt xa ngưỡng 30 mA – mức có thể gây co thắt cơ tim, suy hô hấp và ngừng tim trong vài giây.

Luôn sử dụng aptomat chống giật (RCD) để phát hiện và ngắt mạch khi xảy ra dòng điện rò. Nếu cần bảo vệ đồng thời khỏi quá tải và ngắn mạch, nên sử dụng RCBO. Đây là giải pháp quan trọng giúp bảo vệ an toàn cho người sử dụng và hệ thống điện.

Hiện Tượng Sụt Áp Là Gì Và Nguyên Nhân Do Đâu?

Sụt áp là hiện tượng điện áp tại điểm cuối của nguồn cấp (nơi cắm thiết bị) bị giảm thấp hơn so với điện áp ban đầu tại trạm nguồn.

Nguyên nhân phổ biến bao gồm:

• Đường dây dẫn quá dài.
• Tiết diện lõi dây quá nhỏ không đáp ứng được dòng tải.
• Có quá nhiều thiết bị công suất lớn cùng khởi động một lúc.

Sụt áp khiến thiết bị điện (như điều hòa, tủ lạnh) không thể khởi động, chạy yếu, sinh nhiệt cao và dễ hư hỏng bo mạch.

Voc Và Vmp Khác Nhau Như Thế Nào?

Sự khác biệt cốt lõi nằm ở trạng thái hoạt động của mạch:

• Voc là điện áp khi mạch hở (dòng điện bằng 0). Giá trị này luôn lớn nhất và chỉ dùng để tính toán giới hạn an toàn, tránh làm cháy inverter.
• Vmp là điện áp khi mạch có tải và đang phát điện ở công suất tối ưu. Giá trị này nhỏ hơn Voc và dùng để đánh giá hiệu suất phát điện thực tế của hệ thống.

Làm Thế Nào Để Chọn Điện Áp Phù Hợp Cho Hệ Thống Điện Mặt Trời?

Bạn cần tuân thủ nguyên tắc chọn từ trung tâm (Inverter) ra hai cánh:

1. Xem thông số dải điện áp đầu vào DC của Inverter chọn trước.
2. Thiết kế chuỗi tấm pin sao cho tổng điện áp hoạt động (Vmp) nằm ở giữa dải điện áp tối ưu của bộ MPPT trong inverter, đồng thời tổng Voc ở nhiệt độ thấp nhất không được vượt quá điện áp DC Max của máy.
3. Nếu là hệ lưu trữ, hãy chọn loại pin có điện áp danh định khớp chính xác với điện áp cổng sạc/xả của Inverter (thông dụng là hệ 48 V hoặc hệ cao áp HV tùy loại máy).

Hiểu rõ về hiệu điện thế, nắm chắc các công thức tính toán và quy trình đo đạc an toàn là nền tảng cốt lõi để vận hành hiệu quả mọi hệ thống điện. Đặc biệt trong lĩnh vực năng lượng tái tạo, việc kiểm soát tốt các chỉ số điện áp như Voc, Vmp hay điện áp lưu trữ không chỉ giúp tối ưu hóa hiệu suất phát điện mà còn bảo vệ tối đa cho nguồn vốn đầu tư thiết bị. Đồng hành cùng khách hàng bằng năng lực chuyên môn chuyên sâu, DAT Group luôn sẵn sàng cung cấp các giải pháp điện mặt trời đạt chuẩn an toàn, đồng bộ cấu hình tối ưu nhằm đem lại hiệu quả kinh tế lâu dài cho mọi công trình.
