RCBO là gì? Cấu tạo, nguyên lý và cách phân biệt với RCCB, MCB

Tóm tắt nhanh:

• RCBO (Residual Current Breaker with Overcurrent protection) là thiết bị đóng cắt điện tích hợp 3 chức năng: chống rò rỉ điện, chống quá tải và chống ngắn mạch.
• Cấu tạo RCBO gồm 4 bộ phận lõi: cảm biến dòng rò (ZCT), cơ cấu ngắt điện từ, thanh lưỡng kim nhiệt và buồng dập hồ quang.
• Nguyên lý hoạt động dựa trên việc đo lường tổng vector dòng điện đi và về giữa dây pha và dây trung tính.
• RCBO có khả năng bảo vệ toàn diện hơn MCB (chỉ chống ngắn mạch, quá tải) và RCCB (chỉ chống dòng rò).
• Trong hệ thống năng lượng mặt trời, RCBO được dùng để bảo vệ ngõ ra AC của Inverter và ngăn chặn dòng rò từ khung dàn pin mặt trời.

Sau khi đã nắm được tổng quan về khái niệm và chức năng cơ bản, bài viết dưới đây của DAT Group sẽ phân tích chi tiết cấu trúc kỹ thuật và nguyên lý vận hành của thiết bị này. Các thông tin chuyên sâu sẽ giúp bạn lựa chọn đúng thông số RCBO cho tủ điện gia đình và hệ thống điện mặt trời, đảm bảo an toàn tuyệt đối.

RCBO là gì?

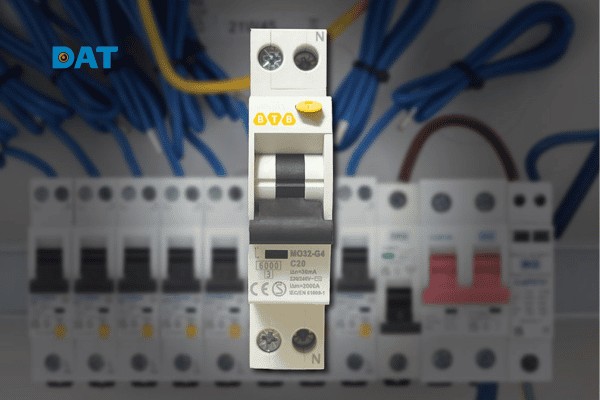

RCBO là từ viết tắt của Residual Current Breaker with Overcurrent protection. Đây là aptomat chống giật đa năng, được thiết kế để tự động ngắt mạch điện khi phát hiện các sự cố bất thường trên lưới điện.

RCBO là sự kết hợp hoàn hảo giữa hai thiết bị: MCB (bảo vệ quá dòng) và RCCB (bảo vệ dòng rò). Trong dân dụng và công nghiệp, RCBO đóng vai trò là chốt chặn an toàn cuối cùng. Thiết bị này ngăn chặn nguy cơ điện giật chết người khi có dòng rò rỉ ra vỏ thiết bị, đồng thời bảo vệ hệ thống dây dẫn không bị chập cháy do quá tải hoặc ngắn mạch.

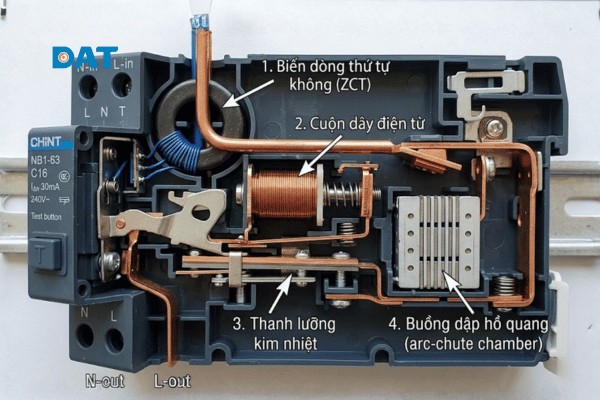

Cấu tạo và nguyên lý hoạt động của RCBO

RCBO là một thiết bị cơ điện phức tạp, được cấu thành từ nhiều module chức năng khác nhau để đảm bảo khả năng ngắt điện tức thời (dưới 0.1 giây).

Bộ phận cảm biến dòng rò

• Bộ phận này sử dụng một biến dòng thứ tự không (ZCT – Zero Sequence Current Transformer).
• Chức năng: Cho cả dây pha (dây nóng) và dây trung tính (dây nguội) đi qua tâm lõi từ.
• Khi có sự mất cân bằng dòng điện giữa hai dây này (dấu hiệu của rò điện), từ thông biến thiên sẽ xuất hiện trong lõi từ, tạo ra dòng điện cảm ứng gửi tín hiệu đến cơ cấu ngắt mạch.

Cơ cấu ngắt mạch điện từ

• Gồm một cuộn dây điện từ (solenoid) nối tiếp với mạch chính.
• Chức năng: Bảo vệ ngắn mạch (chập điện).
• Khi xảy ra ngắn mạch, dòng điện tăng vọt gấp nhiều lần dòng định mức, lực điện từ sinh ra đủ lớn để hút lõi thép, tác động trực tiếp lên hệ thống lẫy cơ khí và mở các tiếp điểm ngay lập tức.

Bộ phận lưỡng kim nhiệt bảo vệ quá tải

• Được cấu tạo từ hai thanh kim loại có hệ số giãn nở vì nhiệt khác nhau, ghép chặt vào nhau.
• Chức năng: Bảo vệ quá tải.
• Khi dòng điện vượt mức cho phép trong một thời gian nhất định, nhiệt lượng sinh ra làm thanh lưỡng kim uốn cong. Độ cong này sẽ đẩy lẫy cơ khí để ngắt mạch điện.

Buồng dập hồ quang điện

• Chức năng: Dập tắt tia lửa điện (hồ quang) sinh ra khi các tiếp điểm tách rời nhau dưới tải hoặc khi ngắn mạch.
• Cấu tạo gồm nhiều tấm thép mạ xếp song song. Khi hồ quang phát sinh, nó bị từ trường đẩy vào buồng dập, bị chia nhỏ và làm mát nhanh chóng, ngăn chặn nguy cơ cháy nổ thiết bị.

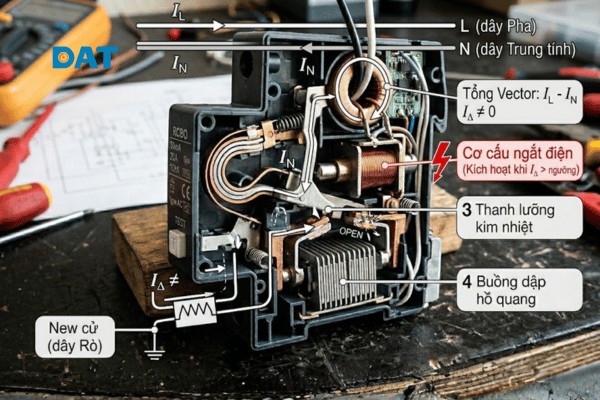

Nguyên lý so sánh dòng điện đi và về

Nguyên lý làm việc của RCBO tuân theo định luật Kirchhoff về dòng điện:

• Ở trạng thái bình thường: Dòng điện đi từ dây pha qua tải và trở về qua dây trung tính có giá trị bằng nhau. Tổng vector dòng điện bằng 0. ZCT không phát tín hiệu.
• Khi có rò điện: Một phần dòng điện rò rỉ xuống đất (qua vỏ máy hoặc cơ thể người). Dòng điện đi và về không còn cân bằng.
• Mức chênh lệch đạt ngưỡng dòng rò định mức (ví dụ: 30mA), ZCT kích hoạt cơ cấu nhả, cắt điện để bảo vệ.

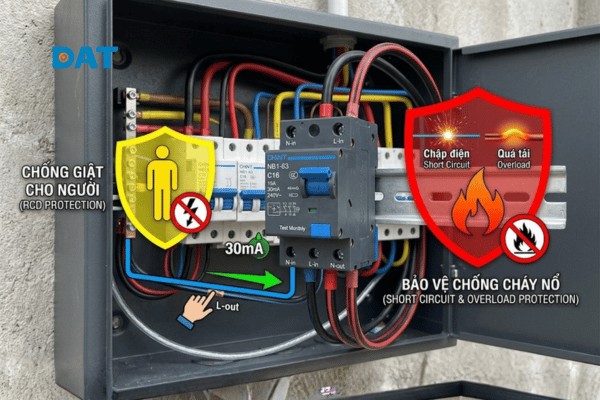

Chức năng chính của aptomat RCBO

RCBO thực hiện 4 nhiệm vụ bảo vệ cốt lõi trong hệ thống điện.

Bảo vệ con người chống giật điện

RCBO phát hiện các dòng điện rò rỉ nhỏ (thường từ 15mA đến 30mA) chạy qua cơ thể người khi vô tình chạm vào phần mang điện. Thiết bị sẽ ngắt điện trong chưa tới 0.1 giây, trước khi dòng điện gây tổn thương đến tim và hệ thần kinh.

Ngăn ngừa hỏa hoạn do rò rỉ điện

Dòng rò rỉ trên 300mA kéo dài có thể tạo ra nhiệt lượng làm chảy lớp cách điện PVC, gây cháy ngầm trong tường. RCBO loại bỏ nguy cơ này bằng cách giám sát độ cách điện của toàn bộ hệ thống dây dẫn phía sau nó.

Ngắt mạch khi xảy ra quá tải

Khi cắm quá nhiều thiết bị công suất lớn vào cùng một nhánh mạng điện, RCBO sẽ giám sát dòng điện tổng. Nếu vượt qua dòng định mức (ví dụ 20A, 32A), thanh nhiệt lưỡng kim sẽ hoạt động để ngắt điện, bảo vệ vỏ bọc dây dẫn không bị nóng chảy.

Bảo vệ hệ thống khi chập điện (ngắn mạch)

Ngắn mạch là hiện tượng dây pha và dây trung tính chạm trực tiếp vào nhau. Dòng điện lúc này có thể lên tới hàng ngàn Ampe. RCBO với dòng cắt định mức cao (thường từ 6kA đến 10kA) sẽ dập tắt hồ quang và cô lập điểm sự cố ngay lập tức.

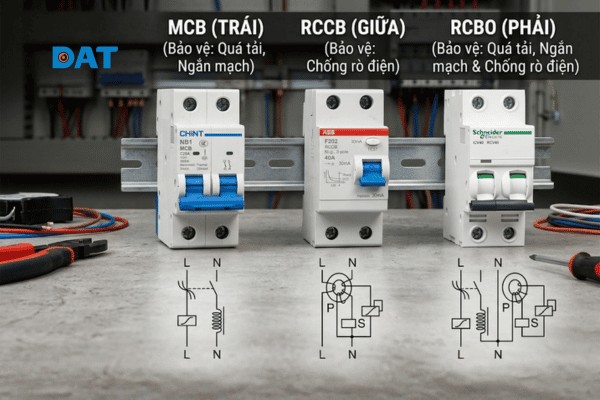

Cách phân biệt RCBO với RCCB và MCB

Sự phổ biến của các dòng Aptomat chống giật trên thị trường thường gây ra không ít nhầm lẫn cho người tiêu dùng cũng như các thợ điện không chuyên. Việc chỉ nhìn vào ngoại hình mà bỏ qua các ký hiệu kỹ thuật in trên thân máy có thể dẫn đến sai lầm chết người: chẳng hạn như dùng RCCB để bảo vệ quá tải, hoặc dùng MCB cho những vị trí cần chống dòng rò. Để tối ưu hóa chi phí đầu tư mà vẫn đảm bảo tiêu chuẩn kỹ thuật khắt khe, việc phân biệt rõ ràng giới hạn bảo vệ của từng thiết bị là bước đi không thể bỏ qua trước khi bắt tay vào thiết kế sơ đồ điện.

Điểm khác biệt so với MCB

• MCB (Miniature Circuit Breaker): Chỉ có chức năng bảo vệ quá tải và ngắn mạch.
• Hạn chế: MCB không thể nhận biết dòng điện rò. Nếu người dùng chạm vào dây điện, MCB sẽ không nhảy.

Điểm khác biệt so với RCCB

• RCCB (Residual Current Circuit Breaker): Chỉ có chức năng bảo vệ dòng rò (chống giật).
• Hạn chế: RCCB hoàn toàn không bảo vệ được chập điện hay quá tải. Nếu hệ thống xảy ra ngắn mạch, RCCB sẽ hỏng do không chịu được dòng cắt lớn, trừ khi có MCB lắp nối tiếp phía trước.

Ưu điểm khi sử dụng RCBO đa năng

• Tiết kiệm không gian: Thay vì phải lắp 1 MCB và 1 RCCB nối tiếp nhau (chiếm 3-4 module trong tủ điện), chỉ cần 1 RCBO (chiếm 2 module).
• Thi công dễ dàng: Giảm thiểu thao tác đấu nối dây điện, hạn chế sai sót kỹ thuật.
• Khắc phục sự cố nhanh: Khi RCBO nhảy, người dùng biết ngay nhánh điện đó đang gặp sự cố (quá tải, ngắn mạch hoặc rò điện) để khoanh vùng xử lý.

Bảng so sánh nhanh MCB, RCCB và RCBO:

Ứng dụng của RCBO trong hệ thống điện mặt trời

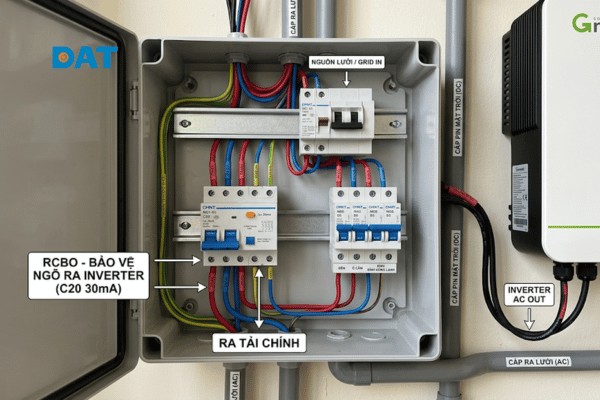

Bảo vệ đầu ra AC của Inverter

Biến tần (Inverter) làm nhiệm vụ chuyển đổi điện DC từ tấm pin mặt trời thành điện AC. RCBO được lắp ngay sau ngõ ra AC của Inverter để:

• Chống quá tải dòng điện AC đẩy ra lưới.
• Ngăn chặn dòng rò rỉ điện xoay chiều ngược từ lưới điện vào thiết bị biến tần.
• Dập tắt hồ quang khi xảy ra ngắn mạch trên đường dây truyền tải.

Đặc biệt, trong cấu trúc của một hệ thống năng lượng mặt trời chuyên nghiệp, RCBO không chỉ đóng vai trò bảo vệ hạ tầng điện AC mà còn là “bộ lọc” các nhiễu loạn vận hành. Các Inverter hòa lưới hiện đại thường có tích hợp mạch lọc EMC tạo ra dòng rò chức năng nhỏ; nếu sử dụng các thiết bị bảo vệ thông thường, hệ thống rất dễ gặp tình trạng nhảy điện giả gây gián đoạn sản lượng. Các kỹ sư tại DAT Group luôn khuyến nghị sử dụng RCBO có đặc tính chọn lọc cao (Class A hoặc Class B) nhằm phân biệt chính xác dòng rò sự cố và dòng rò tự nhiên, từ đó vừa đảm bảo an toàn tuyệt đối cho khung dàn pin, vừa duy trì hiệu suất phát điện tối đa cho chủ đầu tư.

Đảm bảo an toàn cho khung dàn pin

Các tấm pin mặt trời (Solar panel) có diện tích bề mặt lớn. Giữa các cell pin và khung nhôm định hình luôn tồn tại một điện dung ký sinh. Khi trời mưa hoặc độ ẩm cao, điện dung này tạo ra hiện tượng rò rỉ điện tự nhiên. Nếu dòng rò này vượt mức an toàn, RCBO phía AC sẽ nhận diện sự mất cân bằng và kích hoạt ngắt mạch, đảm bảo an toàn cho người thao tác trên mái nhà.

Lựa chọn thông số RCBO phù hợp hệ Solar

Đối với hệ thống điện mặt trời, ngoài việc chọn RCBO chuẩn, việc kiểm soát các thông số từ thiết bị chuyển đổi là cực kỳ quan trọng. Hãy đảm bảo bạn đã nắm rõ hệ thống EMS nhằm giám sát chặt chẽ các dòng rò và hiệu suất vận hành của toàn hệ thống.

• Dòng cắt ngắn mạch (kA): Hệ thống năng lượng mặt trời thường yêu cầu RCBO có dòng cắt từ 6kA đến 10kA để chịu được dòng sự cố từ lưới điện.
• Dòng rò định mức (mA):
  • Với hệ dân dụng nhỏ (dưới 5kWp): Có thể dùng RCBO 30mA.
  • Với hệ thống lớn hoặc Inverter 3 pha: Nên dùng RCBO có dòng rò 100mA hoặc 300mA. Nguyên nhân do nhiều Inverter công suất lớn có dòng rò rỉ tự nhiên (từ bộ lọc EMC) lớn hơn 30mA. Việc dùng RCBO 30mA sẽ dẫn đến tình trạng nhảy aptomat sai lệch (nuisance tripping).

Câu hỏi thường gặp về RCBO

Tại sao RCBO thường xuyên bị nhảy?

RCBO nhảy liên tục thường do 3 nguyên nhân chính:

• Quá tải: Cắm nhiều thiết bị sinh nhiệt (bàn ủi, bếp từ, bình nóng lạnh) cùng lúc.
• Rò điện thực sự: Dây điện âm tường bị xước vỏ, chuột cắn, hoặc các thiết bị có nước (máy giặt, bình nóng lạnh) bị rò điện ra vỏ.
• Dòng rò cộng dồn: Hệ thống quá nhiều thiết bị điện tử có dòng rò nhỏ. Khi cộng dồn lại vượt quá 30mA, RCBO sẽ ngắt.

RCBO 1 pha và 3 pha khác nhau thế nào?

• RCBO 1 pha (1P+N hoặc 2P): Dùng cho lưới điện 220V. Có 2 cực đấu dây (1 dây pha, 1 dây trung tính). Ứng dụng trong hộ gia đình.
• RCBO 3 pha (3P+N hoặc 4P): Dùng cho lưới điện 380V. Có 4 cực đấu dây (3 dây pha, 1 dây trung tính). Dùng trong công nghiệp hoặc hệ thống điện mặt trời 3 pha.

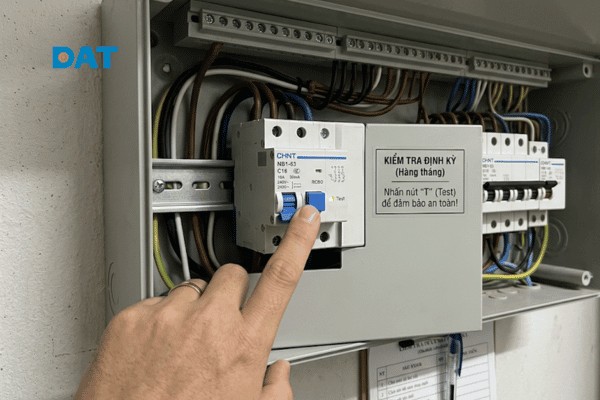

Cách kiểm tra nút Test trên RCBO định kỳ?

Trên mặt mọi RCBO đều có một nút chữ T (Test). Nút này tạo ra một dòng rò nhân tạo bên trong thiết bị.

• Cách thực hiện: Bấm nút Test khi thiết bị đang có điện.
• Kết quả: Nếu lẫy gạt nhảy xuống tức là chức năng chống dòng rò còn hoạt động tốt. Nếu không nhảy, RCBO đã hỏng mạch điện tử, cần thay thế ngay lập tức.
• Tần suất: Khuyến nghị bấm nút Test mỗi tháng 1 lần.

Nên chọn RCBO hãng nào tốt nhất hiện nay?

Để đảm bảo an toàn tuyệt đối, nên sử dụng RCBO từ các thương hiệu lớn có chứng nhận tiêu chuẩn IEC. Các hãng phổ biến có độ nhạy cao và cơ khí bền bỉ bao gồm:

• Schneider Electric (Pháp)
• Panasonic (Nhật Bản)
• ABB (Thụy Sĩ)
• LS (Hàn Quốc)

Có thể thay thế hoàn toàn MCB bằng RCBO không?

Về mặt kỹ thuật, hoàn toàn có thể thay thế MCB bằng RCBO để nâng cao mức độ bảo vệ. Tuy nhiên, về mặt kinh tế, RCBO có giá thành cao hơn MCB nhiều lần. Phương án tối ưu: Dùng 1 MCB tổng và phân nhánh bằng các RCBO cho những khu vực rủi ro cao (phòng tắm, bếp, máy giặt, điện ngoài trời).

Tổng kết:

RCBO là một thiết bị bảo vệ toàn diện, thay thế hoàn hảo cho sự kết hợp rời rạc giữa MCB và RCCB. Bằng việc chống rò điện, chống ngắn mạch và quá tải, RCBO triệt tiêu rủi ro hỏa hoạn và đảm bảo an toàn tính mạng cho người vận hành.
