Ngắn mạch là gì? Nguyên nhân, tác hại và cách phòng tránh hiệu quả

Tóm tắt nhanh

• Ngắn mạch (đoản mạch): Là hiện tượng dòng điện tăng vọt đột ngột khi các dây dẫn khác pha hoặc dây pha với dây trung tính/đất tiếp xúc trực tiếp, làm điện trở mạch tiến về gần bằng 0.
• Nguyên nhân chính: Lớp cách điện hỏng, mối nối lỏng, thiết bị quá tải, tác động từ môi trường (ẩm ướt, côn trùng) hoặc sét đánh.
• Tác hại: Gây cháy nổ do hồ quang điện, phá hủy thiết bị, sụt áp hệ thống và đe dọa tính mạng con người.
• Phân loại: Ngắn mạch 1 pha chạm đất (phổ biến nhất), ngắn mạch 2 pha và ngắn mạch 3 pha (nghiêm trọng nhất).
• Giải pháp phòng ngừa: Lắp đặt Aptomat (MCB/MCCB), cầu chì đúng công suất, kiểm tra định kỳ hệ thống điện và sử dụng thiết bị chất lượng cao.
• Điện mặt trời: Ngắn mạch dòng DC trong hệ thống solar đặc biệt nguy hiểm do hồ quang duy trì dai dẳng, cần biến tần (Inverter) có tích hợp tính năng bảo vệ AFCI.

Sau khi nắm bắt được các thông tin tổng quan về định nghĩa và mức độ nguy hiểm của hiện tượng này, chúng ta cần đi sâu vào chi tiết kỹ thuật. Việc hiểu rõ bản chất vật lý và các kịch bản xảy ra ngắn mạch sẽ giúp bạn chủ động hơn trong việc bảo vệ hệ thống điện gia đình và công nghiệp. Dưới đây là phân tích chi tiết từ góc nhìn chuyên gia của DAT Group.

Ngắn mạch là gì?

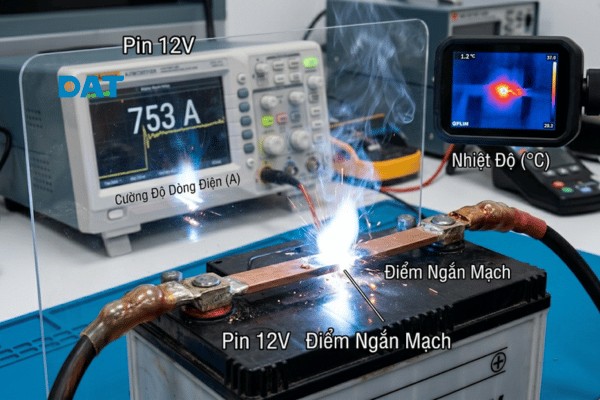

Ngắn mạch (hay còn gọi là đoản mạch) là hiện tượng các cực của nguồn điện bị nối tắt bởi một vật dẫn có điện trở rất nhỏ. Trong một mạch điện tiêu chuẩn, dòng điện chạy qua tải (thiết bị tiêu thụ) để thực hiện công năng. Khi xảy ra ngắn mạch, dòng điện không đi qua tải mà chạy thẳng từ dây pha sang dây trung tính hoặc dây tiếp địa.

Dựa theo Định luật Ohm: I = U / R

• U (Hiệu điện thế): Giữ nguyên hoặc giảm nhẹ do sụt áp.
• R (Điện trở): Khi hai dây chạm nhau trực tiếp, R tiến dần về 0.
• I (Cường độ dòng điện): Khi R cực nhỏ, I sẽ tăng lên cực đại (có thể đạt hàng nghìn Ampere).

Sự gia tăng đột ngột của cường độ dòng điện trong thời gian ngắn tạo ra một lượng nhiệt năng khổng lồ (Q = I² . R . t ), dẫn đến hiện tượng nóng chảy kim loại, phát sinh hồ quang điện và gây cháy nổ.

Nguyên nhân gây ra hiện tượng ngắn mạch

Hiện tượng đoản mạch không tự nhiên xảy ra mà thường là kết quả của sự suy giảm chất lượng hạ tầng điện hoặc tác động ngoại lực.

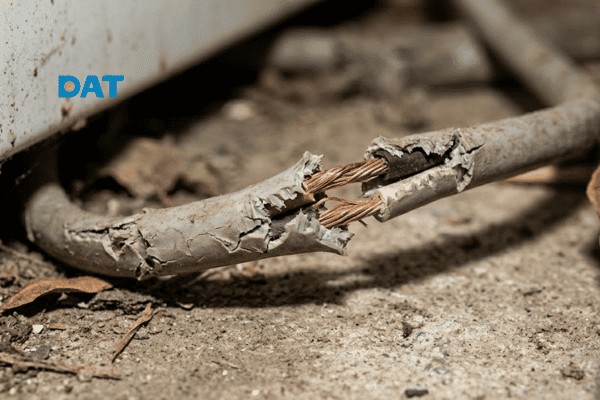

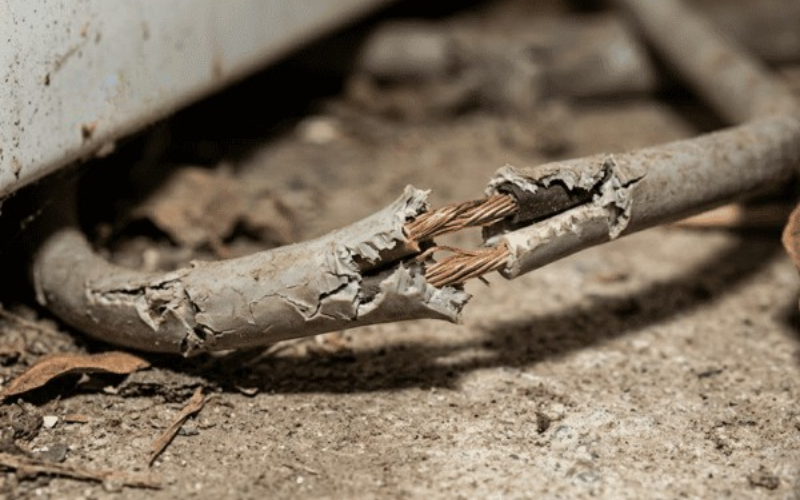

Lớp vỏ cách điện bị hư hỏng

Đây là nguyên nhân phổ biến nhất trong các hộ gia đình.

• Lão hóa tự nhiên: Sau nhiều năm sử dụng, lớp vỏ nhựa PVC hoặc cao su bao quanh dây dẫn bị giòn, nứt vỡ.
• Tác động cơ học: Dây điện bị kẹt ở khe cửa, bị vật nặng đè lên hoặc bị kéo căng quá mức làm rách lớp bảo vệ, khiến lõi đồng bên trong lộ ra và chạm vào nhau.

Các đầu nối dây bị lỏng hoặc sai kỹ thuật

Tại các điểm đấu nối như ổ cắm, công tắc, hoặc hộp đấu nối (junction box):

• Lỏng ốc vít: Khiến diện tích tiếp xúc giảm, sinh nhiệt tại điểm nối, lâu ngày làm nóng chảy lớp cách điện lân cận dẫn đến chập mạch.
• Đấu nối sai: Thợ điện không có chuyên môn đấu nhầm dây pha (L) trực tiếp vào dây trung tính (N).

Thiết bị điện bị quá tải hoặc lỗi mạch bên trong

• Quá tải: Khi sử dụng quá nhiều thiết bị công suất lớn trên một đường dây nhỏ, dây dẫn nóng lên vượt mức chịu đựng của lớp cách điện.
• Lỗi linh kiện: Các linh kiện bên trong tivi, tủ lạnh, máy giặt bị hỏng (tụ điện bị đánh thủng, biến áp cháy) tạo ra đường dẫn tắt cho dòng điện ngay trong thiết bị.

Tác động từ môi trường và sinh vật

• Độ ẩm: Nước là chất dẫn điện. Môi trường ẩm ướt hoặc tường bị thấm nước tạo điều kiện cho dòng điện rò rỉ và gây ngắn mạch giữa các cực điện.
• Sinh vật: Chuột, gián, mối gặm nhấm lớp vỏ cách điện của dây dẫn trong hộp kỹ thuật hoặc trên trần thạch cao.

Sự cố sét đánh hoặc quá áp đột ngột

• Sét đánh trực tiếp hoặc gián tiếp: Tạo ra một xung điện áp cực cao (hàng chục nghìn Volts) đánh thủng mọi lớp cách điện, gây ra ngắn mạch tức thời trên toàn hệ thống.
• Sự cố lưới điện: Khi điện lưới gặp sự cố đóng cắt hoặc đứt dây trung tính phía nguồn, điện áp tăng cao gây phóng điện giữa các pha.

Tác hại nghiêm trọng của hiện tượng ngắn mạch

Ngắn mạch được coi là sự cố nguy hiểm nhất trong hệ thống điện vì tính chất phá hủy tức thì.

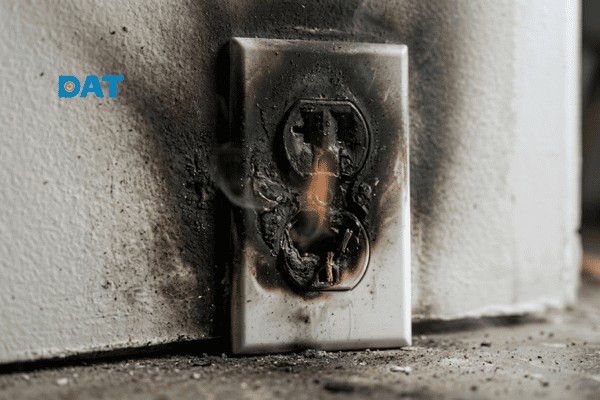

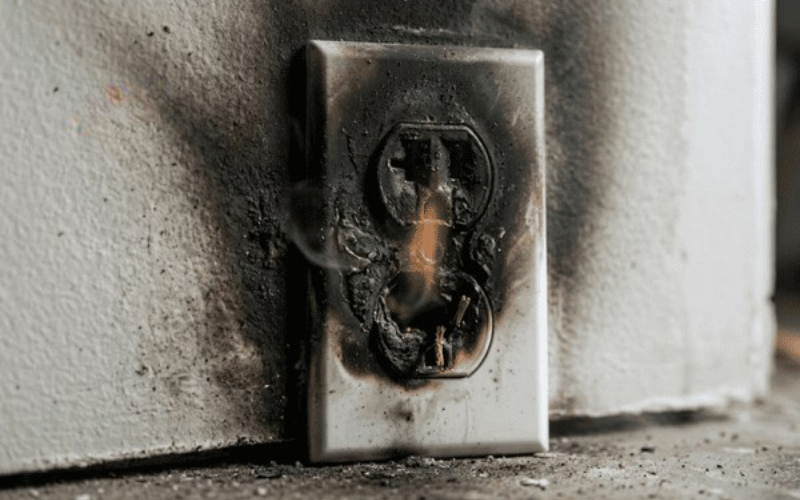

Gây cháy nổ và hỏa hoạn do hồ quang điện

Khi dòng điện tăng vọt, tại điểm tiếp xúc sẽ phát sinh hồ quang điện với nhiệt độ có thể lên tới hơn 3.000°C. Nhiệt độ này đủ để làm nóng chảy kim loại và đốt cháy các vật liệu dễ cháy xung quanh như nhựa, gỗ, vải, gây ra các vụ hỏa hoạn quy mô lớn.

Làm hư hỏng hoàn toàn thiết bị điện

Dòng điện cực đại chạy qua các thiết bị điện tử nhạy cảm (điện thoại, máy tính, bo mạch điều khiển) sẽ làm cháy các vi mạch ngay lập tức. Ngay cả khi thiết bị không trực tiếp nằm trong mạch bị ngắn, sự biến thiên từ trường mạnh cũng có thể gây hỏng hóc gián tiếp.

Gây sụt áp trên diện rộng trong hệ thống

Khi xảy ra ngắn mạch, một lượng lớn năng lượng bị dồn vào điểm lỗi. Điều này khiến điện áp tại các khu vực lân cận bị tụt giảm nghiêm trọng, làm các động cơ đang hoạt động bị dừng đột ngột, gây lỗi dây chuyền sản xuất trong công nghiệp.

Nguy hiểm trực tiếp đến tính mạng con người

• Điện giật: Nếu con người vô tình chạm vào phần vỏ kim loại của thiết bị đang bị ngắn mạch chạm vỏ.
• Bỏng hồ quang: Hồ quang điện có thể gây bỏng sâu và tổn thương thị giác (đau mắt hàn) cho người đứng gần khu vực xảy ra sự cố.

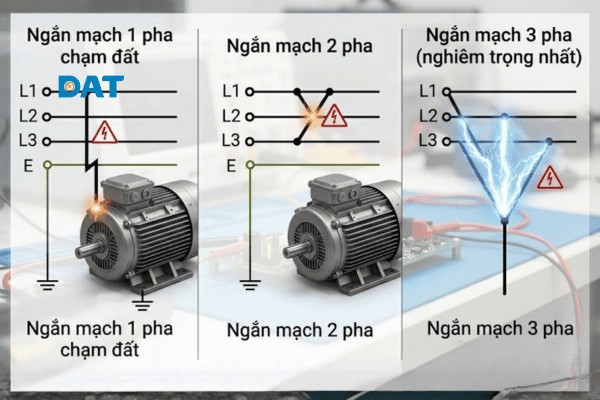

Các loại ngắn mạch phổ biến trong hệ thống điện

Trong kỹ thuật điện, người ta phân loại ngắn mạch để tính toán lựa chọn thiết bị bảo vệ (Aptomat) phù hợp.

Ngắn mạch 1 pha chạm đất

• Định nghĩa: Một dây pha (L) chạm trực tiếp vào dây tiếp địa (E) hoặc vỏ thiết bị có nối đất.
• Đặc điểm: Đây là loại ngắn mạch phổ biến nhất (chiếm khoảng 70-80% các vụ sự cố). Dòng ngắn mạch này thường được xử lý bởi Aptomat chống giật (RCCB/RCBO).

Ngắn mạch 2 pha (giữa các pha)

• Định nghĩa: Hai dây pha (ví dụ pha A và pha B) chạm vào nhau.
• Đặc điểm: Thường xảy ra ở hệ thống điện 3 pha sản xuất hoặc thang máy. Dòng điện ngắn mạch này rất lớn, lớn hơn ngắn mạch 1 pha.

Ngắn mạch 3 pha (nghiêm trọng nhất)

• Định nghĩa: Cả 3 dây pha (A, B, C) cùng chạm vào một điểm.
• Đặc điểm: Đây là sự cố đối xứng, dòng điện ngắn mạch đạt giá trị cực đại lớn nhất. Mặc dù ít xảy ra hơn nhưng sức công phá của nó là lớn nhất, có thể phá hủy hoàn toàn trạm biến áp hoặc tủ điện tổng.

Cách phòng tránh ngắn mạch an toàn và hiệu quả

Chủ động phòng ngừa luôn ít tốn kém hơn việc khắc phục hậu quả cháy nổ. DAT Group khuyến nghị các biện pháp sau:

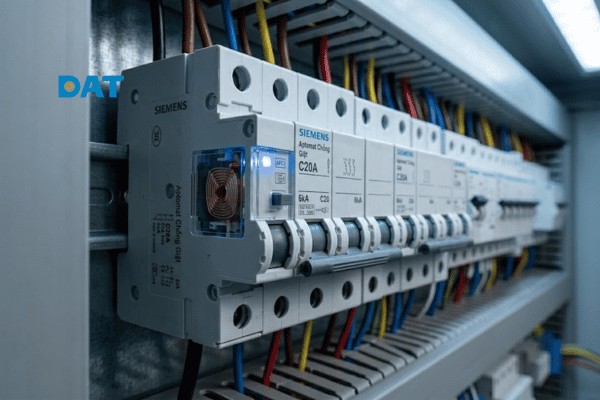

Lắp đặt Aptomat và cầu chì phù hợp cho từng khu vực

• Chia mạch: Không nên dùng chung một Aptomat tổng cho toàn bộ nhà. Hãy chia thành các nhánh: đèn, ổ cắm, điều hòa, bếp điện.
• Chọn đúng dòng cắt (kA): Ngoài dòng định mức (ví dụ 20A, 30A), cần chú ý đến dòng cắt ngắn mạch (ví dụ 4.5kA, 6kA). Nếu dòng cắt quá thấp, Aptomat có thể bị “dính tiếp điểm” và không ngắt được khi có sự cố.

Kiểm tra định kỳ hệ thống dây dẫn và thiết bị

• Kiểm tra bằng mắt thường: Quan sát các ổ cắm có vết cháy sém, mùi khét hoặc tiếng “tẹt tẹt” hay không.
• Đo điện trở cách điện: Sử dụng đồng hồ Megohmmeter định kỳ (6 tháng/lần với nhà máy) để phát hiện sớm sự suy giảm của lớp vỏ dây dẫn.

Sử dụng thiết bị điện có chất lượng và nguồn gốc rõ ràng

• Ưu tiên sử dụng dây điện của các thương hiệu uy tín (Cadivi, LS…). Lõi đồng tinh khiết và vỏ nhựa chống cháy sẽ hạn chế tối đa nguy cơ đoản mạch.
• Tránh sử dụng các thiết bị điện trôi nổi, không rõ thông số kỹ thuật.

Ngắt nguồn điện khi không sử dụng hoặc khi bảo trì

• Rút phích cắm các thiết bị công suất lớn khi vắng nhà dài ngày.
• Khi sửa chữa điện, bắt buộc phải ngắt Aptomat và sử dụng bút thử điện để kiểm tra lại.
• Đối với hệ thống điện mặt trời: Cần trang bị thêm công tắc DC chuyên dụng. Thiết bị này cho phép cách ly hoàn toàn dòng điện một chiều từ tấm pin đến biến tần, đảm bảo an toàn tuyệt đối khi xảy ra sự cố ngắn mạch hoặc khi thực hiện bảo trì định kỳ.

FAQ về hiện tượng ngắn mạch

Ngắn mạch và quá tải khác nhau như thế nào?

• Quá tải: Dòng điện tăng do dùng quá nhiều thiết bị cùng lúc (ví dụ dây chịu được 10A nhưng bạn dùng 15A). Dòng tăng từ từ và không quá cao so với mức định mức.
• Ngắn mạch: Dòng điện tăng vọt lên hàng nghìn lần so với định mức do lỗi mạch. Thời gian phá hủy của ngắn mạch nhanh hơn quá tải rất nhiều.

Tại sao Aptomat thường nhảy khi có ngắn mạch?

Aptomat (CB) hiện đại có hai cơ chế bảo vệ:

1. Bảo vệ nhiệt (Thanh lưỡng kim): Dùng cho quá tải.
2. Bảo vệ từ tính (Cuộn dây điện từ): Khi dòng điện tăng vọt (ngắn mạch), từ trường sinh ra cực mạnh hút chốt cơ khí làm Aptomat nhảy ngay lập tức (chỉ trong khoảng 0.01 – 0.1 giây).

Ngắn mạch trong hệ thống điện mặt trời có nguy hiểm không?

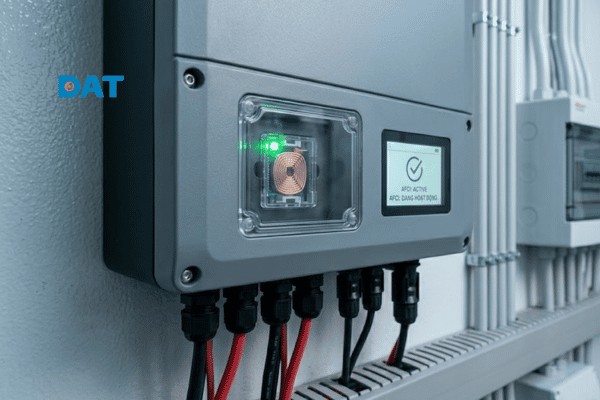

Cực kỳ nguy hiểm. Dòng điện từ các tấm pin mặt trời là dòng điện một chiều (DC). Khác với điện xoay chiều (AC) có điểm đi qua 0 (giúp dập hồ quang), dòng DC duy trì hồ quang rất bền bỉ. Nếu xảy ra ngắn mạch DC, lửa sẽ cháy liên tục cho đến khi hỏng thiết bị hoặc tắt nắng. Do đó, hệ thống solar cần sử dụng Inverter có chức năng AFCI (Arc Fault Circuit Interrupter) để phát hiện và ngắt mạch khi có tia lửa điện.

Làm gì khi phát hiện mùi khét do ngắn mạch điện?

• Bước 1: Ngắt ngay Aptomat tổng (cầu dao tổng).
• Bước 2: Không được dùng nước dập lửa nếu chưa ngắt điện (vì nước dẫn điện gây nguy hiểm). Sử dụng bình chữa cháy khí CO2 hoặc bột khô.
• Bước 3: Cách ly các vật liệu dễ cháy ra xa khu vực phát hỏa.
• Bước 4: Gọi thợ điện chuyên nghiệp kiểm tra nguyên nhân trước khi đóng điện trở lại.

Dây dẫn bị nóng có phải là dấu hiệu của ngắn mạch không?

Dây dẫn nóng thường là dấu hiệu của quá tải hoặc tiếp xúc lỏng. Tuy nhiên, nếu dây quá nóng làm chảy lớp vỏ bảo vệ, nó sẽ sớm dẫn đến hiện tượng ngắn mạch. Đây là giai đoạn cảnh báo sớm cần được xử lý ngay.

Ngắn mạch là sự cố điện nghiêm trọng có thể xảy ra ở bất cứ đâu từ hộ gia đình đến nhà máy công nghiệp. Việc hiểu rõ nguyên nhân và lắp đặt các thiết bị bảo vệ đúng tiêu chuẩn là cách duy nhất để đảm bảo an toàn cho tài sản và tính mạng. Đối với các hệ thống đặc thù như điện mặt trời, việc lựa chọn thiết bị chất lượng và đơn vị thi công uy tín là yếu tố then chốt để loại bỏ nguy cơ đoản mạch DC.

Tại DAT Group, chúng tôi cung cấp giải pháp hệ thống điện mặt trời hòa lưới với quy trình lắp đặt chuyên nghiệp, sử dụng các thiết bị bảo vệ chính hãng như công tắc DC và Inverter tích hợp AFCI. Hãy để chúng tôi giúp bạn xây dựng một nguồn năng lượng xanh không chỉ hiệu quả mà còn an toàn tuyệt đối.
