CB là gì? Phân loại và cách chọn cầu dao tự động phù hợp

Tóm tắt nhanh

• CB (Circuit Breaker) hay Aptomat là thiết bị bảo vệ điện tự động, có chức năng ngắt mạch khi xảy ra sự cố quá tải, ngắn mạch hoặc dòng rò.
• Cấu tạo cơ bản gồm tiếp điểm, hộp dập hồ quang, cơ cấu truyền động và bộ phận giải phóng (móc tách).
• Các dòng CB phổ biến bao gồm: MCB (dạng tép), MCCB (dạng khối), RCCB/RCBO (chống giật) và ACB (máy cắt không khí).
• Lựa chọn CB cần dựa trên các thông số kỹ thuật cốt lõi: Dòng định mức (In), Dòng cắt ngắn mạch (Icu) và số cực (pha).
• Trong hệ thống điện mặt trời, CB đóng vai trò then chốt trong việc bảo vệ Inverter và tấm pin khỏi các sự cố xung điện.
• Lắp đặt CB đúng tiêu chuẩn kỹ thuật giúp ngăn ngừa cháy nổ và đảm bảo an toàn tính mạng cho người sử dụng.

Sau khi đã nắm được tổng quan về vai trò của thiết bị này trong hệ thống điện, việc đi sâu vào chi tiết cấu tạo và nguyên lý sẽ giúp bạn hiểu rõ tại sao CB lại được coi là “người gác cổng” đáng tin cậy. Từ những kiến thức nền tảng đó, DAT Group sẽ hướng dẫn bạn cách phân loại và lựa chọn thiết bị tối ưu nhất cho từng nhu cầu cụ thể. Để hiểu rõ hơn về thiết bị quan trọng này, hãy cùng đi vào nội dung chi tiết dưới đây.

CB là gì?

CB là viết tắt của cụm từ tiếng Anh Circuit Breaker, tại Việt Nam thường được gọi phổ biến là Aptomat (từ tiếng Nga). Đây là thiết bị đóng cắt điện tự động có khả năng bảo vệ hệ thống điện trước các sự cố quá tải hoặc ngắn mạch.

Chức năng chính của CB là dò tìm các dòng điện lỗi và ngắt mạch ngay lập tức để bảo vệ các thiết bị điện phía sau nó. Khác với cầu chì (chỉ sử dụng một lần và phải thay thế khi đứt), CB có thể tái sử dụng bằng cách đóng lại cần gạt (reset) sau khi sự cố điện đã được khắc phục.

Trong hệ thống điện hiện đại, CB không chỉ dừng lại ở việc ngắt mạch thủ công hay bảo vệ quá tải thông thường mà còn tích hợp các tính năng cao cấp như:

• Chống dòng rò (giật điện).
• Bảo vệ sụt áp.
• Điều khiển từ xa (trong các hệ thống Smart Grid).

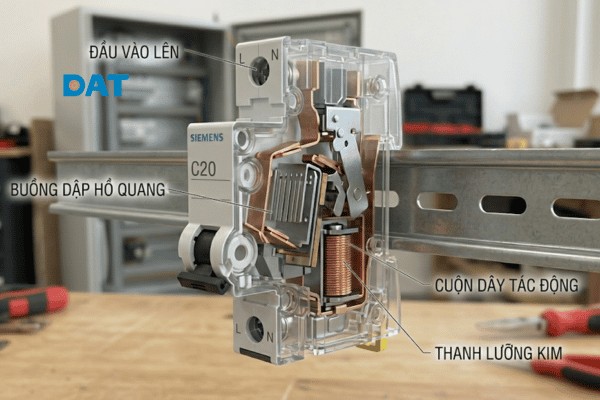

Cấu tạo và nguyên lý hoạt động của CB

Mặc dù có vẻ ngoài đơn giản với một cần gạt điều khiển, nhưng bên trong mỗi chiếc Circuit Breaker là một hệ thống cơ khí chính xác được thiết kế để chịu đựng những điều kiện khắc nghiệt nhất của dòng điện. Sự kết hợp giữa các bộ phận cơ học và vật lý học cho phép thiết bị này phản ứng chỉ trong vài phần nghìn giây khi phát hiện sự cố. Việc hiểu rõ cấu trúc nội tại không chỉ giúp người dùng vận hành an toàn mà còn hỗ trợ đắc lực trong việc nhận diện các dấu hiệu hư hỏng của thiết bị theo thời gian.

1. Hệ thống tiếp điểm

CB thường có hai cấp tiếp điểm (tiếp điểm chính và tiếp điểm phụ) hoặc ba cấp tiếp điểm (chính, phụ, hồ quang).

• Khi đóng mạch: Tiếp điểm hồ quang đóng trước, sau đó đến tiếp điểm phụ, cuối cùng là tiếp điểm chính.
• Khi ngắt mạch: Tiếp điểm chính mở trước, tiếp điểm phụ mở sau, cuối cùng là tiếp điểm hồ quang mở để bảo vệ các tiếp điểm chính không bị cháy rạn do hồ quang điện.

2. Hộp dập hồ quang

Hồ quang điện phát sinh khi các tiếp điểm tách rời nhau trong lúc có dòng điện lớn. Hộp dập hồ quang có cấu tạo gồm nhiều tấm thép xếp song song, chia nhỏ hồ quang để dập tắt nhanh chóng, ngăn chặn hư hỏng thiết bị và nguy cơ hỏa hoạn.

3. Cơ cấu truyền động

Đây là bộ phận thực hiện việc đóng/ngắt CB. Có hai phương thức chính:

• Bằng tay: Dùng cho các CB có dòng định mức thấp (dân dụng).
• Bằng điện từ hoặc động cơ điện: Dùng cho các CB có dòng định mức lớn (công nghiệp).

4. Móc tách (Bộ phận giải phóng)

Đây là “bộ não” của CB, có nhiệm vụ nhận biết sự cố:

• Móc kiểu nhiệt (Bimetal): Sử dụng thanh lưỡng kim, uốn cong khi dòng điện quá tải làm nóng, tác động ngắt mạch.
• Móc kiểu điện từ (Solenoid): Khi xảy ra ngắn mạch, dòng điện cực lớn tạo ra từ trường mạnh hút lõi thép để ngắt mạch tức thì (thời gian tính bằng miligiây).

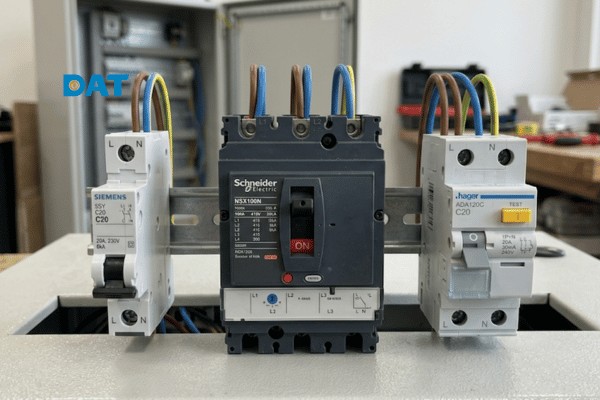

Các loại CB thông dụng trên thị trường

Việc phân loại các dòng CB nêu trên cho thấy sự tiến hóa của công nghệ bảo vệ điện từ cơ học thuần túy sang tích hợp điện tử thông minh. Tùy thuộc vào vị trí lắp đặt, từ bảng điện gia đình nhỏ gọn đến các tủ động lực công suất lớn, mỗi loại CB sẽ đảm nhận một tầng bảo vệ riêng biệt. Sự phối hợp nhịp nhàng giữa các cấp (ví dụ: lắp MCCB làm tổng và MCB cho từng nhánh) tạo nên một hệ thống bảo vệ phân tầng, giúp khoanh vùng sự cố và giảm thiểu tối đa phạm vi mất điện khi có trục trặc xảy ra.

MCB (Miniature Circuit Breaker)

• Tên gọi: Cầu dao tự động dạng tép.
• Đặc điểm: Kích thước nhỏ, lắp đặt trên thanh ray (DIN rail).
• Thông số: Dòng định mức thường dưới 125A, dòng cắt ngắn mạch thấp (thường 4.5kA, 6kA, 10kA).
• Ứng dụng: Sử dụng trong lưới điện dân dụng, bảo vệ các nhánh điện trong nhà như đèn, ổ cắm, máy lạnh.

MCCB (Molded Case Circuit Breaker)

• Tên gọi: Cầu dao tự động dạng khối.
• Đặc điểm: Thân vỏ bằng nhựa đúc cách điện cao cấp, chịu được dòng điện lớn và nhiệt độ cao.
• Thông số: Dòng định mức lên tới 1600A hoặc 2500A, dòng cắt ngắn mạch rất cao (lên tới 150kA).
• Ứng dụng: Dùng làm CB tổng cho các tòa nhà, nhà máy, hệ thống điện công nghiệp.

RCCB (Residual Current Circuit Breaker)

• Tên gọi: Cầu dao chống dòng rò.
• Đặc điểm: Không có chức năng bảo vệ quá tải (cần lắp kết hợp với MCB/MCCB).
• Chức năng: Chỉ dùng để phát hiện dòng rò và ngắt mạch để tránh giật điện và hỏa hoạn do rò rỉ điện.

RCBO (Residual Current Circuit Breaker with Overcurrent Protection)

• Tên gọi: Cầu dao chống rò tích hợp bảo vệ quá tải.
• Đặc điểm: Là sự kết hợp giữa MCB và RCCB.
• Ưu điểm: Tiết kiệm không gian tủ điện, bảo vệ toàn diện (quá tải + ngắn mạch + dòng rò).

ELCB (Earth Leakage Circuit Breaker)

• Tên gọi: Cầu dao chống giật.
• Đặc điểm: Thực chất là một loại MCCB hoặc MCB có thêm bộ cảm biến dòng rò.
• Ứng dụng: Bảo vệ an toàn cho các thiết bị công suất lớn có nguy cơ rò điện cao như máy nước nóng, máy bơm.

ACB (Air Circuit Breaker)

• Tên gọi: Máy cắt không khí.
• Đặc điểm: Kích thước rất lớn, sử dụng luồng không khí nén để dập hồ quang.
• Thông số: Dòng định mức từ 630A đến 6300A.
• Ứng dụng: Dùng trong các trạm biến áp, tủ điện hạ thế tổng (MSB) của các khu công nghiệp.

Chức năng của CB trong hệ thống điện

CB đóng vai trò không thể thay thế trong việc duy trì sự ổn định và an toàn của hệ thống điện:

1. Bảo vệ thiết bị điện: Ngăn chặn dòng điện vượt mức cho phép làm cháy hỏng dây dẫn và linh kiện của thiết bị (Tivi, tủ lạnh, máy giặt, Inverter…).
2. Ngăn ngừa cháy nổ: Ngắn mạch là nguyên nhân hàng đầu gây ra các vụ hỏa hoạn. CB ngắt mạch trong thời gian cực ngắn giúp triệt tiêu tia lửa điện.
3. An toàn cho con người: Các dòng CB chống rò (RCCB, RCBO) giúp ngắt điện ngay lập tức khi con người vô tình chạm vào phần dẫn điện, giảm thiểu nguy cơ tử vong do điện giật.

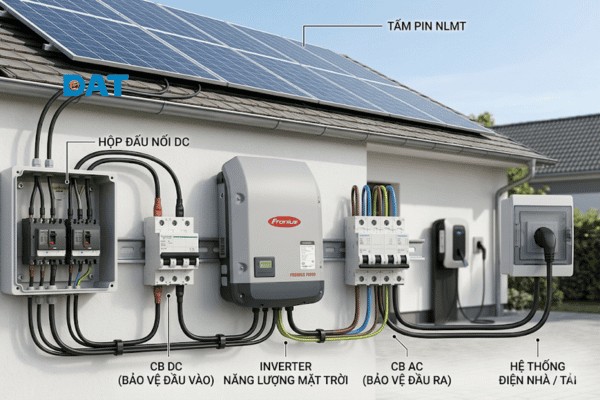

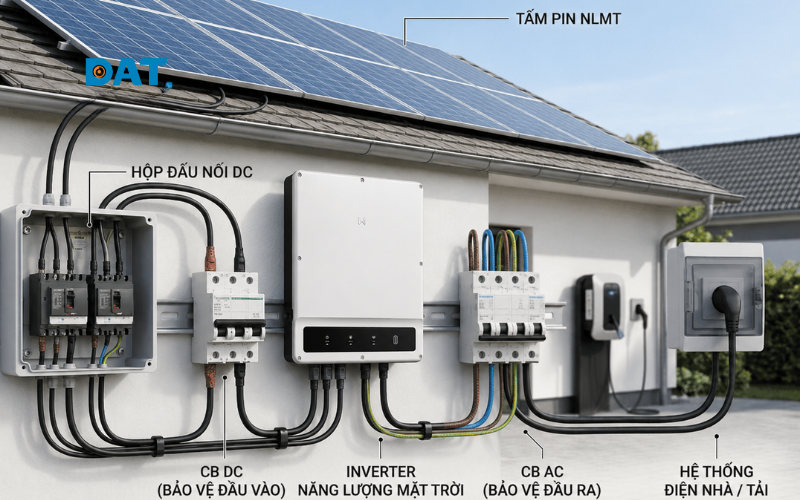

4. Ứng dụng trong hệ thống điện mặt trời:
   • CB DC: CB DC được lắp đặt giữa các dãy tấm pin và biến tần để ngăn chặn các sự cố dòng ngược. Việc sử dụng thiết bị bảo vệ đúng tiêu chuẩn là bước quan trọng khi lắp đặt điện mặt trời áp mái nhằm đảm bảo an toàn phòng chống cháy nổ.
   • CB AC: Lắp phía sau Inverter trước khi nối lưới hoặc cấp tải. Bảo vệ Inverter khỏi các xung điện từ lưới và quá tải tải tiêu thụ.

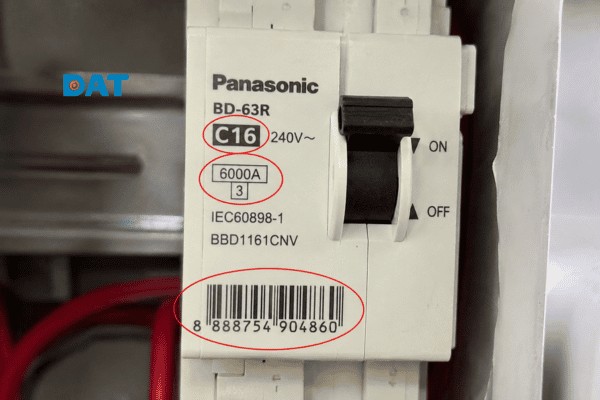

Cách lựa chọn CB phù hợp với nhu cầu sử dụng

Sự an toàn của hệ thống không chỉ đến từ việc mua đúng chủng loại thiết bị, mà còn nằm ở sự tương thích tuyệt đối giữa thông số kỹ thuật của CB và nhu cầu tiêu thụ thực tế. Một chiếc CB có dòng định mức quá cao sẽ không nhảy khi quá tải nhẹ (gây cháy dây dẫn), trong khi CB có dòng định mức quá thấp sẽ nhảy liên tục gây gián đoạn sinh hoạt. Do đó, quá trình tính toán và lựa chọn sau đây là bước then chốt mà bất kỳ kỹ sư hay chủ đầu tư nào cũng cần thực hiện nghiêm túc.

1. Tính toán dòng điện định mức (In)

Công thức cơ bản cho điện dân dụng 1 pha: I = P / (U × cosφ)

Trong đó:

• P: Tổng công suất thiết bị (W)
• U: Điện áp nguồn (thường là 220V)
• cosφ: Hệ số công suất (thường lấy khoảng 0.8)

Nguyên tắc chọn CB:

• Itải < In < Idây dẫn
• Thông thường, chọn dòng định mức CB lớn hơn dòng tải khoảng 20% – 25%.

Ví dụ:

• Tổng dòng tải máy lạnh: 10A
• Tính thêm 25% dự phòng:
• 10A × 1.25 = 12.5A → Chọn CB 16A.

2. Xác định dòng cắt ngắn mạch (Icu)

Dòng cắt phải lớn hơn dòng ngắn mạch lớn nhất có thể xảy ra tại điểm lắp đặt.

• Dân dụng: Thường chọn 4.5kA hoặc 6kA.
• Công nghiệp: Thường từ 10kA đến 100kA tùy vị trí.

3. Chọn số pha (Số cực)

• Điện 1 pha: Dùng CB 1P hoặc 2P (Nên dùng 2P để ngắt cả dây nóng và dây nguội, tăng độ an toàn).
• Điện 3 pha: Dùng CB 3P hoặc 4P.

4. Mục đích sử dụng

• Bảo vệ tải thuần trở (đèn, sưởi): Chọn loại Curve B.
• Bảo vệ tải hỗn hợp (gia đình): Chọn loại Curve C.
• Bảo vệ tải động cơ (dòng khởi động cao): Chọn loại Curve D.

FAQ về thiết bị CB

Tại sao CB bị nhảy liên tục?

CB nhảy là tín hiệu cho thấy hệ thống đang gặp lỗi. Nguyên nhân có thể do:

• Quá tải: Sử dụng quá nhiều thiết bị cùng lúc vượt công suất CB.
• Ngắn mạch: Dây nóng và dây nguội chạm nhau do chuột cắn hoặc thiết bị hỏng.
• Dòng rò: Thiết bị bị ẩm hoặc dây dẫn bị hở chạm vỏ (đối với CB chống giật).
• CB hỏng: Các thanh lưỡng kim hoặc lò xo bên trong bị yếu sau thời gian dài sử dụng.

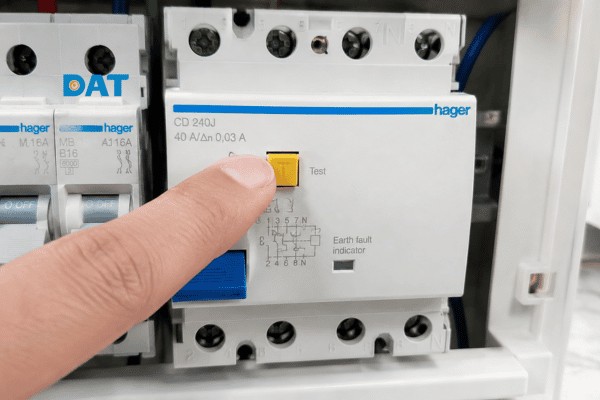

Làm thế nào để kiểm tra CB chống giật còn hoạt động?

Trên các thiết bị RCCB, RCBO luôn có một nút nhỏ ghi chữ “T” (Test).

• Cách kiểm tra: Nhấn nút Test khi đang có điện.
• Kết quả: Nếu CB nhảy ngay lập tức, thiết bị còn hoạt động tốt. Nếu CB không nhảy, chức năng chống giật đã hỏng, cần thay thế ngay để đảm bảo an toàn. Nên kiểm tra định kỳ ít nhất 1 tháng/lần.

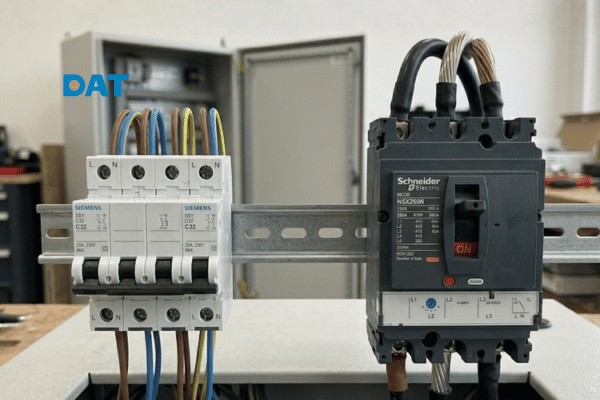

Sự khác nhau giữa MCB và MCCB là gì?

CB cho hệ thống điện mặt trời có gì đặc biệt?

Hệ thống Solar sử dụng dòng điện một chiều (DC) từ tấm pin. Dòng DC khó dập hồ quang hơn dòng AC. Do đó, phải sử dụng CB DC chuyên dụng. Loại CB này có cấu tạo buồng dập hồ quang đặc biệt và có thể chịu được điện áp DC cao (lên đến 1000VDC hoặc 1500VDC).

Nên mua CB của hãng nào tốt nhất hiện nay?

Để đảm bảo an toàn, hãy ưu tiên các thương hiệu có kiểm định quốc tế:

• Schneider Electric: Tiêu chuẩn Châu Âu, độ bền cao, phổ biến trong công nghiệp.
• Panasonic: Rất được ưa chuộng trong dân dụng nhờ thiết kế đẹp và tin cậy.
• LS / Mitsubishi: Chi phí hợp lý, hoạt động ổn định, phù hợp cho cả dân dụng và công nghiệp nhẹ.

Tổng kết: Việc hiểu rõ CB là gì và cách thức hoạt động của nó không chỉ giúp tối ưu hóa hệ thống điện mà còn là yếu tố tiên quyết để bảo vệ tài sản và con người. Một hệ thống điện an toàn bắt đầu từ việc lựa chọn đúng loại thiết bị đóng cắt, từ những chiếc MCB nhỏ gọn trong gia đình đến những bộ MCCB, ACB mạnh mẽ trong sản xuất hay các dòng CB DC chuyên dụng cho điện mặt trời.
