MCCB là gì? Cấu tạo, nguyên lý và phân biệt với MCB

Tóm tắt nhanh

• MCCB (Molded Case Circuit Breaker) hay Aptomat khối, là thiết bị đóng cắt dùng để bảo vệ mạch điện khỏi sự cố quá tải và ngắn mạch.
• Dòng điện định mức (In) của MCCB có thể lên đến 3200A, đáp ứng được các hệ thống điện tải trọng lớn.
• Khả năng chịu dòng cắt ngắn mạch (Icu) của MCCB đạt mức rất cao, dao động từ 10kA đến 150kA.
• Cấu tạo chính của MCCB bao gồm: Vỏ cách điện bằng nhựa đúc, hệ thống tiếp điểm, buồng dập hồ quang, cơ cấu truyền động và bộ phận bảo vệ (nhiệt – từ).
• MCCB được ứng dụng chủ yếu trong tủ điện phân phối công nghiệp, nhà máy, tòa nhà thương mại và hệ thống điện mặt trời công suất lớn.

Từ những điểm chính trên, có thể thấy MCCB là thiết bị đóng cắt không thể thiếu để đảm bảo an toàn cho các hạ tầng điện đòi hỏi công suất và độ tin cậy cao. Để hiểu rõ hơn về cách thức vận hành cũng như tiêu chí kỹ thuật để lựa chọn thiết bị này, DAT Group sẽ phân tích chi tiết cấu tạo, nguyên lý và sự khác biệt giữa MCCB với dòng MCB thông thường trong các nội dung dưới đây.

MCCB là gì

MCCB là từ viết tắt của Molded Case Circuit Breaker, trong tiếng Việt thường gọi là Aptomat dạng khối hoặc CB khối. Đây là một thiết bị bảo vệ điện tự động, có chức năng đóng ngắt mạch điện an toàn nhằm ngăn ngừa các rủi ro cháy nổ, hư hỏng thiết bị do dòng điện vượt ngưỡng cho phép (quá tải) hoặc chập mạch (ngắn mạch).

MCCB được thiết kế để hoạt động trong dải điện áp lên đến 1000V và hỗ trợ dòng điện định mức phổ biến từ 10A đến 3200A. Đặc điểm nhận diện cốt lõi của MCCB là toàn bộ các bộ phận bên trong được đặt gọn trong một vỏ bọc đúc bằng nhựa cách điện nguyên khối, giúp tăng độ bền cơ học và đảm bảo an toàn tối đa cho người vận hành.

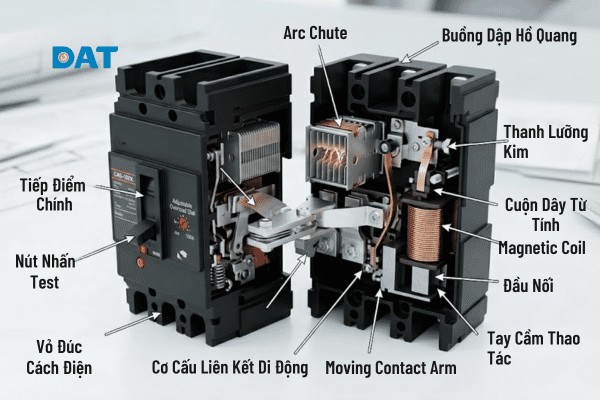

Cấu tạo của MCCB

Một thiết bị MCCB hoàn chỉnh được cấu thành từ 5 bộ phận chính, mỗi bộ phận đảm nhiệm một vai trò kỹ thuật riêng biệt để đảm bảo khả năng đóng cắt chính xác.

Vỏ bọc bằng vật liệu cách điện chịu nhiệt

Vỏ bọc của MCCB được đúc nguyên khối từ các loại nhựa tổng hợp đặc biệt như BMC (Bulk Molding Compound) hoặc nhựa Polyester gia cường sợi thủy tinh.

• Chức năng: Cách điện hoàn toàn giữa các bộ phận mang điện bên trong với môi trường bên ngoài.
• Đặc tính: Chịu nhiệt độ cao, chống cháy lan, chịu được lực va đập cơ học mạnh khi xảy ra sự cố nổ ngắn mạch.

Hệ thống tiếp điểm đóng ngắt dòng điện

Hệ thống tiếp điểm là nơi trực tiếp cho dòng điện chạy qua khi MCCB ở trạng thái đóng (ON) và tách rời nhau khi ngắt mạch (OFF/TRIP).

• Thành phần: Bao gồm tiếp điểm cố định (Fixed contact) và tiếp điểm động (Moving contact). Đôi khi có thêm tiếp điểm phụ (Arcing contact) để chịu hồ quang thay cho tiếp điểm chính.
• Vật liệu: Chế tạo từ hợp kim đồng hoặc hợp kim bạc để tối ưu hóa khả năng dẫn điện và chống mài mòn.

Bộ phận dập hồ quang điện

Khi các tiếp điểm tách rời nhau dưới dòng điện lớn (đặc biệt là dòng ngắn mạch), một tia lửa điện cường độ cao gọi là hồ quang điện sẽ phát sinh. Buồng dập hồ quang có nhiệm vụ dập tắt tia lửa này nhanh nhất có thể.

• Cấu tạo: Gồm nhiều tấm thép mạ xếp song song hình chữ V, được ngăn cách bởi các lớp cách điện.
• Cơ chế: Chia nhỏ, kéo dài và làm nguội hồ quang điện cho đến khi nó tự tắt, ngăn chặn nguy cơ cháy nổ tiếp điểm.

Cơ cấu truyền động đóng cắt thủ công

Đây là hệ thống cơ khí cho phép người dùng thao tác bật/tắt thiết bị bằng tay.

• Thao tác: Sử dụng cần gạt (Toggle) mặt trước.
• Trạng thái: Có 3 vị trí rõ ràng gồm ON (Đóng mạch – gạt lên trên), OFF (Ngắt mạch – gạt xuống dưới), và TRIP (Trạng thái nhảy do sự cố – nằm ở giữa). Khi MCCB bị Trip, cần gạt phải được kéo hẳn về OFF để reset trước khi bật lại ON.

Bộ phận bảo vệ nhiệt và từ tính

Đây là “bộ não” của MCCB (Trip Unit), chịu trách nhiệm phát hiện sự cố và ra lệnh ngắt mạch.

• Bảo vệ nhiệt (Thermal): Sử dụng một thanh lưỡng kim, hoạt động dựa trên sự giãn nở vì nhiệt để bảo vệ quá tải.
• Bảo vệ từ tính (Magnetic): Sử dụng một cuộn dây điện từ, hoạt động dựa trên lực hút từ trường để bảo vệ ngắn mạch tức thời.

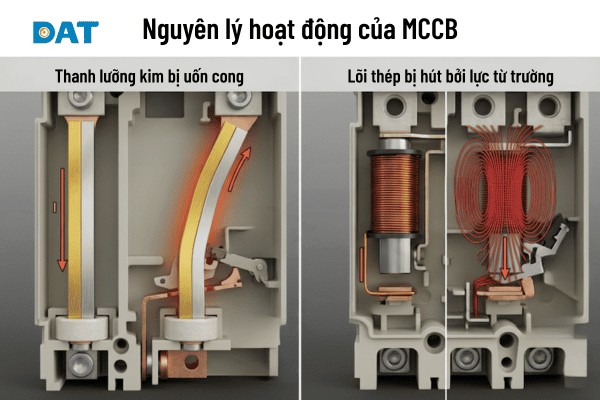

Nguyên lý hoạt động của MCCB

MCCB hoạt động tự động dựa trên sự kết hợp của hai nguyên lý vật lý độc lập, tương ứng với hai loại sự cố điện phổ biến:

1. Nguyên lý bảo vệ quá tải (Sử dụng rơ le nhiệt):
   • Khi dòng điện chạy qua mạch vượt quá dòng định mức nhưng chưa đến mức ngắn mạch (ví dụ: cắm quá nhiều thiết bị tải), thanh lưỡng kim bên trong MCCB sẽ nóng lên.
   • Do hai kim loại cấu thành có hệ số giãn nở khác nhau, thanh lưỡng kim bị uốn cong dần theo thời gian.
   • Khi độ cong đạt đến giới hạn, nó sẽ tác động vào cơ cấu nhả khớp, làm mở tiếp điểm và ngắt dòng điện. Thời gian ngắt mạch tỷ lệ nghịch với độ lớn của dòng quá tải (dòng càng cao, ngắt càng nhanh).
2. Nguyên lý bảo vệ ngắn mạch (Sử dụng rơ le từ):
   • Khi xảy ra chập mạch, dòng điện tăng vọt đột ngột lên mức cực lớn (gấp hàng chục lần dòng định mức).
   • Dòng điện này đi qua cuộn dây điện từ, tạo ra một lực từ trường cực mạnh.
   • Lực từ này ngay lập tức hút lõi thép (piston) bên trong, tác động trực tiếp lên lẫy cơ khí, làm các tiếp điểm bung ra chỉ trong thời gian vài mili-giây, bảo vệ hệ thống không bị cháy nổ.

Ứng dụng thực tế của MCCB trong hệ thống điện

Nhờ khả năng chịu tải lớn và dòng cắt cao, MCCB không chỉ là thiết bị bảo vệ đơn thuần mà còn là giải pháp quản lý năng lượng trọng yếu trong nhiều lĩnh vực:

1. Trong tủ điện phân phối tổng (MSB)

Tại các tòa nhà cao tầng, trung tâm thương mại hay nhà máy sản xuất, MCCB đóng vai trò là Aptomat tổng. Nó tiếp nhận nguồn điện trực tiếp từ máy biến áp hạ thế và phân phối đến các tủ điện tầng hoặc các nhánh phụ tải lớn. Khả năng chịu dòng cắt lên đến hàng trăm kA giúp bảo vệ hệ thống trước các sự cố ngắn mạch nghiêm trọng tại đầu nguồn.

2. Bảo vệ động cơ công nghiệp tải nặng

Các động cơ công suất lớn (như máy bơm, máy nén khí, hệ thống băng tải) thường có dòng khởi động rất cao. MCCB với các đặc tính dòng cắt (Curve) chuyên dụng có thể chịu được các xung dòng khởi động này mà không gây nhảy nhầm, đồng thời vẫn đảm bảo ngắt mạch tức thì nếu xảy ra kẹt động cơ hoặc mất pha gây quá tải.

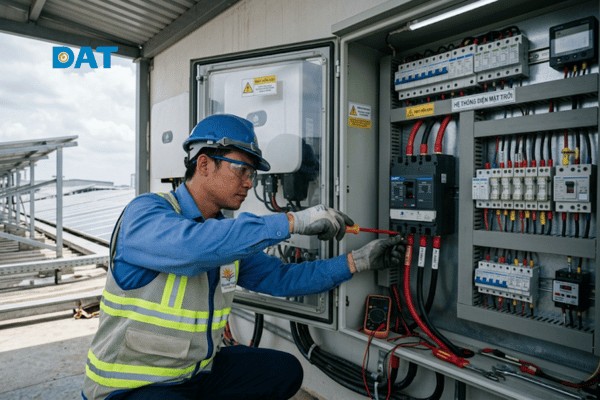

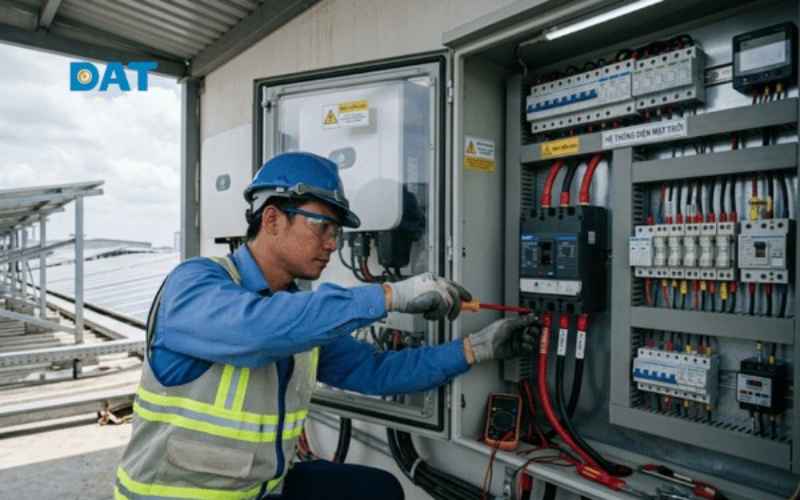

3. Hệ thống năng lượng tái tạo và Điện mặt trời

Trong các dự án điện năng lượng mặt trời quy mô lớn, MCCB là linh kiện bắt buộc để bảo vệ hệ thống. Đối với các hộ gia đình, việc kết hợp MCCB với hệ thống điện mặt trời áp mái sẽ giúp đảm bảo an toàn tuyệt đối cho các thiết bị điện trong nhà.

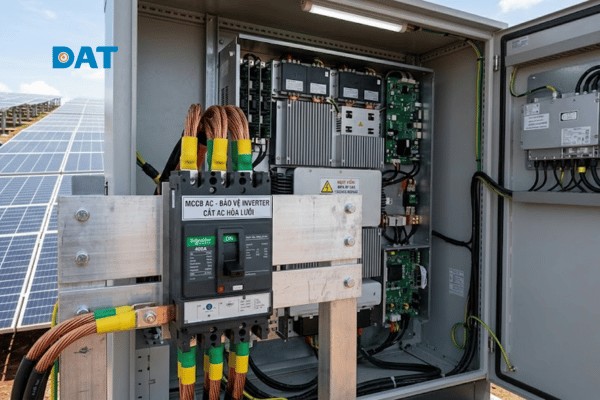

• Phía AC (Sau Inverter): Kết nối và bảo vệ Inverter trước khi hòa vào lưới điện quốc gia hoặc cấp cho tải tiêu thụ.
• Phía DC (Trước Inverter): Các dòng MCCB DC chuyên dụng (thường có dải điện áp lên đến 1500VDC) được dùng để bảo vệ các dãy pin (Strings) khỏi hiện tượng dòng ngược hoặc ngắn mạch DC, vốn là tác nhân hàng đầu gây cháy nổ tấm pin.

4. Hệ thống hạ tầng viễn thông và Trung tâm dữ liệu

Tại những nơi yêu cầu độ tin cậy điện tuyệt đối, MCCB được sử dụng kết hợp với các bộ chuyển đổi nguồn tự động (ATS). Khi có sự cố lưới điện, MCCB phối hợp cùng hệ thống điều khiển để đảm bảo việc chuyển sang nguồn dự phòng (Máy phát hoặc UPS) diễn ra an toàn, bảo vệ các thiết bị máy chủ nhạy cảm khỏi các xung điện áp.

Phân biệt MCCB và MCB

Trong khi MCB thường dùng cho các nhánh tải nhỏ, thì MCCB lại là thành phần cốt lõi trong các tủ điện tổng. Để quản lý dòng điện từ các tấm pin một cách hiệu quả nhất, bạn có thể tìm hiểu thêm về hệ thống EMS để tối ưu hóa vận hành cho doanh nghiệp.

Khác biệt về dòng điện định mức In

• MCB: Thiết kế cho các dòng điện nhỏ, mức In phổ biến từ 1A, 6A, 10A cho đến tối đa 125A.
• MCCB: Thiết kế cho dòng tải lớn, mức In dao động từ 10A, 100A, và có thể lên tới 3200A.

Khác biệt về khả năng chịu dòng cắt Icu

• MCB: Khả năng cắt dòng ngắn mạch thấp, thường chỉ nằm trong khoảng 4.5kA đến 15kA.
• MCCB: Dòng cắt Icu rất cao, phổ biến từ 10kA, 50kA, 100kA và có thể đạt mức 150kA đối với các model chuyên dụng.

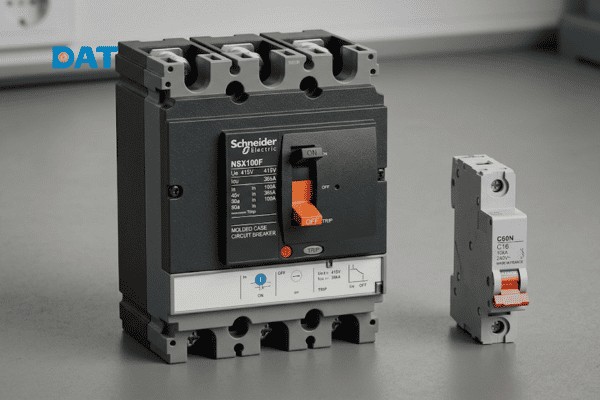

Khác biệt về kích thước và cấu tạo vỏ

• MCB: Kích thước nhỏ gọn, dạng tép (module), lắp đặt trên thanh ray DIN chuẩn 35mm trong các tủ điện dân dụng nhỏ.
• MCCB: Kích thước lớn, khối lượng nặng, vỏ đúc khối rắn chắc. Lắp đặt bằng cách bắt vít trực tiếp lên bảng táp-lô hoặc mặt bích trong tủ điện công nghiệp.

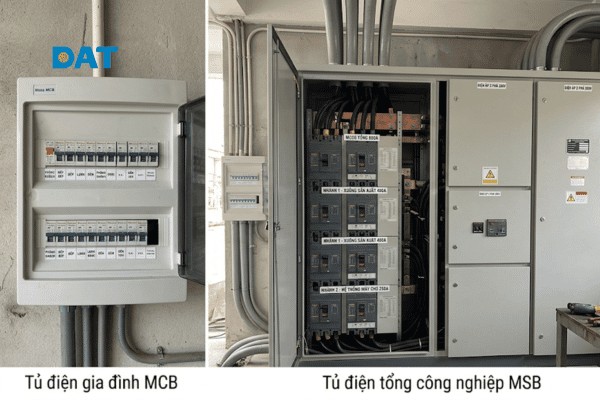

Khác biệt về phạm vi ứng dụng thực tế

• MCB: Dùng ở lưới điện hạ thế dân dụng, mạng điện gia đình, hoặc phân nhánh tải nhỏ (chiếu sáng, ổ cắm) trong tủ điện tổng.
• MCCB: Là thiết bị đóng cắt chính trong tủ điện tổng (MSB) của các tòa nhà, phân xưởng nhà máy, hệ thống bơm công nghiệp, hoặc đấu nối với Inverter trong các dự án điện mặt trời.

Các thông số kỹ thuật quan trọng trên MCCB

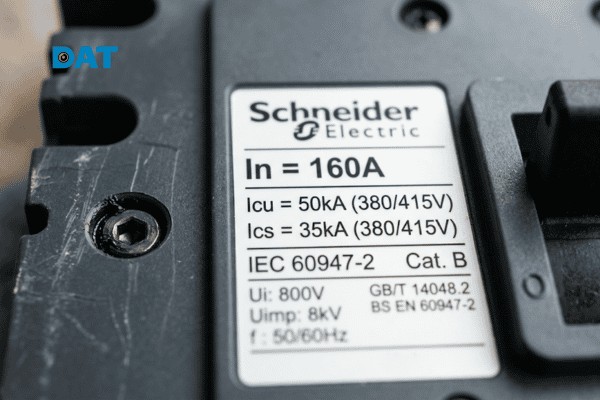

Khi lựa chọn MCCB, người thiết kế hệ thống điện phải đọc hiểu chính xác các thông số kỹ thuật được in trên vỏ thiết bị.

Dòng điện định mức In

• Định nghĩa: Là mức dòng điện liên tục tối đa mà MCCB có thể cho phép chạy qua mà không bị nhảy (Trip) ở điều kiện nhiệt độ tiêu chuẩn (thường là 30°C – 40°C).
• Ví dụ: MCCB có In = 250A nghĩa là nó hoạt động bình thường khi dòng điện qua mạch ≤ 250A. Nếu dòng tăng lên 280A, MCCB sẽ ngắt sau một khoảng thời gian trễ.

Dòng cắt ngắn mạch tối đa Icu

• Định nghĩa: (Ultimate Short-circuit Breaking Capacity) Là dòng điện ngắn mạch lớn nhất mà MCCB có thể chịu đựng và ngắt thành công 1 lần duy nhất.
• Lưu ý: Nếu MCCB phải cắt dòng điện chạm ngưỡng Icu, tiếp điểm bên trong có thể bị biến dạng hoặc hư hỏng một phần, cần phải kiểm tra kỹ trước khi tái sử dụng hoặc phải thay mới.

Dòng cắt ngắn mạch vận hành Ics

• Định nghĩa: (Service Short-circuit Breaking Capacity) Là dòng ngắn mạch tối đa mà MCCB có thể cắt nhiều lần mà vẫn tiếp tục hoạt động bình thường, không suy giảm đặc tính vận hành.
• Thông số: Ics thường được biểu diễn dưới dạng phần trăm của Icu (ví dụ: Ics = 50% Icu, 75% Icu, hoặc 100% Icu). Chỉ số Ics càng gần Icu thì chất lượng MCCB càng cao.

Số cực của thiết bị đóng cắt

Số cực (P – Pole) xác định số dây dẫn điện mà MCCB có thể ngắt cùng lúc:

• 1P, 2P: Dùng cho dòng điện 1 pha (ngắt dây pha, hoặc ngắt cả dây pha + dây trung tính).
• 3P: Dùng phổ biến nhất trong công nghiệp, ngắt 3 dây pha (L1, L2, L3) của lưới điện 3 pha.
• 4P: Ngắt 3 dây pha và 1 dây trung tính (N) của lưới điện 3 pha.

Tiêu chuẩn kỹ thuật quốc tế IEC 60947-2

Đây là tiêu chuẩn quốc tế quy định các yêu cầu kỹ thuật, thử nghiệm khắt khe dành riêng cho thiết bị đóng cắt hạ thế dùng trong công nghiệp (Low-voltage switchgear and controlgear – Part 2: Circuit-breakers). MCCB đạt chuẩn IEC 60947-2 đảm bảo độ tin cậy và an toàn tuyệt đối.

Những câu hỏi thường gặp về MCCB

Khi nào nên sử dụng MCCB thay cho MCB?

Nên chọn MCCB khi tải trọng của hệ thống có dòng định mức vượt qua mức 100A, hoặc tại vị trí lắp đặt có dòng ngắn mạch dự kiến (tính toán được) lớn hơn 15kA. Dùng MCCB làm Aptomat tổng cho cả tòa nhà thay vì MCB để đảm bảo an toàn chịu dòng sự cố cao.

MCCB có thể điều chỉnh dòng định mức không?

Có. Khác với MCB có dòng định mức cố định, nhiều dòng MCCB hiện nay được trang bị bộ Trip Unit (loại từ nhiệt hoặc điện tử) cho phép điều chỉnh dòng định mức (Ir). Mức điều chỉnh thường từ 0.7xIn đến 1.0xIn. Việc này giúp kỹ sư linh hoạt tinh chỉnh thông số bảo vệ cho phù hợp chính xác với công suất phụ tải thay đổi.

Tại sao MCCB thường dùng trong hệ thống điện mặt trời?

Hệ thống điện mặt trời (Solar) từ vài chục kWp đến hàng MWp yêu cầu Inverter công suất lớn để chuyển đổi điện.

• MCCB được dùng bên phía điện xoay chiều (AC) để kết nối Inverter với lưới điện quốc gia nhờ khả năng chịu dòng liên tục lớn.
• Đối với phía dòng điện một chiều (DC) từ các tấm pin mặt trời, các loại MCCB DC chuyên dụng được sử dụng vì chúng có buồng dập hồ quang thiết kế riêng biệt để cắt hồ quang DC (khó dập tắt hơn hồ quang AC rất nhiều).

Tuổi thọ trung bình của một MCCB là bao lâu?

Tuổi thọ của MCCB được đánh giá qua số lần đóng cắt, tuân thủ theo tiêu chuẩn nhà sản xuất:

• Tuổi thọ cơ khí (không có điện): Từ 10,000 đến hơn 20,000 lần gạt.
• Tuổi thọ điện (đóng cắt có mang tải): Từ 4,000 đến 8,000 lần. Trong điều kiện hoạt động bình thường, không xảy ra ngắn mạch liên tục, MCCB có thể hoạt động bền bỉ từ 10 đến 15 năm.

Nên chọn thương hiệu MCCB nào uy tín hiện nay?

Tại thị trường Việt Nam, các thương hiệu được đánh giá cao về chất lượng và độ bền bao gồm:

• Schneider Electric (Pháp): Dẫn đầu về công nghệ, bộ Trip điện tử thông minh, độ bền cao.
• ABB (Thụy Sĩ): Hoạt động ổn định, dùng nhiều trong các dự án công nghiệp nặng.
• Mitsubishi (Nhật Bản): Phổ biến nhất trong công nghiệp vừa và nhỏ, giá thành hợp lý, dễ tìm linh kiện thay thế.
• LS (Hàn Quốc): Lựa chọn tối ưu chi phí cho các tủ điện phân phối dân dụng, chung cư, nhà máy nhẹ.
