Công tắc DC là gì? Cấu tạo, nguyên lý và vai trò trong điện mặt trời

• Công tắc DC (DC Isolator): là thiết bị đóng cắt cơ khí bằng tay, dùng để cách ly hoàn toàn nguồn điện một chiều (DC) khỏi hệ thống điện hoặc thiết bị tiêu thụ.
• Cấu tạo và nguyên lý hoạt động: Giải thích cấu tạo công tắc DC, cơ chế đóng cắt nhanh (Snap Action), buồng dập hồ quang và vật liệu vỏ chống cháy.
• Phân biệt công tắc DC và công tắc AC: So sánh khả năng dập hồ quang, khoảng cách tiếp điểm, tốc độ đóng cắt, tuổi thọ và ứng dụng của từng loại.
• Vai trò của công tắc DC trong điện mặt trời: Cách ly tấm pin với inverter, đảm bảo an toàn khi bảo trì và hỗ trợ ngắt khẩn cấp để hạn chế nguy cơ cháy nổ.
• Tiêu chí lựa chọn công tắc DC: Chọn đúng điện áp định mức, dòng điện định mức theo thông số hệ thống và ưu tiên thiết bị đạt chuẩn IP66/IP67 khi lắp ngoài trời.
• Lưu ý khi sử dụng: Không dùng công tắc AC thay thế công tắc DC vì không đủ khả năng dập hồ quang điện một chiều, tiềm ẩn nguy cơ chập cháy và mất an toàn.

Sau khi đã nắm được tổng quan về công tắc DC, cấu tạo, nguyên lý hoạt động và vai trò trong hệ thống điện mặt trời, chúng ta sẽ đi sâu hơn vào từng khía cạnh cụ thể. Từ những điểm chính trên, DAT Group sẽ phân tích chi tiết cách thiết bị này vận hành và vì sao nó lại đóng vai trò quan trọng trong an toàn hệ thống điện mặt trời.

Công Tắc Dc Là Gì?

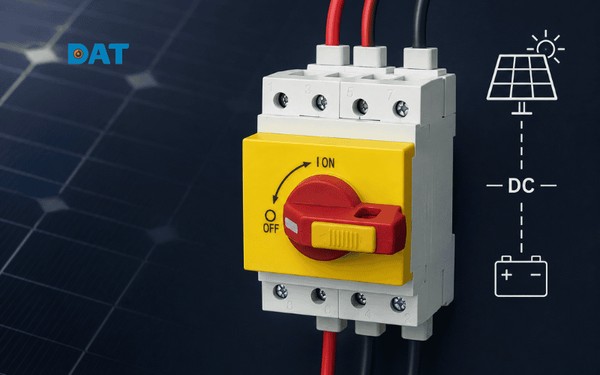

Công tắc DC (DC Isolator) là thiết bị đóng cắt cơ khí được vận hành bằng tay, chuyên dụng để cách ly hoàn toàn nguồn điện một chiều (DC) ra khỏi hệ thống tiêu thụ hoặc biến đổi điện năng.

Theo tiêu chuẩn quốc tế IEC 60947-3 (áp dụng cho thiết bị đóng cắt, ngắt mạch và kết hợp cầu chì), công tắc DC phải có khả năng đóng, dẫn và ngắt dòng điện trong các điều kiện mạch bình thường, bao gồm cả điều kiện quá tải vận hành xác định.

Thực tế trên các công cụ tìm kiếm hiện nay, có sự hiểu sai lệch khi đánh đồng công tắc DC chuyên dụng với các công tắc bật tắt nhỏ dùng trong thiết bị điện tử hoặc công tắc dân dụng xoay chiều (AC). Trong hệ thống điện mặt trời và công nghiệp, công tắc DC là thiết bị chịu điện áp cực cao, từ 600V, 1000V lên đến 1500V DC.

Mặc dù có nhiều điểm tương đồng, hai thiết bị này đảm nhiệm những chức năng khác nhau:

• Công tắc DC (DC Isolator): Chỉ đóng cắt chủ động bằng tay, không có chức năng tự động bảo vệ quá dòng hay ngắn mạch.
• Aptomat DC (DC MCB/DC MCCB): Tự động ngắt mạch khi phát hiện sự cố quá tải hoặc ngắn mạch nhờ vào cơ cấu từ nhiệt bên trong.

Cấu Tạo Và Nguyên Lý Của Công Tắc Dc

Dòng điện một chiều (DC) không tự động đổi chiều và không đi qua điểm 0V như dòng xoay chiều (AC). Do đó, khi các tiếp điểm tách rời, hồ quang điện DC liên tục duy trì và rất khó dập tắt. Công tắc DC được thiết kế với cấu trúc cơ khí đặc biệt để giải quyết triệt để vấn đề này.

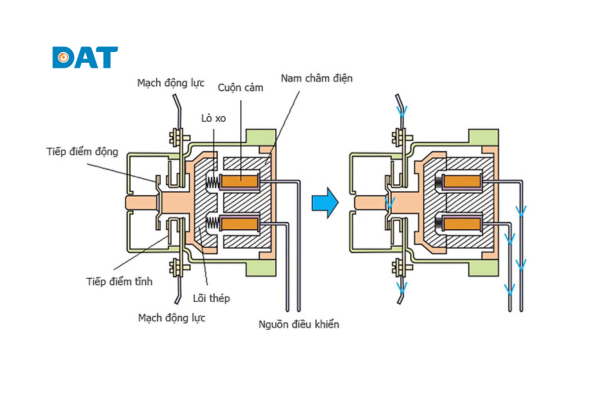

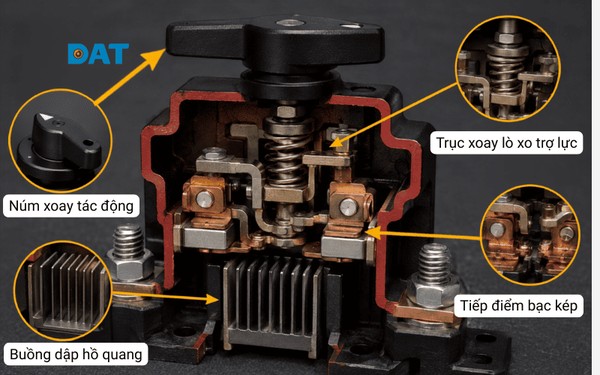

Cấu tạo cơ bản của thiết bị gồm các thực thể chính:

• Tiếp điểm bạc (Silver-plated contacts): Tăng khả năng dẫn điện tốt, giảm điện trở tiếp xúc và chống ăn mòn hóa học dưới tác động của nhiệt độ cao.
• Trục xoay lò xo: Bộ phận tích lũy năng lượng cơ học để thực hiện thao tác ngắt cực nhanh.
• Buồng dập hồ quang (Arc chute): Gồm nhiều phiến kim loại xếp song song để chia nhỏ và triệt tiêu tia lửa điện.

Cơ Chế Đóng Cắt Nhanh Dứt Khoát

Cơ chế đóng cắt của công tắc DC sử dụng nguyên lý Snap Action (tác động tức thời). Tốc độ tách biệt của các tiếp điểm hoàn toàn độc lập với tốc độ gạt tay của người vận hành.

Nhiều kỹ thuật viên thiếu kinh nghiệm nghĩ rằng chỉ cần gạt tay thật nhanh là có thể dập tắt được tia lửa điện. Trên thực tế, lực gạt từ tay người không bao giờ đủ nhanh để ngăn chặn hồ quang DC áp cao. Khi người vận hành xoay núm vặn, hệ thống lò xo bên trong sẽ bị nén lại cho đến khi vượt ngưỡng giới hạn. Lực lò xo giải phóng tức thì sẽ giật các tiếp điểm ra xa nhau chỉ trong vòng dưới 5 mili giây (< 5ms). Việc tách cực nhanh này giúp kéo căng hồ quang, làm mát và dập tắt nó ngay lập tức, ngăn chặn tình trạng cháy chảy tiếp điểm.

Hệ Thống Dập Hồ Quang Chuyên Dụng

Khi các tiếp điểm tách ra ở điện áp 1000V DC, không khí giữa hai đầu tiếp điểm bị ion hóa tạo thành dòng tia lửa điện (hồ quang) có nhiệt độ lên tới hàng nghìn độ C.

Để triệt tiêu dòng hồ quang này, công tắc DC sử dụng buồng dập hồ quang chuyên dụng chứa các phiến dập bằng kim loại hoặc tích hợp nam châm vĩnh cửu:

• Khi hồ quang xuất hiện, lực điện động (hoặc lực từ trường từ nam châm) sẽ đẩy hồ quang đi sâu vào các vách ngăn của buồng dập.
• Tại đây, tia hồ quang bị chia nhỏ thành nhiều đoạn ngắn, đồng thời nhiệt độ giảm mạnh khi tiếp xúc với các phiến kim loại, khiến không khí mất tính ion hóa và hồ quang bị dập tắt hoàn toàn.

Vật Liệu Vỏ Chống Cháy Cách Điện

Vỏ của công tắc DC hoạt động ngoài trời phải chịu đựng được môi trường khắc nghiệt và nhiệt độ cao sinh ra từ các lần đóng cắt.

Chất liệu chế tạo vỏ thông dụng nhất là nhựa Polycarbonate (PC) cao cấp được bổ sung chất chống tia cực tím (UV) và đạt tiêu chuẩn chống cháy UL94-V0 (vật liệu tự dập tắt lửa trong vòng 10 giây khi bị đốt cháy và không nhỏ giọt nhựa nóng cháy xuống). Khả năng chịu nhiệt và cách điện cao này ngăn ngừa triệt để nguy cơ hỏa hoạn phát sinh từ dòng rò hoặc nhiệt lượng dư thừa trong quá trình vận hành hệ thống.

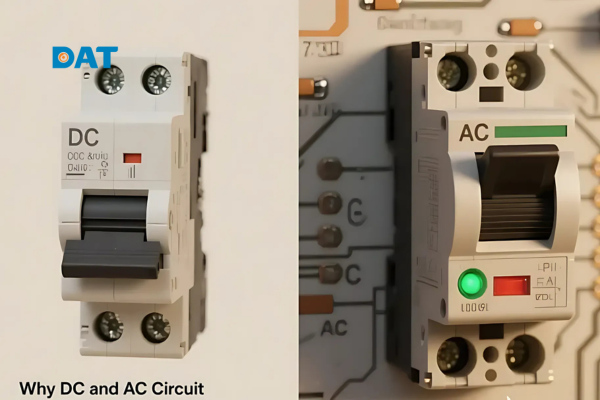

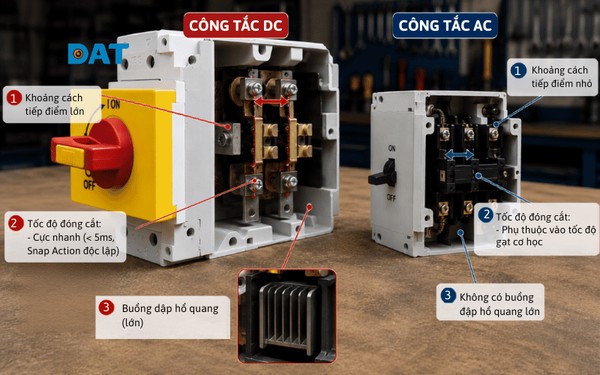

Phân Biệt Công Tắc Dc Và Công Tắc Ac

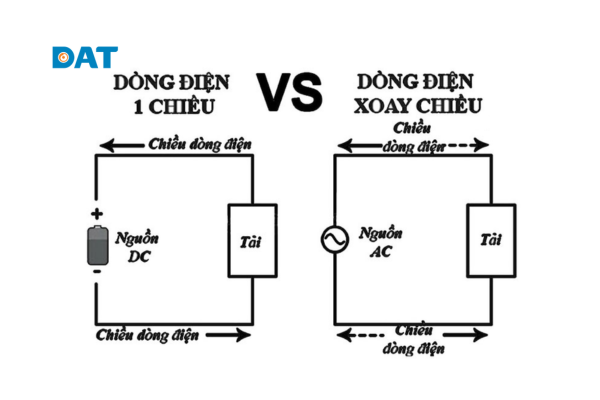

Sự khác biệt lớn nhất giữa dòng điện AC và DC nằm ở cách dòng điện di chuyển qua điểm 0V. Dòng điện xoay chiều AC đổi chiều liên tục (50 hoặc 60 lần mỗi giây), tại thời điểm dòng điện đi qua mức 0V, hồ quang điện sẽ tự động tắt. Dòng điện một chiều DC chảy liên tục theo một hướng duy nhất, không có điểm 0, khiến hồ quang cực kỳ bền bỉ và khó dập tắt.

Khả Năng Dập Hồ Quang Điện Một Chiều

Nếu cố tình sử dụng công tắc AC để cắt dòng điện DC áp cao, khoảng cách tiếp điểm hẹp của công tắc AC không thể bẻ gãy được hồ quang DC. Hồ quang sẽ liên tục phóng qua hai cực tiếp điểm, tạo ra nguồn nhiệt lớn làm nóng chảy toàn bộ cấu trúc nhựa bên trong và gây ra chập cháy hệ thống. Công tắc DC chuyên dụng dùng từ trường từ nam châm hoặc buồng dập có kích thước lớn để chủ động kéo dài và triệt tiêu tia lửa điện này.

Khoảng Cách Cực Tiếp Điểm Của Thiết Bị

Thiết bị đóng cắt DC thường áp dụng cấu trúc tiếp điểm kép (Double-break). Khi công tắc chuyển sang trạng thái OFF, mạch điện bị ngắt ở hai điểm độc lập trên cùng một cực. Thiết kế này giúp nhân đôi khoảng cách cách ly vật lý, nâng cao giới hạn điện áp chịu đựng của thiết bị và đảm bảo không có dòng điện rò phóng qua khoảng không giữa các tiếp điểm.

Tuổi Thọ Cơ Học Khi Đóng Cắt Dòng

Khi chọn mua thiết bị, cần phân biệt rõ hai thông số:

• Mechanical Endurance (Tuổi thọ cơ học): Số lần đóng cắt khi không có dòng điện chạy qua (thường từ 10.000 đến 20.000 lần).
• Electrical Endurance (Tuổi thọ điện): Số lần đóng cắt thực tế khi đang có tải điện định mức đi qua (thường từ 1.000 đến 3.000 lần). Do tác động ăn mòn liên tục từ hồ quang điện lên bề mặt tiếp điểm bạc, tuổi thọ điện luôn thấp hơn nhiều so với tuổi thọ cơ học.

Vai Trò Của Công Tắc Dc Trong Điện Mặt Trời

Trong hệ thống điện mặt trời (Solar PV), các tấm pin được đấu nối nối tiếp để tạo ra điện áp cao (lên đến 1000V – 1500V DC). Công tắc DC đóng vai trò là chốt chặn an toàn bắt buộc, giúp kiểm soát nguồn năng lượng khổng lồ này trước khi nó đi vào bộ biến tần.

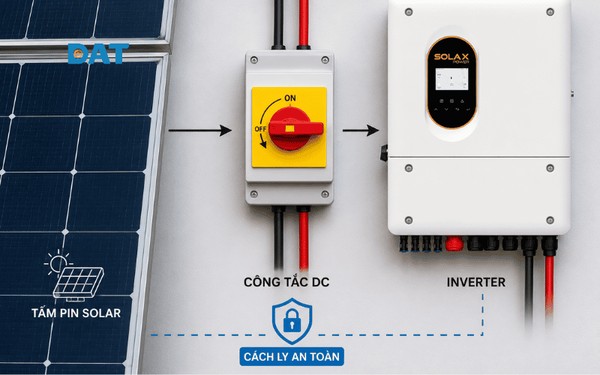

Cách Ly Tấm Pin Solar Với Inverter

Tấm pin mặt trời luôn sản sinh ra điện khi có ánh sáng mặt trời chiếu vào và không thể tắt được bằng nút bấm. Điều này có nghĩa là đường dây truyền tải DC từ mái nhà xuống inverter luôn mang điện áp cao nguy hiểm. Công tắc DC được đặt giữa giàn pin và inverter giúp ngắt hoàn toàn nguồn điện thế này ra khỏi máy biến tần khi cần thực hiện thay thế hoặc đấu nối thiết bị.

Bảo Đảm An Toàn Khi Bảo Trì Hệ Thống

Trong suốt vòng đời hơn 20 năm của hệ thống điện mặt trời, việc bảo trì định kỳ hoặc thay thế inverter là không thể tránh khỏi. Công tắc cách ly DC cho phép kỹ sư vận hành tạo ra một điểm ngắt vật lý nhìn thấy được bằng mắt thường, cam kết nguồn điện một chiều áp cao từ mái nhà đã được cô lập hoàn toàn, giúp loại bỏ nguy cơ điện giật nguy hiểm đến tính mạng khi chạm vào các đầu cos dây dẫn.

Phòng Chống Cháy Nổ Do Sự Cố Dòng

Khi xảy ra sự cố nghiêm trọng như inverter bị ngắn mạch bên trong hoặc nổ linh kiện công suất, dòng điện từ giàn pin solar vẫn tiếp tục đổ về nguồn cháy nếu không được ngắt kịp thời. Lúc này, công tắc DC hoạt động như một nút ngắt khẩn cấp (Emergency cut-off). Người vận hành hoặc lực lượng cứu hỏa có thể gạt công tắc để cô lập vùng cháy, không cho năng lượng DC tiếp tục tiếp sức cho đám cháy lan rộng.

Tiêu Chí Lựa Chọn Công Tắc Dc

Việc lựa chọn sai thông số công tắc DC là nguyên nhân hàng đầu dẫn đến các vụ hỏa hoạn hệ thống điện mặt trời trên mái nhà. Không được chọn thiết bị theo cảm tính hoặc chọn thiếu thông số định mức.

Điện Áp Định Mức Phù Hợp Hệ Thống

Điện áp định mức của công tắc (Ue) phải lớn hơn hoặc bằng điện áp hở mạch lớn nhất của chuỗi pin mặt trời ở nhiệt độ thấp nhất (Voc_max).

Công thức tính toán nhanh điện áp chuỗi pin:

Voc_max = Voc_string × [1 + (Tmin − 25) × Ct]

Trong đó:

• Voc_string: Điện áp hở mạch tổng của chuỗi pin ở điều kiện tiêu chuẩn (25°C).
• Tmin: Nhiệt độ môi trường thấp nhất tại khu vực lắp đặt (°C).
• Ct: Hệ số bù nhiệt độ của tấm pin (thông số âm, ghi trên tấm pin).

Thiết bị chọn lựa phải có thông số Ue ≥ Voc_max. Các cấp điện áp thông dụng hiện nay là 600V, 1000V và 1500V DC.

Dòng Điện Định Mức Của Thiết Bị

Dòng điện định mức (Ie) của công tắc cách ly phải lớn hơn hoặc bằng dòng ngắn mạch của chuỗi pin (Isc_string) nhân với hệ số an toàn tối thiểu là 1.25.

Công thức:

Ie ≥ Isc_string × 1.25

Nếu hệ thống sử dụng các tấm pin công suất lớn thế hệ mới có dòng ngắn mạch cao (lên tới 13A – 18A), việc chọn công tắc DC dòng định mức thấp (như 16A mà không tính hệ số an toàn) sẽ dẫn đến hiện tượng quá nhiệt tại tiếp điểm, làm chảy nhựa vỏ bảo vệ chỉ sau vài tháng vận hành.

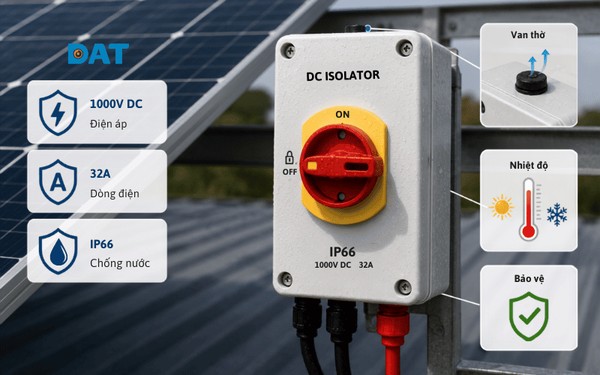

Chỉ Số Chống Nước Chống Bụi Cao

Do công tắc DC thường được lắp đặt ngoài trời, gần giàn pin hoặc bên hông nhà để thuận tiện ngắt khẩn cấp, thiết bị phải có chỉ số bảo vệ tối thiểu là IP66 hoặc IP67.

Bên cạnh đó, thiết bị lắp ngoài trời cần trang bị van thở một chiều (breather valve) để giải phóng hơi ẩm tích tụ bên trong vỏ do sự chênh lệch nhiệt độ giữa ngày và đêm, ngăn chặn hiện tượng đọng nước gây rỉ sét tiếp điểm cơ khí.

Các Câu Hỏi Thường Gặp Về Công Tắc Dc

Có Thể Dùng Công Tắc Ac Thay Thế Dc Không?

Tuyệt đối KHÔNG ĐƯỢC PHÉP. Đây là lỗi kỹ thuật cực kỳ nguy hiểm. Công tắc AC không có khả năng dập hồ quang một chiều liên tục. Khi ngắt tải DC bằng công tắc AC, hồ quang kéo dài sẽ đốt cháy tiếp điểm, phá hủy lớp vỏ nhựa bảo vệ và trực tiếp gây ra cháy nổ hệ thống.

Vị Trí Lắp Đặt Thiết Bị Tối Ưu Nhất Như Thế Nào?

Theo các tiêu chuẩn an toàn điện mặt trời quốc tế, công tắc cách ly DC cần được bố trí tại hai khu vực chính:

• Gần Inverter: Lắp đặt trong tầm mắt của người vận hành, cách inverter không quá 1 mét để phục vụ việc bảo trì hoặc sửa chữa nhanh.
• Gần giàn pin Solar: Lắp đặt ngay đầu chuỗi pin trước khi đường dây cáp DC đi xuyên qua mái nhà hoặc đi sâu vào công trình, giúp bảo vệ toàn bộ tuyến cáp DC chạy dài.

Thời Gian Kiểm Tra Bảo Dưỡng Định Kỳ Bao Lâu?

Nên tiến hành kiểm tra bảo dưỡng định kỳ 6 đến 12 tháng một lần.

Quy trình bảo dưỡng bao gồm:

• Kiểm tra nhiệt độ của công tắc bằng súng đo nhiệt hồng ngoại khi hệ thống đang hoạt động đầy tải. Nếu nhiệt độ tại vị trí đấu nối cao hơn bình thường, đó là dấu hiệu lỏng ốc siết cáp.
• Ngắt nguồn điện, kiểm tra lực siết các đầu cos nối dây.
• Kiểm tra gioăng cao su chống nước của hộp vỏ xem có bị nứt nẻ do lão hóa thời tiết hay không.

Tác hại khi sử dụng sai thông số là gì?

Sử dụng công tắc DC không đúng tiêu chuẩn hoặc sai thông số kỹ thuật có thể dẫn đến nhiều rủi ro nghiêm trọng trong hệ thống điện mặt trời:

• Hư hỏng inverter: Việc ngắt dòng không dứt khoát có thể tạo xung điện ngược, ảnh hưởng trực tiếp và làm hỏng bo mạch inverter.
• Nguy cơ mất an toàn hệ thống: Hồ quang điện không được dập tắt đúng cách có thể gây quá nhiệt và ảnh hưởng đến các vật liệu xung quanh trong hệ thống.
• Ảnh hưởng quyền lợi bảo hiểm: Trong trường hợp xảy ra sự cố, hệ thống có thể bị xem xét từ chối bảo hiểm nếu không sử dụng thiết bị đóng cắt đạt tiêu chuẩn kỹ thuật.

Việc trang bị và lựa chọn đúng chủng loại công tắc DC đạt chuẩn quốc tế IEC 60947-3 là yếu tố then chốt bảo vệ an toàn cho toàn bộ hệ thống điện mặt trời cũng như tính mạng của người vận hành. DAT Group khuyến nghị khách hàng luôn lựa chọn các sản phẩm công tắc DC chính hãng, có đầy đủ chứng nhận chất lượng (Co/Cq) từ các thương hiệu uy tín để đảm bảo hệ thống vận hành bền bỉ và an toàn tuyệt đối.
