Power Inverter là gì? Phân loại Power Inverter theo hệ thống điện mặt trời

• Định nghĩa cốt lõi: Power Inverter (bộ kích điện/bộ nghịch lưu) là thiết bị biến đổi dòng điện một chiều (DC) thành dòng điện xoay chiều (AC) để vận hành các thiết bị điện gia dụng tiêu chuẩn.
• Sự khác biệt kỹ thuật: Thiết bị này hoàn toàn khác biệt với biến tần điều khiển tốc độ motor (VFD) thường tích hợp trong máy lạnh hay tủ lạnh tiết kiệm điện.
• Hệ thống điện mặt trời: Trong điện mặt trời, inverter đóng vai trò trung tâm điều phối năng lượng từ các tấm pin năng lượng mặt trời và hệ thống lưu trữ đến tải tiêu thụ hoặc lưới điện quốc gia.
• Phân loại ứng dụng: Thiết bị gồm ba dòng chính: hòa lưới (grid-tied), độc lập (off-grid) và tương tác lưới (hybrid), tương ứng với từng nhu cầu lưu trữ hoặc bán điện.
• Tiêu chuẩn sóng đầu ra: Sóng sin chuẩn (Pure Sine Wave) là lựa chọn bắt buộc cho các thiết bị có động cơ hoặc vi mạch nhạy cảm để tránh hiện tượng quá nhiệt, giảm tuổi thọ.

Để hiểu rõ hơn về nguyên lý hoạt động, cách phân loại chi tiết và phương pháp tính toán công suất thiết bị chính xác cho hệ thống điện của bạn, DAT Group sẽ phân tích sâu các khía cạnh kỹ thuật ngay dưới đây.

Power Inverter Là Gì

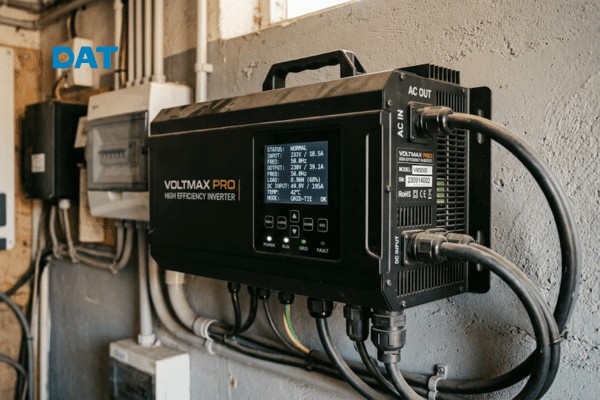

Power Inverter (hay bộ nghịch lưu/bộ kích điện) là thiết bị điện tử công suất có chức năng biến đổi dòng điện một chiều (DC) thành dòng điện xoay chiều (AC). Dòng điện xoay chiều đầu ra thường có điện áp 220V với tần số 50Hz hoặc 60Hz, tương thích trực tiếp với lưới điện quốc gia và các thiết bị điện gia dụng.

Nhiều người tiêu dùng thường nhầm lẫn giữa Power Inverter và Biến tần tần số nguồn (VFD – Variable Frequency Drive):

• Power Inverter (Bộ nghịch lưu): Chuyển đổi DC từ ắc quy, pin lithium hoặc tấm pin mặt trời (12V, 24V, 48V hoặc cao hơn) thành dòng AC (220V) cố định tần số để cấp nguồn cho các thiết bị sinh hoạt.
• Biến tần VFD (Biến tần công nghiệp/Gia dụng): Nhận dòng AC đầu vào, biến đổi tần số và điện áp để điều khiển tốc độ quay của động cơ (như máy nén trong tủ lạnh Inverter, máy điều hòa, hoặc máy bơm). Thiết bị này không có chức năng kích điện từ nguồn ắc quy DC độc lập.

Theo tiêu chuẩn IEC 61683, vai trò cốt lõi của Power Inverter trong hệ thống năng lượng mặt trời là chuyển hóa dòng điện DC phát ra từ các cell pin quang điện thành dòng AC để cấp cho phụ tải hoặc phát ngược lên lưới điện.

Phân Loại Power Inverter Theo Hệ Thống Điện Mặt Trời

Trong ngành năng lượng mặt trời, bộ nghịch lưu được chia làm ba loại chính dựa trên mô hình vận hành và phương thức kết nối với lưới điện quốc gia.

Dưới đây là bảng đối chiếu nhanh 3 mô hình vận hành:

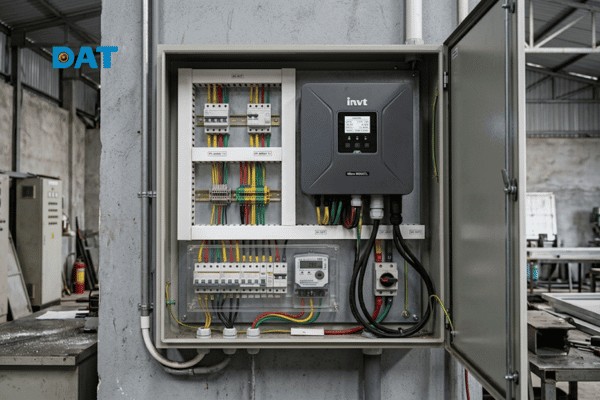

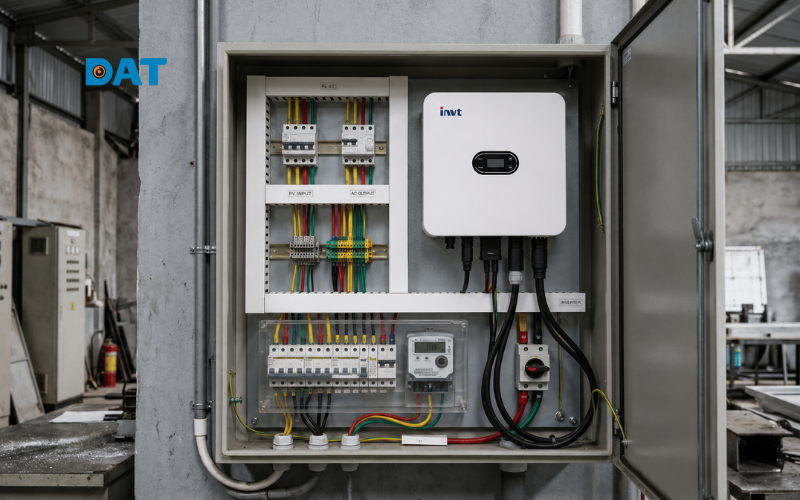

Inverter Hòa Lưới (grid-tied Inverter)

Inverter hòa lưới hoạt động bằng cách dò sóng và tự động đồng bộ pha, điện áp của dòng điện tạo ra từ pin mặt trời trùng khớp với thông số của lưới điện quốc gia.

• Cơ chế chống cô lập (Anti-Islanding): Theo tiêu chuẩn IEEE 1547, khi lưới điện quốc gia bị mất, inverter hòa lưới phải tự động ngắt kết nối trong vòng vài mili giây. Cơ chế này bảo vệ an toàn cho công nhân sửa chữa đường dây điện lực. Do đó, thiết bị này không thể cấp điện khi mất điện lưới.
• Ứng dụng: Thích hợp cho các hộ gia đình, nhà xưởng có mức tiêu thụ điện lớn vào ban ngày nhằm cắt giảm trực tiếp chỉ số điện năng tiêu thụ.

Inverter Độc Lập (off-grid Inverter)

Inverter độc lập vận hành hoàn toàn tách biệt khỏi lưới điện quốc gia. Thiết bị lấy nguồn điện DC từ hệ thống ắc quy hoặc pin Lithium (được sạc bởi các tấm pin mặt trời qua bộ điều khiển sạc) và nghịch lưu thành dòng AC để sử dụng.

• Đặc tính kỹ thuật: Do không có lưới điện hỗ trợ bù công suất khi khởi động các thiết bị công suất lớn, inverter độc lập phải có khả năng chịu dòng khởi động lớn (Surge Power) gấp 2 đến 3 lần công suất danh định.
• Ứng dụng: Phù hợp cho các vùng chưa có điện lưới, trạm viễn thông BTS, tàu thuyền, hoặc các xe lưu động.

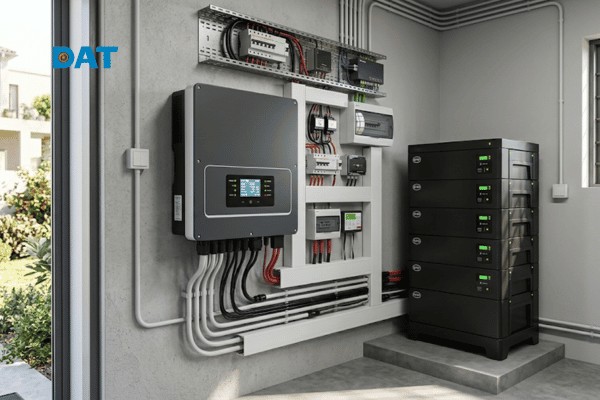

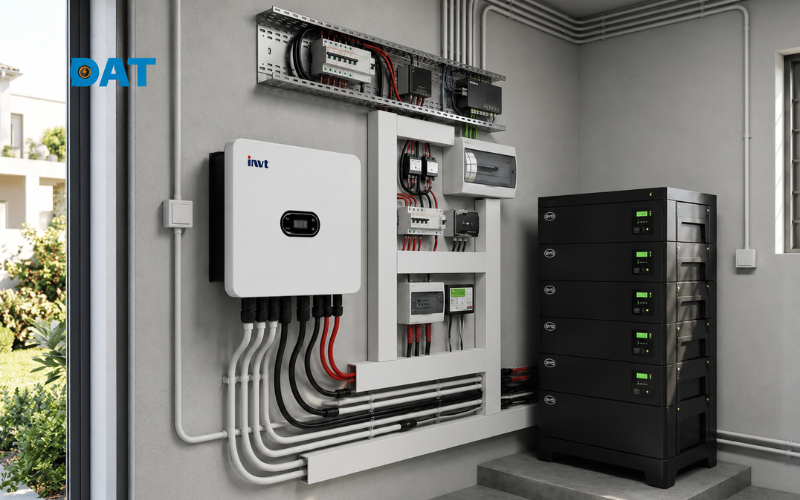

Inverter Tương Tác Lưới Điện (hybrid Inverter)

Hybrid Inverter là sự kết hợp giữa hệ thống hòa lưới và độc lập. Thiết bị ưu tiên cấp điện trực tiếp từ pin mặt trời cho tải tiêu thụ, sạc đầy cho hệ lưu trữ (ắc quy/pin Lithium), sau đó phát lượng điện dư lên lưới điện hoặc lấy điện lưới bù vào khi thiếu hụt.

• Cơ chế chuyển mạch tự động (UPS Mode): Khi lưới điện gặp sự cố mất nguồn, Hybrid Inverter sẽ tự động chuyển mạch sang chế độ dự phòng (Backup) với thời gian trễ dưới 10ms (mili giây). Tốc độ này đảm bảo các thiết bị nhạy cảm như máy tính, server và camera giám sát hoạt động liên tục không bị tắt nguồn hay khởi động lại.

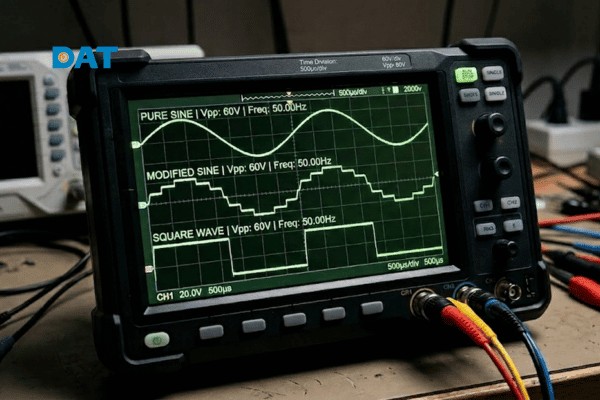

Phân Loại Power Inverter Theo Dạng Sóng Đầu Ra

Dạng sóng đầu ra ảnh hưởng trực tiếp đến hiệu suất hoạt động, độ ồn và tuổi thọ của các thiết bị điện trong nhà.

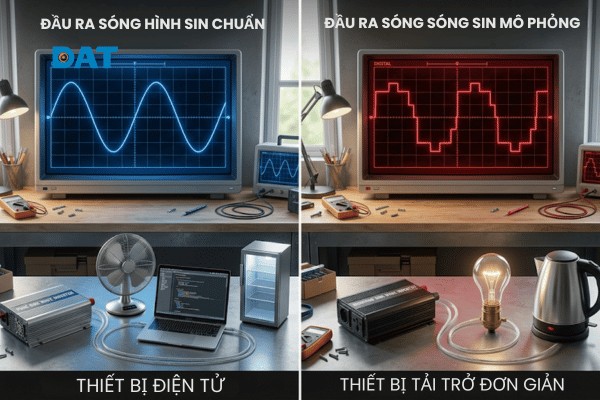

Inverter Sóng Sin Chuẩn (pure Sine Wave)

Inverter sóng sin chuẩn tạo ra dòng điện xoay chiều có dạng sóng hình sin mượt mà, thậm chí có độ tinh khiết cao hơn cả nguồn điện lưới thông thường nhờ độ méo hài tổng (THD) được kiểm soát ở mức dưới 3%.

• Đặc tính: Vận hành an toàn và tối ưu cho toàn bộ các thiết bị điện, đặc biệt là các thiết bị có chứa cuộn cảm (tải cảm) như quạt điện, máy nén tủ lạnh, điều hòa, máy bơm nước và các thiết bị y tế nhạy cảm. Quạt điện chạy bằng nguồn sin chuẩn sẽ chạy êm, không bị phát ra tiếng kêu vo vo ở động cơ.

Inverter Sóng Sin Mô Phỏng (modified Sine Wave)

Inverter sóng mô phỏng (sóng vuông biến đổi) không tạo ra dạng sóng tròn mượt mà chuyển đổi điện áp theo các bước dạng bậc thang vuông.

• Đặc tính và rủi ro: Dòng điện này hoạt động tốt với các thiết bị thuần trở (Resistive Load) như bóng đèn sợi đốt, bàn là, ấm đun nước. Tuy nhiên, nếu kết nối với quạt điện hoặc động cơ điện AC, dòng điện này sẽ tạo ra tổn hao công suất dưới dạng nhiệt làm nóng động cơ nhanh chóng và gây tiếng ồn khó chịu. Thiết bị âm thanh khi cắm vào nguồn này cũng thường bị nhiễu và rè.

Inverter Sóng Vuông (square Wave)

Inverter sóng vuông là công nghệ cũ, đơn giản và có chi phí sản xuất thấp nhất. Sóng điện đầu ra thay đổi trạng thái đột ngột giữa biên độ dương cực đại và âm cực đại.

• Khuyến cáo: Dòng điện sóng vuông tạo ra dòng điện có độ méo hài rất cao, dễ gây hỏng hóc bộ nguồn xung của tivi, máy tính và làm cháy các cuộn dây đồng của động cơ. Hiện nay các dòng inverter sóng vuông hầu như không còn được sử dụng trên thị trường ngoại trừ một số bộ kích điện tự chế tự phát.

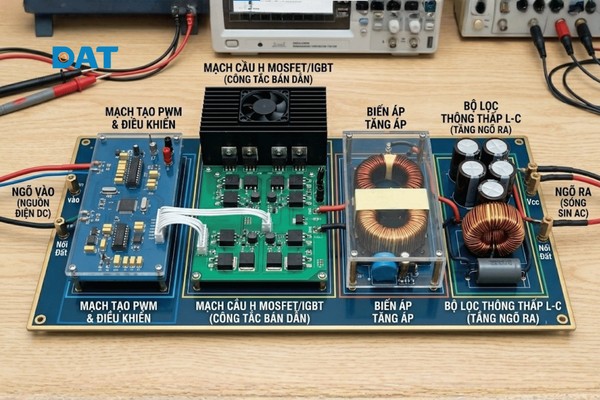

Nguyên Lý Hoạt Động Của Power Inverter

Quá trình chuyển đổi từ dòng điện một chiều DC (ví dụ 12V, 24V, 48V) sang dòng điện xoay chiều AC 220V gồm hai giai đoạn chính được điều khiển bằng mạch điện tử:

1. Giai đoạn tăng áp và băm xung:
   • Dòng điện DC từ nguồn cấp (ắc quy hoặc pin mặt trời) được dẫn qua mạch cầu gồm các linh kiện bán dẫn công suất cao như MOSFET hoặc IGBT.
   • Bộ vi điều khiển phát xung kích mở các van bán dẫn này với tần số rất cao (từ vài chục kHz đến hàng trăm kHz) theo phương pháp điều chế độ rộng xung (PWM hoặc SPWM – Sinusoidal Pulse Width Modulation). Quá trình này biến đổi dòng DC phẳng thành chuỗi các xung điện có độ rộng biến thiên.
2. Biến áp và lọc thông thấp:
   • Dòng điện xung cao tần sau đó đi qua máy biến áp (Transformer) để nâng điện áp lên mức điện áp đỉnh tương ứng với điện áp hiệu dụng 220V AC (khoảng 311V Peak-to-Peak).
   • Cuối cùng, dòng điện đi qua một bộ lọc thông thấp gồm cuộn cảm (L) và tụ điện (C). Bộ lọc này giữ nhiệm vụ san phẳng các gai xung cao tần, chuyển đổi chuỗi xung răng cưa thành dạng sóng sin mịn trước khi cấp điện ra cổng đầu ra tiêu thụ.

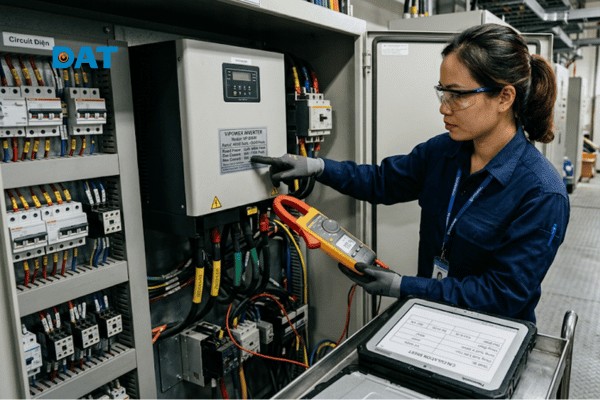

Tiêu Chí Lựa Chọn Power Inverter Phù Hợp

Để tự thiết kế hệ thống cấp điện hoặc lựa chọn thiết bị kích điện an toàn, không bị ngắt mạch đột ngột do quá tải, bạn nên áp dụng quy trình 4 bước kỹ thuật sau:

1. Xác Định Tổng Công Suất Tải Tiêu Thụ

Người dùng thường mắc sai lầm khi chỉ cộng công suất danh định ghi trên nhãn thiết bị mà quên tính đến dòng khởi động.

• Công suất liên tục (Running Watts): Tổng công suất của toàn bộ thiết bị chạy đồng thời tại một thời điểm.
• Công suất đỉnh (Surge/Starting Watts): Công suất cần thiết tại thời điểm khởi động của các thiết bị có động cơ điện (tải cảm) như tủ lạnh, máy bơm nước, máy hút bụi. Công suất này thường lớn gấp 3 đến 5 lần công suất chạy liên tục của thiết bị đó.

Công suất Inverter cần chọn >= (Tổng công suất chạy liên tục của các thiết bị + Công suất đỉnh lớn nhất của 1 thiết bị khởi động) x 1.25

Lưu ý: Hệ số an toàn 1.25 giúp inverter hoạt động ở mức 80% tải tối đa, tăng tuổi thọ và tránh quá nhiệt cho linh kiện bán dẫn.

2. Lựa Chọn Điện Áp Ắc Quy Tương Thích

Điện áp của hệ ắc quy/pin lưu trữ nguồn DC ảnh hưởng lớn tới dòng điện chạy trong dây dẫn từ bình vào inverter. Công thức liên hệ: I = P / U. Nếu điện áp đầu vào quá thấp cho công suất lớn, dòng điện sẽ rất lớn gây sinh nhiệt làm nóng dây và giảm hiệu suất truyền tải.

DAT Group khuyến nghị lựa chọn mức điện áp đầu vào theo công suất như sau:

• Hệ thống dưới 1000W: Chọn nguồn DC 12V.
• Hệ thống từ 1000W – 3000W: Chọn nguồn DC 24V.
• Hệ thống trên 3000W: Chọn nguồn DC 48V trở lên.

3. Chọn Dạng Sóng Đầu Ra Phù Hợp Thiết Bị

• Chọn Pure Sine Wave (Sóng sin chuẩn): Bắt buộc cho toàn bộ tải gia đình nếu hệ thống có quạt điện, máy bơm, tủ lạnh, tivi, máy tính, nồi cơm điện cao tần, và các thiết bị sử dụng nguồn adapter xung.
• Chọn Modified Sine Wave (Sóng mô phỏng): Chỉ chọn khi cần tối ưu ngân sách cho các nhu cầu di động dã ngoại cơ bản (chỉ dùng sạc điện thoại, thắp sáng bóng đèn led, sử dụng ấm đun nước).

4. Kiểm Tra Hiệu Suất Chuyển Đổi Năng Lượng

Hiệu suất chuyển đổi (Peak Efficiency) của các bộ inverter tiêu chuẩn hiện nay dao động từ 88% đến 95%. Lượng năng lượng hao hụt còn lại sẽ chuyển thành nhiệt năng tỏa ra môi trường qua cánh tản nhiệt và quạt gió.

• Dòng tiêu thụ không tải (No-load current draw): Đây là công suất mà inverter tự tiêu thụ để duy trì trạng thái hoạt động ngay cả khi bạn không cắm thiết bị điện nào vào đầu ra. Hãy ưu tiên chọn các dòng inverter có chế độ “Eco Mode” hoặc “Sleep Mode” với dòng không tải thấp dưới 0.5A để hạn chế hao hụt bình ắc quy vào ban đêm.

Các Câu Hỏi Thường Gặp Về Power Inverter

Tủ lạnh gia đình có thể dùng bộ kích điện sóng sin mô phỏng (Modified Sine Wave) được không?

Không nên. Tủ lạnh sử dụng máy nén (động cơ điện xoay chiều không đồng bộ). Khi cấp nguồn sóng mô phỏng, dòng điện xoay chiều có sóng bậc thang làm tăng dòng điện rò trong cuộn dây động cơ, làm nóng máy nén nhanh chóng, dẫn tới rơ-le nhiệt ngắt liên tục và cuối cùng làm cháy block tủ lạnh. Hãy chọn inverter sóng sin chuẩn công suất liên tục tối thiểu 1000W để chịu được dòng khởi động của tủ lạnh.

Tại sao bộ kích điện (inverter) phát ra còi hú liên tục khi cắm thiết bị sử dụng?

Hiện tượng này xảy ra do hai nguyên nhân chính:

• Quá tải công suất (Overload): Thiết bị cắm vào vượt quá công suất định mức hoặc công suất đỉnh của inverter.
• Điện áp nguồn DC đầu vào quá thấp (Low Battery): Ắc quy hoặc pin lưu trữ đã bị cạn điện (điện áp sụt xuống dưới ngưỡng an toàn, thường là < 10.5V đối với hệ bình 12V), inverter phát tiếng cảnh báo trước khi tự động ngắt để bảo vệ bình không bị xả sâu gây hỏng bản cực.

Bộ Power Inverter thông thường có tự sạc lại được cho ắc quy không?

Các dòng inverter độc lập thông thường (Pure/Modified Sine Wave Inverter) chỉ có một chiều biến đổi DC thành AC nên không thể sạc ngược lại cho bình. Chỉ có các dòng máy chuyên dụng như Hybrid Inverter hoặc các bộ kích điện tích hợp tính năng sạc (Inverter Charger) mới có khả năng nhận nguồn điện lưới/pin mặt trời để sạc ngược lại cho hệ thống ắc quy lưu trữ.

Tổng Kết

Hiểu rõ bản chất kỹ thuật của Power Inverter giúp bạn lựa chọn đúng cấu hình thiết bị, đảm bảo hệ thống điện mặt trời vận hành an toàn và đạt hiệu suất chuyển đổi tối ưu. Việc lựa chọn thiết bị không phù hợp hoặc không tương thích công suất đỉnh có thể dẫn tới sự cố cháy nổ, hư hỏng thiết bị gia dụng và gây gián đoạn nguồn cấp điện.

Nếu bạn cần tư vấn chi tiết hơn về cấu hình hệ thống điện mặt trời hòa lưới hay hybrid, hãy liên hệ với các chuyên gia kỹ thuật của DAT Group để nhận được giải pháp kỹ thuật phù hợp nhất.
