Cuộn cảm là gì? Cấu tạo và nguyên lý hoạt động của cuộn cảm

• Cuộn cảm (ký hiệu L) là linh kiện điện tử thụ động có khả năng lưu trữ năng lượng dưới dạng từ trường khi có dòng điện chạy qua.
• Cấu tạo cơ bản gồm các vòng dây dẫn điện (thường là dây đồng phủ sơn cách điện) quấn quanh một lõi dẫn từ làm bằng sắt, ferrite hoặc lõi không khí.
• Linh kiện hoạt động theo nguyên lý cảm ứng điện từ: cản trở dòng điện xoay chiều (AC) và cho dòng điện một chiều (DC) đi qua một cách dễ dàng.
• Trong hệ thống điện mặt trời, cuộn cảm đóng vai trò cốt lõi trong mạch lọc sóng hài của inverter, mạch sạc MPPT và các bộ biến đổi công suất.

Để hiểu rõ cách thức vận hành cũng như phương pháp lựa chọn, kiểm tra thiết bị này trong các hệ thống điện và năng lượng tái tạo, việc nắm bắt chi tiết cấu tạo vật lý cùng nguyên lý hoạt động của cuộn cảm là vô cùng cần thiết. Dưới đây là những phân tích kỹ thuật chuyên sâu được chia sẻ bởi đội ngũ kỹ sư tại DAT Group.

Cuộn cảm là gì?

Cuộn cảm (còn được gọi là cuộn từ, cuộn tự cảm, tiếng Anh: inductor) là một linh kiện điện tử thụ động tích lũy năng lượng dưới dạng từ trường khi có dòng điện chạy qua nó. Trị số đặc trưng cho khả năng tích lũy từ trường của cuộn cảm được gọi là độ tự cảm, ký hiệu là L, với đơn vị đo lường tiêu chuẩn là Henry (H) (hoặc các ước số nhỏ hơn như miliHenry – mH, viHenry – µH).

Để phân biệt nhanh với một linh kiện tích lũy năng lượng phổ biến khác là tụ điện (C):

• Tụ điện tích lũy năng lượng dưới dạng điện trường bằng cách tích tụ các điện tích trái dấu trên hai bản cực cách điện.
• Cuộn cảm tích lũy năng lượng dưới dạng từ trường sinh ra do dòng điện chuyển động chạy qua các vòng dây dẫn quấn quanh lõi.

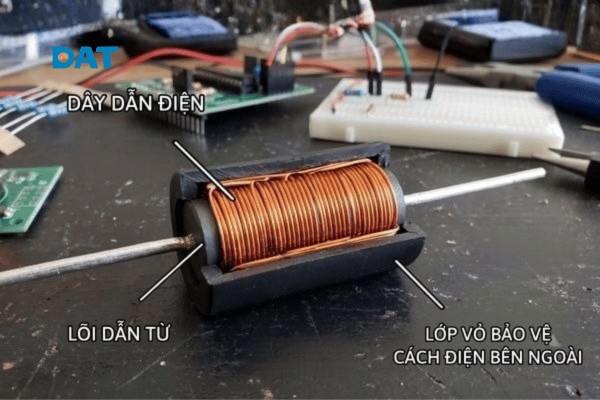

Cấu tạo cơ bản của cuộn cảm

Cấu tạo vật lý của một cuộn cảm tiêu chuẩn bao gồm ba phần chính: dây dẫn điện, lõi dẫn từ và lớp vỏ bảo vệ cách điện bên ngoài. Trị số độ tự cảm (L) của linh kiện phụ thuộc trực tiếp vào số vòng dây quấn, kích thước hình học của cuộn dây và đặc tính từ tính của vật liệu làm lõi.

Khi tăng số vòng dây quấn hoặc tăng tiết diện của lõi, mật độ đường sức từ tập trung sẽ lớn hơn, làm tăng đáng kể trị số độ tự cảm. Về mặt trực quan, cuộn cảm thường có thiết kế dạng các vòng dây quấn sát nhau theo hình trụ tròn (solenoid) hoặc hình xuyến tròn (toroid) để tối ưu hóa việc phân bổ từ thông.

Dây dẫn điện bằng đồng

Dây dẫn điện của cuộn cảm là các sợi dây đồng được phủ một lớp sơn emay cách điện mỏng (thường gọi là dây điện từ – magnet wire), cuộn chặt lại thành nhiều vòng xếp khít nhau. Lớp sơn emay này có nhiệm vụ ngăn ngừa triệt để hiện tượng ngắn mạch giữa các vòng dây liền kề khi chúng tiếp xúc vật lý.

Trong các mạch điện hoạt động ở tần số cao, các kỹ sư cần đặc biệt lưu ý đến hiệu ứng bề mặt (skin effect). Đây là hiện tượng dòng điện xoay chiều tần số cao có xu hướng chỉ phân bố và chạy sát bề mặt ngoài của dây dẫn, làm giảm tiết diện dẫn điện hiệu dụng và tăng điện trở ký sinh. Để giảm thiểu tổn hao này, người ta thường dùng dây Litz – loại dây gồm nhiều sợi đồng cực mảnh được sơn cách điện riêng biệt rồi bện lại với nhau.

Lõi dẫn từ bằng ferrite hoặc sắt

Lõi dẫn từ là bộ phận nằm ở trục trung tâm của cuộn dây, có vai trò tập trung các đường sức từ để làm tăng mật độ từ thông (magnetic flux) và nâng cao trị số độ tự cảm L gấp hàng trăm đến hàng nghìn lần so với việc không dùng lõi (lõi không khí). Hiệu suất gom từ trường này được quy định bởi thông số độ từ thẩm (permeability) của vật liệu.

Tuy nhiên, khi cuộn cảm làm việc với dòng điện biến thiên liên tục, lõi từ sẽ sinh nhiệt do xuất hiện dòng điện xoáy (dòng Eddy) và hiện tượng trễ từ, gọi chung là tổn hao lõi (core loss). Lựa chọn vật liệu lõi không phù hợp với dải tần hoạt động là lỗi phổ biến làm giảm hiệu suất thiết bị và gây nóng lõi nghiêm trọng.

Lớp vỏ cách điện bảo vệ

Lớp vỏ bảo vệ bên ngoài của cuộn cảm thường được làm bằng các vật liệu như keo epoxy, nhựa resin hoặc màng co nhiệt cách điện chuyên dụng. Thành phần này đóng vai trò bảo vệ cơ học, chống rung, kháng ẩm và ngăn ngừa các tác nhân oxy hóa từ môi trường làm hỏng cuộn dây.

Trong thực tế vận hành, nếu cuộn cảm phải hoạt động liên tục ở nhiệt độ vượt quá giới hạn thiết kế, lớp vỏ bảo vệ và lớp sơn emay của dây quấn dễ bị lão hóa, giòn và nứt vỡ. Sự suy giảm lớp cách điện này dẫn đến nguy cơ phóng điện chập vòng dây hoặc rò rỉ điện ra phần khung máy, gây hư hỏng toàn bộ mạch công suất.

Nguyên lý hoạt động của cuộn cảm

Nguyên lý hoạt động của cuộn cảm tuân theo Định luật cảm ứng Faraday và Định luật Lenz về hiện tượng cảm ứng điện từ. Khi có dòng điện chạy qua cuộn dây, xung quanh nó sẽ tự động thiết lập một từ trường; ngược lại, khi dòng điện này biến thiên, cuộn cảm sẽ tự sinh ra một suất điện động tự cảm để chống lại sự biến thiên của dòng điện đó.

Bảng so sánh dưới đây tóm tắt phản ứng thực tế của cuộn cảm đối với dòng điện xoay chiều (AC) và dòng điện một chiều (DC):

Sinh ra từ trường khi có dòng điện

Khi cấp dòng điện có cường độ I vào cuộn cảm, dòng điện dịch chuyển dọc theo các vòng dây sẽ tạo ra các đường sức từ khép kín bao quanh cuộn dây, hình thành nên từ thông Φ. Năng lượng điện từ nguồn cấp được chuyển hóa và lưu trữ tạm thời trong không gian này dưới dạng động năng từ trường.

Chiều của từ trường sinh ra được xác định chính xác bằng quy tắc nắm tay phải (khum bàn tay phải theo chiều dòng điện chạy qua các vòng dây, ngón tay cái choãi ra 90° chỉ hướng của các đường sức từ chạy trong lòng cuộn cảm). Khi ngắt nguồn điện đột ngột, từ trường này sẽ sụp đổ, giải phóng năng lượng tích lũy ngược lại mạch dưới dạng dòng điện cảm ứng để cố gắng duy trì trạng thái dòng điện ban đầu.

Cản trở dòng điện xoay chiều đi qua

Khi cho dòng điện xoay chiều (AC) đi qua cuộn cảm, do đặc tính của dòng AC là liên tục thay đổi chiều và cường độ theo thời gian, từ thông do nó sinh ra cũng biến thiên liên tục. Sự biến thiên từ thông này kích hoạt một suất điện động tự cảm có chiều luôn chống lại sự tăng hoặc giảm của dòng điện AC ban đầu.

Sức cản trở dòng xoay chiều của cuộn cảm được định lượng bằng thông số cảm kháng ZL, phụ thuộc trực tiếp vào tần số dòng điện f và trị số tự cảm L theo hệ thức:

ZL = 2πfL

Dựa vào công thức trên, khi tần số dòng điện f càng lớn thì cảm kháng ZL càng cao. Nhờ đặc tính này, cuộn cảm được ứng dụng làm các cuộn chặn (choke) giúp chặn đứng dòng nhiễu cao tần không mong muốn trong khi vẫn cho các tín hiệu tần số thấp đi qua một cách an toàn.

Cho dòng điện một chiều đi qua

Khi dòng điện một chiều (DC) ổn định chạy qua cuộn cảm, tần số dòng điện bằng 0 (f = 0). Lúc này, cảm kháng của cuộn cảm giảm về 0, nghĩa là cuộn cảm hoàn toàn không cản trở dòng DC (về mặt lý thuyết). Thực tế, dòng DC chỉ gặp một lực cản rất nhỏ từ điện trở ký sinh một chiều (DCR) của bản thân sợi dây đồng chế tạo cuộn dây.

Tuy nhiên, người vận hành cần lưu ý trạng thái quá độ xảy ra tại thời điểm đóng hoặc ngắt mạch điện DC.

• Khi đóng mạch, dòng điện tăng nhanh từ 0 lên giá trị định mức, cuộn cảm sẽ sinh ra dòng điện cảm ứng ngược chiều để cản trở sự tăng nhanh này.
• Ngược lại, khi ngắt mạch, dòng điện giảm đột ngột về 0, cuộn cảm sẽ phóng ra một điện áp tự cảm có trị số rất lớn để duy trì dòng điện.

Hiện tượng này thường gây ra tia lửa điện tại các tiếp điểm của rơ le hoặc công tắc nếu mạch không có linh kiện dập xung ngược.

Các loại cuộn cảm phổ biến hiện nay

Các nhà sản xuất phân loại cuộn cảm dựa trên vật liệu làm lõi và dải tần số hoạt động tối ưu của linh kiện. Mỗi loại cuộn cảm được thiết kế để phục vụ các yêu cầu kỹ thuật riêng biệt của mạch điện lực và mạch xử lý tín hiệu.

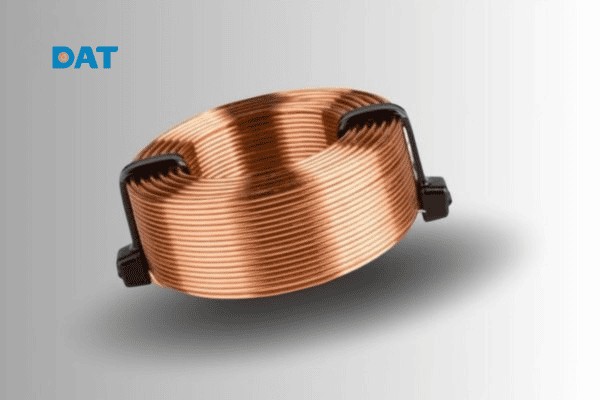

Cuộn cảm lõi không khí

Cuộn cảm lõi không khí (air core inductor) là loại cuộn cảm không sử dụng lõi bằng vật liệu từ tính, lòng cuộn dây hoàn toàn trống rỗng hoặc được quấn trên các ống nhựa, sứ phi từ tính. Loại cuộn cảm này chuyên dùng cho các mạch xử lý tín hiệu tần số rất cao (tần số vô tuyến – RF).

Ưu điểm cốt lõi của loại này là loại bỏ hoàn toàn hiện tượng tổn hao sắt từ và không bao giờ bị bão hòa từ, đảm bảo độ tuyến tính tín hiệu ở mức tối đa. Tuy nhiên, do độ từ thẩm của không khí thấp, loại cuộn cảm này có trị số độ tự cảm (L) rất nhỏ và kích thước vật lý thường lớn hơn so với các cuộn cảm có lõi khi muốn đạt cùng một trị số tự cảm.

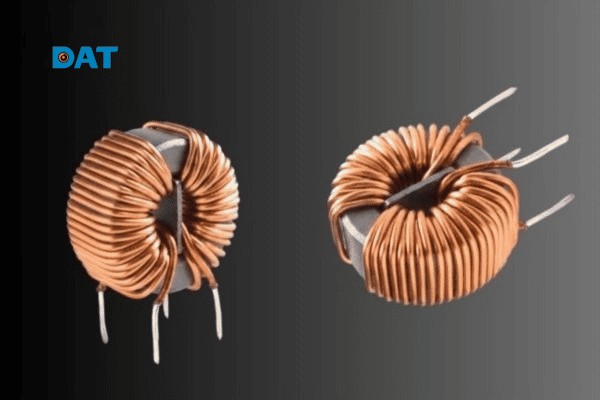

Cuộn cảm lõi ferrite

Cuộn cảm lõi ferrite (ferrite core inductor) sử dụng lõi cấu tạo từ hỗn hợp gốm oxit sắt trộn lẫn với các oxit kim loại khác như mangan, kẽm hoặc niken. Đây là loại cuộn cảm phổ biến nhất trong các thiết bị điện tử hiện đại nhờ độ từ thẩm cao và điện trở suất của lõi rất lớn.

Nhờ điện trở suất lớn, tổn hao do dòng điện xoáy (dòng Eddy) trong lõi ferrite cực kỳ nhỏ ở dải tần số trung và cao tần. Cuộn cảm lõi ferrite là linh kiện chủ chốt trong các bộ lọc nhiễu đường nguồn EMI và các biến áp xung. Nhược điểm cần lưu ý là lõi ferrite rất giòn, dễ bị nứt vỡ nếu chịu va đập cơ học mạnh hoặc rung động liên tục trong môi trường công nghiệp.

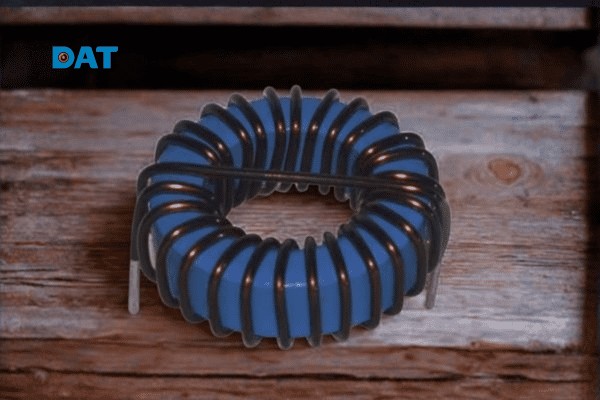

Cuộn cảm lõi sắt bụi

Cuộn cảm lõi sắt bụi (iron powder core) sử dụng lõi được tạo thành bằng cách ép các hạt bột sắt cực mịn được bọc màng cách điện mỏng lại với nhau dưới áp suất cực lớn. Cấu trúc đặc biệt này tạo ra hàng triệu khe hở từ phân tán (distributed air gaps) nằm xen kẽ giữa các hạt bột sắt.

Sự hiện diện của các khe hở từ phân tán giúp cuộn cảm lõi sắt bụi có khả năng chống bão hòa từ rất tốt ngay cả khi dòng điện một chiều DC chạy qua tăng cao (DC bias lớn). Nhờ đặc tính này, cuộn cảm lõi sắt bụi chuyên được dùng làm cuộn cảm lọc đầu ra trong các mạch nguồn xung (SMPS), mạch Buck-Boost chuyển đổi nguồn điện một chiều công suất lớn.

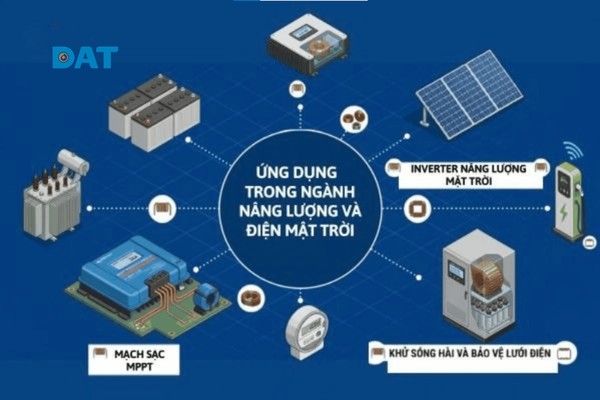

Ứng dụng của cuộn cảm trong ngành năng lượng và điện mặt trời

Trong lĩnh vực năng lượng tái tạo, đặc biệt là hệ thống điện năng lượng mặt trời (PV Solar System), cuộn cảm là linh kiện có vai trò quyết định trực tiếp đến hiệu suất chuyển đổi năng lượng, độ ổn định của dòng điện hòa lưới và độ bền của thiết bị.

Theo các quy chuẩn kỹ thuật quốc tế như tiêu chuẩn IEEE 519 về kiểm soát chất lượng điện năng, các bộ nghịch lưu (inverter) khi hòa vào lưới điện quốc gia phải kiểm soát nghiêm ngặt độ méo dạng sóng hài tổng. Cuộn cảm là linh kiện phần cứng chính thực hiện nhiệm vụ này.

Lọc nhiễu trong bộ inverter năng lượng

Trong cấu trúc của solar inverter, các transistor công suất lớn (IGBT) thực hiện quá trình đóng ngắt liên tục ở tần số cao (khoảng 10 kHz – 50 kHz) để tạo ra điện áp xoay chiều. Quá trình này tạo ra sóng mang tần số cao cùng các xung nhiễu điện từ rất lớn. Cuộn cảm được kết hợp với các tụ điện chất lượng cao tạo thành mạch lọc LC hoặc LCL tại ngõ ra của inverter.

Bộ lọc này đóng vai trò:

• Chặn đứng các thành phần sóng mang tần số cao.
• Cho dòng điện xoay chiều tần số chuẩn 50 Hz đi qua.

Kết quả thu được là một dòng điện dạng sóng sin chuẩn, mịn, sạch nhiễu, hạn chế tối đa nguy cơ gây nhiễu loạn cho các thiết bị điện tử tiêu dùng nhạy cảm khác trong hệ thống điện gia đình và doanh nghiệp.

Tích năng lượng mạch sạc MPPT solar

Trong bộ điều khiển sạc theo dõi điểm công suất cực đại (MPPT) hoặc các bộ chuyển đổi DC-DC nâng áp/hạ áp, cuộn cảm đóng vai trò là linh kiện lưu trữ và giải phóng năng lượng trung gian. Chu kỳ nạp – xả từ trường liên tục của cuộn cảm phối hợp với nhịp đóng ngắt của van bán dẫn giúp thay đổi cấp điện áp từ tấm pin mặt trời về mức áp phù hợp nhất để sạc pin lưu trữ hoặc cung cấp cho tải.

Hao tổn đồng (DCR) của cuộn cảm trong mạch MPPT ảnh hưởng trực tiếp đến hiệu suất chuyển đổi toàn mạch.

Nếu:

• Chọn cuộn cảm có điện trở thuần ký sinh lớn.
• Hoặc lõi dễ bị nóng.

Thì một phần năng lượng đáng kể từ dàn pin mặt trời sẽ bị tiêu hao dưới dạng nhiệt vô ích. Đây chính là yếu tố tạo nên sự khác biệt về hiệu suất sạc giữa các dòng thiết bị cao cấp và các dòng sản phẩm giá rẻ trên thị trường.

Khử sóng hài bảo vệ lưới điện

Cuộn kháng dòng (line reactor) bản chất là các cuộn cảm công suất lớn đấu nối tiếp giữa ngõ ra inverter của hệ thống điện mặt trời và điểm hòa lưới điện quốc gia. Linh kiện này có nhiệm vụ làm suy giảm các sóng hài bậc cao phát sinh từ quá trình biến đổi điện năng, giữ cho chỉ số méo dạng sóng hài tổng (THD) luôn ở ngưỡng an toàn dưới 5% theo tiêu chuẩn kỹ thuật điện lực.

Bên cạnh việc khử sóng hài, cuộn kháng dòng còn bảo vệ bộ inverter khỏi các sự cố quá dòng tức thời do:

• Hiện tượng sụt áp lưới đột ngột.
• Các xung điện áp lan truyền do sét đánh trên đường dây truyền tải.

Điều này giúp tăng tuổi thọ vận hành cho hệ thống điện mặt trời và giảm thiểu chi phí bảo dưỡng định kỳ.

Các câu hỏi thường gặp về cuộn cảm

Ký hiệu của cuộn cảm trên sơ đồ mạch điện là gì?

Ký hiệu tiêu chuẩn của cuộn cảm trên sơ đồ mạch điện là một chuỗi các vòng xoắn liên tiếp biểu thị cho cuộn dây, đi kèm với chữ cái đại diện là L.

Tùy vào loại lõi từ bên trong, ký hiệu sẽ được bổ sung chi tiết:

• Lõi không khí: Chỉ vẽ các nét xoắn lò xo trơn.
• Lõi sắt hoặc ferrite: Có thêm một hoặc hai đường thẳng song song liền nét chạy dọc phía trên nét xoắn.
• Lõi sắt bụi (có khe hở từ): Đường thẳng song song phía trên nét xoắn sẽ có dạng nét đứt quãng.
• Cuộn cảm có trị số thay đổi (biến thiên): Có thêm một đường mũi tên chéo cắt qua cuộn dây.

Cuộn cảm có làm tiêu hao năng lượng như điện trở không?

Trên lý thuyết lý tưởng, cuộn cảm không tiêu hao năng lượng. Nó chỉ nhận năng lượng từ nguồn điện để tích lũy thành từ trường và trả lại toàn bộ năng lượng này cho mạch điện khi dòng điện giảm đi.

Trong thực tế, cuộn cảm luôn có hao tổn năng lượng dưới dạng nhiệt lượng tỏa ra môi trường do hai yếu tố ký sinh:

1. Hao tổn đồng (Copper Loss): Do điện trở thuần của dây đồng quấn cuộn cảm (DCR) gây ra hiện tượng phát nhiệt Joule (I²R).
2. Hao tổn lõi (Core Loss): Do dòng điện xoáy Eddy sinh ra bên trong lõi từ và quá trình trễ từ của vật liệu làm lõi khi dòng điện biến thiên liên tục.

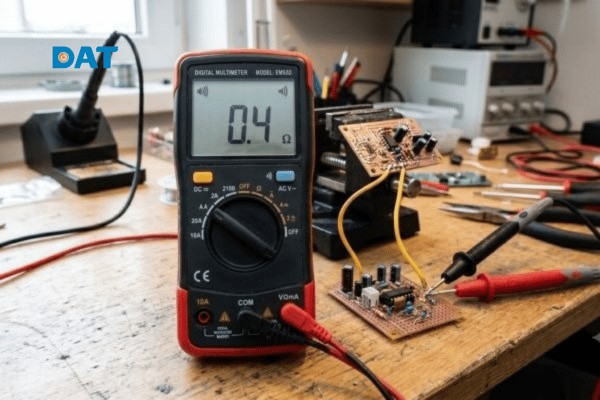

Làm thế nào để đo và kiểm tra cuộn cảm còn sống hay chết?

Để kiểm tra trạng thái hoạt động của cuộn cảm, kỹ thuật viên có thể thực hiện theo quy trình thực tế sau:

• Sử dụng đồng hồ vạn năng (VOM) ở chế độ đo Ohm hoặc đo thông mạch: Đặt hai đầu đo vào hai chân của cuộn cảm. Nếu đồng hồ hiển thị trị số điện trở rất nhỏ (gần bằng 0 Ohm hoặc vài Ohm) hoặc phát tiếng kêu bip thông mạch, cuộn dây không bị đứt. Nếu đồng hồ báo vô cùng (OL), cuộn cảm đã bị đứt dây bên trong và cần thay thế.
• Sử dụng máy đo LCR chuyên dụng: Phương pháp đo thông mạch bằng VOM không thể phát hiện lỗi chập một số vòng dây (do lớp sơn emay bị hỏng). Để kiểm tra chính xác, cần dùng máy đo LCR để đo trị số độ tự cảm thực tế (L) của cuộn cảm rồi đối chiếu với thông số ghi trên nhãn thiết bị. Nếu trị số đo được sụt giảm mạnh so với thiết kế, cuộn cảm đã bị chập vòng.

Sự khác nhau cơ bản giữa cuộn cảm và tụ điện là gì?

Cuộn cảm và tụ điện là hai linh kiện lưu trữ năng lượng có đặc tính điện học đối nghịch nhau trực tiếp:

• Cuộn cảm (L):
  • Lưu trữ năng lượng bằng từ trường.
  • Cho dòng điện một chiều (DC) đi qua và cản trở dòng điện xoay chiều (AC).
  • Dòng điện chạy qua cuộn cảm trễ pha 90° so với điện áp đặt vào hai đầu cuộn dây (ở điều kiện lý tưởng).
• Tụ điện (C):
  • Lưu trữ năng lượng bằng điện trường.
  • Chặn hoàn toàn dòng điện một chiều (DC) và cho dòng điện xoay chiều (AC) đi qua dễ dàng.
  • Dòng điện đi qua tụ điện nhanh pha 90° so với điện áp đặt vào hai đầu bản cực.

Khi kết hợp hai linh kiện này trong mạch điện sẽ tạo ra các bộ lọc tần số (LC) hoặc mạch dao động điện từ ứng dụng phổ biến trong kỹ thuật truyền thông vô tuyến và lọc nguồn.

Hiện tượng bão hòa từ trong cuộn cảm lõi sắt là gì?

Hiện tượng bão hòa từ xảy ra khi cường độ dòng điện chạy qua cuộn cảm tăng quá cao, vượt quá giới hạn thiết kế của lõi từ. Lúc này, toàn bộ các mô-men từ bên trong vật liệu lõi đã xoay cùng hướng với từ trường ngoài và lõi từ không thể chứa thêm từ thông được nữa.

Khi cuộn cảm rơi vào trạng thái bão hòa từ:

• Trị số độ tự cảm L sẽ đột ngột giảm mạnh về gần bằng trị số của cuộn cảm lõi không khí.
• Lực cản trở dòng điện xoay chiều (cảm kháng ZL) biến mất.
• Cuộn cảm lúc này chỉ hoạt động giống như một đoạn dây dẫn thuần.

Dòng điện trong mạch sẽ tăng vọt lên cực đại, dễ dẫn đến lỗi quá dòng làm cháy hỏng transistor công suất và phá hủy bo mạch của thiết bị điện.

Tổng kết

Cuộn cảm là linh kiện điện tử thụ động nền tảng với chức năng tích lũy năng lượng dưới dạng từ trường, lọc bỏ nhiễu xoay chiều và ổn định dòng điện.

Trong các hệ thống công nghệ cao như điện mặt trời, việc tính toán, lựa chọn đúng chủng loại cuộn cảm (lõi ferrite, lõi sắt bụi) và kiểm soát các thông số kỹ thuật như cảm kháng, điện trở ký sinh DCR và dòng bão hòa từ là điều kiện tiên quyết để đảm bảo thiết bị hoạt động bền bỉ, an toàn.
