Công suất hao phí là gì? Công thức tính, nguyên nhân và giải pháp

  • Công suất hao phí là phần công suất điện bị thất thoát, chủ yếu chuyển thành nhiệt năng trong quá trình truyền tải điện hoặc vận hành thiết bị do hiệu ứng Joule–Lenz.
  • Công thức tính công suất hao phí gồm: Php = I² × R và Php = (P² × R) / (U² × cos²φ); hao phí tăng theo điện trở R, giảm mạnh khi điện áp U và hệ số công suất cosφ tăng.
  • Các đại lượng trong công thức gồm P (công suất truyền tải), R (điện trở đường dây), U (điện áp truyền tải) và cosφ (hệ số công suất), trong đó điện áp U có ảnh hưởng lớn nhất đến mức hao phí.
  • Nguyên nhân gây công suất hao phí bao gồm hiệu ứng tỏa nhiệt Joule–Lenz, đường dây truyền tải quá dài làm tăng điện trở và chất lượng vật liệu dẫn điện hoặc mối nối không đảm bảo.
  • Giải pháp giảm công suất hao phí là tăng điện áp truyền tải, giảm điện trở đường dây bằng cách tối ưu dây dẫn và nâng hệ số công suất bằng hệ thống tụ bù.

Sau khi đã nắm được tổng quan về bản chất và các yếu tố ảnh hưởng đến tổn thất điện năng, việc đi sâu vào chi tiết kỹ thuật sẽ giúp tối ưu hóa hệ thống truyền tải. Từ những điểm chính trên, DAT Group sẽ phân tích chi tiết từ định nghĩa, công thức toán học đến các giải pháp thực tế giúp các kỹ sư và chủ đầu tư kiểm soát tốt thông số này.

Công Suất Hao Phí Là Gì?

Công suất hao phí là đại lượng vật lý đặc trưng cho phần năng lượng điện bị thất thoát, chuyển hóa thành các dạng năng lượng vô ích (chủ yếu là nhiệt năng) trong quá trình truyền tải hoặc vận hành thiết bị điện. Bản chất của hiện tượng này được giải thích thông qua định luật Joule-Lenz: khi dòng điện chạy qua một vật dẫn có điện trở R, các electron tự do va chạm với các ion ở nút mạng tinh thể, làm phần năng lượng này biến thành nhiệt và tỏa ra môi trường xung quanh.

Cần phân biệt rõ hai loại hao phí điện năng phổ biến để tránh nhầm lẫn trong tính toán và thiết kế hệ thống:

  • Hao phí truyền tải: Là lượng điện năng biến thành nhiệt năng trên hệ thống dây dẫn kéo dài từ nguồn phát (nhà máy điện) đến nơi tiêu thụ. Đây là hao phí khách quan, phụ thuộc vào chiều dài, tiết diện và vật liệu của đường dây.
  • Hao phí trong thiết bị tiêu thụ: Là lượng điện năng tổn thất ngay bên trong các thiết bị như biến áp, biến tần (inverter) hoặc động cơ điện. Ví dụ, trong inverter năng lượng mặt trời, hao phí xuất hiện do điện trở nội của linh kiện bán dẫn và tổn hao lõi từ của cuộn cảm khi thực hiện quá trình chuyển đổi dòng điện một chiều (DC) thành dòng điện xoay chiều (AC).
Công suất hao phí chủ yếu chuyển hóa thành nhiệt năng khi dòng điện đi qua điện trở của dây dẫn và linh kiện điện tử.
Công suất hao phí chủ yếu chuyển hóa thành nhiệt năng khi dòng điện đi qua điện trở của dây dẫn và linh kiện điện tử.

Công Thức Tính Công Suất Hao Phí Trên Đường Dây Tải Điện

Trong thực tế vận hành lưới điện, nhiều người thường nhầm lẫn giữa công suất truyền tải, tổng công suất của nguồn phát và công suất hao phí tỏa nhiệt trên dây. Sự nhầm lẫn này dẫn đến việc đánh giá sai lệch hiệu suất hệ thống. Khi dòng điện xoay chiều di chuyển trên quãng đường dài, công suất hao phí phát sinh liên tục và phụ thuộc trực tiếp vào các đặc tính vật lý của mạng điện.

Công Thức Xác Định Tổng Quát

Để tính toán lượng công suất hao phí trên đường dây tải điện, hai dạng công thức toán học sau được áp dụng tùy thuộc vào các dữ kiện đầu vào:

Dạng 1 (Tính theo dòng điện thực tế):

Php = I² × R

Dạng 2 (Tính theo công suất nguồn phát và điện áp):

Php = (P² × R) / (U² × cos²φ)

Trong đó:

  • Php: Công suất hao phí trên đường dây tải điện (W)
  • P: Tổng công suất điện được truyền đi từ nguồn phát (W)
  • R: Điện trở tổng cộng của đường dây dẫn (Ω)
  • U: Hiệu điện thế hiệu dụng ở hai đầu dây nơi phát điện (V)
  • cosφ: Hệ số công suất của mạch điện truyền tải

Về mặt logic toán học, công thức dạng 2 chỉ ra rằng công suất hao phí (Php) tỉ lệ thuận với điện trở đường dây (R) nhưng lại tỉ lệ nghịch với bình phương hiệu điện thế (). Do đó, biến số U có sức ảnh hưởng lớn nhất đến việc kiểm soát năng lượng thất thoát.

Minh họa hệ thống truyền tải điện, nơi công suất hao phí trên đường dây phụ thuộc vào dòng điện, điện trở và điện áp truyền tải.
Minh họa hệ thống truyền tải điện, nơi công suất hao phí trên đường dây phụ thuộc vào dòng điện, điện trở và điện áp truyền tải.

Ý Nghĩa Đại Lượng P

Đại lượng P đại diện cho tổng công suất dòng điện được đẩy vào đường dây từ trạm phát hoặc nguồn điện (tính bằng Watt hoặc Kilowatt). Một lỗi phổ biến khi làm toán hoặc tính toán kỹ thuật là đồng nhất P với Php.

Cần lưu ý rằng P là hằng số cố định theo nhu cầu phụ tải của vùng tiêu thụ hoặc công suất thiết kế của nhà máy. Việc thay đổi P không phải là phương án khả thi để giảm hao phí vì nó sẽ làm giảm lượng điện năng cung cấp cho người dùng cuối.

Ý Nghĩa Đại Lượng R

Đại lượng R là điện trở toàn mạch của hai sợi dây dẫn (dây pha và dây trung tính đối với điện 1 pha, hoặc tổng trở các pha đối với điện 3 pha). Giá trị này được xác định bởi công thức cấu trúc vật lý:

R = ρ × l / S

Trong đó:

  • ρ: Điện trở suất của chất làm dây dẫn (Ω·m)
  • l: Tổng chiều dài của đường dây dẫn (m)
  • S: Tiết diện ngang của dây dẫn (m²)

Vật liệu có điện trở suất ρ càng nhỏ như đồng (ρ ≈ 1.72 × 10⁻⁸ Ω·m) hoặc nhôm (ρ ≈ 2.82 × 10⁻⁸ Ω·m) sẽ giúp giảm trị số R, từ đó kéo giảm lượng công suất tiêu hao dưới dạng nhiệt.

Ý Nghĩa Đại Lượng U

Đại lượng U là hiệu điện thế hiệu dụng đo được tại điểm đầu của đường dây truyền tải điện. Đây là thông số quan trọng và linh hoạt nhất trong các bài toán tối ưu hóa hệ thống năng lượng.

U nằm ở mẫu số và mang mũ bậc hai (), bất kỳ sự thay đổi nhỏ nào của hiệu điện thế cũng tạo ra sự biến động cực lớn ở kết quả công suất hao phí. Tăng giá trị của U giúp dòng điện trong dây dẫn giảm xuống tương ứng, làm giảm mật độ va chạm của electron và hạn chế hiện tượng phát nhiệt.

Nguyên Nhân Gây Ra Công Suất Hao Phí Khi Truyền Tải Điện

Tổn thất điện năng trong quá trình truyền tải là hệ quả tất yếu của các rào cản vật lý và giới hạn công nghệ của hạ tầng lưới điện. Không một hệ thống truyền tải thông thường nào có thể đạt hiệu suất tuyệt đối 100% do các nguyên nhân cốt lõi sau:

Hiệu Ứng Tỏa Nhiệt Joule-Lenz

Nguyên nhân vật lý cơ bản nhất là sự ma sát cấp nguyên tử khi dòng điện chạy qua kim loại. Dưới tác dụng của điện trường, các electron tự do dịch chuyển có hướng để tạo thành dòng điện.

Trong quá trình dịch chuyển, chúng liên tục va chạm với các ion dương tại các nút mạng tinh thể của vật dẫn. Động năng của electron chuyển hóa thành nhiệt năng theo công thức:

Q = I² × R × t

Lượng nhiệt Q này tỏa ra môi trường xung quanh một cách vô ích, làm nóng đường dây dẫn và các thiết bị đấu nối trên lưới.

Đường dây truyền tải điện tỏa nhiệt do hiệu ứng Joule–Lenz, gây ra công suất hao phí trong quá trình truyền tải điện năng.
Đường dây truyền tải điện tỏa nhiệt do hiệu ứng Joule–Lenz, gây ra công suất hao phí trong quá trình truyền tải điện năng.

Khoảng Cách Truyền Tải Quá Xa

Khoảng cách từ các trung tâm năng lượng (như các nhà máy thủy điện lớn, trang trại điện mặt trời miền Trung, điện gió miền Nam) đến các trung tâm phụ tải tiêu thụ lớn (khu công nghiệp, thành phố) thường lên đến hàng trăm, hàng ngàn kilomet.

Khi chiều dài đường dây (l) tăng lên, theo công thức tính điện trở, giá trị R của toàn mạch sẽ tăng tiến tính theo khoảng cách. Điện trở quá lớn khiến cho dòng điện chạy qua gặp lực cản mạnh hơn, đồng thời làm tăng sụt áp trên đường truyền và gia tăng tổn thất điện năng. Buộc một lượng điện năng lớn phải tiêu tán dọc đường dưới dạng nhiệt trước khi tới được hộ tiêu thụ.

Chất Lượng Vật Liệu Dẫn Điện Kém

Việc sử dụng các loại dây dẫn có lẫn nhiều tạp chất, không đạt độ tinh khiết kỹ thuật tiêu chuẩn sẽ đẩy điện trở suất ρ lên cao. Đôi khi để tiết kiệm chi phí đầu tư ban đầu, một số công trình sử dụng dây dẫn nhôm có chất lượng hoàn thiện thấp, hoặc các mối nối giữa các nhịp dây bị oxy hóa, lỏng lẻo. Điều này làm tăng cục bộ điện trở tiếp xúc, tạo ra các điểm nóng (hotspot) gây phát nhiệt dữ dội và làm tiêu hao năng lượng nghiêm trọng.

Các Giải Pháp Giảm Công Suất Hao Phí Hiệu Quả Nhất

Để giảm thiểu tổn thất điện năng, các kỹ sư phải cân bằng giữa lý thuyết vật lý và bài toán kinh tế hạ tầng. Việc lựa chọn giải pháp nào phụ thuộc lớn vào chi phí đầu tư so với giá trị lượng điện năng tiết kiệm được trong suốt vòng đời vận hành.

Giải pháp Cơ chế tác động Ưu điểm Nhược điểm Tính khả thi thực tế
Tăng hiệu điện thế (U) Giảm cường độ dòng điện I trên dây, giảm hao phí theo bình phương lần tăng của U. Hiệu quả cao nhất, giảm hao phí cực lớn không làm tăng trọng lượng dây. Đòi hỏi lắp đặt thêm trạm biến áp, chi phí cách điện cao. Rất cao (Là tiêu chuẩn của lưới điện quốc gia).
Tăng tiết diện dây (S) Hạ thấp điện trở tổng thể R của đường dây dẫn. Đơn giản, dễ thực hiện cho các khoảng cách ngắn. Dây nặng hơn, cần cột điện chịu lực lớn hơn, chi phí vật liệu tăng vọt. Trung bình (Chỉ dùng cho lưới điện phân phối nhỏ).
Nâng hệ số cosφ Giảm thành phần dòng điện phản kháng vô ích trên đường dây. Tối ưu hóa dung lượng truyền tải của đường dây, cải thiện chất lượng điện áp. Cần đầu tư thêm hệ thống tụ bù và thiết bị điều khiển tự động. Cao (Bắt buộc với các nhà máy, hộ công nghiệp).

Tăng Hiệu Điện Thế Truyền Tải

Tăng hiệu điện thế ở đầu đường dây truyền tải là giải pháp tối ưu và mang lại hiệu quả kinh tế cao nhất hiện nay. Dựa trên công thức toán học, nếu ta dùng máy biến áp để tăng hiệu điện thế U lên gấp n lần thì công suất hao phí trên đường dây sẽ giảm đi lần.

Ví dụ thực tế: Khi truyền tải điện năng đi xa từ nhà máy, ngành điện sử dụng các đường dây siêu cao áp 500kV. So với việc truyền tải ở điện áp sinh hoạt 220V, điện áp đã tăng lên khoảng 2272 lần, giúp giảm thiểu tổn thất năng lượng trên đường dây đi hàng triệu lần. Phương pháp này giúp giữ nguyên cấu trúc dây dẫn nhỏ gọn mà vẫn bảo toàn được năng lượng tối đa.

Giảm Điện Trở Dây Dẫn

Để giảm điện trở R, phương án trực quan là tăng tiết diện S (dùng dây to hơn) hoặc thay đổi vật liệu dẫn điện có điện trở suất thấp hơn. Tuy nhiên, giải pháp này gặp phải rào cản lớn về mặt kỹ thuật và tài chính (trade-off):

  • Khi tăng tiết diện dây dẫn lên gấp đôi, trọng lượng của đường dây cũng tăng lên tương ứng. Điều này đòi hỏi hệ thống cột điện, tháp đỡ phải chế tạo bằng thép dày hơn, móng trụ sâu hơn để chịu được lực tải và lực gió quật, khiến chi phí xây dựng hạ tầng tăng gấp nhiều lần tiền điện tiết kiệm được.
  • Việc chuyển sang dùng vật liệu siêu dẫn (điện trở bằng 0) hiện tại chỉ khả thi trong phòng thí nghiệm hoặc các thiết bị y tế chuyên dụng do yêu cầu làm lạnh ngặt nghèo bằng nitơ lỏng, hoàn toàn không khả thi trên quy mô lưới điện kéo dài hàng ngàn kilomet ngoài trời.

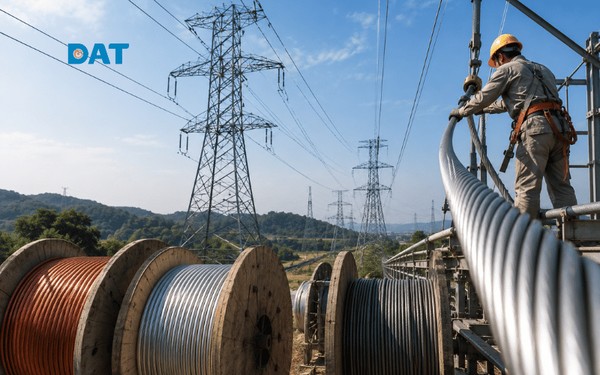

Lựa chọn lắp đặt dây dẫn có tiết diện lớn nhằm giảm điện trở và hạn chế công suất hao phí trên đường dây truyền tải.
Lựa chọn lắp đặt dây dẫn có tiết diện lớn nhằm giảm điện trở và hạn chế công suất hao phí trên đường dây truyền tải.

Nâng Cao Hệ Số Công Suất

Trong các mạng điện công nghiệp, công suất toàn phần gồm hai thành phần: công suất tác dụng (sinh công có ích) và công suất phản kháng (tạo từ trường cho động cơ, biến áp). Hệ số công suất cosφ thể hiện tỷ lệ giữa hai đại lượng này.

Khi cosφ thấp, dòng điện chạy trên dây sẽ tăng lên để bù lại lượng công suất phản kháng thiếu hụt, dẫn đến việc Php tăng cao. Bằng cách lắp đặt hệ thống tụ điện (tụ bù công suất phản kháng) tại các trạm phân phối hoặc ngay tại nhà máy của hộ tiêu thụ, giá trị cosφ được đẩy lên sát mức 1 (tiêu chuẩn của Tập đoàn Điện lực Việt Nam EVN yêu cầu cosφ ≥ 0.9). Việc này giúp làm nhẹ tải cho đường dây, hạ dòng điện thực tế và giảm thiểu tổn hao nhiệt năng trên lưới.

Các Câu Hỏi Thường Gặp Về Công Suất Hao Phí

Tại Sao Không Dùng Biện Pháp Giảm Điện Trở Để Giảm Hao Phí?

Việc giảm điện trở bằng cách tăng vô hạn tiết diện dây dẫn sẽ làm sụp đổ bài toán kinh tế đầu tư hạ tầng. Khi đường dây quá nặng, hệ thống cột điện đỡ chịu lực phải xây dựng dày đặc và kiên cố hơn.

Chi phí mua nguyên liệu đồng, nhôm khối lượng lớn cùng chi phí gia cố hệ thống tháp truyền tải vượt xa giá trị của lượng điện năng được tiết kiệm trong vài chục năm vận hành. Do đó, các kỹ sư điện chỉ tính toán tiết diện dây ở mức vừa đủ công suất chịu tải an toàn, còn nhiệm vụ giảm hao phí sẽ nhường lại cho giải pháp tăng điện áp.

Công Suất Hao Phí Ảnh Hưởng Thế Nào Đến Hệ Thống Điện Mặt Trời?

Trong các hệ thống điện mặt trời, hao phí thường xuất hiện nhiều nhất ở tuyến cáp điện một chiều (DC) nối từ các chuỗi pin (string) về đến inverter. Nhiều đơn vị thi công không chuyên nghiệp thường mắc sai lầm khi sử dụng cáp DC có tiết diện quá nhỏ hoặc dùng dây dẫn kém chất lượng để cắt giảm chi phí.

Hậu quả là gây ra hiện tượng sụt áp nghiêm trọng trên đường truyền, làm dây dẫn nóng lên và trực tiếp làm giảm hiệu suất phát điện của toàn hệ thống. Đối với các hệ thống điện mặt trời hòa lưới, việc tối ưu hóa thiết kế sơ đồ đi dây, tính toán chính xác tiết diện cáp DC/AC và lựa chọn các dòng inverter có hiệu suất chuyển đổi cao là mắt xích cốt lõi.

Máy Biến Áp Có Vai Trò Gì Trong Việc Giảm Công Suất Hao Phí?

Máy biến áp đóng vai trò là thiết bị điều tiết điện áp theo từng giai đoạn của lộ trình truyền tải năng lượng:

  • Tại nhà máy phát điện: Dùng máy tăng áp để đẩy điện áp lên các mức cao áp hoặc siêu cao áp (110kV, 220kV, 500kV) trước khi đưa lên trục đường dây chính, giúp dòng điện giảm đi nhiều lần nhằm hạn chế tối đa hao phí tỏa nhiệt trên đường dài.
  • Tại nơi tiêu thụ (Khu dân cư, nhà máy): Dùng máy hạ áp (trạm biến áp phân phối) để hạ điện áp từ mức cao thế xuống mức 220V hoặc 380V nhằm đảm bảo an toàn cho con người và phù hợp với tiêu chuẩn vận hành của các thiết bị điện dân dụng, công nghiệp.

Hiệu Suất Truyền Tải Điện Được Tính Như Thế Nào?

Hiệu suất truyền tải điện (H) là tỷ lệ phần trăm giữa lượng công suất hữu ích nhận được ở nơi tiêu thụ so với tổng công suất phát ra tại nguồn. Công thức xác định hiệu suất cụ thể như sau:

H = ((P − Php) / P) × 100% = (1 − Php / P) × 100%

Chỉ số này là thước đo quan trọng để đánh giá chất lượng vận hành và độ ổn định kỹ thuật của một mạng lưới phân phối điện. Hiệu suất càng tiến gần về mức 100% chứng tỏ hệ thống có thiết kế tối ưu, lượng điện năng hao phí thấp và mức độ tiết kiệm chi phí vận hành cao.

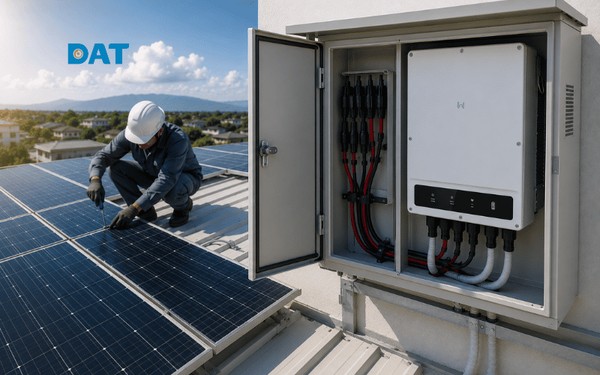

Hao phí điện năng trong hệ thống điện mặt trời có thể được giảm thiểu thông qua thiết kế cáp và vị trí lắp đặt inverter hợp lý.
Hao phí điện năng trong hệ thống điện mặt trời có thể được giảm thiểu thông qua thiết kế cáp và vị trí lắp đặt inverter hợp lý.

Tổng kết lại, việc hiểu rõ bản chất của công suất hao phí và các công thức tính toán liên quan là nền tảng để tối ưu hóa bất kỳ hệ thống năng lượng nào. Việc kiểm soát các biến số như điện trở dây dẫn, hiệu điện thế và hệ số công suất không chỉ giúp nâng cao hiệu suất truyền tải của lưới điện quốc gia mà còn quyết định đến sản lượng của các hệ thống điện năng lượng mặt trời.
