Tụ điện là gì? Cấu tạo, nguyên lý và ứng dụng trong ngành điện

Tóm tắt nhanh:

• Tụ điện là linh kiện điện tử thụ động, có chức năng tích trữ năng lượng dưới dạng điện trường.
• Cấu tạo cơ bản gồm hai bản cực dẫn điện đặt song song, ngăn cách bởi lớp điện môi cách điện.
• Nguyên lý hoạt động dựa trên cơ chế nạp điện và phóng điện; tụ có đặc tính chặn dòng điện một chiều (DC) và cho phép dòng xoay chiều (AC) đi qua.
• Đơn vị đo điện dung là Farad (F), được đặt theo tên nhà vật lý Michael Faraday.
• Ứng dụng phổ biến: Lọc nhiễu mạch nguồn, khởi động động cơ, bù công suất phản kháng và lưu trữ năng lượng trong biến tần điện mặt trời.

Sau khi đã nắm được tổng quan về định nghĩa và vai trò cơ bản, người đọc cần hiểu sâu về cơ chế kỹ thuật và phân loại của thiết bị này để ứng dụng chính xác. Từ những điểm chính trên, DAT Group sẽ phân tích chi tiết cấu trúc, nguyên lý nạp xả và các ứng dụng thực tế của tụ điện trong công nghiệp điện ngay dưới đây.

Tụ điện là gì

Tụ điện (Capacitor) là một linh kiện điện tử thụ động có khả năng lưu trữ năng lượng dưới dạng năng lượng điện trường. Khác với pin lưu trữ năng lượng dưới dạng hóa năng, tụ điện tích trữ trực tiếp các electron trên bề mặt bản cực, cho phép quá trình nạp và phóng điện diễn ra gần như ngay lập tức.

Khái niệm này gắn liền với thực thể vật lý Michael Faraday, người đã đặt nền móng cho nghiên cứu về điện từ học. Để ghi nhận đóng góp của ông, hệ thống đo lường quốc tế (SI) sử dụng đơn vị Farad (Ký hiệu: F) làm đơn vị đo điện dung của tụ điện. Trong sơ đồ mạch điện, tụ điện được ký hiệu bằng chữ “C” (Capacitance).

Điện dung thể hiện khả năng tích trữ điện tích của tụ ở một điện áp nhất định. Một tụ điện có điện dung 1 Farad sẽ tích trữ được 1 Coulomb điện tích khi chênh lệch điện thế giữa hai bản cực là 1 Volt.

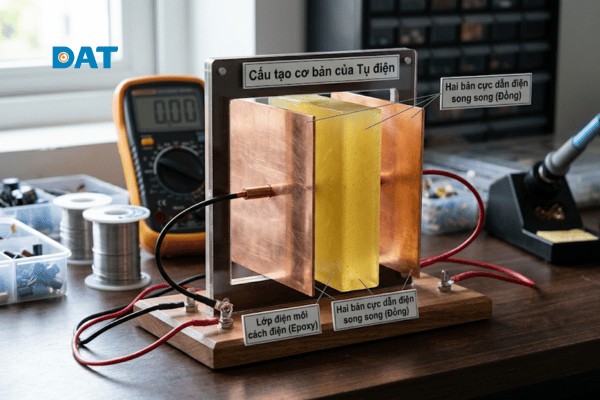

Cấu tạo của tụ điện

Cấu tạo cơ bản của mọi tụ điện đều tuân theo một nguyên tắc vật lý chung: bao gồm hai bản dẫn điện đặt song song và được cách ly hoàn toàn bởi một lớp cách điện (gọi là điện môi).

• Hai bản dẫn điện (Plates): Thường được chế tạo từ các màng kim loại như nhôm, bạc, hoặc kẽm. Bề mặt của hai bản cực này càng lớn thì khả năng lưu trữ điện tích (điện dung) càng cao.
• Lớp điện môi (Dielectric): Là vật liệu hoàn toàn không dẫn điện, nằm giữa hai bản cực. Lớp điện môi có tác dụng ngăn cản dòng electron chạy trực tiếp qua lại giữa hai bản cực, từ đó tạo ra điện trường lưu trữ năng lượng.

Tên gọi của tụ điện trên thị trường thường được đặt theo chính loại vật liệu điện môi này. Các loại điện môi phổ biến bao gồm:

• Giấy: Giấy tẩm hóa chất cách điện, dùng cho tụ điện áp cao.
• Gốm (Ceramic): Vật liệu Ceramic Barium titanate, dùng cho các mạch tần số vô tuyến.
• Hóa học (Dung dịch điện phân): Lớp oxit nhôm hoặc Tantalum, dùng chế tạo tụ có điện dung lớn.
• Mica, màng nhựa (Polyester, Polypropylene): Ứng dụng trong mạch tín hiệu cần độ chính xác cao.

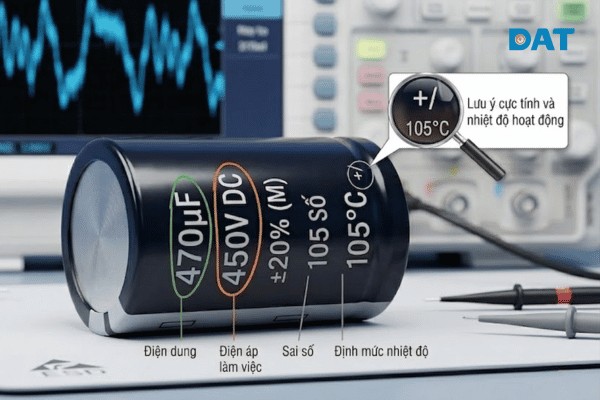

Thông số kỹ thuật cốt lõi của tụ điện

Để lựa chọn đúng loại tụ điện cho từng ứng dụng cụ thể, đặc biệt trong các hệ thống biến tần và điện mặt trời, người dùng cần quan tâm đến các thông số kỹ thuật cơ bản sau:

• Điện dung (Capacitance – C): Là khả năng tích trữ điện tích của tụ, đo bằng đơn vị Farad (F). Trong thực tế, các trị số thường dùng là Microfarad (µF), Nanofarad (nF) và Picofarad (pF). Trị số này càng lớn thì khả năng lưu trữ năng lượng của tụ càng cao.
• Điện áp định mức (Working Voltage – WV): Mức điện áp tối đa mà tụ có thể chịu đựng liên tục. Nếu vượt quá ngưỡng này (ví dụ tụ 16V nhưng cấp nguồn 24V), lớp điện môi sẽ bị đánh thủng gây cháy nổ. Thông thường, kỹ sư sẽ chọn tụ có điện áp cao hơn 1.5 lần điện áp hoạt động của mạch để đảm bảo an toàn.
• Sai số (Tolerance): Độ lệch phần trăm giữa giá trị điện dung thực tế và giá trị ghi trên thân tụ (thường ký hiệu bằng chữ cái như J: +/- 5%, K: +/- 10%). Thông số này cực kỳ quan trọng trong các mạch xử lý tín hiệu cần độ chính xác cao.
• Nhiệt độ hoạt động (Temperature Rating): Giới hạn nhiệt độ mà tụ hoạt động ổn định (thường là 85°C hoặc 105°C). Trong các thiết bị công suất lớn như Inverter, tụ chịu nhiệt 105°C luôn được ưu tiên để đảm bảo tuổi thọ linh kiện khi vận hành liên tục.

Việc hiểu rõ các thông số này không chỉ giúp tối ưu hiệu suất thiết kế mà còn là yếu tố tiên quyết để ngăn ngừa các rủi ro cháy nổ do quá áp hoặc quá nhiệt trong hệ thống điện.

Việc hiểu rõ các thông số này không chỉ giúp tối ưu hiệu suất thiết kế mà còn là yếu tố tiên quyết để ngăn ngừa các rủi ro cháy nổ do quá áp hoặc quá nhiệt trong hệ thống điện.

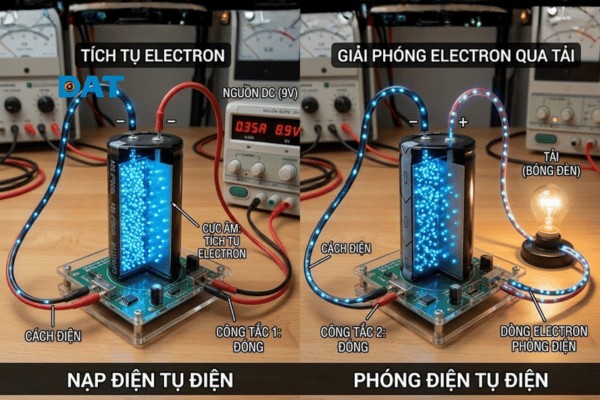

Nguyên lý hoạt động của tụ điện

Tụ điện hoạt động dựa trên hai quá trình vật lý cốt lõi: Nạp điện và Phóng điện.

• Quá trình nạp điện (Charging): Khi cấp một điện áp vào hai đầu tụ điện, bản cực nối với cực dương của nguồn sẽ mất electron (mang điện tích dương), bản cực nối với cực âm sẽ nhận thêm electron (mang điện tích âm). Sự tích tụ điện tích trái dấu ở hai bản cực tạo ra một điện trường. Quá trình nạp dừng lại khi điện áp trên tụ bằng với điện áp của nguồn cấp.
• Quá trình phóng điện (Discharging): Khi ngắt nguồn và nối hai đầu tụ vào một tải tiêu thụ (ví dụ: bóng đèn), các electron từ bản cực âm sẽ di chuyển qua mạch ngoài về bản cực dương để trung hòa điện tích. Quá trình này tạo ra dòng điện tạm thời cho đến khi điện tích trên hai bản cực cân bằng.

Trong mạch điện thực tế, tụ điện thể hiện hai đặc tính vật lý quan trọng:

1. Ngăn dòng điện một chiều (DC): Khi cấp điện một chiều DC, tụ chỉ nạp đầy rồi ngưng hoạt động. Lớp điện môi chặn không cho electron đi qua, tụ đóng vai trò như một công tắc mở.
2. Cho dòng điện xoay chiều (AC) đi qua: Dòng AC thay đổi chiều liên tục khiến tụ điện liên tục thực hiện chu kỳ nạp – phóng – nạp ngược chiều – phóng ngược chiều. Sự dịch chuyển electron liên tục ở mạch ngoài tạo ra dòng điện, dù không có electron nào thực sự xuyên qua lớp điện môi.

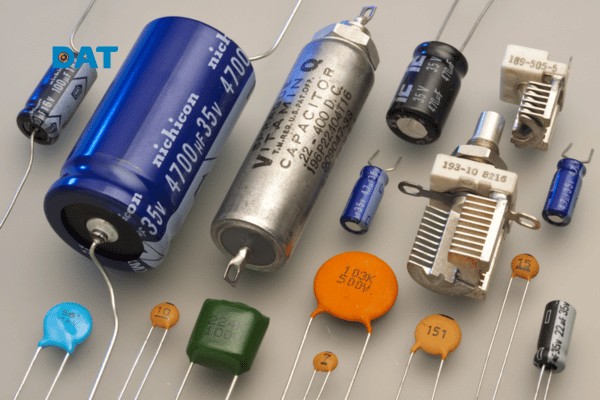

Các loại tụ điện phổ biến hiện nay

Dựa vào cấu tạo lớp điện môi và đặc tính kỹ thuật, tụ điện được phân chia thành các nhóm chính sau đây:

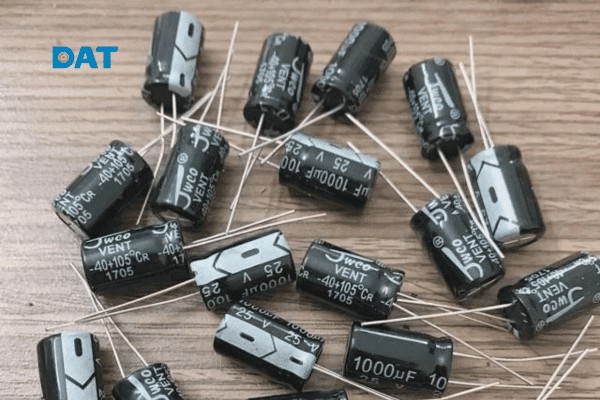

Tụ hóa phân cực

• Đặc điểm: Tụ có quy định rõ cực dương (+) và cực âm (-). Cực âm thường được đánh dấu bằng dải màu trắng có dấu trừ trên thân.
• Cấu tạo: Điện môi là lớp oxit nhôm hoặc tantalum rất mỏng, cho phép tụ đạt điện dung lớn (từ 1µF đến hàng chục nghìn µF) trong một kích thước nhỏ gọn.
• Ứng dụng: Lọc phẳng điện áp trong các bộ nguồn chuyển đổi, mạch âm tần tần số thấp.
• Lưu ý: Bắt buộc phải đấu đúng cực. Đấu ngược cực sẽ làm phá hủy lớp oxit, dẫn đến phồng hoặc nổ tụ.

Tụ gốm không phân cực

• Đặc điểm: Không phân biệt cực âm dương, kích thước nhỏ dạng đĩa dẹt. Điện dung nhỏ (vài pF đến 0.1µF).
• Cấu tạo: Sử dụng vật liệu gốm làm điện môi.
• Ứng dụng: Trị số điện dung nhỏ giúp tụ phản hồi cực tốt với tần số cao. Dùng nhiều trong mạch cao tần, triệt nhiễu RF, bo mạch xử lý tín hiệu vô tuyến.

Tụ giấy và tụ mica

• Tụ giấy: Sử dụng giấy tẩm chất cách điện (parafin hoặc dầu). Chịu được dòng điện lớn và điện áp cao, thường dùng làm tụ khởi động trong quạt trần, máy bơm nước.
• Tụ mica: Lớp điện môi làm từ mica cho độ ổn định nhiệt độ xuất sắc và sai số cực thấp. Ứng dụng trong các mạch dao động tần số, mạch cộng hưởng yêu cầu độ chính xác tuyệt đối.

Siêu tụ điện (Supercapacitor)

• Đặc điểm: Loại tụ đặc biệt có mật độ điện dung khổng lồ, lên tới hàng nghìn Farad (F).
• Cấu tạo: Sử dụng vật liệu xốp (như carbon hoạt tính) kết hợp dung dịch điện phân để tối đa hóa diện tích bề mặt bản cực.
• Ứng dụng: Dùng làm nguồn dự phòng thay thế pin cho bộ nhớ tĩnh, lưu trữ năng lượng phanh tái sinh trên xe điện (EV), cấp dòng xả cực lớn trong thời gian ngắn cho hệ thống khởi động động cơ tải nặng.

Tụ bù công suất (Power Capacitor)

• Đặc điểm: Là loại tụ xoay chiều (AC) cỡ lớn, chịu điện áp cao (380V, 22kV). Trị số không tính bằng Farad mà tính bằng công suất phản kháng (kVAr).
• Ứng dụng: Sử dụng trong các tủ điện công nghiệp, trạm biến áp để nâng cao hệ số công suất (Cos phi), giảm tổn thất điện năng trên đường dây truyền tải.

Ứng dụng của tụ điện trong thực tế

Từ những đặc tính vật lý thuần túy, tụ điện đã được các kỹ sư tại DAT Group ứng dụng vào những giải pháp quản lý năng lượng tối ưu. Không dừng lại ở việc lọc nguồn cho các bo mạch điện tử, khả năng nạp xả siêu tốc và bù công suất phản kháng của tụ điện chính là chìa khóa để giải quyết bài toán tiết kiệm điện năng và bảo vệ lưới điện cho các nhà máy sản xuất hiện nay.

Lọc nhiễu trong mạch nguồn

Trong các bộ chuyển đổi nguồn AC sang DC (Adapter, Nguồn tổ ong), dòng điện sau khi đi qua Diode chỉnh lưu vẫn còn dạng nhấp nhô (ripple voltage). Tụ điện lớn được mắc song song với tải để làm phẳng điện áp. Khi điện áp nguồn cao, tụ nạp điện; khi điện áp nguồn giảm xuống chu kỳ âm, tụ phóng điện bù đắp vào phần sụt áp, tạo ra dòng điện DC phẳng và ổn định cho thiết bị điện tử.

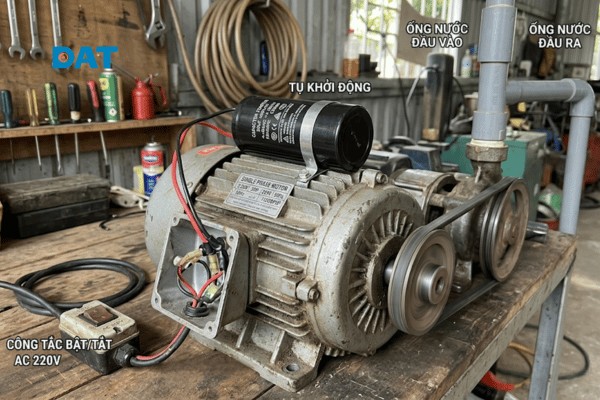

Khởi động động cơ điện

Động cơ điện không đồng bộ 1 pha không thể tự tạo ra từ trường quay để khởi động. Tụ điện (tụ đề / tụ ngậm) được mắc nối tiếp với cuộn dây phụ của động cơ nhằm tạo ra sự lệch pha 90 độ về dòng điện so với cuộn dây chính. Sự lệch pha này sinh ra mô-men quay ban đầu, giúp động cơ (quạt điện, lốc tủ lạnh, máy bơm nước) khởi động thành công.

Bù công suất phản kháng cho lưới điện

Các nhà máy sử dụng nhiều động cơ không đồng bộ, máy biến áp sẽ sinh ra công suất phản kháng (Q), gây hao phí dòng điện trên đường dây lưới điện quốc gia. Việc lắp đặt các tủ tụ bù công suất tại các nhà máy giúp cung cấp ngược lại lượng công suất phản kháng này ngay tại chỗ. Điều này giúp doanh nghiệp giảm dòng điện tiêu thụ thực tế, tránh bị điện lực phạt tiền công suất vô công và bảo vệ thiết bị đóng cắt.

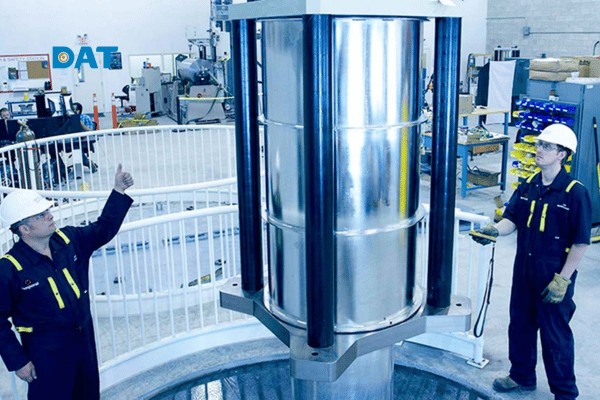

Lưu trữ năng lượng trong hệ thống mặt trời

Trong các hệ thống pin năng lượng mặt trời (Solar system), tụ điện đóng vai trò then chốt bên trong Biến tần (Inverter):

• Tụ DC Bus: Các tấm pin mặt trời (Solar panel) tạo ra điện áp DC. Tụ DC Bus kích thước lớn bên trong Inverter làm nhiệm vụ lưu trữ đệm và ổn định điện áp DC này trước khi mạch nghịch lưu chuyển đổi chúng thành điện AC hòa lưới.
• Hỗ trợ pin lưu trữ: Siêu tụ điện được kết hợp với pin Lithium hoặc pin Gel trong các hệ thống off-grid/hybrid. Khi các thiết bị tải nặng khởi động (điều hòa, máy bơm) cần dòng điện lớn tức thời, siêu tụ sẽ xả điện để gánh dòng khởi động này, giúp bảo vệ chu kỳ sống của hệ thống pin Lithium đắt tiền.

Câu hỏi thường gặp về tụ điện (FAQ)

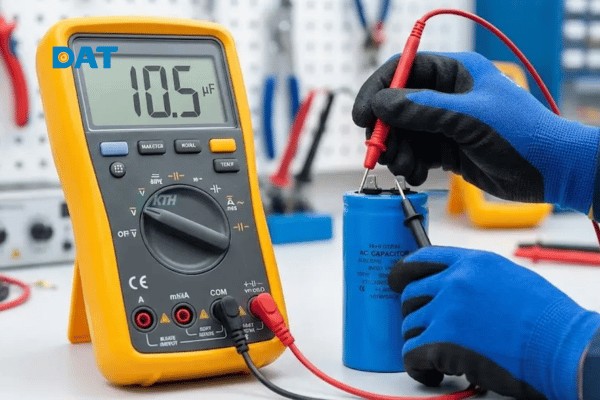

Làm thế nào để kiểm tra tụ điện còn sống hay chết?

Để kiểm tra tụ điện, cần sử dụng đồng hồ vạn năng (VOM).

• Bước 1: Ngắt điện, dùng điện trở xả hết điện áp tồn dư trong tụ để đảm bảo an toàn.
• Bước 2: Chuyển đồng hồ VOM về thang đo điện trở (Rx1k hoặc Rx10k).
• Bước 3: Chạm 2 que đo vào 2 chân tụ.
• Đọc kết quả:
  • Tụ còn tốt: Kim đồng hồ vọt lên một mức nào đó rồi từ từ giảm về vô cùng (quá trình nạp điện từ pin đồng hồ).
  • Tụ chập/hỏng: Kim lên thẳng mức 0 Ohm và không giảm xuống.
  • Tụ đứt/khô: Kim không nhúc nhích.

Tại sao tụ điện thường bị phồng hoặc nổ?

Có 3 nguyên nhân kỹ thuật chính khiến tụ điện bị phồng rộp đỉnh hoặc phát nổ:

1. Quá điện áp (Overvoltage): Cấp điện áp lớn hơn mức điện áp tối đa ghi trên thân tụ khiến lớp điện môi bị chọc thủng.
2. Ngược cực: Đấu sai cực dương/âm đối với tụ hóa làm phân hủy lớp cách điện oxit nhôm.
3. Quá nhiệt: Môi trường hoạt động quá nóng hoặc tụ phải nạp xả dòng điện lớn liên tục làm sôi dung dịch điện phân bên trong. Áp suất khí tăng cao sẽ đẩy phồng đỉnh tụ hoặc xé rách rãnh chống nổ hình chữ K/chữ thập trên đầu tụ.

Đơn vị đo điện dung của tụ điện là gì?

Đơn vị tiêu chuẩn là Farad (F). Tuy nhiên, 1 Farad là mức điện dung cực kỳ lớn. Trong thực tế linh kiện điện tử, người ta sử dụng các ước số của Farad để đo lường:

• 1 Microfarad (µF) = 0,000001 F (Phổ biến ở tụ hóa, tụ khởi động).
• 1 Nanofarad (nF) = 0,000000001 F.
• 1 Picofarad (pF) = 0,00000000000 F (Phổ biến ở tụ gốm).

Tụ điện và pin khác nhau như thế nào?

Dù cùng lưu trữ năng lượng, nguyên lý của chúng hoàn toàn khác biệt:

• Nguyên lý: Tụ điện lưu năng lượng vật lý (điện trường). Pin lưu năng lượng hóa học.
• Tốc độ nạp/phóng: Tụ điện nạp và phóng điện gần như tức thời (tính bằng mili-giây), cung cấp mật độ công suất lớn. Pin nạp/phóng chậm (tính bằng giờ).
• Mật độ năng lượng: Một viên pin nhỏ có thể lưu trữ lượng năng lượng (kWh) gấp hàng vạn lần một tụ điện cùng kích thước.

Ý nghĩa của điện áp ghi trên thân tụ là gì?

Điện áp ghi trên thân tụ (ví dụ: 16V, 25V, 400V, 450V) là điện áp làm việc tối đa (Working Voltage) hoặc điện áp đánh thủng.

• Nếu mạch điện cấp vào tụ vượt qua con số này, cường độ điện trường sẽ phá vỡ lớp cách điện của điện môi, làm đoản mạch hai bản cực và gây hỏng tụ.
• Nguyên tắc thiết kế: Kỹ sư luôn chọn tụ có điện áp chịu đựng lớn hơn tối thiểu 1.5 lần điện áp tối đa thực tế của mạch điện để đảm bảo biên độ an toàn nhiệt độ và điện áp đỉnh.

Tổng kết lại, tụ điện là linh kiện nền tảng không thể thay thế trong mọi hệ thống từ thiết bị điện tử gia dụng đến các hệ thống biến tần điện năng lượng mặt trời công suất lớn. Việc hiểu đúng cấu tạo, nắm rõ nguyên lý nạp xả và tuân thủ các thông số kỹ thuật (điện dung, điện áp) là chìa khóa để khai thác tối đa độ bền của thiết bị. Mọi thắc mắc về ứng dụng linh kiện trong hệ thống Hybrid Inverter và năng lượng mặt trời, quý đối tác và khách hàng có thể liên hệ trực tiếp DAT Group để được đội ngũ kỹ sư chuyên môn hỗ trợ chi tiết.
