Sụt áp là gì? Nguyên nhân và cách khắc phục hiện tượng sụt áp

Tóm tắt nhanh:

• Sụt áp (Voltage Drop) là hiện tượng điện áp ở cuối đường dây thấp hơn điện áp ở đầu nguồn do tổn thất trên điện trở và điện kháng.
• Nguyên nhân chính bao gồm: Tiết diện dây dẫn quá nhỏ, chiều dài đường dây quá lớn, phụ tải tiêu thụ quá mức hoặc mối nối kém chất lượng.
• Tác hại nghiêm trọng: Gây hư hỏng thiết bị điện tử, làm giảm mô-men xoắn động cơ, tăng tổn thất điện năng và nguy cơ hỏa hoạn do phát nhiệt.
• Giải pháp khắc phục: Tăng tiết diện dây dẫn, rút ngắn khoảng cách truyền tải, lắp đặt máy ổn áp (AVR) hoặc sử dụng hệ thống tụ bù công suất.
• Trong điện mặt trời: Sụt áp trên đường dây AC có thể khiến Inverter báo lỗi điện áp lưới (Over/Under Voltage) và dừng hoạt động.

Sau khi đã nắm được tổng quan về các vấn đề cốt lõi của sụt áp, DAT Group sẽ phân tích sâu hơn về cơ chế kỹ thuật, nguyên nhân cụ thể và các giải pháp tối ưu cho hệ thống điện gia đình cũng như công nghiệp ngay dưới đây. Việc hiểu rõ bản chất của hiện tượng này giúp bạn bảo vệ thiết bị điện và tối ưu chi phí vận hành hàng tháng.

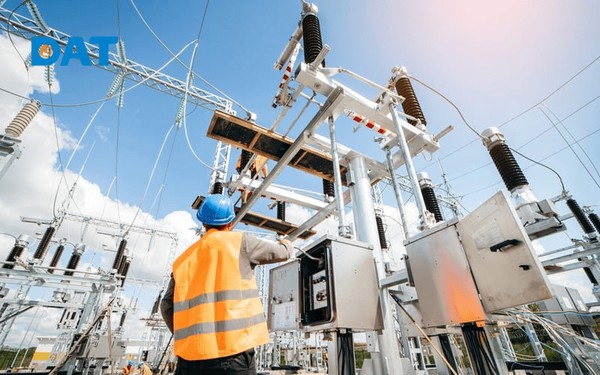

Sụt áp là gì?

Sụt áp (Voltage Drop) là sự sụt giảm trị số điện áp giữa điểm đầu và điểm cuối của một mạch điện. Trong điều kiện lý tưởng, điện áp tại tải phải bằng điện áp tại nguồn. Tuy nhiên, mọi vật liệu dẫn điện đều có điện trở nhất định. Khi dòng điện chạy qua dây dẫn, một phần năng lượng bị tiêu hao dưới dạng nhiệt trên chính dây dẫn đó, dẫn đến điện áp tại tải bị giảm xuống.

Ví dụ thực tế: Tại tủ điện tổng (CB tổng), đồng hồ đo được 220V. Tuy nhiên, tại ổ cắm ở cuối hành lang cách xa 50m, khi cắm ấm siêu tốc công suất lớn, điện áp đo được chỉ còn 200V. Khoảng chênh lệch 20V này chính là độ sụt áp.

Phân biệt các khái niệm liên quan:

• Voltage Drop (Sụt áp duy trì): Là sự giảm áp ổn định xảy ra do trở kháng của đường dây khi có dòng điện chạy qua. Nó tồn tại liên tục chừng nào tải còn hoạt động.
• Voltage Sag (Sụt áp tạm thời): Là hiện tượng điện áp giảm đột ngột (xuống dưới 90% định mức) trong khoảng thời gian rất ngắn (dưới 1 phút), thường do khởi động các động cơ lớn hoặc sự cố ngắn mạch trên lưới điện.
• Định luật Ohm: Độ sụt áp được tính theo công thức cơ bản V = I * R .Trong đó, I là cường độ dòng điện và R là điện trở của dây dẫn.

Trong kỹ thuật điện, sụt áp định mức thường được quy định không vượt quá 3% đến 5% tùy thuộc vào loại tải và quy định cụ thể của giá điện dân dụng hiện hành.

Nguyên nhân gây ra hiện tượng sụt áp

Hiện tượng sụt áp xảy ra khi có sự mất cân bằng giữa khả năng truyền tải của dây dẫn và nhu cầu tiêu thụ điện năng của thiết bị. Về mặt kỹ thuật, tổng trở kháng (Impedance) của hệ thống bao gồm điện trở (R) và điện kháng (X) là yếu tố quyết định.

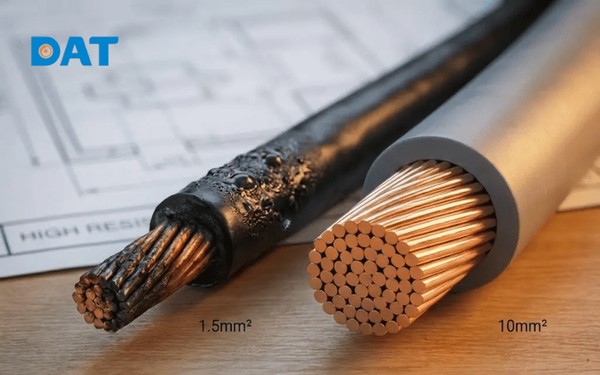

Tiết diện dây dẫn quá nhỏ

Đây là nguyên nhân phổ biến nhất trong các công trình dân dụng cũ hoặc các hệ thống tự lắp đặt không qua tính toán.

• Mối quan hệ vật lý: Điện trở (R) tỷ lệ nghịch với tiết diện dây (S). Công thức: R = rho * (L / S) . Nếu tiết diện dây quá nhỏ, điện trở sẽ rất lớn.
• Lỗi thiết kế: Nhiều thợ điện lắp đặt theo kinh nghiệm thay vì tính toán mật độ dòng điện kinh tế (A/mm2). Khi nhu cầu sử dụng thiết bị tăng thêm (lắp thêm máy lạnh, bếp từ), dây dẫn hiện hữu (thường là loại CV hoặc CVV tiết diện 1.5mm2 – 2.5mm2) không còn đáp ứng được, gây sụt áp nghiêm trọng.
• Tiêu chuẩn: Việc không tuân thủ các tiêu chuẩn lựa chọn dây dẫn dẫn đến việc dây luôn hoạt động trong tình trạng quá tải nhiệt.

Chiều dài đường dây quá lớn

Khoảng cách truyền tải càng dài, điện trở tích lũy trên dây càng tăng.

• Sụt áp tích lũy: Ngay cả khi chọn dây có tiết diện lớn, nếu quãng đường từ trạm biến áp hoặc tủ điện tổng đến tải quá xa (ví dụ trên 100m), tổng điện trở đường dây vẫn sẽ gây ra độ rơi áp đáng kể.
• Ứng dụng quy hoạch: Đây là lý do tại sao các trạm biến áp hạ thế cần được đặt ở tâm phụ tải (trung tâm khu dân cư hoặc nhà xưởng) để giảm thiểu tối đa chiều dài dây nhánh.

Công suất tải tiêu thụ vượt mức

Khi cường độ dòng điện (I) tăng lên, độ sụt áp (V = I * R ) sẽ tăng theo tỷ lệ thuận.

• Giờ cao điểm: Vào các khung giờ cao điểm, khi nhiều thiết bị công suất lớn như điều hòa, máy bơm, lò vi sóng cùng hoạt động, dòng điện tổng trên dây dẫn tăng cao đột biến, khiến áp cuối nguồn giảm mạnh.
• Khởi động động cơ: Các thiết bị có động cơ (như máy nén tủ lạnh, điều hòa) thường có dòng khởi động cao gấp 5-7 lần dòng định mức, gây sụt áp tức thời (Voltage Sag) cho toàn bộ hệ thống xung quanh.

Chất lượng mối nối không đảm bảo

Các điểm tiếp xúc điện kém là “kẻ thù thầm lặng” gây sụt áp cục bộ.

• Điện trở tiếp xúc: Mối nối bị lỏng, bị oxy hóa do môi trường ẩm ướt, hoặc sử dụng các domino nối dây kém chất lượng sẽ tạo ra một điện trở tiếp xúc rất lớn tại vị trí đó.
• Phát nhiệt: Theo định luật Joule-Lenz (Q = (I^2) * R * t ), điện trở tiếp xúc lớn sẽ sinh nhiệt cực cao, có thể làm nóng chảy vỏ nhựa và gây cháy.
• Kiểm tra: Các chuyên gia thường sử dụng thiết bị chụp ảnh nhiệt (Thermal imaging) để phát hiện các “điểm nóng” tại các điểm nối dây trong tủ điện nhằm xử lý kịp thời các nguy cơ cháy nổ.

Tác hại của sụt áp đối với hệ thống điện

Sụt áp không đơn thuần là làm đèn tối đi; nó là một sự cố điện gây thiệt hại kinh tế và đe dọa an toàn cháy nổ.

Gây hư hỏng các thiết bị điện

Các thiết bị điện tử hiện đại rất nhạy cảm với sự biến động điện áp.

• Bộ nguồn Switch mode (SMPS): TV, máy tính, bộ sạc thường sử dụng nguồn xung. Khi áp đầu vào thấp, bộ nguồn phải tăng dòng điện để duy trì công suất đầu ra, làm các linh kiện bán dẫn bị nóng quá mức, dễ dẫn đến hiện tượng ngắn mạch và cháy nổ thiết bị nghiêm trọng.
• Thiết bị chiếu sáng: Đèn LED khi gặp sụt áp sẽ bị nháy (flicker) hoặc giảm độ sáng rõ rệt, giảm tuổi thọ driver. Đèn huỳnh quang có thể không khởi động được tắc-te.

Giảm hiệu suất vận hành động cơ

Động cơ xoay chiều (AC Motor) bị ảnh hưởng nặng nề nhất bởi sụt áp.

• Giảm mô-men xoắn (Torque): Mô-men xoắn của động cơ tỉ lệ thuận với bình phương điện áp ($T \propto V^2$). Nếu điện áp giảm 10%, mô-men xoắn giảm tới 19%. Điều này khiến động cơ máy bơm, máy nén không đủ lực để khởi động hoặc chạy chậm.
• Cháy cuộn dây: Để bù đắp cho sự sụt giảm điện áp mà vẫn duy trì tải cơ học, động cơ sẽ kéo dòng điện cực lớn. Dòng điện cao sinh nhiệt làm hỏng lớp cách điện của cuộn dây đồng, dẫn đến cháy động cơ.

Tăng tổn thất điện năng vô ích

Sụt áp là biểu hiện của việc năng lượng điện bị biến thành nhiệt năng tỏa ra môi trường thay vì phục vụ thiết bị.

• Hao phí kinh tế: Người dùng vẫn phải trả tiền điện thông qua công tơ chính (đặt tại đầu nguồn), bao gồm cả lượng điện bị mất đi trên đường dây do sụt áp P_loss = (I^2) * R
• Tổn thất kỹ thuật (Technical loss): Trong công nghiệp, việc để sụt áp cao kéo dài làm tăng chi phí vận hành hệ thống một cách không đáng có.

Làm nóng dây dẫn gây cháy nổ

Đây là hệ quả nguy hiểm nhất của sụt áp do quá tải hoặc dây nhỏ.

• Nóng chảy cách điện: Nhiệt độ sinh ra trên dây dẫn vượt quá ngưỡng chịu đựng của lớp vỏ PVC (thường là 70°C) hoặc XLPE (90°C), dẫn đến lớp vỏ bị giòn, nứt hoặc nóng chảy.
• Chạm chập: Khi lớp cách điện mất tác dụng, hiện tượng chạm chập giữa các pha hoặc chạm đất xảy ra, gây hỏa hoạn. Đây là nguyên nhân hàng đầu của các vụ cháy nhà xưởng và hộ gia đình hiện nay.

Cách khắc phục sụt áp hiệu quả

Để xử lý sụt áp, cần tư duy theo hướng giải quyết gốc rễ vấn đề (hệ thống dây dẫn) trước khi sử dụng các thiết bị hỗ trợ.

Tăng tiết diện dây dẫn điện

Đây là giải pháp triệt để và an toàn nhất.

• Tính toán lại: Sử dụng bảng tra dòng điện cho phép và độ sụt áp để chọn loại dây phù hợp. Ví dụ: Thay dây 2.5mm2 bằng dây 4mm2 hoặc 6mm2 cho các trục chính.
• Dự phòng công suất: Khi cải tạo, nên tính toán dự phòng thêm 20-30% công suất để đáp ứng nhu cầu lắp đặt thiết bị trong tương lai mà không cần thay dây lần nữa.

Rút ngắn khoảng cách từ nguồn

Tối ưu hóa sơ đồ bố trí điện để giảm chiều dài dây dẫn.

• Quy hoạch lại tủ điện: Chuyển tủ điện phụ đến gần khu vực tập trung các thiết bị công suất lớn (như bếp, khu vực đặt máy giặt/sấy).
• Bố trí thiết bị: Trong nhà xưởng, các máy móc tiêu thụ điện lớn nên được đặt gần trạm biến áp hoặc tủ phân phối chính.

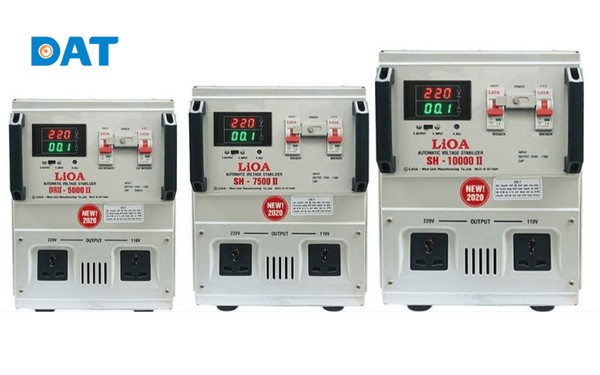

Lắp đặt thiết bị ổn áp (AVR)

Sử dụng máy ổn áp là giải pháp tình thế hiệu quả cho những nơi điện lưới yếu kinh niên.

• Cơ chế: Ổn áp (Automatic Voltage Regulator) sử dụng biến áp tự ngẫu phối hợp với mạch điều khiển để điều chỉnh chổi than hoặc rơ-le, nhằm duy trì điện áp đầu ra ổn định ở mức 220V/380V.
• Lưu ý quan trọng: Ổn áp không tự sinh ra năng lượng. Khi nó nâng áp đầu ra, nó sẽ kéo thêm dòng điện ở đầu vào. Do đó, nếu dây dẫn nguồn quá yếu, việc lắp ổn áp có thể làm sụt áp nguồn nặng hơn và gây nhảy CB.

Sử dụng tụ bù công suất

Giải pháp này chủ yếu áp dụng cho hệ thống điện công nghiệp và hộ kinh doanh có nhiều tải cảm (động cơ).

• Bù công suất phản kháng (Q): Tụ bù giúp giảm thành phần dòng điện phản kháng trên đường dây, từ đó làm giảm dòng điện tổng (I). Khi I giảm, sụt áp ($I \times R$) cũng giảm theo.
• Cải thiện hệ số Cos phi: Việc duy trì hệ số công suất Cos phi > 0.9 không chỉ giảm sụt áp mà còn giúp tránh bị phạt tiền công suất phản kháng từ điện lực.

Ảnh hưởng của sụt áp trong hệ thống điện mặt trời

Đối với hệ thống Solar, sụt áp không chỉ gây mất năng lượng mà còn là nguyên nhân trực tiếp khiến hệ thống ngừng hoạt động.

Giảm hiệu suất phát điện Solar

• Sụt áp đường DC: Điện năng từ các tấm pin mặt trời (Solar panels) truyền về Inverter qua cáp DC. Nếu sử dụng cáp không chuyên dụng hoặc tiết diện quá nhỏ, một phần lớn sản lượng điện sẽ bị tiêu tán dưới dạng nhiệt.
• Tối ưu LCOE: Sử dụng cáp DC chuyên dụng (thường là 4mm2 hoặc 6mm2 bằng đồng mạ thiếc) giúp giảm sụt áp xuống dưới 1%, tối ưu hóa chỉ số chi phí năng lượng quy dẫn (LCOE).

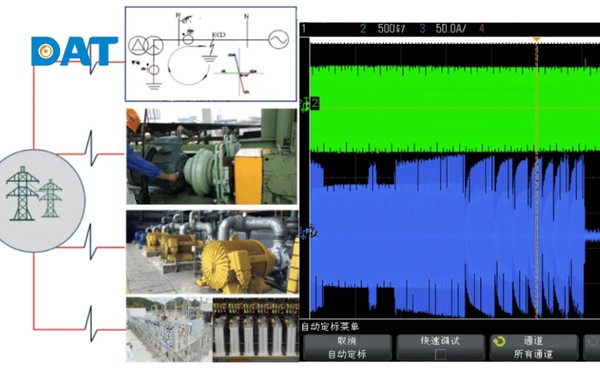

Gây lỗi ngắt kết nối Inverter

Đây là vấn đề kỹ thuật phổ biến nhất tại Việt Nam khi lắp đặt Solar ở những nơi lưới điện yếu.

• Ngưỡng bảo vệ: Các Inverter hòa lưới luôn có chức năng bảo vệ điện áp (Grid voltage sensing). Khi Inverter phát công suất đỉnh vào buổi trưa, nó phải đẩy điện áp đầu ra cao hơn điện áp lưới để đẩy điện vào hệ thống.
• Lỗi Over Voltage: Nếu đường dây AC từ Inverter về điểm hòa lưới quá dài hoặc quá nhỏ, sụt áp trên đoạn dây này sẽ khiến điện áp tại cực của Inverter tăng vọt vượt ngưỡng cho phép (thường là 253V). Lúc này, Inverter sẽ báo lỗi “Grid Over Voltage” và tự ngắt để bảo vệ.

Tăng nhiệt độ cáp DC Solar

• Môi trường khắc nghiệt: Cáp Solar thường được đi trên mái tôn hoặc trong ống dẫn ngoài trời với nhiệt độ rất cao.
• Nguy cơ hồ quang (Arc fault): Sụt áp cao kết hợp với nhiệt độ môi trường làm tăng điện trở và đẩy nhanh quá trình lão hóa cách điện. Điều này làm tăng nguy cơ phát sinh hồ quang điện DC – nguyên nhân chính gây ra các vụ cháy hệ thống điện mặt trời.

FAQ về hiện tượng sụt áp

Câu hỏi 1: Độ sụt áp cho phép là bao nhiêu?

Theo tiêu chuẩn TCVN và IEC 60364-5-52, độ sụt áp cho phép thông thường là:

• 3% đối với hệ thống chiếu sáng.
• 5% đối với các thiết bị động lực và các tải khác. Trong một số trường hợp đặc biệt (đường dây rất dài), mức này có thể nới lỏng lên 6-8% nhưng không khuyến khích.

Câu hỏi 2: Sụt áp có làm tăng tiền điện không?

Có. Sụt áp làm tăng tiền điện vì hai lý do:

1. Năng lượng bị lãng phí do tỏa nhiệt trên đường dây (I^2R).
2. Các thiết bị như tủ lạnh, máy lạnh khi hoạt động ở điện áp thấp sẽ có hiệu suất kém, phải chạy lâu hơn để đạt được nhiệt độ yêu cầu, dẫn đến tổng điện năng tiêu thụ (kWh) tăng lên.

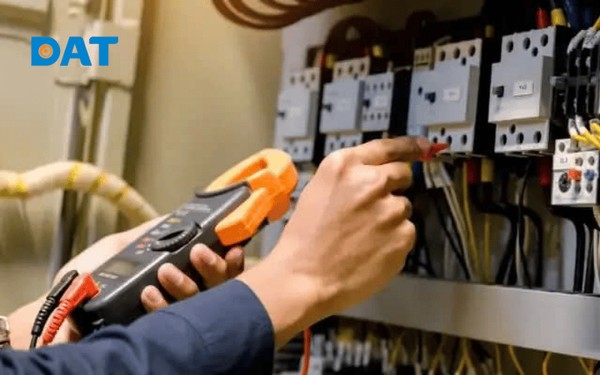

Câu hỏi 3: Làm sao để đo độ sụt áp tại nhà?

Bạn có thể sử dụng đồng hồ vạn năng (Multimeter) theo các bước:

1. Đo điện áp tại CB tổng khi không dùng tải nặng.
2. Bật các thiết bị công suất lớn (máy lạnh, máy bơm, bếp điện).
3. Đo điện áp tại ổ cắm xa nhất.
4. Lấy giá trị (1) trừ giá trị (3). Nếu chênh lệch > 10V (cho hệ 220V), hệ thống đang bị sụt áp cần xử lý.

Câu hỏi 4: Sụt áp và sụt áp tạm thời khác nhau thế nào?

• Sụt áp (Voltage Drop): Do nội tại hệ thống (dây nhỏ, đường dài), mang tính chất cố định khi tải hoạt động.
• Sụt áp tạm thời (Voltage Sag/Dip): Do các yếu tố đột biến như khởi động động cơ lớn, sét đánh vào đường dây, hoặc sự cố trên lưới điện quốc gia. Nó diễn ra trong vài chu kỳ điện (mili giây đến vài giây).

Câu hỏi 5: Dây nhôm hay dây đồng dễ bị sụt áp hơn?

Dây nhôm dễ bị sụt áp hơn. Điện trở suất của nhôm cao hơn đồng khoảng 1.6 lần. Do đó, để có cùng một độ sụt áp như dây đồng, dây nhôm phải có tiết diện lớn hơn ít nhất 1.6 lần. Ngoài ra, mối nối dây nhôm dễ bị oxy hóa hơn, làm tăng điện trở tiếp xúc theo thời gian.

Tổng kết: Hiện tượng sụt áp không chỉ ảnh hưởng đến hiệu suất của các thiết bị điện mà còn tiềm ẩn nguy cơ mất an toàn hệ thống và lãng phí tài chính. Việc tính toán tiết diện dây dẫn chính xác ngay từ khâu thiết kế là biện pháp tối ưu nhất. Đối với các hệ thống đặc thù như điện mặt trời, việc kiểm soát sụt áp là điều kiện tiên quyết để đảm bảo hệ thống vận hành liên tục và đạt sản lượng cao nhất.

Hy vọng bài viết này đã cung cấp đầy đủ kiến thức kỹ thuật cần thiết để bạn có phương án xử lý hiện tượng sụt áp hiệu quả. Nếu bạn đang gặp vấn đề về điện áp cho hệ thống Solar hoặc nhà xưởng, hãy liên hệ với các đơn vị chuyên môn để được tư vấn kỹ thuật chuyên sâu.
