Công nghệ HJT là gì? Cấu trúc của tế bào quang điện HJT

Tóm tắt nhanh:

• Công nghệ HJT (Heterojunction Technology) là sự kết hợp giữa wafer Silicon loại N và màng Silicon vô định hình (a-Si), giúp triệt tiêu hiện tượng tái hợp điện tử.
• Cấu trúc lõi của pin HJT bao gồm 3 phần chính: Lõi Silicon đơn tinh thể loại N, lớp Silicon vô định hình siêu mỏng và lớp dẫn điện trong suốt (TCO).
• Điểm mạnh lớn nhất của HJT là hệ số nhiệt độ cực thấp (-0.26%/°C) và điện áp hở mạch (Voc) vượt ngưỡng 750mV.
• Công nghệ này loại bỏ hoàn toàn suy giảm công suất do ánh sáng (LID) và có hệ số song diện (Bifaciality) đạt tới 95%.
• Quy trình sản xuất HJT cực kỳ tinh gọn với chỉ 4 công đoạn chính, tuy nhiên rào cản hiện tại nằm ở chi phí đầu tư thiết bị và vật liệu bạc.

Để hiểu rõ hơn vì sao các tập đoàn năng lượng lớn đang dần chuyển dịch từ PERC sang nền tảng tiếp giáp dị thể, chúng ta cần phân tích sâu vào bản chất vật lý cũng như cấu trúc lớp phủ của loại tế bào quang điện này. Sự tối ưu ở mức độ nanomet chính là chìa khóa tạo ra mức hiệu suất vượt trội.

Công nghệ HJT là gì?

Công nghệ HJT (Heterojunction Technology – Tiếp giáp dị thể), được phát triển lần đầu tiên vào những năm 1980 bởi tập đoàn Sanyo (Nhật Bản), là phương pháp chế tạo tế bào quang điện bằng cách kẹp một tấm wafer Silicon đơn tinh thể loại N (N-type) ở giữa các lớp màng mỏng Silicon vô định hình (amorphous silicon – a-Si). Bản chất của cấu trúc này là tạo ra một “bẫy” dòng điện hiệu quả, giải quyết triệt để bài toán suy hao do tái hợp hạt mang điện (recombination loss) thường gặp trên các dòng pin truyền thống.

Thay vì tạo ra lớp tiếp giáp P-N bằng cách khuếch tán nhiệt độ cao trực tiếp trên bề mặt wafer nguyên khối, HJT sử dụng các màng mỏng vật liệu khác biệt về cấu trúc tinh thể để phủ lên bề mặt. Sự khác biệt về dải năng lượng (bandgap) giữa Silicon tinh thể và Silicon vô định hình tạo ra một rào cản tự nhiên, ngăn chặn các electron quay trở lại trạng thái ban đầu, từ đó tối đa hóa lượng điện năng thu được.

Cấu trúc của tế bào quang điện HJT

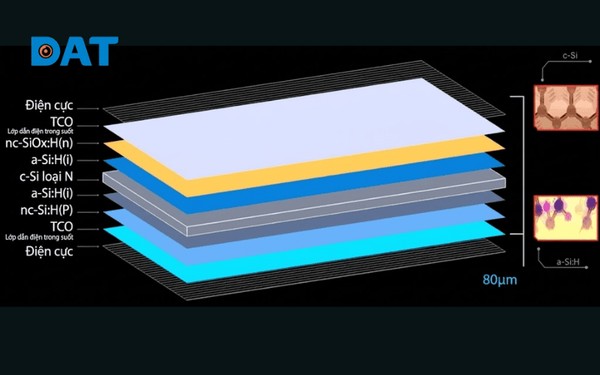

Kiến trúc của một tế bào HJT mang tính đối xứng cao, được thiết kế để tối ưu hóa khả năng hấp thụ ánh sáng từ cả hai mặt. Cấu trúc này bao gồm 3 thành phần cốt lõi:

Lõi Silicon đơn tinh thể loại N

Wafer Silicon đơn tinh thể loại N (N-type monocrystalline) đóng vai trò là lớp đế nền (substrate) chịu màng và là khu vực chính để hấp thụ photon sinh ra hạt mang điện.

Việc sử dụng wafer loại N thay vì loại P mang lại lợi thế tuyệt đối về độ tinh khiết. Do được pha tạp phốt pho (Phosphorus) thay vì Boron, lõi loại N hoàn toàn không xuất hiện cặp liên kết Boron-Oxygen dưới tác động của ánh sáng. Điều này giúp tế bào HJT triệt tiêu hoàn toàn hiện tượng suy giảm hiệu suất do ánh sáng (LID – Light Induced Degradation). Đồng thời, nền tảng N-type giúp thời gian sống của các hạt mang điện (carrier lifetime) kéo dài hơn đáng kể, tạo điều kiện để dòng điện di chuyển ra mạch ngoài thay vì bị triệt tiêu bên trong tấm pin.

Lớp Silicon vô định hình mỏng

Bao bọc hai mặt của lõi N-type là hệ thống màng mỏng Silicon vô định hình (a-Si). Hệ thống này gồm hai lớp có chức năng riêng biệt:

• Lớp thụ động hóa (Intrinsic a-Si passivation): Đây là màng Silicon vô định hình không pha tạp, siêu mỏng, tiếp xúc trực tiếp với lõi wafer. Chức năng duy nhất của nó là lấp đầy các khiếm khuyết trên bề mặt cắt của wafer, giảm thiểu tối đa tổn thất tái hợp.
• Lớp tạo trường điện (Doped a-Si): Gồm lớp a-Si pha tạp p (p-doped) ở mặt trước và lớp a-Si pha tạp n (n-doped) ở mặt sau để tạo ra điện trường phân tách các hạt mang điện.

Độ dày của các lớp này chỉ ở mức vài nanomet. Trong thực tế thi công tại nhà máy, yêu cầu về độ đồng đều là cực kỳ khắt khe, bắt buộc phải sử dụng hệ thống lắng đọng hơi hóa học tăng cường plasma (PECVD) với độ chính xác tuyệt đối.

Lớp dẫn điện trong suốt TCO

TCO (Transparent Conductive Oxide) là lớp màng oxit dẫn điện trong suốt, thường là Indium Tin Oxide (ITO), được phủ ngoài cùng ở cả hai mặt tế bào.

Do lớp Silicon vô định hình dẫn điện rất kém, lớp TCO có nhiệm vụ thu thập dòng điện trên toàn bộ bề mặt và truyền tới các dải ruy-băng bạc (busbar) mà không cản trở ánh sáng đi vào lớp lõi. Lớp TCO thay thế cho việc in trực tiếp các điện cực kim loại dày, tối ưu hóa khả năng xuyên thấu quang học.

Đây là lỗi rất phổ biến trong quá trình gia công module:

• Nếu nhiệt độ ép màng (lamination) không chuẩn xác, lớp TCO rất dễ bị nứt tế vi (micro-cracks).
• Thao tác dán keo hàn hoặc dải dẫn điện không đồng đều có thể gây bong tróc lớp TCO, làm tăng điện trở chuỗi và tạo ra các điểm nóng (hotspot) khi vận hành thực tế.

Nguyên lý hoạt động của pin mặt trời HJT

Tế bào HJT hoạt động dựa trên cơ chế hấp thụ photon và phân tách hạt mang điện, tương tự như nguyên lý của hiệu ứng quang điện nhưng ở mức độ tinh vi hơn.

Điểm khác biệt của HJT nằm ở cách dòng điện được dẫn ra ngoài. Lớp thụ động hóa intrinsic a-Si hoạt động như một lớp đệm hoàn hảo, ngăn chặn các electron và lỗ trống tái hợp ngay tại bề mặt. Nhờ đó, các hạt mang điện di chuyển trơn tru qua lớp doped a-Si, đi vào lớp TCO và tập trung tại các điện cực.

Sự xuất sắc của lớp passivation trong cấu trúc HJT giúp đẩy điện áp hở mạch (Vo) vượt lên trên mức 750mV. Theo báo cáo thử nghiệm từ Viện Nghiên cứu Năng lượng Mặt trời Fraunhofer ISE, việc kiểm soát tốt tổn thất tái hợp ở bề mặt tiếp xúc chính là ranh giới vật lý giúp HJT vượt qua các giới hạn hiệu suất của các thế hệ pin cũ.

Ưu điểm vượt trội của công nghệ HJT

Hiệu suất chuyển đổi năng lượng tối ưu

Nhờ cấu trúc tiếp giáp dị thể và khả năng thụ động hóa bề mặt vượt trội, hiệu suất chuyển đổi tế bào thương mại của HJT hiện đạt ngưỡng 25% – 26%, và hiệu suất module dễ dàng vượt mức 23%. Thiết kế đối xứng giúp thu nhận quang phổ rộng hơn, biến HJT thành nền tảng tối ưu nhất cho diện tích lắp đặt giới hạn.

Hệ số nhiệt độ cực thấp

HJT sở hữu hệ số nhiệt độ về công suất cực kỳ ấn tượng, dao động ở mức -0.26%/°C.

Đa số trường hợp khi vận hành thực tế tại các vùng có khí hậu nắng nóng khắc nghiệt (như miền Trung và miền Nam), nhiệt độ bề mặt tấm pin có thể lên tới 65°C – 70°C. Đối với dòng pin PERC thông thường (hệ số nhiệt độ -0.35%/°C), mức sụt giảm công suất tại 65°C có thể lên tới hơn 14%. Trong khi đó, tấm pin HJT chỉ suy giảm khoảng 10.4%. Sự chênh lệch 3-4% sản lượng tức thời này tạo ra khác biệt rất lớn về dòng tiền dự án trong suốt vòng đời hệ thống.

Tỷ lệ phát điện mặt sau cao

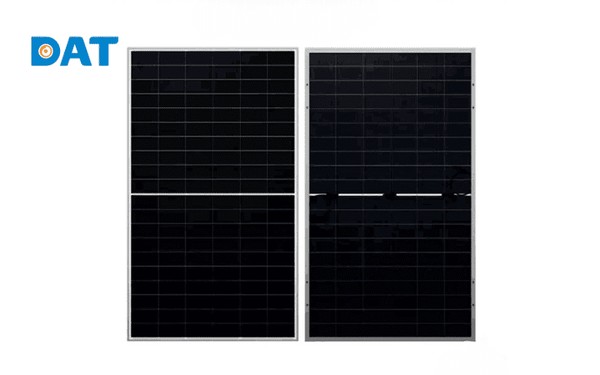

Hệ số song diện (Bifaciality factor) của pin HJT đạt từ 90% đến 95%, mức cao nhất trên thị trường quang điện hiện nay (so với PERC chỉ khoảng 70% và TOPCon khoảng 80-85%).

Với thiết kế tế bào đối xứng hoàn toàn, mặt sau của pin HJT có khả năng chuyển đổi ánh sáng tán xạ thành điện năng gần như tương đương mặt trước. Nếu bạn triển khai lắp đặt trên bề mặt mái tôn trắng (độ phản xạ ánh sáng cao) hoặc các dự án farm nền cát sáng màu, hiệu ứng Albedo được tận dụng tối đa, giúp tổng sản lượng điện phát ra thực tế của hệ thống tăng thêm từ 10% đến 15%.

Độ bền và tuổi thọ tế bào vượt trội

Tế bào HJT miễn nhiễm với hầu hết các tác nhân gây suy hao phổ biến:

• Không có nắp LID: Sử dụng wafer loại N không pha Boron, loại bỏ suy hao do ánh sáng.
• Chống PID hiệu quả: Lớp TCO dẫn điện trên bề mặt ngăn chặn sự tích tụ điện tích, hạn chế tối đa suy giảm công suất do điện áp âm (PID).

Nhờ đặc tính vật lý nguyên bản này, các nhà sản xuất Tier 1 thường áp dụng chính sách bảo hành hiệu suất tuyến tính lên tới 30 năm cho tấm pin HJT, với cam kết công suất năm thứ 30 vẫn đạt trên 85% – 88%. Đối với các chủ đầu tư, đây là điểm tựa an toàn tuyệt đối khi lập mô hình tài chính tính toán chỉ số LCOE dài hạn.

So sánh công nghệ HJT với TOPCon và PERC

Để định vị rõ hơn, dưới đây là bảng so sánh các chỉ số kỹ thuật và thương mại cốt lõi của 3 nền tảng công nghệ phổ biến nhất:

Theo đánh giá từ tổ chức kiểm định PVEL, dù chi phí CapEx ban đầu (chi phí sản xuất và giá mua tấm pin) của HJT cao hơn, nhưng nhờ số công đoạn sản xuất tinh gọn (chỉ gồm: làm sạch wafer, lắng đọng PECVD, phủ TCO, và in lưới điện cực), tỷ lệ lỗi trong dây chuyền được giảm thiểu. Quan trọng hơn, sản lượng điện tích lũy cao trong 30 năm giúp Chi phí năng lượng quy dẫn (LCOE) của các dự án dùng HJT trở nên cực kỳ cạnh tranh.

FAQ về công nghệ pin mặt trời HJT

Tại sao pin HJT có giá thành cao hơn?

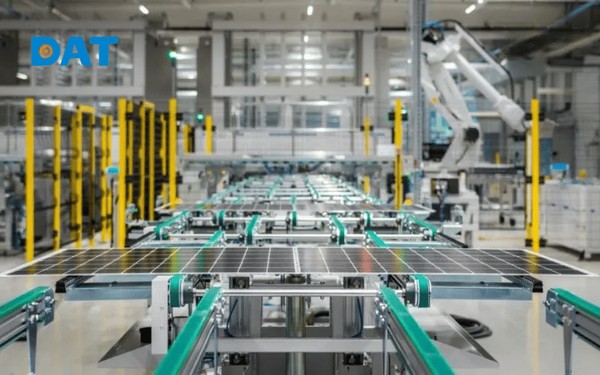

Giá thành HJT cao chủ yếu do hai nguyên nhân. Thứ nhất, chi phí đầu tư cho hệ thống máy móc lắng đọng màng mỏng (PECVD) và phủ TCO (PVD) đắt đỏ. Thứ hai, pin HJT yêu cầu sử dụng bột hồ bạc (silver paste) nhiệt độ thấp cho lưới điện cực với khối lượng nhiều hơn so với các công nghệ khác. Tuy nhiên, ngành công nghiệp đang thử nghiệm công nghệ mạ đồng (copper plating) để thay thế bạc, dự kiến sẽ giúp hạ giá thành đáng kể vào giai đoạn 2026.

Pin HJT có tương thích với Inverter cũ không?

Tấm pin HJT tương thích hoàn toàn với các dòng string inverter và central inverter phổ biến trên thị trường. Tuy nhiên, kỹ sư thiết kế cần đặc biệt chú ý kiểm tra thông số. Do HJT có dòng ngắn mạch (Isc) và điện áp hở mạch (Voc) cao hơn pin truyền thống, cần tính toán kỹ chuỗi string để đảm bảo không vượt quá dải điện áp MPPT của inverter, đặc biệt là vào những ngày thời tiết lạnh khi Voc tăng vọt.

Công nghệ HJT có bị suy giảm bởi ánh sáng (LID) không?

Câu trả lời là hoàn toàn KHÔNG. Hiện tượng LID trên các tấm pin P-type cũ xảy ra do liên kết phức hợp giữa Boron và Oxy dưới tác động của ánh sáng. Do tế bào HJT sử dụng wafer lõi loại N được pha tạp bằng Phốt pho (Phosphorus), nguyên nhân gốc rễ hình thành liên kết Boron-Oxygen không hề tồn tại.

Tiềm năng kết hợp HJT với Perovskite là gì?

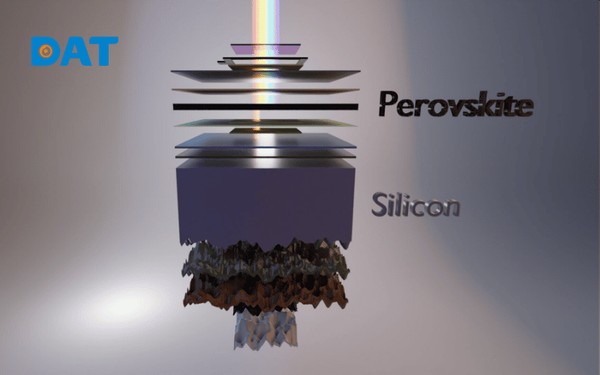

HJT được giới chuyên môn xác định là lớp đáy (bottom cell) lý tưởng nhất cho cấu trúc pin xếp chồng Tandem. Khi phủ một lớp vật liệu Perovskite (hấp thụ tốt quang phổ ánh sáng xanh) lên trên bề mặt HJT (hấp thụ tốt quang phổ đỏ và hồng ngoại), sự kết hợp này có khả năng phá vỡ giới hạn lý thuyết Shockley-Queisser của Silicon đơn lớp. Công nghệ Tandem HJT-Perovskite được dự báo sẽ sớm thương mại hóa và đạt ngưỡng hiệu suất trên 30% trong vài năm tới.

Tuổi thọ trung bình của tấm pin HJT là bao nhiêu?

Tuổi thọ vận hành thực tế của tấm pin HJT đạt từ 30 đến 35 năm. Tốc độ suy hao công suất hàng năm của công nghệ này cực kỳ thấp, thường duy trì ở mức dưới 0.375% từ năm thứ 2 trở đi. Nếu bạn đang thiết kế mô hình cho các dự án mua bán điện (PPA) dài hạn cần sự ổn định sản lượng tối đa và rủi ro thay thế thấp, HJT là sự lựa chọn mang tính chiến lược.

Tổng kết

Bản chất của công nghệ HJT là sử dụng màng Silicon vô định hình để thụ động hóa hoàn hảo lõi Silicon đơn tinh thể loại N, từ đó tối ưu hóa điện áp hở mạch và giảm thiểu suy hao tái hợp. Dù rào cản về giá thành vẫn còn tồn tại, nhưng với hệ số nhiệt độ vượt trội, tỷ lệ phát điện mặt sau lên tới 95% và tuổi thọ cam kết 30 năm, HJT đang tái định hình tiêu chuẩn về hiệu suất của ngành quang điện toàn cầu. Việc hiểu rõ cấu trúc vật lý và các đặc tính kỹ thuật cốt lõi sẽ giúp các nhà đầu tư và tổng thầu EPC đưa ra quyết định lựa chọn công nghệ chuẩn xác cho từng đặc thù dự án.
