Hiệu ứng quang điện là gì? Nguyên lý và ứng dụng thực tế
Tóm tắt nhanh
- Khái niệm: Hiệu ứng quang điện là hiện tượng ánh sáng (bức xạ điện từ) làm bứt electron ra khỏi bề mặt vật liệu hoặc giải phóng electron khỏi liên kết trong chất bán dẫn.
- Phân loại: Gồm 3 loại chính là quang điện ngoài (kim loại), quang điện trong (bán dẫn) và hiệu ứng quang điện áp (nguồn gốc của pin mặt trời).
- Cơ chế cốt lõi: Photon ánh sáng mang năng lượng truyền cho electron; nếu năng lượng đủ lớn (thắng công thoát), electron sẽ trở thành hạt tải điện tự do.
- Ứng dụng quan trọng nhất: Công nghệ điện năng lượng mặt trời (Solar PV), cảm biến tự động hóa (LDR), và các thiết bị quang điện tử công nghiệp.
- Vật liệu phổ biến: Silic (Si) là vật liệu nền tảng trong sản xuất tấm pin mặt trời nhờ hiệu suất quang điện cao và chi phí tối ưu.
Sau khi đã nắm được tổng quan về bản chất và tầm quan trọng của hiện tượng này, chúng ta cần đi sâu vào chi tiết kỹ thuật để hiểu rõ cách thức ánh sáng chuyển hóa thành điện năng. Từ những thí nghiệm sơ khai của Albert Einstein đến các trang trại điện mặt trời quy mô lớn hiện nay, hiệu ứng quang điện đã trở thành trụ cột của ngành năng lượng tái tạo. Để hiểu rõ hơn về cơ chế vận hành, DAT Group sẽ phân tích chi tiết các loại hình quang điện và nguyên lý hoạt động của chúng ngay sau đây.
Hiệu ứng quang điện là gì?

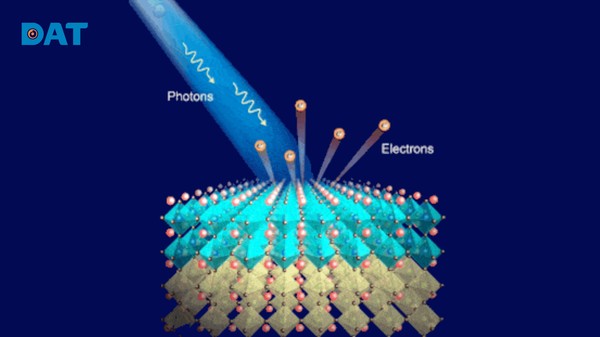

Hiệu ứng quang điện (Photoelectric Effect) là một hiện tượng vật lý lượng tử, xảy ra khi các electron bị bắn ra khỏi bề mặt hoặc giải phóng khỏi liên kết phân tử của một khối vật chất sau khi hấp thụ năng lượng từ các bức xạ điện từ bước sóng ngắn (như ánh sáng nhìn thấy, tia tử ngoại/UV, hoặc tia X).
Theo thuyết lượng tử ánh sáng được phát triển bởi nhà vật lý thiên tài Albert Einstein vào năm 1905 (công trình giúp ông giành giải Nobel Vật lý năm 1921), ánh sáng không chỉ truyền đi dưới dạng sóng điện từ mà còn tồn tại dưới dạng các dòng hạt năng lượng rời rạc gọi là Photon (hay lượng tử ánh sáng).
Các đại lượng entity cấu thành hiện tượng:
- Năng lượng Photon (E): Hạt lượng tử mang năng lượng phụ thuộc vào tần số (f) hoặc bước sóng (lambda) của chùm bức xạ.
- Hạt Electron (e): Hạt mang điện tích âm tồn tại ở các lớp vỏ electron hoặc dải hóa trị (Valence Band) của nguyên tử vật liệu.
- Công thoát (A): Mức năng lượng tối thiểu (tính bằng đơn vị electronvolt – $eV$) mà một electron cần hấp thụ để bứt ra khỏi lực liên kết coulomb của hạt nhân vật liệu.
- Giới hạn quang điện (lambda_0): Bước sóng cực đại của ánh sáng kích thích có thể gây ra hiện tượng quang điện đối với một chất cụ thể.
Trong thực tiễn kỹ thuật công nghiệp, hiệu ứng này chính là chìa khóa vạn năng để biến đổi trực tiếp quang năng từ bức xạ mặt trời thành điện năng một chiều (DC) thông qua hệ thống tế bào quang điện (Solar Cell).
2. Phân loại các hiệu ứng quang điện

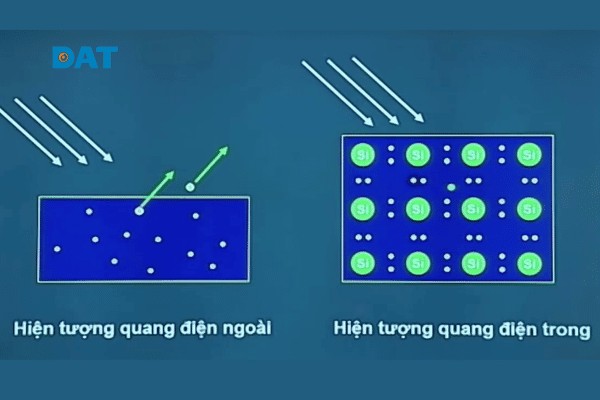

Sự phân loại hiệu ứng quang điện phụ thuộc vào hành vi chuyển dịch định hướng của electron sau khi hấp thụ năng lượng photon. Việc định danh chính xác giúp phân biệt rõ cơ chế vận hành của từng nhóm linh kiện điện tử.
2.1. Hiện tượng quang điện ngoài (External Photoelectric Effect)
Là hiện tượng khi chùm sáng kích thích chiếu vào bề mặt của một tấm kim loại, làm cho các electron ở bề mặt hấp thụ năng lượng và bứt hoàn toàn ra khỏi khối kim loại đó, bay ra ngoài khoảng không gian bao quanh để trở thành các electron tự do.
- Định luật quang điện: Hiện tượng chỉ xảy ra khi bước sóng của ánh sáng kích thích (lambda) nhỏ hơn hoặc bằng giới hạn quang điện (lambda_0) của kim loại đó
- Vật liệu đáp ứng: Các kim loại kiềm và kiềm thổ như Kẽm (Zn), Đồng (Cu), Natri (Na), Kali (K).
- Ứng dụng: Chế tạo các ống nhân quang điện (Photomultiplier tubes), tế bào quang điện chân không sử dụng trong các mạch khuếch đại tín hiệu vật lý thế hệ cũ.
Hiện tượng quang điện trong (Internal Photoelectric Effect)
Xảy ra chủ yếu ở khối vật liệu chất bán dẫn (Semiconductor). Khi photon ánh sáng chiếu vào, electron không giải phóng ra ngoài bề mặt mà chỉ bứt ra khỏi liên kết tinh thể để nhảy từ dải hóa trị (Valence Band) lên dải dẫn (Conduction Band).
- Cấu trúc hạt tải điện: Quá trình bứt phá này đồng thời giải phóng một electron tự do mang điện âm và để lại một lỗ trống (Hole – $h^+$) mang điện tích dương tại vị trí liên kết cũ. Cả electron và lỗ trống đều trở thành hạt tải điện tham gia vào quá trình dẫn điện nội bộ.
- Vật liệu bán dẫn điển hình: Silic (Si), Germanium (Ge), Chì Sunfua (PbS), Cadmium Telluride (CdTe).
- Kết quả vật lý: Làm sụt giảm mạnh điện trở suất, tăng độ dẫn điện của khối bán dẫn lên hàng nghìn lần. Đây là cơ sở nền tảng để chế tạo quang điện trở (LDR) và các linh kiện cảm biến đo dòng.
Hiệu ứng quang điện áp (Photovoltaic Effect – Hiệu ứng PV)
Đây là biến thể quan trọng nhất trong ngành Solar. Khi ánh sáng chiếu vào lớp tiếp xúc p-n, điện trường nội tại sẽ phân tách electron và lỗ trống về hai cực khác nhau, tạo ra hiệu điện thế. Đây chính là nguyên lý vận hành của mọi loại tấm pin năng lượng mặt trời hiện nay.
- Cơ chế sinh dòng: Khi các hạt photon bứt các electron thành hạt tự do tại lớp tiếp xúc, điện trường nội tại (Built-in Electric Field) của tiếp xúc p-n sẽ đẩy các electron về phía vùng bán dẫn loại n và đẩy các lỗ trống về phía vùng bán dẫn loại p. Sự phân tách hạt mang điện này tạo ra một hiệu điện thế giữa hai cực. Khi nối mạch ngoài, một dòng điện một chiều (DC) ổn định sẽ được thiết lập.
- Ứng dụng: Nguyên lý vận hành tuyệt đối của 100% các dòng pin năng lượng mặt trời hiện nay từ công nghệ Mono-PERC cho đến dòng N-Type (TopCon/HJT).
Nguyên lý và phương trình toán học Einstein
Nguyên lý hoạt động của hiệu ứng quang điện tuân thủ nghiêm ngặt định luật bảo toàn và chuyển hóa năng lượng trên cấp độ hạt lượng tử, được mô tả qua hệ thống 4 bước tiến trình:
- Hấp thụ năng lượng lượng tử: Chùm ánh sáng truyền công suất tới bề mặt Silic dưới dạng các gói năng lượng photon. Năng lượng của một photon được định lượng bằng hệ thức Max Planck:
E=hf=hcλE = hf = \frac{hc}{\lambda}
(Trong đó: $h = 6.626 \times 10^{-34} \text{ J}\cdot\text{s}$ là hằng số Planck; $c = 3 \times 10^8 \text{ m/s}$ là vận tốc ánh sáng trong chân không). - Tương tác va chạm: Mỗi photon thực hiện va chạm hoàn toàn và truyền toàn bộ năng lượng của mình cho một electron duy nhất.
- Khấu trừ công thoát:
- Nếu năng lượng lượng tử E \ A (Công thoát của vật liệu), electron lập tức bứt phá thành hạt tự do.
- Nếu E < A, electron không thể giải phóng khỏi liên kết, năng lượng photon bị hấp thụ tiêu tán dưới dạng nhiệt năng (nguyên nhân chính gây ra hiện tượng quá nhiệt và sụt giảm hiệu suất tinh thể pin).
- Thiết lập động năng tự do: Năng lượng dư thừa sau khi thắng công thoát được chuyển hóa thành động năng của electron.
Phương trình Einstein về hiệu ứng quang điện:
hf=A+12mvmax2hf = A + \frac{1}{2}mv^2_{max}
Trong đó:
- hf: Năng lượng của photon ánh sáng kích thích.
- A: Công thoát riêng của vật liệu bán dẫn/kim loại.
- \frac{1}{2}mv^2_{max}: Động năng ban đầu cực đại của electron (m là khối lượng electron, v_{max} là vận tốc cực đại).
Các ứng dụng thực tế trong công nghệ hiện đại
Hiệu ứng quang điện đã được dịch chuyển từ các phòng thí nghiệm vật lý lý thuyết trở thành cấu phần không thể thiếu trong nền công nghiệp hiện đại:
Sản xuất tấm pin mặt trời (Solar Photovoltaic Panels)
Đây là ứng dụng có quy mô thương mại và giá trị kinh tế lớn nhất toàn cầu. Các tấm pin mặt trời kết hợp hàng loạt tế bào quang điện Silic mắc nối tiếp và song song để đạt dòng điện và điện áp yêu cầu.

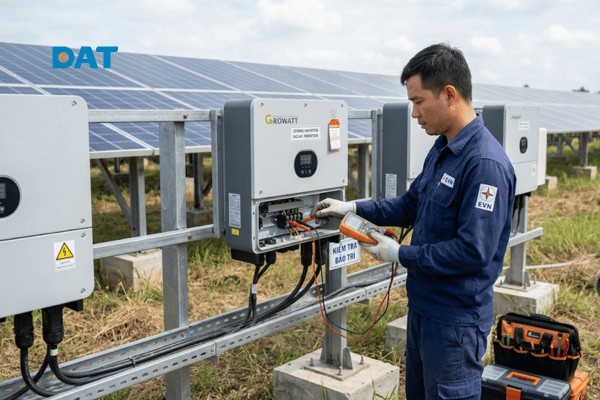

- Sự kết hợp thiết bị: Tấm pin mặt trời hấp thụ quang năng sản sinh dòng $DC$. Dòng điện này được dẫn truyền qua thiết bị biến tần Inverter (như biến tần chuỗi String Inverter hoặc Micro Inverter của các hãng danh tiếng như Huawei, Sungrow) để chuyển đổi thành dòng điện xoay chiều AC (220V/380V, tần số 50Hz hòa vào lưới điện của EVN phục vụ sinh hoạt, sản xuất.
- Hiệu quả kinh tế: Giúp các hộ gia đình và nhà xưởng tiết kiệm lên tới 80% chi phí hóa đơn tiền điện hàng tháng, giảm phát thải khí nhà kính (CO2).
Lưu ý: Mặc dù pin mặt trời vẫn hoạt động vào ngày mây mù, nhưng do mật độ photon giảm, dòng điện sản sinh sẽ thấp hơn đáng kể so với ngày nắng tiêu chuẩn. Đây là lý do tại sao các giải pháp điện mặt trời áp mái hiện đại luôn cần hệ thống giám sát thông minh để tối ưu hóa hiệu suất.
Chế tạo linh kiện quang điện trở (LDR – Light Dependent Resistor)
Quang điện trở là một dạng linh kiện bán dẫn có điện trở suất biến thiên nhạy bén dựa trên mật độ photon ánh sáng chiếu vào bề mặt.
- Cơ chế kỹ thuật: Khi trời tối hoàn toàn, do không có hiện tượng quang điện trong, mật độ hạt tải điện tự do thấp khiến điện trở linh kiện tăng cực cao (đạt ngưỡng vài MOmega). Khi đón nhận ánh sáng, điện trở lập tức sụt sụt giảm xuống mức rất thấp (chỉ còn vài trăm Omega).

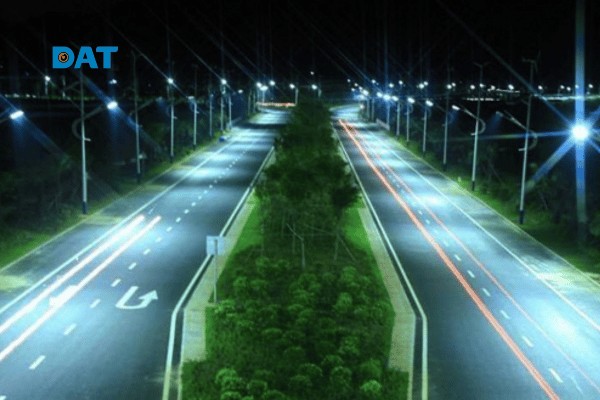

- Ứng dụng: Trở thành cảm biến kích hoạt hệ thống đèn đường thông minh tự động đóng cắt mà không cần can thiệp thủ công, linh kiện mạch đóng ngắt rơ-le báo động.
Các hệ thống cảm biến quang học và thiết bị an toàn
- Cảm biến quang điện (Photoelectric Sensor): Sử dụng cặp bộ phát và bộ thu ánh sáng (Photodiode/Phototransistor) ứng dụng rộng rãi trên băng chuyền công nghiệp để tự động đếm sản phẩm, hoặc làm cảm biến ngắt an toàn tại hệ thống cửa tự động thang máy, siêu thị.
- Hệ thống đầu báo cháy quang điện (Photoelectric Smoke Detector): Thiết bị sử dụng một chùm diode phát quang và một cảm biến quang đặt góc vuông trong buồng tối. Khi xuất hiện khói rò rỉ vào buồng, các hạt khói sẽ tán xạ ánh sáng truyền thẳng vào cảm biến quang điện, kích hoạt mạch rơ-le phát tín hiệu báo động cháy nổ. Phương pháp này nhạy và an toàn hơn hẳn công nghệ đầu báo ion bức xạ cũ.
Câu hỏi thường gặp (FAQs) về hiệu ứng quang điện
1. Hiệu ứng quang điện và hiện tượng quang nhiệt khác nhau như thế nào?
- Trả lời: Đây là hai bản chất vật lý hoàn toàn khác biệt. Hiệu ứng quang điện biến đổi trực tiếp hạt photon ánh sáng thành dòng dịch chuyển electron (điện năng) bằng chất bán dẫn. Trong khi đó, hiệu ứng quang nhiệt hấp thụ bức xạ hồng ngoại để làm dao động nhiệt các phân tử nhằm tạo ra nhiệt năng (được ứng dụng trong các dàn máy nước nóng năng lượng mặt trời thái dương năng).
2. Tại sao giàn pin mặt trời vẫn phát điện được vào những ngày trời mây mù, mưa nhỏ?
- Trả lời: Vào ngày mây mù, mật độ photon trực tiếp giảm mạnh, nhưng hệ thống pin vẫn hấp thụ được các photon từ ánh sáng tán xạ (Diffuse Radiation) xuyên qua tầng mây. Hiệu ứng quang điện áp vẫn diễn ra liên tục nhưng do số lượng electron được giải phóng ít hơn nên cường độ dòng điện ($I$) sụt giảm, dẫn tới công suất đầu ra của tấm pin chỉ đạt từ 10% đến 25% so với ngày nắng tiêu chuẩn.
3. Giới hạn hiệu suất chuyển đổi của hiệu ứng quang điện trong pin mặt trời là bao nhiêu?
- Trả lời: Về mặt lý thuyết, giới hạn hiệu suất của một tế bào quang điện một lớp tiếp xúc p-n vật liệu Silic bị chặn bởi giới hạn Shockley-Queisser ở mức tối đa khoảng 33.7%. Trong môi trường sản xuất thương mại hiện nay, các tấm pin Mono tinh thể cao cấp đạt hiệu suất thực tế từ 21% đến 23.5%. Phần năng lượng còn lại bị mất mát do phản xạ bề mặt, hiện tượng tái hợp electron-lỗ trống và sự tỏa nhiệt.
Kết luận
Hiệu ứng quang điện không dừng lại ở một định luật vật lý lý thuyết, mà chính là nền tảng kỹ thuật tối cao định hình cho cuộc cách mạng năng lượng sạch toàn cầu. Việc hiểu rõ bản chất chuyển dịch hạt mang điện giữa hiện tượng quang điện ngoài, quang điện trong và quang điện áp giúp các kỹ sư tối ưu hóa thiết kế các hệ thống điện mặt trời và mạch tự động hóa.
Với tư cách là đơn vị hàng đầu trong hệ sinh thái giải pháp năng lượng tái tạo, DAT Group nhận định việc khai thác tối đa hiệu ứng quang điện thông qua các vật liệu bán dẫn thế hệ mới kết hợp cấu trúc biến tần thông minh chính là chìa khóa vàng để tối ưu hóa hiệu suất thu hoạch năng lượng và rút ngắn thời gian hoàn vốn cho mọi dự án Solar.
