Phụ tải điện là gì? Phân loại và cách tính công suất chính xác

Tóm tắt nhanh:

• Định nghĩa: Phụ tải điện là các thiết bị tiêu thụ điện năng (biến điện năng thành nhiệt, quang, cơ năng) hoặc là công suất tiêu thụ của các hộ dùng điện.
• Bản chất kỹ thuật: Phụ tải được đặc trưng bởi các đại lượng công suất (P, Q, S), dòng điện (A) và điện áp (V).
• Phân loại chủ yếu: Theo mục đích sử dụng (sinh hoạt, công nghiệp), theo tầm quan trọng (Loại 1, 2, 3) và theo chế độ làm việc (dài hạn, ngắn hạn).
• Thông số quan trọng: Công suất định mức, điện áp định mức và hệ số công suất Cos phi.
• Nguyên tắc tính toán: Không tính tổng cộng dồn mà sử dụng hệ số nhu cầu và hệ số đồng thời để tối ưu chi phí thiết bị.
• Ứng dụng trong Solar: Phụ tải quyết định kích thước hệ thống điện mặt trời, dung lượng pin lưu trữ và tỷ lệ tự dùng điện để tối ưu chỉ số LCOE.

Sau khi đã nắm được tổng quan về vai trò và các thành phần chính của phụ tải, việc đi sâu vào chi tiết kỹ thuật là điều cần thiết. Để hiểu rõ hơn về cách vận hành và quản lý hệ thống điện hiệu quả, DAT Group sẽ phân tích chi tiết các khía cạnh từ định nghĩa, phân loại đến công thức tính toán chuyên sâu ngay sau đây.

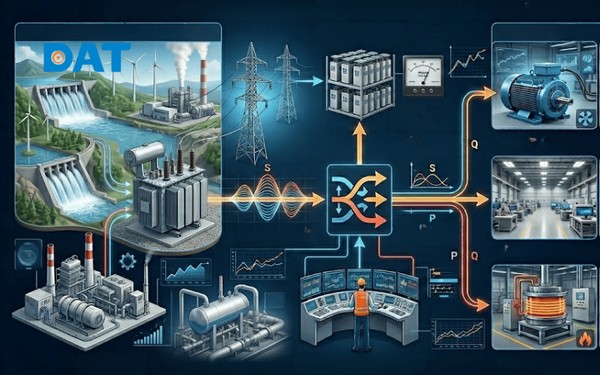

Định nghĩa về phụ tải điện trong hệ thống điện

Phụ tải điện (Electric Load) là một thành phần trong hệ thống điện tiêu thụ điện năng để chuyển hóa thành các dạng năng lượng khác như nhiệt năng (bàn là, bình nóng lạnh), quang năng (bóng đèn), hoặc cơ năng (động cơ điện).

Trong lĩnh vực kỹ thuật điện và năng lượng, phụ tải không chỉ ám chỉ thiết bị vật lý mà còn đại diện cho giá trị công suất tiêu thụ của các hộ tiêu thụ điện tại một thời điểm hoặc một khoảng thời gian nhất định. Cần phân biệt rõ “phụ tải điện” với “tải trọng” trong cơ khí; phụ tải điện tập trung vào sự tiêu thụ các đại lượng điện học:

• Công suất tác dụng (P): Đơn vị Watt (W) hoặc Kilowatt (kW), là công suất thực tế chuyển hóa thành công có ích.
• Công suất phản kháng (Q): Đơn vị Volt-Ampere Reactive (VAR) hoặc kVAR, cần thiết cho quá trình từ hóa trong các thiết bị có cuộn dây (biến áp, động cơ).
• Công suất biểu kiến (S): Đơn vị Volt-Ampere (VA) hoặc kVA, là tổng hợp hình học của P và Q, quyết định khả năng chịu tải của máy biến áp và dây dẫn.
• Dòng điện định mức (I): Đơn vị Ampere (A), là dòng điện mà phụ tải tiêu thụ khi hoạt động ở điều kiện tiêu chuẩn.
• Trở kháng (Z): Đặc tính cản trở dòng điện của phụ tải, bao gồm điện trở thuần (R) và điện kháng (X).

Việc xác định chính xác phụ tải là bước đầu tiên và quan trọng nhất trong thiết kế điện, giúp lựa chọn thiết bị bảo vệ (CB, Aptomat), tiết diện dây dẫn và công suất nguồn cấp (máy biến áp, Inverter) phù hợp, tránh lãng phí hoặc quá tải gây cháy nổ.

Phân loại phụ tải điện phổ biến nhất hiện nay

Việc phân loại phụ tải giúp kỹ sư điện đưa ra các phương án cung cấp điện tối ưu, đảm bảo độ tin cậy và tiết kiệm chi phí vận hành.

Phân loại theo mục đích sử dụng điện

Dựa trên đặc tính biến đổi năng lượng, phụ tải được chia thành:

• Phụ tải chiếu sáng (Thuần trở): Bao gồm các loại đèn sợi đốt, đèn halogen. Đặc điểm là hệ số công suất Cos phi xấp xỉ bằng 1 . Tuy nhiên, với các thiết bị hiện đại như đèn LED, bộ nguồn switching, phụ tải này làm xuất hiện sóng hài (Harmonics), gây méo dạng điện áp và ảnh hưởng đến tuổi thọ của các thiết bị nhạy cảm trong hệ thống.
• Phụ tải động lực (Cảm kháng): Chủ yếu là các loại động cơ điện trong máy bơm, máy nén khí, băng tải, điều hòa. Nhóm này có dòng khởi động lớn (gấp 5–7 lần dòng định mức) và hệ số Cos phi thường thấp (0.7–0.85), đòi hỏi phải có biện pháp bù công suất phản kháng.
• Phụ tải sinh hoạt: Tổng hợp của nhiều loại thiết bị trong gia đình. Đặc điểm là biến thiên mạnh theo thời gian và mang tính chu kỳ (cao điểm sáng/tối).

Phân loại theo tầm quan trọng cung cấp điện

Đây là tiêu chuẩn cốt yếu để thiết kế sơ đồ cấp điện và chọn nguồn dự phòng:

• Phụ tải Loại 1: Những hộ tiêu thụ mà việc ngừng cấp điện có thể gây nguy hiểm đến tính mạng con người, thiệt hại lớn về kinh tế hoặc ảnh hưởng đến an ninh quốc gia (ví dụ: Bệnh viện, trung tâm dữ liệu – Data Center, phòng điều khiển sân bay). Yêu cầu: Phải được cấp điện liên tục từ 2 nguồn độc lập trở lên và có nguồn dự phòng tại chỗ như UPS hoặc máy phát điện tự động khởi động (tủ điện ATS).
• Phụ tải Loại 2: Những hộ tiêu thụ mà việc ngừng cấp điện gây thiệt hại về kinh tế do ngừng trệ sản xuất (ví dụ: Nhà máy dệt, xưởng cơ khí lớn). Yêu cầu: Nên có 2 nguồn cấp nhưng có thể chấp nhận thời gian gián đoạn ngắn để chuyển mạch.
• Phụ tải Loại 3: Các hộ tiêu thụ không thuộc loại 1 và loại 2, việc mất điện không gây hậu quả nghiêm trọng (ví dụ: Nhà dân dụng, khu văn phòng nhỏ). Yêu cầu: Chỉ cần cấp điện từ 1 nguồn duy nhất.

Phân loại theo chế độ làm việc của thiết bị

Chế độ làm việc ảnh hưởng trực tiếp đến sự phát nóng của dây dẫn và thiết bị:

• Chế độ dài hạn: Thiết bị làm việc liên tục trong thời gian dài khiến nhiệt độ đạt trạng thái ổn định (ví dụ: Quạt điện, máy bơm nước sạch, hệ thống chiếu sáng công cộng).
• Chế độ ngắn hạn: Thời gian làm việc ngắn, chưa đủ để nhiệt độ tăng đến mức ổn định, sau đó nghỉ dài để nguội về nhiệt độ môi trường (ví dụ: Máy cắt, động cơ đóng mở cửa cuốn).
• Chế độ ngắn hạn lặp lại: Thiết bị làm việc và nghỉ luân phiên (ví dụ: Thang máy, máy hàn điểm, cần cẩu). Tiết diện dây dẫn cho nhóm này phải tính toán theo hệ số đóng điện (ĐM%).

Các đặc tính kỹ thuật quan trọng của phụ tải điện

Để quản lý phụ tải hiệu quả, cần hiểu rõ các thông số kỹ thuật ghi trên nhãn máy và cách chúng tương tác với hệ thống điện.

Công suất định mức và điện áp định mức

• Điện áp định mức (U_dm): Giá trị điện áp tối ưu để thiết bị hoạt động ổn định nhất. Nếu vận hành ở điện áp thấp hơn U_dm, mô-men xoắn của động cơ giảm mạnh, dòng điện tăng cao để bù lại công suất, dẫn đến nóng và cháy cuộn dây.
• Công suất định mức (P_dm): Công suất đầu ra lớn nhất mà thiết bị có thể cung cấp liên tục mà không bị quá nhiệt. Đối với động cơ, đây là công suất trên trục (cơ năng), nên khi tính toán công suất điện đầu vào cần chia cho hiệu suất.

Hệ số công suất Cos phi

Cos phi là tỉ số giữa công suất tác dụng (P) và công suất biểu kiến (S).

• Ý nghĩa: Cho biết mức độ sử dụng điện năng hiệu quả.
• Hệ quả: Nếu Cos phi thấp, dòng điện trong hệ thống sẽ lớn hơn mức cần thiết, gây tổn thất điện năng trên đường dây và sụt áp.
• Quy định: Các doanh nghiệp sản xuất thường phải đảm bảo Cos phi >= 0.9$. Nếu thấp hơn, điện lực sẽ áp dụng thu tiền phạt “mua công suất phản kháng” (kVAR). Giải pháp thường dùng là lắp đặt tủ tụ bù tự động.

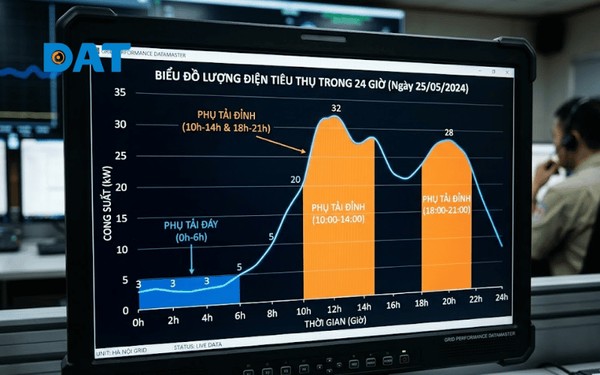

Đồ thị phụ tải điện theo thời gian (Load Profile)

Đồ thị này biểu diễn sự thay đổi của công suất tiêu thụ theo giờ trong ngày.

• Phụ tải đỉnh (Peak Load): Thời điểm tiêu thụ điện lớn nhất. Hệ thống điện phải được thiết kế dựa trên giá trị này để đảm bảo không bị quá tải.
• Phụ tải đáy (Base Load): Mức tiêu thụ tối thiểu duy trì 24/7 (ví dụ: Tủ lạnh, đèn bảo vệ, server).
• Việc phân tích Load Profile giúp người dùng dịch chuyển các phụ tải lớn sang giờ thấp điểm để tiết kiệm chi phí tiền điện (giá điện sản xuất giờ cao điểm thường đắt gấp 3 lần giờ thấp điểm).

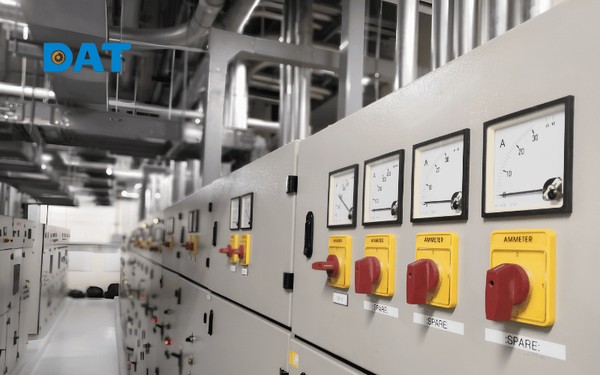

Cách tính toán công suất phụ tải điện chuẩn xác

Sai lầm phổ biến nhất trong tính toán là lấy tổng công suất tất cả thiết bị cộng lại P_tong = Tổng (P_i) . Cách này dẫn đến việc chọn máy biến áp hoặc Inverter quá lớn, gây lãng phí đầu tư cực kỳ nghiêm trọng.

Tính toán theo công suất đặt và hệ số nhu cầu

Đây là phương pháp phổ biến nhất trong thiết kế điện công nghiệp và dân dụng: P_tt = K_nc * Tổng(P_dat) Trong đó:

• P_tt : Công suất tính toán (kW).
• Tổng(P_dat) : Tổng công suất định mức của các thiết bị lắp đặt.
• K_nc: Hệ số nhu cầu. Hệ số này luôn $\leq 1$ vì thực tế không bao giờ tất cả thiết bị đều hoạt động hết công suất cùng một lúc. Ví dụ: Một văn phòng có tổng thiết bị 100kW nhưng K_nc chỉ khoảng 0.6, nghĩa là chỉ cần chọn nguồn cấp 60kW.

Tính toán theo công suất định mức

Dành cho việc lựa chọn thiết bị đóng cắt (CB) cho từng thiết bị đơn lẻ. Công thức tính dòng điện tải:

• Mạch 1 pha:I = P / (U * Cosphi * Eta)
• Mạch 3 pha: I = P / (1.732 * U * Cosphi * Eta) Dựa trên dòng điện I này, kỹ sư sẽ chọn tiết diện dây dẫn theo tiêu chuẩn TCVN hoặc IEC, thông thường mật độ dòng điện cho phép với dây đồng là 4–6 A/mm2.

Cách tính phụ tải một pha quy đổi sang ba pha

Trong các tòa nhà, phụ tải thường là 1 pha (chiếu sáng, ổ cắm) nhưng nguồn cấp là 3 pha. Việc phân bổ không đều gây ra hiện tượng lệch pha.

• Quy tắc: Quy đổi tất cả phụ tải 1 pha về cùng một cấp điện áp.
• Tính toán: Nếu phụ tải 1 pha phân bố không đều (lệch > 15%), công suất tính toán 3 pha sẽ được lấy bằng 3 lần công suất của pha có tải lớn nhất.
• Mục đích: Đảm bảo dây trung tính không bị quá tải và máy phát điện/biến áp không bị rung, nóng do mất cân bằng từ trường.

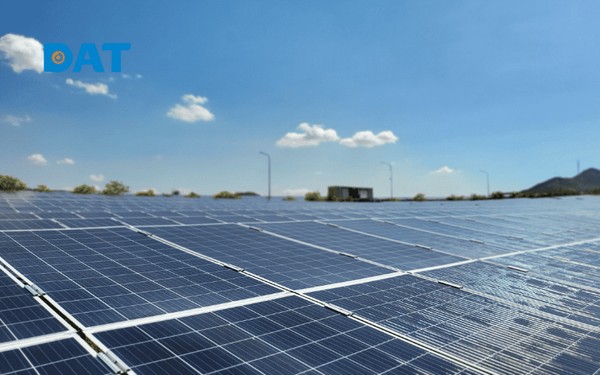

Vai trò của phụ tải trong thiết kế điện mặt trời

Trong điện mặt trời, phụ tải không chỉ là đối tượng được phục vụ mà còn là thông số đầu vào quan trọng để tối ưu hóa đầu tư.

1. Xác định tỷ lệ tự dùng (Self-consumption): Các dòng String Inverter hòa lưới hiện nay sẽ ưu tiên cấp điện cho phụ tải trước, phần thừa mới đẩy lên lưới hoặc sạc vào pin. Nếu công suất đỉnh của phụ tải lệch với đỉnh nắng (11h–13h), hiệu quả kinh tế sẽ giảm.
2. Tối ưu LCOE (Chi phí điện năng quy dẫn): Bằng cách phân tích Load Profile, DAT Group tư vấn khách hàng lắp đặt công suất pin mặt trời sao cho khớp nhất với biểu đồ tiêu thụ ban ngày, giúp rút ngắn thời gian hoàn vốn.
3. Thiết kế hệ thống lưu trữ (ESS): Dung lượng pin lưu trữ (kWh) được tính dựa trên phụ tải tiêu thụ vào ban đêm hoặc trong thời gian mất điện. Việc hiểu rõ loại phụ tải (cảm kháng hay thuần trở) giúp chọn Inverter có khả năng chịu dòng khởi động từ động cơ (Surge power) mà không bị sập hệ thống.
4. Quản lý phụ tải thông minh (Smart Load Management): Sử dụng các thiết bị IoT để tự động kích hoạt máy bơm hoặc máy sấy vào thời điểm điện mặt trời đang dư thừa, thay vì sử dụng vào ban đêm.

Các câu hỏi thường gặp về phụ tải điện

FAQ 1: Tại sao cần tính toán phụ tải chính xác trước khi thi công? Tính chính xác giúp đảm bảo an toàn cháy nổ (tránh quá tải dây dẫn) và tối ưu hóa chi phí mua thiết bị. Tính quá thấp gây nhảy CB liên tục, tính quá cao gây lãng phí tiền bạc vào dây cáp và máy biến áp dư thừa công suất.

FAQ 2: Phụ tải ảnh hưởng thế nào đến việc chọn dây dẫn? Dòng điện phụ tải I_tt là căn cứ để chọn tiết diện dây. Nếu dây dẫn quá nhỏ so với phụ tải, điện trở trên dây lớn gây sụt áp ở cuối nguồn (thiết bị yếu, đèn nhấp nháy) và tỏa nhiệt gây hỏng lớp cách điện.

FAQ 3: Làm thế nào để giảm phụ tải đỉnh (Peak Shaving) cho doanh nghiệp? Có 3 cách hiệu quả:

• Dịch chuyển thời gian vận hành các máy móc công suất lớn sang giờ thấp điểm.
• Sử dụng hệ thống pin lưu trữ điện mặt trời (BESS) để xả điện vào giờ cao điểm.
• Lắp đặt biến tần cho các động cơ lớn để giảm dòng khởi động.

FAQ 4: Hệ số đồng thời (Simultaneity Factor – K_dt) khác gì hệ số nhu cầu? Hệ số nhu cầu (K_nc) áp dụng cho một nhóm thiết bị trong một hộ dùng điện. Hệ số đồng thời (K_dt) áp dụng cho một nhóm nhiều hộ dùng điện (ví dụ 10 căn hộ trong chung cư), thể hiện xác suất các hộ cùng dùng điện tối đa vào một thời điểm. Thường K_dt < K_nc

FAQ 5: Tại sao phụ tải cảm (động cơ) gây khó khăn cho Inverter điện mặt trời hơn phụ tải thuần trở? Vì phụ tải cảm cần công suất phản kháng và có dòng khởi động cực lớn. Nếu Inverter không có khả năng chịu tải đỉnh (Peak Power) tốt, hệ thống sẽ báo lỗi quá tải ngay khi máy bơm hoặc điều hòa khởi động.

Tổng kết từ DAT Group: Hiểu rõ phụ tải điện không chỉ dừng lại ở việc đọc thông số Watt trên nhãn máy. Đó là một quá trình phân tích tổng thể về đặc tính vận hành, thời điểm tiêu thụ và sự tương tác giữa các đại lượng điện năng (P, Q, S). Đối với các hệ thống điện hiện đại, đặc biệt là điện mặt trời và lưu trữ điện năng, việc quản lý phụ tải thông minh chính là chìa khóa để đạt được hiệu quả kinh tế cao nhất và đảm bảo sự bền vững cho toàn bộ hệ thống. DAT Group luôn sẵn sàng đồng hành cùng quý khách hàng trong việc khảo sát và tính toán phụ tải chuyên sâu để đưa ra giải pháp năng lượng tối ưu nhất.
