Tủ điện ATS là gì? Cấu tạo, nguyên lý hoạt động và phân loại
Tóm tắt nhanh
- Tủ điện ATS (Automatic Transfer Switch) là hệ thống chuyển mạch tự động giữa nguồn điện chính (lưới điện) và nguồn điện dự phòng (máy phát điện hoặc điện mặt trời).
- Chức năng cốt lõi: Đảm bảo duy trì nguồn điện liên tục cho phụ tải khi nguồn điện chính gặp sự cố (mất pha, quá áp, sụt áp hoặc mất điện hoàn toàn).
- Cấu tạo chính: Gồm bộ điều khiển trung tâm (Controller), thiết bị đóng cắt cơ điện (Contactor/MCCB/ACB) và hệ thống khóa chéo (Interlock) an toàn.
- Nguyên lý vận hành: Hoạt động theo cơ chế “Break-before-Make” (Cắt trước – Đóng sau) để ngăn chặn xung đột giữa hai nguồn điện.
- Phân loại phổ biến: Chia theo thiết bị đóng cắt gồm ATS dùng Contactor (dân dụng), ATS dùng MCCB (thương mại) và ATS dùng ACB (công nghiệp nặng).
- Ứng dụng đặc biệt: Tích hợp trong hệ thống điện mặt trời Hybrid/Off-grid để quản lý nguồn ưu tiên và bảo vệ lưu trữ.
Sau khi đã nắm được tổng quan về vai trò của hệ thống chuyển nguồn tự động trong việc duy trì an ninh năng lượng, chúng ta cần đi sâu vào chi tiết kỹ thuật. Để hiểu rõ hơn về cách thức vận hành và lựa chọn loại tủ phù hợp với nhu cầu thực tế, DAT Group sẽ phân tích cụ thể các thành phần và nguyên lý kỹ thuật ngay sau đây.

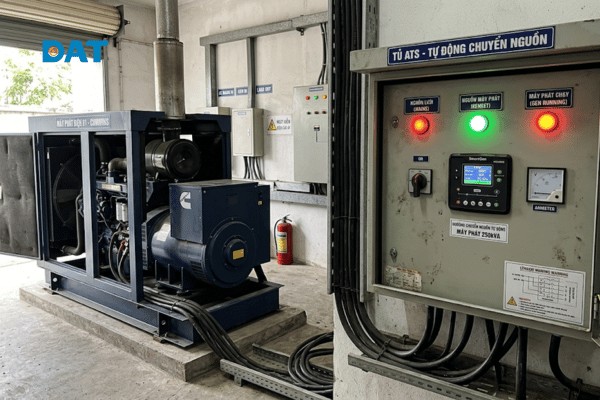

Tủ điện ATS là gì?
Tủ điện ATS (Automatic Transfer Switch – Hệ thống chuyển nguồn tự động) là phân hệ tủ chức năng trong hệ thống phân phối điện hạ thế, có nhiệm vụ tự động chuyển đổi nguồn cung cấp điện từ nguồn chính (Mains/Utility) sang nguồn dự phòng (Generator/Emergency) khi phát hiện nguồn chính xảy ra các sự cố kỹ thuật ngoài ngưỡng cho phép.
Khi nguồn điện lưới quốc gia phục hồi và đạt trạng thái ổn định định mức, hệ thống ATS sẽ tự động thực hiện quy trình chuyển tải ngược lại về lưới và ra lệnh tắt máy phát điện dự phòng sau một chu kỳ làm mát.
Khác biệt bản chất giữa ATS và MTS:
- MTS (Manual Transfer Switch – Cầu dao đảo chiều thủ công): Đòi hỏi kỹ thuật viên phải thao tác cơ học trực tiếp bằng tay trên cần gạt (như các dòng cầu dao đảo chiều 3 pha). Quá trình này gây ra độ trễ gián đoạn điện năng lớn, phát sinh hồ quang điện (Electric Arc) nguy hiểm tại bề mặt tiếp điểm nếu lực thao tác không dứt khoát.
- ATS (Automatic Transfer Switch – Hệ thống tự động): Vận hành hoàn toàn tự động thông qua mạch vi xử lý hoặc PLC phối hợp cùng các cảm biến đo lường điện áp. Thời gian chuyển mạch (Transfer Time) được tối ưu hóa chỉ tính bằng mili giây ($ms$) hoặc giây ($s$) mà không cần sự hiện diện của con người.
Các thực thể nguồn và thông số cấu thành:
- Mains (Lưới điện quốc gia): Nguồn cấp điện ưu tiên hàng đầu.
- Generator (Máy phát điện) hoặc Solar Inverter (Biến tần năng lượng mặt trời): Nguồn cấp dự phòng.
- Delay time (Thời gian trễ): Khoảng thời gian được lập trình để tránh tình trạng đóng cắt liên tục khi lưới điện chập chờn.

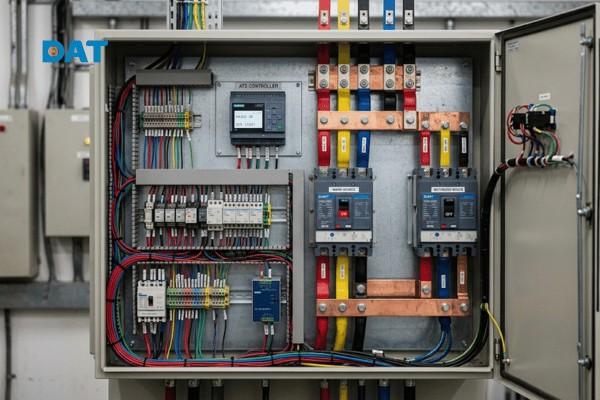

Cấu tạo chi tiết của tủ điện ATS
Một tủ điện ATS tiêu chuẩn công nghiệp đòi hỏi sự phối hợp khắt khe giữa năng lực đóng cắt dòng ngắn mạch lớn và độ tin cậy của mạch logic điều khiển.
Hệ thống đóng cắt cơ điện lực (Power Switching Devices)
Đây là các thiết bị chấp hành trực tiếp chịu dòng dòng tải định mức và dòng cắt ngắn mạch của toàn bộ hệ thống điện phía sau. Tùy thuộc vào dòng làm việc, hệ thống sử dụng:
- Contactor (Khởi động từ): Thường dùng cặp Contactor của các hãng Schneider Electric, LS, hoặc Mitsubishi.
- MCCB (Aptomat khối – Molded Case Circuit Breaker): Được tích hợp bộ truyền động động cơ (Motor Operator hay Motor Drive) để tự động xoay trục đóng cắt cần gạt.
- ACB (Máy cắt không khí – Air Circuit Breaker): Sử dụng cho hệ thống dòng lớn, trang bị motor nạp lò xo (Spring Charging Motor) cùng các cuộn đóng (Closing Coil), cuộn cắt (Shunt Trip Coil).
Cảnh báo lỗi kỹ thuật: Nếu tính toán dòng cắt ngắn mạch của thiết bị đóng cắt thấp hơn dòng ngắn mạch dự kiến của hệ thống tại điểm lắp đặt, khi xảy ra sự cố ngắn mạch, hồ quang điện năng lượng cao sẽ gây ra hiện tượng dính tiếp điểm (Welding Contacts), phá hủy thiết bị và làm mất hoàn toàn khả năng cách ly nguồn của tủ ATS.
Bộ điều khiển trung tâm (ATS Controller)
Được xem là “bộ não” điều khiển toàn bộ tiến trình logic. Các dòng tủ hiện đại thường sử dụng các bộ điều khiển kỹ thuật số chuyên dụng như SmartGen (HAT560N), Deepsea (DSE334), Socomec hoặc lập trình trực tiếp trên PLC Siemens S7-1200.
- Giám sát chất lượng điện: Liên tục đo lường các thông số True RMS của điện áp pha , điện áp dây, tần số, phát hiện tức thời các sự cố: mất pha (Phase Loss), đảo pha (Phase Reversal), sụt áp (Under Voltage), quá áp (Over Voltage), lệch pha (Phase Unbalance).
- Giao tiếp ngoại vi: Xuất tín hiệu tiếp điểm khô (Dry Contact) qua chân Remote Start để kích hoạt tủ điều khiển máy phát điện độc lập.
Cơ chế khóa chéo an toàn (Mechanical & Electrical Interlock)
Đây là thành phần bắt buộc phải có để đáp ứng tiêu chuẩn an toàn IEC 60947-6-1.
- Khóa chéo điện (Electrical Interlock): Sử dụng các tiếp điểm phụ thường đóng (NC) của thiết bị đóng cắt này để khóa mạch cấp nguồn cho cuộn hút/motor của thiết bị đóng cắt kia.
- Khóa chéo cơ khí (Mechanical Interlock): Sử dụng hệ thống thanh kết nối đòn bẩy hoặc cáp khóa chéo vật lý giữa hai thiết bị. Cơ chế này đảm bảo về mặt hình học: Không bao giờ có thể đóng cả hai thiết bị Mains và Gen cùng một lúc, ngăn ngừa tuyệt đối thảm họa ngắn mạch pha-pha giữa điện lưới và máy phát.

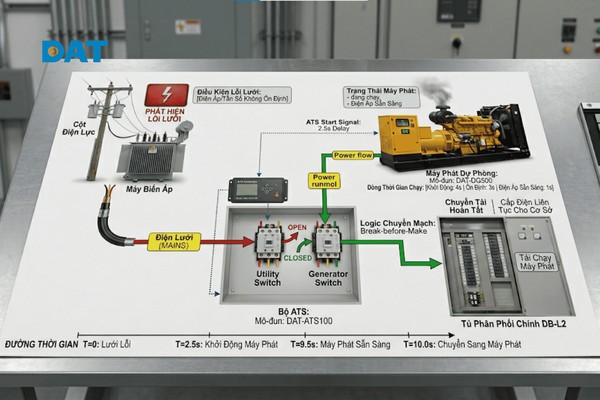

Nguyên lý hoạt động theo chu trình logic
Hệ thống điều khiển tủ ATS vận hành dựa trên nguyên tắc “Break-before-Make” (Ngắt kết nối nguồn cũ trước khi thiết lập kết nối nguồn mới) để bảo vệ an toàn cho hệ thống.
Giai đoạn điện lưới hoạt động bình thường
Khi nguồn điện lưới (Mains) ổn định, bộ điều khiển ATS điều khiển thiết bị đóng cắt phía nguồn lưới đóng lại để cấp điện cho tải.
- Duy trì trạng thái: Controller liên tục giám sát chất lượng điện lưới.
- Bảo trì nguồn dự phòng: Trong giai đoạn này, ATS thường tích hợp bộ sạc ắc quy tự động (Floating charger) để duy trì điện áp cho bình ắc quy máy phát.
- SME Insight: Theo thống kê, 80% trường hợp ATS không thể chuyển nguồn khi mất điện là do ắc quy máy phát bị hỏng hoặc cạn kiệt điện năng do bộ sạc tích hợp trong tủ ATS bị lỗi mà không được kiểm tra định kỳ.
Giai đoạn chuyển sang nguồn dự phòng
Khi lưới điện gặp sự cố (mất điện hoặc điện áp ngoài ngưỡng cho phép):
- Xác nhận sự cố: Bộ điều khiển đếm ngược một khoảng thời gian trễ (thường 1-5 giây) để xác định đây là mất điện thực sự chứ không phải sụt áp thoáng qua.
- Lệnh đề nổ: ATS xuất tín hiệu đóng tiếp điểm khô để khởi động máy phát điện.
- Khởi động nguồn dự phòng: Đợi máy phát đạt đến điện áp và tần số định mức (Warm-up timer).
- Chuyển mạch: Cắt thiết bị đóng cắt nguồn lưới -> Đóng thiết bị đóng cắt nguồn dự phòng. Lúc này tải được cấp điện từ máy phát/hệ thống lưu trữ.
Ứng dụng của tủ điện ATS trong thực tế
Tủ ATS hiện diện trong hầu hết các hạ tầng yêu cầu tính sẵn sàng của nguồn điện cao.
Tòa nhà cao tầng, Bệnh viện và Trung tâm dữ liệu
Trong môi trường này, ATS bảo vệ các “tải trọng yếu” (Critical loads). Đối với bệnh viện, đó là máy trợ thở và thiết bị phòng mổ. Đối với Data Center, ATS phối hợp với hệ thống UPS để đảm bảo máy chủ không bị khởi động lại.

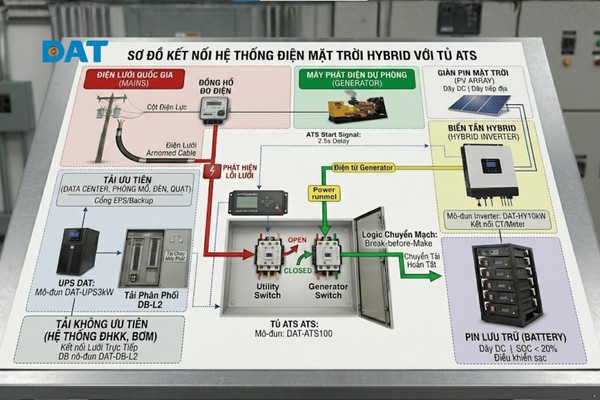

Hệ thống năng lượng mặt trời Hybrid và Off-grid
Trong kỷ nguyên xanh, ATS là thành phần không thể thiếu trong các giải pháp điện năng lượng mặt trời. Nó giúp quản lý nguồn ưu tiên: ưu tiên dùng điện từ pin lưu trữ, khi pin cạn sẽ tự động chuyển sang điện lưới hoặc gọi máy phát.
Đối với các hệ thống dân dụng, ATS giúp bảo vệ các thiết bị nhạy cảm và tối ưu hóa biện pháp tiết kiệm điện bằng cách điều phối nguồn năng lượng sạch hiệu quả.
- Tối ưu hóa nguồn: ATS ưu tiên sử dụng điện mặt trời và pin lưu trữ. Khi pin cạn (SOC thấp) và không có nắng, ATS tự động chuyển sang điện lưới hoặc kích hoạt máy phát điện.
- Bảo vệ Inverter: ATS bên ngoài giúp giảm tải cho cổng Backup (EPS) của Inverter Hybrid trong trường hợp gia đình sử dụng các thiết bị công suất quá lớn vượt quá khả năng chịu tải của Inverter.

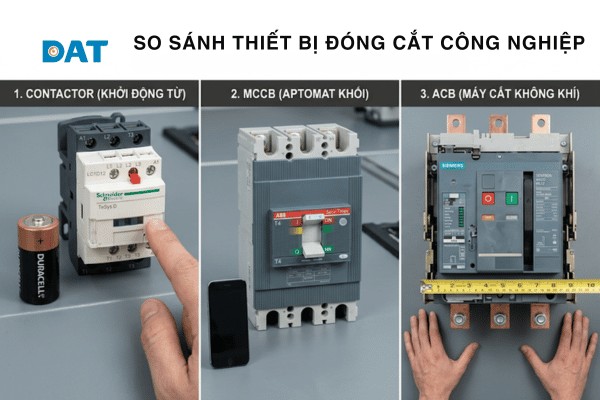

Phân loại tủ điện ATS phổ biến hiện nay
Việc phân loại ATS chính xác nhất dựa trên cấu tạo của thiết bị đóng cắt chính, vì nó quyết định khả năng chịu tải và độ bền của toàn hệ thống.
Tủ điện ATS dùng Contactor
Loại này sử dụng hai bộ khởi động từ (Contactor) được khóa chéo liên động cơ khí với nhau.
- Dải công suất: Thường dưới 100A (dân dụng, văn phòng nhỏ).
- Ưu điểm: Giá thành rẻ, kích thước nhỏ gọn, thời gian chuyển mạch rất nhanh (khoảng 50ms – 100ms).
- Nhược điểm: Độ bền cơ học không cao bằng các loại khác, tiêu tốn điện năng để duy trì cuộn hút. Nếu quá tải, tiếp điểm dễ bị nóng chảy và dính chặt vào nhau.
Tủ điện ATS dùng MCCB
Sử dụng hai Aptomat khối (MCCB) có gắn bộ truyền động motor (Motorized MCCB).
- Dải công suất: Phổ biến từ 100A đến 800A (nhà xưởng, tòa nhà chung cư).
- Ưu điểm: Tích hợp sẵn chức năng bảo vệ quá tải và ngắn mạch bằng từ nhiệt. Khả năng chịu dòng cắt (Icu) rất tốt, cực kỳ an toàn.
- Nhược điểm: Thời gian chuyển mạch chậm hơn Contactor (khoảng 1s – 2s) do phải chờ motor xoay để đóng/ngắt cần gạt.
Tủ điện ATS dùng ACB
Sử dụng Máy cắt không khí (Air Circuit Breaker) phối hợp với các bộ khóa chéo và motor nạp lò xo.
- Dải công suất: Công nghiệp nặng, trạm biến áp, từ 1000A đến 6300A.
- Ưu điểm: Chịu được dòng tải siêu lớn, khả năng dập hồ quang cực mạnh trong môi trường không khí. Độ bền cơ học cực cao, lên đến hàng chục nghìn lần đóng cắt.
- Thành phần đặc trưng: Motor nạp lò xo (Spring charging motor) giúp việc đóng cắt diễn ra dứt khoát và mạnh mẽ.
Câu hỏi thường gặp về tủ điện ATS
Tủ điện ATS khác gì với cầu dao đảo chiều MTS?
Khác biệt nằm ở tính tự động và an toàn. MTS yêu cầu thao tác thủ công bằng tay, dễ gây nguy hiểm nếu người vận hành lúng túng khi có hồ quang. ATS sử dụng cảm biến và bộ điều khiển để tự động hóa hoàn toàn, đảm bảo nguồn điện được cấp lại nhanh nhất mà không cần sự hiện diện của con người.

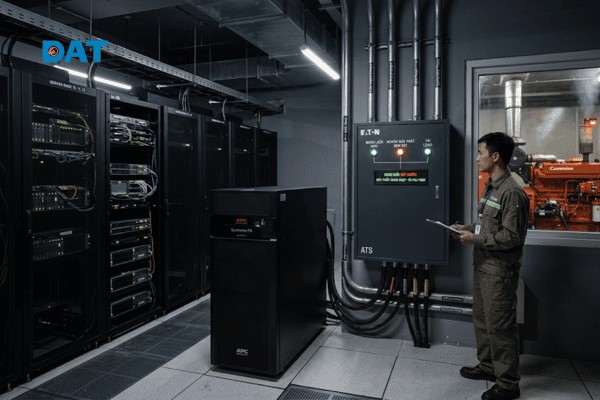

Tủ điện ATS có thay thế được bộ lưu điện UPS không?
Tuyệt đối không. ATS luôn có thời gian trễ khi chuyển nguồn (vài giây để máy phát khởi động). Trong khoảng thời gian này, điện sẽ bị mất hoàn toàn. UPS là thiết bị chuyển mạch không gián đoạn (0ms) giúp thiết bị điện tử không bị tắt nguồn. Trong các hệ thống chuyên nghiệp, ATS và UPS luôn đi cùng nhau: UPS nuôi tải trong vài giây đầu, ATS gọi máy phát điện chạy để duy trì nguồn dài hạn.
Thời gian chuyển mạch của tủ ATS là bao lâu?
Tổng thời gian mất điện khi dùng ATS bao gồm: Thời gian trễ xác nhận mất điện (1-3s) + Thời gian máy phát đề nổ và ổn định (5-15s) + Thời gian đóng cắt cơ khí (mili giây đến 2s). Tổng cộng thường dao động từ 10 – 20 giây tùy thuộc vào độ nhạy của máy phát điện.
Hệ thống điện mặt trời gia đình có cần lắp tủ ATS không?
Điều này phụ thuộc vào loại Inverter:
- Nếu dùng Inverter Hybrid có sẵn cổng EPS/Backup: Các thiết bị ưu tiên (đèn, quạt, tủ lạnh) đã được bảo vệ bởi ATS nội bộ của Inverter.
- Nếu muốn chạy các tải lớn như máy lạnh, máy bơm khi mất điện bằng máy phát: Bạn cần lắp thêm tủ ATS ngoài để tách biệt lưới điện và điều phối giữa Inverter – Máy phát – Tải một cách an toàn.
Giai đoạn phục hồi lại nguồn điện lưới
Khi điện lưới có trở lại, ATS không chuyển nguồn ngay lập tức mà thực hiện các bước:
- Kiểm tra ổn định: Theo dõi nguồn lưới trong khoảng 10-60 giây để đảm bảo lưới điện không bị chập chờn.
- Tái chuyển mạch: Ngắt thiết bị đóng cắt nguồn dự phòng -> Đóng thiết bị đóng cắt nguồn lưới.
- Làm mát (Cool-down): Đây là bước quan trọng nhất. Máy phát điện sẽ tiếp tục chạy không tải trong khoảng 1-3 phút để hạ nhiệt độ động cơ trước khi ATS phát lệnh tắt hẳn. Việc tắt máy phát ngay khi vừa ngắt tải nặng sẽ làm giảm tuổi thọ động cơ đáng kể.
Câu hỏi thường gặp (FAQs) về hệ thống tủ điện ATS
1. Tủ điện ATS có thể hoạt động thay thế hoàn toàn cho bộ lưu điện UPS được không?
- Trả lời: Tuyệt đối không. ATS vận hành bằng cơ chế đóng cắt cơ khí cơ điện, tổng thời gian mất điện gián đoạn khi chuyển nguồn (tính cả thời gian khởi động máy phát) dao động từ 10 đến 30 giây. Trong khoảng thời gian này, điện lưới bị mất hoàn toàn. Ngược lại, UPS (Uninterruptible Power Supply) sử dụng mạch nghịch lưu bán dẫn điện tử tĩnh, cho thời gian chuyển mạch bằng $0\text{ms}$ (đối với dòng True Online). Do đó, tại các hạ tầng trọng yếu như Trung tâm dữ liệu (Data Center), tủ ATS luôn kết hợp đồng hành cùng UPS: UPS chịu trách nhiệm giữ nguồn cho hệ thống máy chủ trong vài phút đầu, trong khi ATS điều khiển gọi máy phát khởi động chạy ổn định để duy trì nguồn điện dài hạn.
2. Nguyên nhân phổ biến nhất khiến hệ thống ATS không thể tự chuyển nguồn khi mất điện là gì?
- Trả lời: Theo số liệu khảo sát dịch vụ kỹ thuật hệ thống, trên 80% sự cố ATS gọi máy phát không thành công xuất phát từ cụm nguồn ắc quy khởi động của máy phát bị hỏng hoặc cạn kiệt điện năng. Nguyên nhân do mạch sạc bù tự động (Floating Charger) lắp bên trong tủ ATS bị lỗi, không duy trì được điện áp tiêu chuẩn cho bình ắc quy, hoặc do kỹ thuật viên không thực hiện quy trình kiểm tra bảo dưỡng định kỳ hệ thống nguồn nuôi điều khiển này.
Kết luận
Tủ điện ATS là một mắt xích công nghệ không thể thay thế trong hạ tầng phân phối điện năng hiện đại, đóng vai trò bảo vệ tính liên tục cho các quy trình sản xuất và sinh hoạt. Việc nắm vững cấu tạo của các dòng thiết bị đóng cắt cốt lõi (Contactor, MCCB, ACB) cũng như cấu trúc liên động khóa chéo an toàn sẽ giúp các chủ đầu tư đưa ra các giải pháp thiết kế chính xác, đảm bảo hiệu quả đầu tư tối ưu.
Là đơn vị tiên phong trong lĩnh vực tự động hóa và năng lượng tái tạo, DAT Group cam kết cung cấp các hệ thống tủ bảng điện ATS tích hợp thông minh, đáp ứng toàn diện các tiêu chuẩn khắt khe nhất về an toàn điện công nghiệp.
