IP66 là gì? Ý nghĩa chỉ số chống nước trên thiết bị điện ngoài trời

Tóm tắt nhanh

• Định nghĩa: IP66 là cấp bảo vệ chống xâm nhập theo tiêu chuẩn quốc tế IEC 60529, xác nhận thiết bị hoàn toàn chống bụi và chống được tia nước áp lực mạnh từ mọi hướng.
• Chỉ số 6 thứ nhất: Bảo vệ tuyệt đối trước sự xâm nhập của bụi bẩn (Dust-tight), hạt rắn và vật thể nhỏ.
• Chỉ số 6 thứ hai: Chống lại các tia nước có áp suất cao (Powerful water jets) với lưu lượng 100 lít/phút và áp lực 100 kPa.
• Phạm vi ứng dụng: Phù hợp nhất cho thiết bị lắp đặt ngoài trời chịu mưa bão lớn, môi trường ven biển, công trường xây dựng hoặc nhà máy nhiều bụi.
• Giới hạn: Thiết bị chuẩn IP66 không có khả năng ngâm nước; việc ngâm nước sẽ phá hủy cấu trúc ron ngăn và gây hỏng mạch điện.
• Lợi ích: Tăng tuổi thọ linh kiện, ngăn chặn hiện tượng oxy hóa, ngắn mạch và giảm chi phí bảo trì cho hệ thống điện.

Sau khi đã nắm được tổng quan về khả năng bảo vệ của chuẩn IP66, chúng ta cần đi sâu vào phân tích các thông số kỹ thuật chi tiết để hiểu rõ lý do vì sao chỉ số này trở thành tiêu chuẩn vàng cho các thiết bị vận hành trong môi trường khắc nghiệt. Từ những quy định trong tiêu chuẩn IEC 60529, DAT Group sẽ giúp bạn giải mã cấu trúc mã IP và cách lựa chọn thiết bị phù hợp nhất cho nhu cầu thực tế.

IP66 là gì?

IP66 là một cấp độ bảo vệ được quy định bởi Ủy ban Kỹ thuật Điện Quốc tế (IEC) trong bộ tiêu chuẩn IEC 60529. Ký hiệu IP (Ingress Protection) được dùng để định lượng khả năng bảo vệ của vỏ bọc thiết bị điện (enclosure integrity) chống lại sự xâm nhập của các tác nhân bên ngoài bao gồm vật rắn (bụi, cát) và chất lỏng (nước).

Tại Việt Nam, IP66 được coi là “tiêu chuẩn vàng” cho các thiết bị lắp đặt ngoài trời, nơi chịu ảnh hưởng trực tiếp từ độ ẩm và bụi bẩn. Việc sử dụng thiết bị đạt chuẩn này giúp tối ưu hóa việc khai thác quang năng mà không lo ngại hư hỏng do thời tiết khắc nghiệt.

Trong mã IP66:

• Chữ số 6 đầu tiên: Đại diện cho mức độ bảo vệ chống vật rắn (Solid protection) đạt cấp cao nhất.
• Chữ số 6 thứ hai: Đại diện cho mức độ bảo vệ chống chất lỏng (Liquid protection) ở cấp độ chịu áp lực mạnh.

Về bản chất, IP66 không chỉ là một con số marketing mà là một chứng chỉ kỹ thuật khẳng định thiết bị có cấu trúc cơ khí kín khít, sử dụng hệ thống gioăng (ron) cao su và các khớp nối chính xác để ngăn chặn hoàn toàn bụi mịn và chịu được các luồng nước cực mạnh như sóng biển hoặc vòi phun áp suất cao. Tuy nhiên, IP66 được thiết kế cho các kịch bản “tiếp xúc bề mặt” với nước, không phải kịch bản “ngập hoàn toàn”.

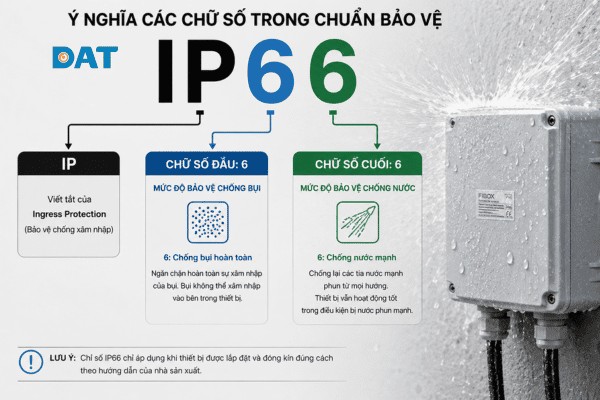

Ý nghĩa các chữ số trong chuẩn bảo vệ IP66

Việc hiểu rõ cấu trúc mã IP giúp người vận hành và kỹ sư lựa chọn đúng thiết bị theo điều kiện môi trường, tránh lãng phí chi phí đầu tư hoặc gây mất an toàn điện do dùng sai chuẩn.

Ký hiệu IP ban đầu

IP là viết tắt của Ingress Protection (Bảo vệ chống xâm nhập) hoặc đôi khi được gọi là International Protection (Bảo vệ Quốc tế). Đây là hệ thống phân loại toàn cầu giúp tiêu chuẩn hóa các mô tả về độ bền. Thay vì sử dụng những thuật ngữ cảm tính như “kháng nước nhẹ” hay “chống bụi tốt”, tiêu chuẩn IEC 60529 đưa ra các bài kiểm tra thực nghiệm khắt khe để gán con số cụ thể cho từng mức độ. Điều này giúp loại bỏ sự nhầm lẫn giữa nhà sản xuất và người tiêu dùng về khả năng thực tế của sản phẩm.

Số 6 đầu tiên: Chống bụi tuyệt đối (Dust-tight)

Chỉ số bảo vệ vật rắn được tính trên thang điểm từ 0 đến 6. Khi một thiết bị đạt mức 6, nó được xếp vào loại “Dust-tight” (Kín bụi hoàn toàn).

• Đặc điểm kỹ thuật: Trong môi trường thử nghiệm, thiết bị được đặt trong buồng kín có dòng không khí lưu thông chứa bụi mịn (talcum powder). Áp suất bên trong thiết bị được hút chân không để tạo chênh lệch áp suất với bên ngoài.
• Kết quả: Sau 8 giờ thử nghiệm, không có bất kỳ hạt bụi nào được phép lọt vào bên trong vỏ bọc.
• So sánh với IP5X: Chuẩn IP5X cho phép một lượng bụi nhỏ lọt vào miễn là nó không làm ảnh hưởng đến sự vận hành của thiết bị. Trong khi đó, IP6X yêu cầu sự ngăn chặn tuyệt đối. Điều này cực kỳ quan trọng đối với các mạch điện tử siêu nhỏ trong biến tần (inverter) hoặc camera, nơi chỉ một hạt bụi nhỏ mang điện tích cũng có thể gây đoản mạch.

Số 6 thứ hai: Chống tia nước áp lực mạnh

Thiết bị phải chịu được vòi phun có lưu lượng 100 lít/phút với áp suất 100 kPa từ mọi hướng. Thiết bị đạt IP66 có thể hoạt động dưới những trận mưa dông kinh khủng nhất. Tuy nhiên, cần lưu ý thực hiện đúng kỹ thuật lắp đặt và hệ thống tiếp địa để đảm bảo an toàn tuyệt đối khi vận hành trong môi trường ẩm ướt.

• Thông số thử nghiệm: Thiết bị phải chịu được vòi phun có đường kính họng vòi 12.5 mm.
• Lưu lượng nước: 100 lít mỗi phút (100 L/min) +/- 5%.
• Áp suất: 100 kPa ở khoảng cách 2.5 đến 3 mét.
• Thời gian: Ít nhất 3 phút từ mọi hướng lên bề mặt vỏ bọc.
• Kết luận: Thiết bị đạt IP66 có thể hoạt động dưới những trận mưa dông kinh khủng nhất hoặc chịu được việc vệ sinh bằng vòi xịt nước mạnh mà không bị thấm nước vào bên trong mạch điện. Tuy nhiên, động năng của dòng nước xịt trực tiếp khác hoàn toàn với áp suất tĩnh khi ngâm dưới nước (chuẩn IP67).

Ứng dụng của tiêu chuẩn IP66 trên thiết bị điện

IP66 được xem là “điểm ngọt” (sweet spot) trong thiết kế công nghiệp. Nó mang lại khả năng bảo vệ cực cao cho các bản mạch điện tử nhạy cảm trước độ ẩm và bụi mịn – hai tác nhân chính gây oxy hóa linh kiện – nhưng lại có chi phí sản xuất và bảo trì hợp lý hơn so với các thiết bị chịu được ngâm nước.

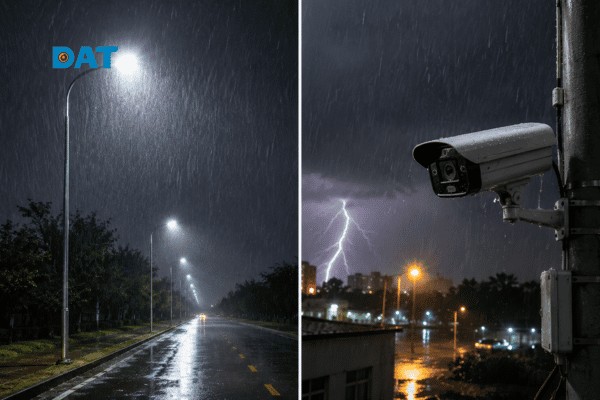

Đèn chiếu sáng ngoài trời

Đối với đèn pha LED năng lượng mặt trời hoặc đèn đường, chuẩn IP66 là yếu tố quyết định hiệu suất quang học.

• Ngăn ngừa ngưng tụ: Vỏ kín giúp hơi ẩm không lọt vào bên trong mặt kính (lens). Nếu chỉ đạt IP65, hơi nước có thể xâm nhập khi nhiệt độ thay đổi đột ngột, gây mờ kính và giảm độ sáng của chip LED.
• Bảo vệ chip LED: Ngăn chặn bụi bẩn bám trực tiếp lên bề mặt chip, giúp tản nhiệt tốt hơn và kéo dài tuổi thọ lên đến 50.000 giờ.

Camera giám sát an ninh

Camera ngoài trời thường phải đối mặt với gió lớn đẩy nước mưa vào các khe hở nhỏ.

• Vận hành 24/7: IP66 đảm bảo hệ thống mạch điều khiển PTZ (xoay ngang, dọc) không bị kẹt bởi cát bụi hoặc rỉ sét do ẩm.
• Lưu ý kỹ thuật: Một sai lầm phổ biến là người dùng tháo nắp để lắp thẻ nhớ nhưng sau đó không siết chặt các ốc vít hoặc làm lệch ron cao su. Điều này khiến chỉ số IP66 vô hiệu, dẫn đến camera bị hỏng sau cơn mưa đầu tiên.

Hệ thống điện mặt trời

Trong lĩnh vực điện mặt trời, IP66 là tiêu chuẩn tối thiểu cho các thiết bị quan trọng:

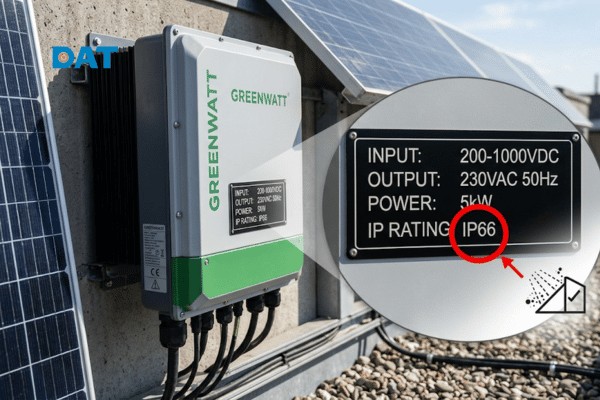

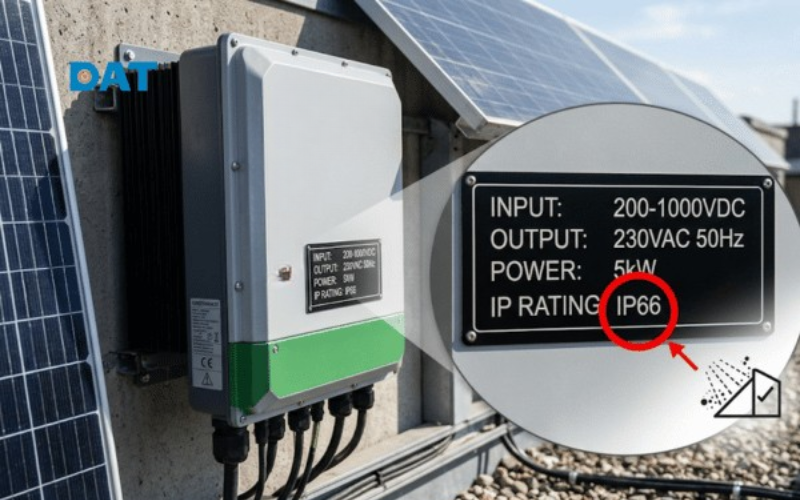

• String Inverter (Biến tần chuỗi): Các bộ Inverter cao cấp thường đạt chuẩn IP65 hoặc IP66. Với IP66, Inverter có thể lắp đặt hoàn toàn ngoài trời mà không cần mái che phụ, chịu được bụi đỏ tại các vùng như Tây Nguyên hoặc sương muối tại các vùng biển.
• Combiner Box (Tủ gom dây): Đảm bảo các kết nối không bị oxy hóa, ngăn chặn nguy cơ phóng điện hồ quang. Đây là một trong những biện pháp tiết kiệm điện và bảo vệ tài sản hiệu quả bằng cách giảm thiểu thất thoát và hư hỏng linh kiện.
• Chống tia UV: Thiết bị đạt chuẩn IP66 thường đi kèm với lớp vỏ nhựa hoặc sơn tĩnh điện chống tia cực tím, giúp ron cao su không bị lão hóa, giòn vỡ sau nhiều năm phơi nắng.

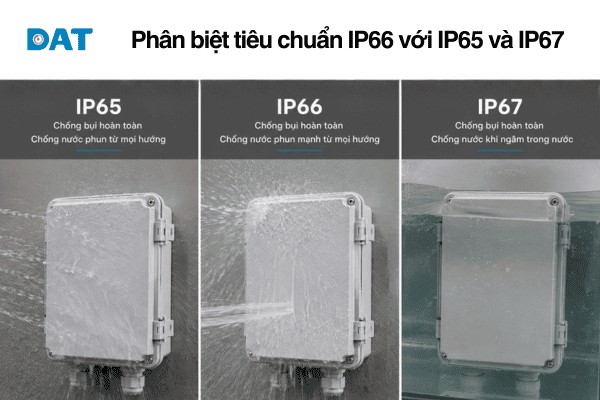

Phân biệt tiêu chuẩn IP66 với IP65 và IP67

Hiểu nhầm giữa các chỉ số này có thể dẫn đến việc hỏng hóc thiết bị hoặc đầu tư lãng phí.

Lưu ý quan trọng: Đừng mặc định rằng IP67 tốt hơn IP66 trong mọi tình huống. IP67 được kiểm nghiệm cho áp suất tĩnh (static pressure) khi chìm trong nước. Trong khi đó, IP66 được kiểm nghiệm cho động năng (dynamic energy) của dòng nước phun mạnh. Có những thiết bị đạt IP67 (ngâm được) nhưng lại bị nước xâm nhập khi xịt vòi áp lực trực tiếp do áp lực nước tập trung tại một điểm phá vỡ cấu trúc ron.

Mức độ bảo vệ của IP65

IP65 chỉ chịu được vòi phun đường kính 6.3 mm với lưu lượng nước thấp. Đây là chuẩn phổ biến cho các thiết bị gia dụng ngoài trời như ổ cắm có nắp đậy hoặc đèn sân vườn nhỏ. Nó không thể chịu được áp lực của bão lớn hoặc vòi rửa xe công suất cao.

Mức độ bảo vệ của IP66

Đây là tiêu chuẩn vàng cho công nghiệp và các hệ thống năng lượng. Với lưu lượng nước 100 lít/phút, nó tương đương với việc thiết bị chịu một xô nước lớn đổ trực tiếp vào mỗi giây. Đây là cấp độ bảo vệ cần thiết cho các thiết bị lắp đặt tại cảng biển (chống sóng đánh) hoặc các khu vực công trường xây dựng nhiều bùn đất cần rửa bằng vòi phun.

Mức độ bảo vệ của IP67

IP67 cho phép thiết bị “sống sót” khi bị rơi xuống nước hoặc ngập lụt ngắn hạn. Tuy nhiên, thiết kế kín để chịu áp suất nước ở độ sâu 1m thường làm giảm khả năng thoát nhiệt của thiết bị. Do đó, các bộ biến tần năng lượng mặt trời (Inverter) công suất lớn thường chọn IP66 để cân bằng giữa bảo vệ và tản nhiệt thay vì IP67.

Câu hỏi thường gặp về IP66

Thiết bị IP66 có chống được nước mưa không?

Có. IP66 chống được mọi loại mưa, kể cả mưa bão dữ dội nhất. Tuy nhiên, hiệu quả bảo vệ còn phụ thuộc vào hướng lắp đặt (mounting position). Các nhà sản xuất luôn khuyến cáo lắp thiết bị theo chiều dọc để nước có thể thoát đi tự nhiên theo trọng lực, không đọng lại tại các khe nối hoặc vị trí đi dây (gland).

Có thể dùng máy rửa xe áp lực cao để vệ sinh thiết bị IP66 không?

Không khuyến khích. Máy rửa xe áp lực cao thường có áp suất vượt xa mức 100 kPa của bài thử nghiệm IP66. Nếu xịt trực tiếp vào các điểm yếu như khe tản nhiệt hoặc đầu nối cáp, nước có thể bị đẩy vào bên trong. Để vệ sinh an toàn, hãy dùng vòi nước thông thường hoặc lau bằng khăn ẩm. Nếu cần dùng áp lực cao, thiết bị phải đạt chuẩn IP69K.

IP66 có dùng được ở môi trường nước biển không?

Có về khả năng chống nước, nhưng cần lưu ý về ăn mòn. Chuẩn IP66 chỉ xác nhận nước không vào bên trong thiết bị. Trong môi trường biển, hơi muối có thể ăn mòn lớp vỏ bên ngoài, làm rỉ sét ốc vít và lão hóa ron nhanh hơn. Đối với khu vực này, bạn nên chọn thiết bị đạt chuẩn IP66 đi kèm với chứng chỉ chống ăn mòn muối biển (như tiêu chuẩn C5-M).

Có thể lắp thiết bị IP66 dưới bể bơi không?

Tuyệt đối KHÔNG. Thiết bị IP66 không được thiết kế để chịu áp suất tĩnh liên tục dưới nước. Nếu ngâm nước, áp suất sẽ nén ron cao su lại, tạo khe hở cho nước len lỏi vào bo mạch. Chỉ những thiết bị đạt chuẩn IP68 mới được phép sử dụng dưới nước lâu dài.

Tổng kết

Chỉ số IP66 là một tiêu chuẩn quan trọng khẳng định sự bền bỉ của thiết bị điện trước các tác động tiêu cực của môi trường tự nhiên. Việc đầu tư vào các thiết bị đạt chuẩn này không chỉ đảm bảo hệ thống vận hành ổn định mà còn là phương án tối ưu để bảo vệ giá trị tài sản lâu dài.
