Tiếp địa (nối đất) là gì? 4 loại hệ thống nối đất phổ biến hiện nay

Tóm tắt nhanh

• Khái niệm: Tiếp địa là việc tạo ra một đường dẫn điện trở thấp (thường < 10 Ohm) để tiêu tán dòng điện dư thừa hoặc dòng rò xuống đất.
• Mục tiêu: Đảm bảo an toàn tính mạng cho người sử dụng, bảo vệ thiết bị điện tử và ổn định điện áp hệ thống.
• 4 loại hệ thống chính: Nối đất bảo vệ, nối đất chống sét, nối đất làm việc và nối đất cho hệ thống điện mặt trời.
• Tiêu chuẩn kỹ thuật: Tuân thủ nghiêm ngặt TCVN 9385:2012 và các quy định về điện trở suất của đất (Soil Resistivity).
• Thiết bị quan trọng: Cọc tiếp địa, dây thoát sét, thuốc hàn hóa nhiệt, thiết bị chống sét lan truyền (SPD) và biến tần (Inverter).
• Cảnh báo: Không dùng chung hệ thống tiếp địa chống sét với tiếp địa thiết bị nếu không có giải pháp nối đẳng thế (Equipotential Bonding).

Sau khi đã nắm được tổng quan về vai trò và các loại hình nối đất cơ bản, người dùng cần đi sâu vào chi tiết kỹ thuật của từng hệ thống. Để hiểu rõ hơn về cách vận hành và các tiêu chuẩn an toàn, DAT Group sẽ phân tích sâu các khía cạnh chuyên môn dưới đây.

1. Tiếp địa (nối đất) là gì?

Tiếp địa (hay nối đất) là quá trình thiết lập một liên kết điện có điện trở thấp nhất giữa các phần kim loại không mang điện của thiết bị với lòng đất. Đây không chỉ là cắm một thanh kim loại xuống đất, mà là giải pháp chuyển đổi năng lượng từ các sự cố rò điện hoặc quang năng dư thừa do sét đánh thành dòng điện tiêu tán an toàn vào lòng đất.

Nguyên lý hoạt động dựa trên đặc tính của dòng điện: Dòng điện luôn chọn đường đi có điện trở thấp nhất. Khi xảy ra sự cố rò điện hoặc sét đánh, hệ thống tiếp địa đóng vai trò là “con đường ưu tiên” để dòng điện thoát đi nhanh chóng, thay vì đi qua cơ thể người hoặc phá hủy linh kiện điện tử.

Các thông số kỹ thuật then chốt cần lưu ý:

• Điện trở suất của đất (Soil Resistivity): Quyết định số lượng và độ sâu của cọc tiếp địa cần thi công. Đất sét, đất ẩm có điện trở suất thấp; đất cát, đá có điện trở suất cao, khó tiêu tán điện.
• Nối đất bảo vệ (Protective Grounding): Nối các vỏ kim loại của thiết bị (như máy giặt, bếp từ, vỏ Inverter) xuống đất để triệt tiêu dòng rò.
• Nối đất làm việc (Working Grounding): Nối điểm trung tính của máy biến áp hoặc máy phát điện để tạo điểm tham chiếu điện áp không và ổn định hệ thống 3 pha.
• Liên kết đẳng thế (Equipotential Bonding): Việc nối tất cả các hệ thống tiếp địa lại với nhau thông qua thanh cái tiếp địa chung nhằm triệt tiêu sự chênh lệch điện áp giữa các thiết bị, ngăn chặn hiện tượng phóng điện ngược.

2. 4 loại hệ thống nối đất phổ biến hiện nay

Việc lựa chọn loại hệ thống nối đất phụ thuộc vào mục đích sử dụng và đặc thù của công trình. Tuy nhiên, một sai lầm phổ biến tại Việt Nam là thi công gộp chung tiếp địa chống sét và tiếp địa thiết bị mà không có van đẳng thế. Điều này gây rủi ro “backflashover” (giật ngược), khi sét đánh vào kim thu sét, điện áp cực cao có thể truyền ngược lại vỏ thiết bị điện trong nhà.

2.1 Nối đất bảo vệ thiết bị

Đây là hệ thống phổ biến nhất trong dân dụng và công nghiệp. Mục đích chính là bảo vệ người dùng khỏi nguy cơ bị điện giật khi thiết bị gặp sự cố “chạm mát” (vỏ kim loại bị nhiễm điện).

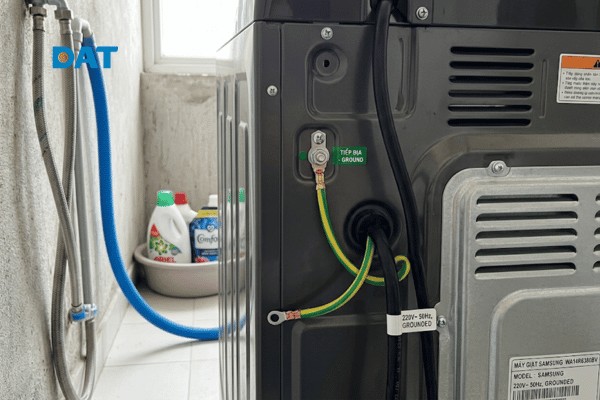

• Cấu tạo: Bao gồm dây PE (Protective Earth – màu vàng sọc xanh) nối từ vỏ thiết bị đến thanh bus tiếp địa trong tủ điện, sau đó dẫn xuống hệ thống cọc tiếp địa dưới đất.
• Cơ chế bảo vệ kép: Khi kết hợp nối đất bảo vệ với thiết bị ngắt dòng rò (RCBO hoặc RCCB), hệ thống sẽ hoạt động tối ưu. Nếu có dòng rò vượt ngưỡng (thường là 30mA), RCBO sẽ lập tức ngắt mạch nhờ sự chênh lệch dòng điện được phát hiện nhanh chóng thông qua dây tiếp địa.

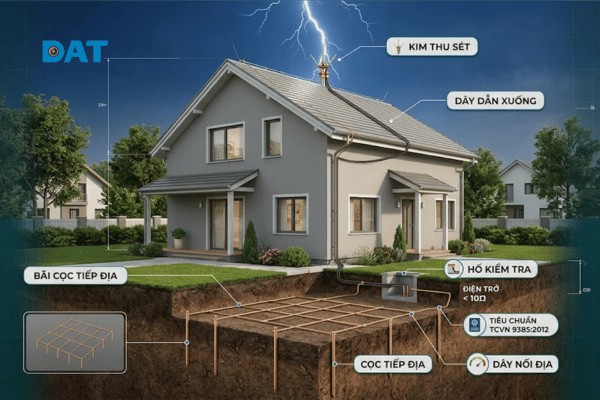

2.2 Nối đất chống sét trực tiếp

Hệ thống này được thiết kế để chịu đựng và chuyển hướng dòng điện cực lớn (lên tới hàng chục nghìn Ampe) từ các cú sét đánh trực tiếp.

• Thông số kỹ thuật: Điện trở tiếp địa bắt buộc < 10 Ohm (theo TCVN).
• Vật tư chuyên dụng:
  • Cọc tiếp địa: Thường dùng thép mạ đồng hoặc đồng nguyên chất.
  • Cáp thoát sét: Cáp đồng trần hoặc cáp bọc có tiết diện lớn (tối thiểu 50mm2 – 70mm2).

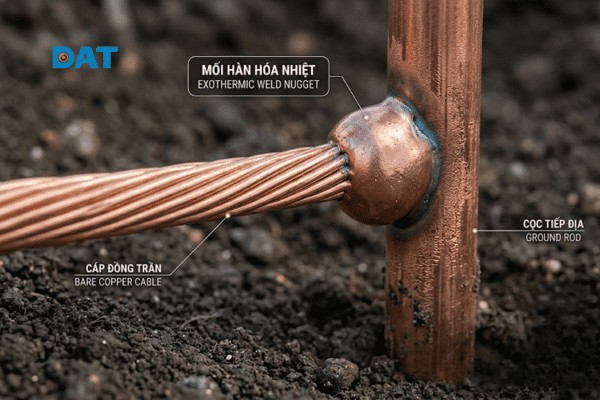

  • Mối nối: Sử dụng thuốc hàn hóa nhiệt để đảm bảo tiếp xúc vĩnh viễn, không bị oxy hóa bởi môi trường đất.
• Nguyên lý: Sét đánh vào kim thu sét (lightning rod), dòng điện đi qua cáp thoát sét và phân tán vào đất qua hệ thống cọc tiếp địa.

2.3 Nối đất làm việc hệ thống

Loại tiếp địa này chủ yếu xuất hiện tại các trạm biến áp, nhà máy điện hoặc các hệ thống sử dụng máy phát điện công suất lớn.

• Vai trò: Nối điểm trung tính (Neutral point) của cuộn dây thứ cấp máy biến áp xuống đất.
• Tác dụng:
  • Duy trì trị số điện áp pha ổn định đối với đất.
  • Ngăn chặn hiện tượng “trôi điểm trung tính” (Neutral floating) khi xảy ra mất cân bằng tải giữa các pha, bảo vệ thiết bị một pha không bị cháy do quá áp.
  • Tạo đường về cho dòng điện khi xảy ra sự cố chạm đất một pha.

2.4 Nối đất an toàn cho điện mặt trời

Đối với hệ thống PV, tiếp địa là yêu cầu bắt buộc để đảm bảo hiệu suất. Đặc biệt, trong cấu tạo bo mạch đèn năng lượng mặt trời hoặc hệ thống áp mái, tiếp địa tốt giúp:

• Triệt tiêu tĩnh điện trên khung nhôm tấm pin.

• Ngăn ngừa lỗi “Ground Fault” trên Inverter.

• Bảo vệ thiết bị trước các xung sét lan truyền.

Các bộ phận cần nối đất:

• Khung nhôm của tấm pin (Solar mounting).
• Hệ thống giá đỡ, ray nhôm.
• Vỏ nhôm của Inverter.

Tầm quan trọng: Hệ thống pin mặt trời lắp đặt trên mái cao, diện tích lớn, rất dễ tích tụ tĩnh điện hoặc bị sét lan truyền.

Cảnh báo hệ thống: Hầu hết các Inverter hiện đại sẽ báo lỗi “Ground Fault” hoặc “Isolation Fault” và dừng hoạt động nếu phát hiện hệ thống tiếp địa không đạt chuẩn hoặc dây dẫn bị hở mạch. Điều này giúp ngăn ngừa hỏa hoạn do hồ quang điện (Arc Flash).

3. Vai trò quan trọng của hệ thống tiếp địa

Nhiều người lầm tưởng tiếp địa chỉ là một biện pháp bổ sung. Thực tế, về mặt kỹ thuật, hệ thống này là “lá chắn” cuối cùng khi các lớp cách điện vật lý bị phá vỡ.

3.1 Đảm bảo an toàn cho người sử dụng

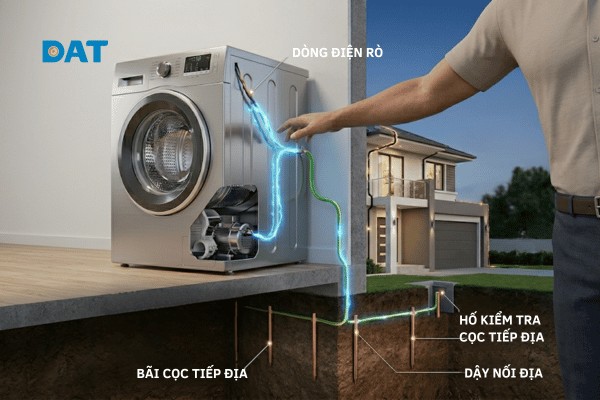

Khi con người chạm vào một thiết bị bị rò điện, cơ thể chúng ta đóng vai trò là một điện trở nối xuống đất.

• Điện trở cơ thể người (R_người): Khoảng 500 – 1000 Ohm (tùy độ ẩm da).
• Điện trở dây tiếp địa (R_đất): < 10 Ohm.
• Hệ quả: Theo định luật Ohm, dòng điện sẽ ưu tiên đi qua dây tiếp địa có điện trở cực thấp, lượng điện đi qua cơ thể người sẽ giảm xuống mức không gây nguy hiểm (dưới ngưỡng gây co thắt tim). Điều này cũng giúp triệt tiêu “điện áp bước” và “điện áp tiếp xúc” xung quanh khu vực có sự cố điện.

3.2 Bảo vệ thiết bị khi có sự cố

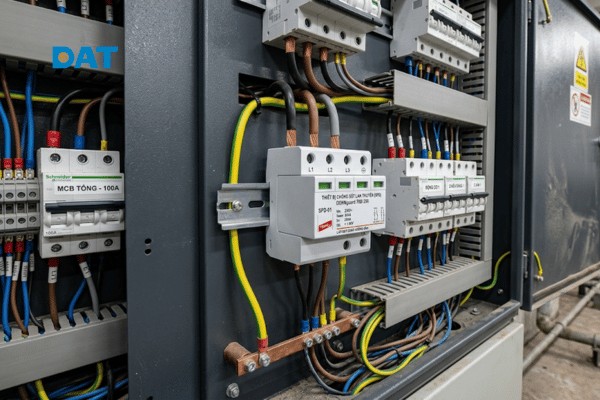

Hệ thống tiếp địa là điều kiện cần để thiết bị chống sét lan truyền (SPD) hoạt động.

• Khi có một xung điện cao áp (Surge) do sét đánh ở xa hoặc do đóng cắt lưới điện, SPD sẽ “mở” và dẫn toàn bộ năng lượng dư thừa này xuống đất qua hệ thống tiếp địa.
• Nếu không có tiếp địa tốt, SPD không thể xả xung, dẫn đến xung điện cao áp đi thẳng vào bo mạch của tivi, máy tính, Inverter và phá hủy chúng hoàn toàn.

3.3 Duy trì ổn định điện áp hệ thống

Trong hệ thống điện 3 pha 4 dây, nếu dây trung tính không được tiếp địa tốt (tiếp địa làm việc), khi tải giữa các pha không đều, điện áp của pha tải ít sẽ tăng vọt, trong khi pha tải nhiều sẽ giảm sâu. Việc tiếp địa điểm trung tính giúp giữ cho điện áp của mỗi pha so với đất luôn ổn định ở mức 220V, bảo vệ thiết bị điện dân dụng.

3.4 Giảm nhiễu điện từ cho thiết bị nhạy cảm

Các thiết bị kỹ thuật cao như máy MRI, máy CT trong y tế, server viễn thông hoặc hệ thống âm thanh Hi-end cực kỳ nhạy cảm với nhiễu EMI (nhiễu điện từ) và RFI (nhiễu tần số vô tuyến).

• Clean Earth (Tiếp địa sạch): Là hệ thống tiếp địa độc lập, thường có điện trở cực thấp (< 1 Ohm), được tách biệt với tiếp địa động lực để thu gom và tiêu tán các dòng nhiễu nhỏ nhất, đảm bảo tín hiệu dữ liệu không bị sai lệch.

4. Quy định kỹ thuật về tiêu chuẩn nối đất an toàn

Tại Việt Nam, việc thi công và kiểm tra hệ thống tiếp địa phải tuân thủ các văn bản pháp quy như TCVN 9385:2012 (Chống sét cho công trình xây dựng) và Thông tư 05/2021/TT-BCT.

Dưới đây là bảng thông số điện trở đất tiêu chuẩn (SME data):

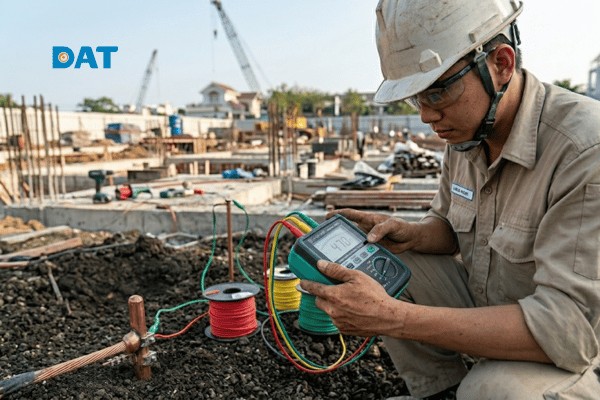

Lưu ý: Việc đo đạc phải được thực hiện bằng máy đo điện trở đất chuyên dụng sử dụng phương pháp 3 cực (3-wire method), không được dùng đồng hồ vạn năng thông thường để đo.

5. Các thiết bị bắt buộc phải lắp dây tiếp địa

Bất kỳ thiết bị nào có vỏ kim loại và hoạt động trong môi trường có độ ẩm cao hoặc công suất lớn đều tiềm ẩn nguy cơ rò điện. Phích cắm 3 chấu ra đời với chấu thứ 3 (chấu dài nhất) chính là để kết nối tiếp địa trước khi hai chấu pha tiếp xúc với nguồn điện.

5.1 Thiết bị gia dụng công suất lớn

• Bình nóng lạnh: Là thiết bị nguy hiểm nhất vì liên quan trực tiếp đến nước. Dù đã có ELCB trên dây nguồn, việc nối đất vỏ bình vẫn là bắt buộc để dự phòng trường hợp ELCB bị kẹt cơ khí không nhảy.
• Máy giặt: Môi trường nhà tắm ẩm ướt khiến vỏ kim loại máy giặt rất dễ bị nhiễm điện cảm ứng. Nối đất sẽ triệt tiêu hiện tượng tê tay khi chạm vào lồng giặt.
• Bếp từ: Các linh kiện điện tử và quạt tản nhiệt bên trong bếp từ tạo ra dòng điện rò cảm ứng khá lớn trên mặt kính và viền kim loại.

5.2 Hệ thống pin năng lượng mặt trời

DAT Group nhấn mạnh rằng tiếp địa cho hệ thống PV không chỉ là an toàn mà còn là điều kiện bảo hành của hãng sản xuất.

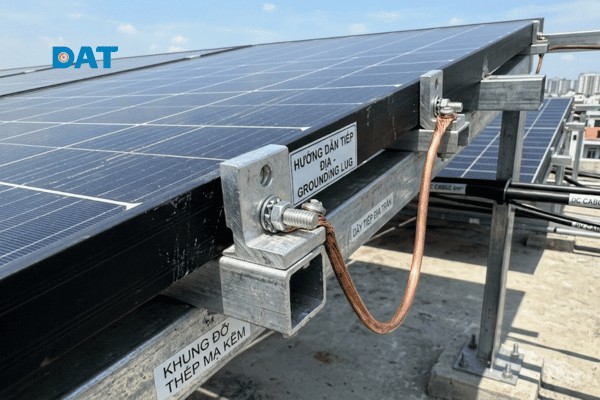

• Grounding Clips (Kẹp tiếp địa): Sử dụng các miếng đệm có răng cưa để xuyên qua lớp anode hóa của khung nhôm tấm pin, đảm bảo toàn bộ giàn pin được liên kết điện hoàn hảo.
• Phòng chống hồ quang: Tiếp địa tốt giúp giảm thiểu nguy cơ phát sinh hồ quang điện DC (DC Arc Fault) – nguyên nhân hàng đầu gây cháy nổ trong các hệ thống điện mặt trời.

5.3 Hệ thống máy chủ và viễn thông

Các trung tâm dữ liệu (Data Center) sử dụng hệ thống sàn nâng (Raised Floor) bằng kim loại. Toàn bộ chân đế sàn nâng phải được nối đẳng thế và dẫn ra hệ thống tiếp địa chung để:

• Xả tĩnh điện (ESD), bảo vệ chip và bo mạch chủ.
• Ngăn ngừa nhiễu tín hiệu đường truyền.
• Tránh hiện tượng “đất nóng” (Ground Loop) gây hư hỏng thiết bị khi có sự cố điện lưới.

6. Những câu hỏi thường gặp về tiếp địa (FAQ)

Tại sao bếp từ và máy giặt thường gây tê nếu không có tiếp địa?

Đây là hiện tượng dòng điện cảm ứng (capacitive leakage). Các cuộn cảm và tụ điện bên trong thiết bị khi hoạt động sẽ tạo ra một lượng điện tích nhỏ trên vỏ kim loại. Nếu không có dây tiếp địa để dẫn đi, dòng điện này sẽ đi qua cơ thể người khi chạm vào. Cách xử lý triệt để nhất là kéo dây tiếp địa riêng. Trong trường hợp bất khả kháng tại chung cư cũ, hãy lắp thêm RCBO độ nhạy cao (15mA – 30mA).

Cọc tiếp địa bằng đồng hay thép mạ đồng tốt hơn?

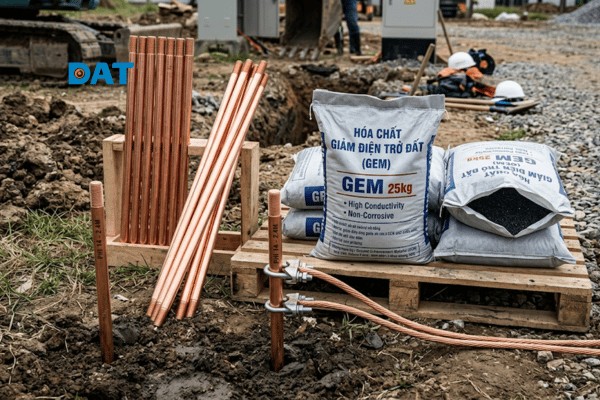

Đồng nguyên chất dẫn điện tốt hơn nhưng rất mềm, cực kỳ khó đóng sâu vào đất cứng và có giá thành rất cao, dễ bị mất trộm. Thép mạ đồng (copper-bonded) là lựa chọn tối ưu nhất trong thực tế. Nó có lõi thép cứng chịu được lực búa tạ khi đóng sâu và lớp mạ đồng dày giúp dẫn điện và chống gỉ sét tốt. Tuổi thọ trung bình của cọc thép mạ đồng đạt từ 30-50 năm.

Có thể dùng khung sắt cửa sổ làm vật nối đất được không?

Tuyệt đối KHÔNG. Đây là hành động cực kỳ nguy hiểm. Khung cửa sổ thường gắn vào tường bê tông khô, điện trở của tường rất cao, không thể tiêu tán dòng điện sự cố. Việc nối dây vào đây sẽ biến toàn bộ khung cửa thành vật mang điện. Nếu có rò điện, bất kỳ ai chạm vào cửa sổ đều có nguy cơ bị giật chết người.

Hệ thống điện mặt trời cần lưu ý gì khi làm tiếp địa?

Sai lầm lớn nhất là nối trực tiếp dây thoát sét từ kim thu sét vào khung giàn pin hoặc vỏ Inverter. Khi có sét, xung điện sẽ đi thẳng vào phá hỏng toàn bộ hệ thống PV. Nguyên tắc đúng là: Hệ thống tiếp địa chống sét và tiếp địa thiết bị phải tách biệt dưới đất (cách nhau ít nhất 5m) và chỉ được nối với nhau qua van đẳng thế (SPD chuyên dụng) để đảm bảo cân bằng điện thế nhưng không cho xung sét chạy ngược.

Bao lâu nên kiểm tra điện trở tiếp địa một lần?

Tiêu chuẩn an toàn điện yêu cầu đo kiểm 1 năm/lần, tốt nhất là trước mùa mưa bão. Điện trở đất không cố định; nó thay đổi theo độ ẩm môi trường, sự han gỉ của mối nối hoặc sự đứt ngầm của dây dẫn. Nếu trị số đo được tăng cao vượt mức cho phép, cần châm thêm hóa chất giảm điện trở (GEM – Ground Enhancement Material) xung quanh cọc tiếp địa để duy trì hiệu quả thoát điện.

Tổng kết:

Hệ thống tiếp địa đóng vai trò cốt lõi trong việc bảo vệ an toàn điện và tối ưu hóa vận hành thiết bị. Việc thực hiện đúng các biện pháp tiết kiệm điện và bảo vệ hệ thống sẽ giúp tăng tuổi thọ tài sản lâu dài.
