Cách đọc đồng hồ điện 1 pha và 3 pha chính xác

• Phân biệt loại công tơ: Cần xác định rõ công tơ đang sử dụng là loại cơ học hay điện tử, đo trực tiếp hay gián tiếp qua biến dòng để áp dụng đúng công thức.
• Nguyên tắc số đỏ: Chữ số màu đỏ (hoặc chữ số sau dấu phẩy) biểu thị phần thập phân và không được tính vào số điện tiêu thụ khi chốt chỉ số ghi hóa đơn.
• Mã OBIS trên công tơ điện tử: Đối với dòng điện tử, cần nhấn nút hoặc đợi màn hình tự cuộn để đọc đúng các thông số 1.8.0 (tổng điện năng), 1.8.1, 1.8.2, 1.8.3 (theo khung giờ).
• Hệ số nhân biến dòng (CT): Công tơ 3 pha gián tiếp bắt buộc phải nhân với tỷ số biến dòng mới ra lượng điện năng tiêu thụ thực tế.
• Quy trình đối soát: Biết cách tự kiểm tra sai số thiết bị bằng tải thuần trở giúp phát hiện sớm các sự cố rò rỉ điện hoặc lỗi thiết bị đo của EVN.

Để hiểu rõ hơn về cách kiểm soát chi phí năng lượng hàng tháng và tránh những sai sót không đáng có khi đối soát hóa đơn điện lực, DAT Group xin chia sẻ hướng dẫn chi tiết các bước đọc chỉ số trên từng loại công tơ phổ biến hiện nay.

Cách Đọc Đồng Hồ Điện 1 Pha

Đồng hồ điện (công tơ) 1 pha là thiết bị đo lường điện năng phổ biến nhất tại các hộ gia đình Việt Nam. Hiện nay, EVN đang vận hành song song hai nhóm thiết bị chính: công tơ cơ học và công tơ điện tử.

Mỗi thiết bị đều được nhà sản xuất in rõ các thông số kỹ thuật trên mặt kính. Trong đó, dòng định mức thông dụng là 10(40)A (dòng điện định mức là 10A và dòng tối đa cho phép là 40A), cấp chính xác 2 (hoặc cấp 1 đối với công tơ điện tử), và đơn vị đo chuẩn là kWh. Đối với công tơ cơ, hoạt động đo lường dựa trên số vòng quay của đĩa nhôm nằm bên trong trục từ.

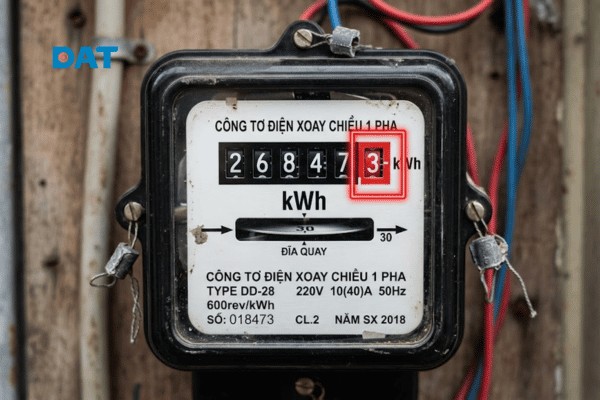

Đọc Chỉ Số Công Tơ Cơ Học

Để ghi nhận chỉ số công tơ cơ học 1 pha, bạn chỉ cần đọc và ghi lại các chữ số màu đen, bỏ qua chữ số màu đỏ nằm ở phía cuối cùng bên phải. Chữ số màu đỏ này biểu thị phần thập phân (ký hiệu là 1/10 kWh).

Ví dụ cụ thể:

• Màn hình công tơ hiển thị dãy số: 12345 với số 5 cuối cùng màu đỏ (hoặc nằm trong khung viền đỏ).
• Cách đọc đúng: Chỉ ghi nhận 1234 kWh (một nghìn hai trăm ba mươi tư kWh).
• Giá trị 0,5 kWh lẻ sẽ được cộng dồn sang chu kỳ tính tiền tiếp theo. Nếu ghi nhầm cả số đỏ, chỉ số điện tiêu thụ sẽ tăng lên gấp 10 lần thực tế.

Xem Thông Số Công Tơ Điện Tử

Đối với công tơ điện tử 1 pha, màn hình LCD sẽ hiển thị thông số dạng số điện tử sắc nét hơn. Thiết bị thường tự động chuyển cuộn màn hình sau mỗi 5 – 10 giây hoặc người dùng có thể chủ động nhấn nút bấm vật lý bên hông mặt kính để chuyển nhanh qua các thông số.

• Để xem tổng điện năng tiêu thụ, bạn hãy tìm màn hình có ký hiệu mã OBIS là 1.8.0 ở góc trái.
• Chỉ số đi kèm mã 1.8.0 chính là tổng lượng điện (kWh) đã sử dụng từ khi lắp đặt công tơ.
• Lưu ý thực tế: Do lắp đặt ngoài trời, dưới tác động của nhiệt độ và độ ẩm, một số màn hình LCD thế hệ cũ có thể bị mờ, mất nét số hoặc chảy mực. Khi gặp tình trạng này, bạn nên phản hồi ngay qua ứng dụng chăm sóc khách hàng của EVN để yêu cầu kỹ thuật viên đến thay thế, tránh việc ước lượng chỉ số gây sai lệch hóa đơn.

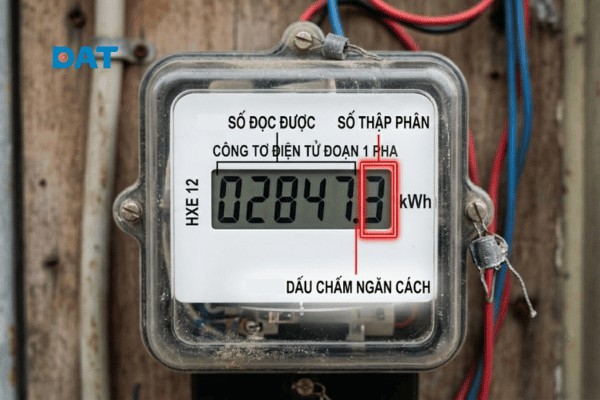

Xác Định Phần Thập Phân Màu Đỏ

Một lỗi phổ biến mà nhiều hộ gia đình tự ghi số điện gặp phải là nhầm lẫn giữa hàng đơn vị và phần thập phân của công tơ điện tử. Khác với công tơ cơ có màu sắc phân biệt rõ ràng, màn hình LCD của công tơ điện tử hiển thị cùng một màu chữ đen.

Để nhận diện phần thập phân trên công tơ điện tử:

1. Dấu phẩy ngăn cách: Quan sát kỹ ký hiệu dấu phẩy (,) hoặc dấu chấm (.) ngăn cách chữ số cuối cùng. Ví dụ: hiển thị 02345.6 thì phần nguyên là 2345 và phần thập phân là 6.
2. Ký hiệu đơn vị: Một số dòng công tơ thiết kế một khung viền nhỏ bao quanh chữ số hàng thập phân ở góc phải màn hình để người đọc dễ nhận biết.

Cách Đọc Đồng Hồ Điện 3 Pha

Đồng hồ điện 3 pha được thiết kế chuyên dụng cho các hệ thống điện có phụ tải điện lớn, thường dùng trong nhà xưởng sản xuất, tòa nhà văn phòng, hộ kinh doanh hoặc nhà riêng có hệ thống thang máy, điều hòa trung tâm. Khác với loại 1 pha, công tơ 3 pha được chia thành hai nhóm đo lường: đo lường trực tiếp và đo lường gián tiếp thông qua biến dòng (CT – Current Transformer).

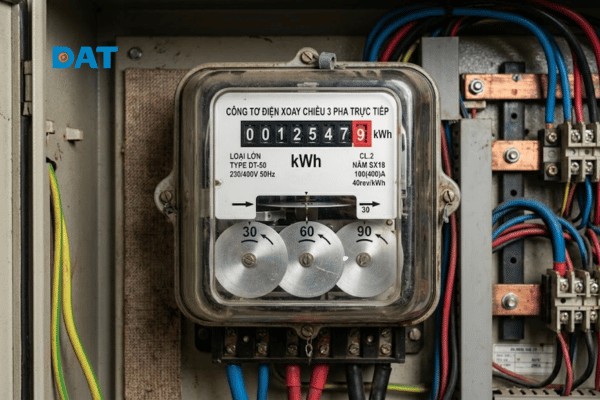

Xem Chỉ Số Loại Trực Tiếp

Công tơ 3 pha trực tiếp thường được dùng cho các phụ tải có dòng điện định mức dưới 100A (phổ biến là các dòng 10(20)A, 20(40)A, 50(100)A). Loại công tơ này đo trực tiếp dòng điện đi qua phụ tải mà không cần qua thiết bị trung gian.

• Cách đọc: Đọc trực tiếp dãy số trên mặt hiển thị mà không cần nhân thêm bất kỳ hệ số nào.
• Nhận diện số nguyên và thập phân: Trên mặt công tơ cơ 3 pha trực tiếp thường có 6 chữ số. Trong đó, các chữ số màu đen hiển thị kWh nguyên, chữ số màu đỏ cuối cùng hiển thị phần thập phân (0,1 kWh).
• Ví dụ: Nếu công tơ hiển thị 015482 với số 2 cuối cùng màu đỏ, chỉ số tiêu thụ thực tế để tính toán hóa đơn là 1548 kWh.

Tính Chỉ Số Loại Gián Tiếp

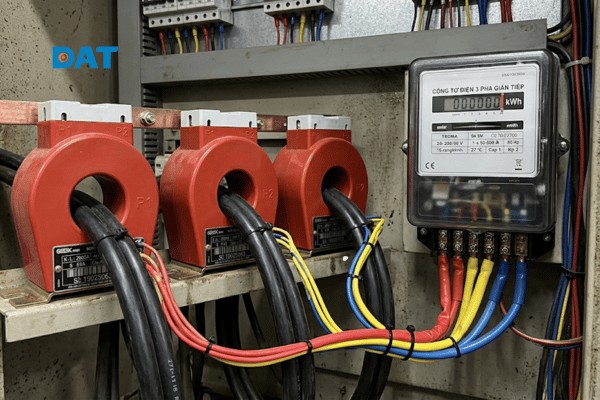

Đối với các nhà máy sản xuất hoặc tòa nhà sử dụng thiết bị công suất cực lớn, dòng điện vượt quá giới hạn chịu tải trực tiếp của công tơ (thường trên 100A), bắt buộc phải sử dụng phương pháp đo lường gián tiếp thông qua biến dòng (TI hoặc CT) và biến áp (TU – nếu là lưới điện cao thế/trung thế). Dòng định mức chuẩn của loại công tơ gián tiếp này thường chỉ là 5(6)A.

Để tính lượng điện tiêu thụ thực tế, bạn áp dụng công thức sau:

Điện năng tiêu thụ (kWh) = (Chỉ số mới – Chỉ số cũ) x Hệ số nhân (Tỷ số biến dòng CT)

Trong đó, tỷ số biến dòng CT (ví dụ: 100/5A, 200/5A, 400/5A) sẽ quyết định hệ số nhân:

• Nếu dùng biến dòng tỷ số 200/5A, hệ số nhân sẽ là: 200 / 5 = 40. Nếu chỉ số công tơ tháng này lệch so với tháng trước là 150 kWh trên mặt hiển thị, thì lượng điện tiêu thụ thực tế tính tiền là: 150 x 40 = 6.000 kWh.

Cảnh báo kỹ thuật: Trong quá trình đấu nối hệ thống điện 3 pha gián tiếp, nếu kỹ thuật viên đấu nối ngược cực tính của một trong ba cuộn biến dòng (ngược đầu dây K-L), công tơ sẽ chạy ngược hoặc chạy chậm hơn rất nhiều so với thực tế. Lỗi này không chỉ gây tổn thất cho đơn vị cấp điện mà còn có thể bị phạt truy thu tài chính rất nặng khi EVN phát hiện sự cố lệch pha qua hệ thống kiểm tra định kỳ.

Đọc Màn Hình Loại Điện Tử

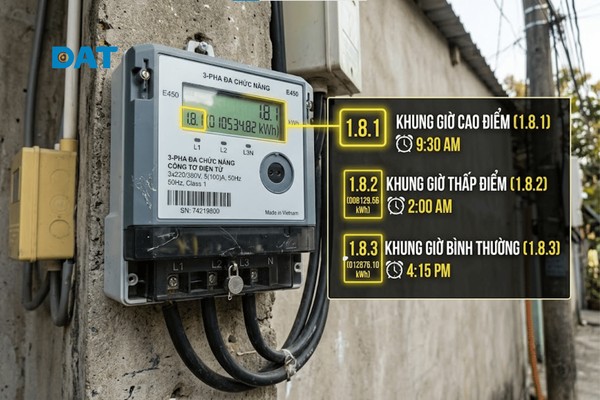

Công tơ điện tử 3 pha đa chức năng cho phép theo dõi điện năng tiêu thụ theo các khung giờ khác nhau để áp dụng biểu giá điện sản xuất/kinh doanh (thời điểm cao điểm, bình thường, thấp điểm). Bạn cần kiểm tra các mã OBIS hiển thị trên màn hình:

• Mã OBIS 1.8.0: Tổng điện năng tiêu thụ tích lũy (bằng tổng của ba khung giờ cộng lại).
• Mã OBIS 1.8.1 (Khung giờ bình thường): Lượng điện tiêu thụ trong các khung giờ hành chính.
• Mã OBIS 1.8.2 (Khung giờ thấp điểm): Lượng điện tiêu thụ vào ban đêm (thường từ 22h00 đến 04h00 sáng hôm sau).
• Mã OBIS 1.8.3 (Khung giờ cao điểm): Lượng điện tiêu thụ trong các khung giờ cao điểm của hệ thống điện (thường là 09h30 – 11h30 và 17h00 – 20h00 từ thứ Hai đến thứ Bảy).

Mẹo tối ưu chi phí: Dựa vào các thông số này, các chủ doanh nghiệp sản xuất nên dịch chuyển lịch vận hành của các máy móc công suất lớn (như lò luyện, máy nén khí, máy nghiền) sang khung giờ thấp điểm (1.8.2) để giảm thiểu tối đa tiền điện phát sinh từ khung giờ cao điểm (1.8.3).

Công Thức Tính Tiền Điện Sinh Hoạt

Theo Quyết định số 1062/QĐ-BCT của Bộ Công Thương về biểu giá bán lẻ điện, giá điện dân dụng của các hộ gia đình được tính theo phương pháp lũy tiến (biểu giá điện bậc thang) chia làm 6 bậc. Số tiền điện tiêu thụ của mỗi bậc sẽ tăng dần nhằm khuyến khích người dân sử dụng điện tiết kiệm.

Công thức tính sản lượng điện định mức cho từng bậc đối với các hộ gia đình mua điện sinh hoạt trong tháng là: M_ti = (M_qi / T) x N

Trong đó:

• M_ti: Sản lượng điện của bậc i được tính tiền (kWh).
• M_qi: Định mức sản lượng điện của bậc i theo quy định (kWh).
• T: Số ngày thực tế của kỳ ghi chỉ số công tơ (ngày).
• N: Số ngày dùng điện thực tế trong tháng tính tiền (ngày).

Dưới đây là bảng giá bán lẻ điện sinh hoạt 6 bậc hiện hành (chưa bao gồm thuế VAT):

Để tính toán nhanh và chính xác nhất số tiền điện gia đình phải trả hàng tháng mà không cần tự cộng tay từng bậc thang phức tạp, bạn có thể truy cập trực tiếp vào công cụ tính hóa đơn tiền điện trực tuyến chính thức của Tập đoàn Điện lực Việt Nam (EVN) tại địa chỉ website: https://calc.evn.com.vn. Tại đây, bạn chỉ cần nhập tổng lượng điện tiêu thụ và khoảng thời gian ghi chỉ số, hệ thống sẽ tự động xuất ra hóa đơn chi tiết bao gồm cả thuế VAT.

Cách Tự Kiểm Tra Độ Chính Xác Của Đồng Hồ Điện

Nếu nhận thấy hóa đơn tiền điện tăng cao bất thường trong khi nhu cầu sử dụng thiết bị trong nhà không thay đổi, bạn có thể chủ động tự kiểm tra sai số của công tơ điện bằng quy trình kiểm tra tải thuần trở dưới đây:

• Bước 1: Tắt toàn bộ thiết bị tiêu thụ điện. Rút phích cắm tất cả các thiết bị điện trong nhà bao gồm tủ lạnh, tivi, cục phát Wi-Fi, sạc điện thoại và tắt toàn bộ đèn chiếu sáng.
• Bước 2: Quan sát công tơ.
  • Đối với công tơ cơ: Đĩa nhôm phải đứng yên hoàn toàn. Nếu đĩa nhôm vẫn tiếp tục quay chậm (hiện tượng chạy không tải), công tơ đang bị lỗi hoặc hệ thống dây sau công tơ bị rò rỉ điện.
  • Đối với công tơ điện tử: Đèn hiệu “Pulse” (đèn nháy đỏ) phải ngừng nháy hoàn toàn.

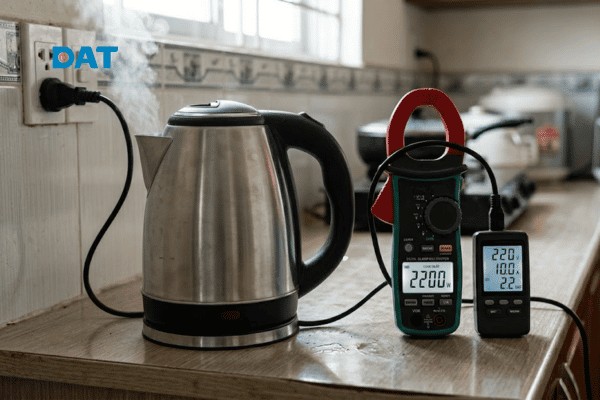

• Bước 3: Sử dụng thiết bị có công suất xác định. Cắm duy nhất một thiết bị tải thuần trở có công suất lớn và ổn định đã biết rõ thông số kỹ thuật. Thiết bị lý tưởng nhất là ấm siêu tốc (ví dụ loại công suất 2000W) hoặc bàn là (ví dụ loại công suất 1000W).

• Bước 4: Đo lường thời gian. Cho ấm siêu tốc hoạt động liên tục trong đúng 1 giờ (60 phút). Theo lý thuyết vật lý, ấm siêu tốc 2000W hoạt động trong 1 giờ sẽ tiêu thụ đúng 2.000 Wh = 2 kWh (2 số điện).
• Bước 5: Đối chiếu chỉ số. Đọc lại chỉ số trên mặt công tơ sau 1 giờ. Lấy chỉ số mới trừ đi chỉ số cũ trước khi cắm ấm.
  • Nếu công tơ tăng thêm đúng khoảng 2 kWh (cho phép sai số kỹ thuật trong khoảng ±1% đến ±2%), công tơ hoạt động bình thường.
  • Nếu công tơ tăng từ 3 đến 5 kWh, thiết bị đo của bạn đang chạy nhanh hơn so với thực tế và cần được kiểm định lại.

Câu Hỏi Thường Gặp Về Đồng Hồ Điện

Chữ Số Màu Đỏ Trên Đồng Hồ Điện Có Tính Vào Tiền Điện Không?

Không. Chữ số màu đỏ hiển thị ở cuối dãy số của công tơ cơ học (hoặc phần số sau dấu phẩy trên màn hình hiển thị công tơ điện tử) biểu thị phần thập phân của đơn vị kWh (tương đương với các giá trị từ 0,1 kWh đến 0,9 kWh). EVN chỉ ghi nhận và tính tiền điện dựa trên phần số nguyên màu đen hiển thị trên công tơ tại thời điểm chốt chỉ số. Phần số thập phân lẻ này sẽ được tự động cộng dồn vào phần nguyên ở các chu kỳ ghi chỉ số kế tiếp.

Làm Thế Nào Khi Nghi Ngờ Đồng Hồ Điện Chạy Nhanh?

Khi có cơ sở nghi ngờ công tơ điện chạy nhanh (sau khi đã tự thực hiện test tải thủ công và loại trừ nguyên nhân rò rỉ điện âm tường):

1. Gửi yêu cầu kiểm tra: Đăng nhập vào ứng dụng CSKH của EVN (theo khu vực sinh sống) hoặc gọi điện trực tiếp đến hotline Tổng đài chăm sóc khách hàng của EVN để gửi yêu cầu kiểm tra công tơ.
2. Đơn vị độc lập kiểm định: Kỹ thuật viên điện lực sẽ phối hợp cùng chủ hộ tháo dỡ công tơ dưới sự chứng kiến của hai bên. Thiết bị sẽ được niêm phong hộp bảo vệ và gửi đến một trung tâm kiểm định độc lập có thẩm quyền (như Quatest hoặc Trung tâm Thí nghiệm điện của khu vực) để kiểm tra sai số.
3. Xử lý bồi thường: Theo quy định, nếu kết quả kiểm định cho thấy sai số của công tơ vượt quá giới hạn cho phép (thường là ±2%), bên điện lực sẽ có trách nhiệm thay thế công tơ mới đạt chuẩn miễn phí. Đồng thời, EVN phải thực hiện tính toán lại và hoàn trả số tiền điện đã thu thừa của khách hàng trong các kỳ hóa đơn bị ảnh hưởng trước đó.

Cách Đọc Chỉ Số Công Tơ 2 Chiều Cho Hệ Thống Điện Mặt Trời Như Thế Nào?

Công tơ 2 chiều (còn gọi là công tơ đo đếm điện năng hai chiều mua bán) được lắp đặt cho các hộ gia đình có đầu tư hệ thống điện mặt trời áp mái. Để đọc chỉ số trên màn hình điện tử, bạn cần ghi lại hai thông số OBIS chính:

• Mã OBIS 1.8.0 (Chiều giao): Lượng điện năng mà hộ gia đình nhận (mua) từ lưới điện quốc gia EVN để sử dụng khi hệ thống pin mặt trời không sản sinh đủ điện (ví dụ vào ban đêm hoặc những ngày mưa bão).
• Mã OBIS 2.8.0 (Chiều nhận): Lượng điện năng dư thừa phát ngược từ hệ thống pin năng lượng mặt trời của gia đình lên lưới điện quốc gia (được EVN mua lại theo đơn giá quy định).

Chỉ Số Hiển Thị L1, L2, L3 Trên Công Tơ Điện Tử 3 Pha Nghĩa Là Gì?

Ký hiệu L1, L2, L3 trên góc màn hình công tơ điện tử 3 pha biểu thị cho sự hiện diện của điện áp ba pha đầu vào (tương đương pha A, pha B và pha C).

• Nếu cả ba ký hiệu L1, L2, L3 đều sáng đứng trên màn hình, nguồn điện cung cấp cho công tơ đầy đủ điện áp của cả 3 pha.
• Nếu một trong các ký hiệu này bị mất (ví dụ chỉ còn hiển thị L1 và L3, mất ký hiệu L2), hệ thống điện đang gặp sự cố mất pha tại vị trí pha B. Bạn cần ngắt ngay các thiết bị động cơ 3 pha lớn ra khỏi hệ thống để tránh tình trạng cháy nổ do lệch pha kéo dài.

Kết Luận

Việc nắm rõ cách đọc đồng hồ điện 1 pha và 3 pha là giải pháp cơ bản giúp bạn chủ động đối soát chỉ số và kiểm soát chi phí năng lượng hàng tháng. Tuy nhiên, đối với các doanh nghiệp và hộ gia đình có sản lượng tiêu thụ lớn, việc đọc chỉ số mới chỉ dừng lại ở mức theo dõi, chưa thể giải quyết triệt để bài toán kinh tế khi áp lực từ giá điện bậc thang và giá điện giờ cao điểm (mã OBIS 1.8.3) ngày càng tăng cao. Để cắt giảm dòng tiền điện một cách chủ động, việc chuyển dịch sang các giải pháp năng lượng thông minh và tự chủ nguồn phát đang là xu hướng tất yếu hiện nay.
