PVsyst là gì? 4 tính năng chính của phần mềm PVsyst

• Định nghĩa cốt lõi: PVsyst là phần mềm mô phỏng vật lý và dự báo sản lượng điện mặt trời tiêu chuẩn toàn cầu, được phát triển bởi công ty PVsyst SA (Thụy Sĩ).
• Tầm quan trọng tài chính: Báo cáo kỹ thuật từ PVsyst là điều kiện bắt buộc để các ngân hàng và tổ chức tài chính quốc tế thẩm định tính khả thi (bankability) trước khi giải ngân vốn.
• 4 phân hệ chính: Phần mềm hỗ trợ toàn diện các cấu hình hệ thống bao gồm hòa lưới (Grid-connected), độc lập (Stand-alone), bơm nước (Pumping) và lưới điện một chiều (DC-grid).
• Tính năng tối ưu hóa: PVsyst cho phép dựng mô hình bóng râm 3D, phân tích chi tiết biểu đồ tổn hao (Loss Diagram) và tính toán các kịch bản xác suất sản lượng P50, P90.

Để hiện thực hóa một dự án điện mặt trời hiệu quả và tối ưu hóa dòng tiền đầu tư, việc mô phỏng chính xác các thông số vật lý là bước đi không thể thiếu. Sau khi nắm được tổng quan về vai trò của công cụ này, việc đi sâu vào chi tiết kỹ thuật sẽ giúp các kỹ sư và chủ đầu tư kiểm soát tốt hơn các biến số vận hành. DAT Group sẽ phân tích chi tiết định nghĩa, tính năng cốt lõi và các ứng dụng thực tiễn của PVsyst trong bài viết dưới đây.

Phần mềm PVsyst là gì

PVsyst là phần mềm mô phỏng toán lý chuyên sâu được thiết kế để dự báo sản lượng điện và phân tích hiệu suất của các hệ thống điện mặt trời. Được phát triển bởi các nhà khoa học tại Đại học Geneva và hiện được vận hành bởi PVsyst SA (Thụy Sĩ), phần mềm này đã trở thành tiêu chuẩn vàng của ngành công nghiệp năng lượng tái tạo trên toàn cầu.

Cơ chế hoạt động của PVsyst dựa trên việc kết hợp dữ liệu bức xạ khí tượng theo tọa độ GPS với các thông số vật lý chi tiết của tấm pin quang điện (PV module) và bộ biến tần (Inverter Hybrid). Thay vì chỉ đưa ra các ước tính trung bình, PVsyst tính toán động học theo từng giờ (hourly step) trong suốt một năm để mô phỏng chính xác cách hệ thống phản ứng với sự thay đổi của thời tiết, nhiệt độ môi trường và góc chiếu của mặt trời.

Trong thực tế, báo cáo mô phỏng từ PVsyst là chứng từ pháp lý kỹ thuật bắt buộc trong hồ sơ gọi vốn. Các ngân hàng thương mại, quỹ đầu tư và đơn vị bảo hiểm chỉ chấp nhận thẩm định dự án khi có báo cáo PVsyst đi kèm. Điều này là do thuật toán của PVsyst tuân thủ nghiêm ngặt các tiêu chuẩn kỹ thuật quốc tế như IEC 61724 về giám sát hiệu suất hệ thống quang điện, mang lại độ tin cậy vượt trội so với các công cụ tính toán thông thường.

4 tính năng chính của phần mềm PVsyst

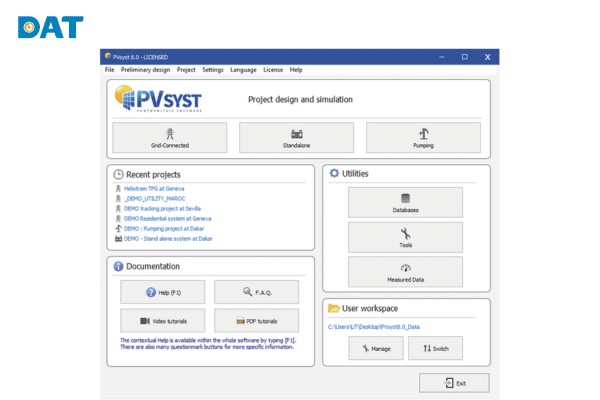

PVsyst cung cấp một môi trường giả lập mạnh mẽ với bốn phân hệ thiết kế chính: Hòa lưới (Grid-connected), Độc lập (Stand-alone), Bơm nước (Pumping) và Lưới điện một chiều DC (DC-grid). Sức mạnh của phần mềm nằm ở khả năng xử lý đồng thời hai tệp dữ liệu kỹ thuật cốt lõi: tệp định dạng .PAN (chứa đặc tính dòng điện – điện áp của tấm pin) và tệp định dạng .OND (chứa hiệu suất chuyển đổi và giới hạn vận hành của inverter).

[Dữ liệu Khí tượng (.MET)] + [Thông số Tấm pin (.PAN)] + [Thông số Biến tần (.OND)]

│

▼

[Phần mềm PVsyst]

│

┌────────────────────┴────────────────────┐

▼ ▼

[Mô phỏng động học 3D & Tổn hao] [Báo cáo Sản lượng & Hệ số PR]

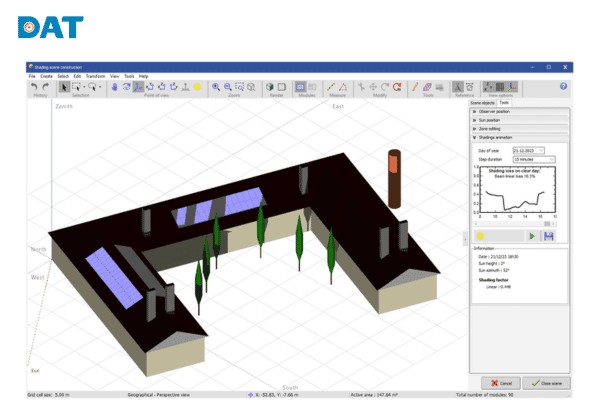

Thiết kế cấu hình hệ thống

Tính năng này cho phép kỹ sư xây dựng sơ đồ đấu nối điện và cấu hình chuỗi tấm pin (string layout) tương thích hoàn hảo với ngõ vào MPPT của inverter.

• Tối ưu hóa tỷ lệ DC/AC (Oversizing Ratio): Kỹ sư có thể điều chỉnh tỷ lệ công suất giữa giàn pin (DC) và biến tần (AC) để đạt hiệu suất kinh tế tốt nhất. PVsyst sẽ cảnh báo nếu cấu hình thiết kế gây ra hiện tượng cắt ngọn công suất (clipping loss) quá mức.
• Tính toán chuỗi tấm pin tối đa/tối thiểu: Phần mềm tự động tính toán số lượng tấm pin trên mỗi chuỗi dựa trên hệ số nhiệt độ của điện áp hở mạch (Voc). Điều này giúp ngăn ngừa tình trạng điện áp vượt ngưỡng cho phép của inverter vào những ngày mùa đông nhiệt độ xuống thấp (gây cháy nổ thiết bị), hoặc điện áp sụt giảm dưới ngưỡng MPPT định mức vào mùa hè nắng nóng.

Nhiều kỹ sư ít kinh nghiệm thường chỉ thiết kế dựa trên nhiệt độ tiêu chuẩn (STC – 25°C). Tuy nhiên, PVsyst buộc người dùng phải nhập nhiệt độ cực đoan của địa phương để đảm bảo hệ thống vận hành an toàn trong mọi điều kiện thời tiết thực tế.

Mô phỏng bóng râm 3D

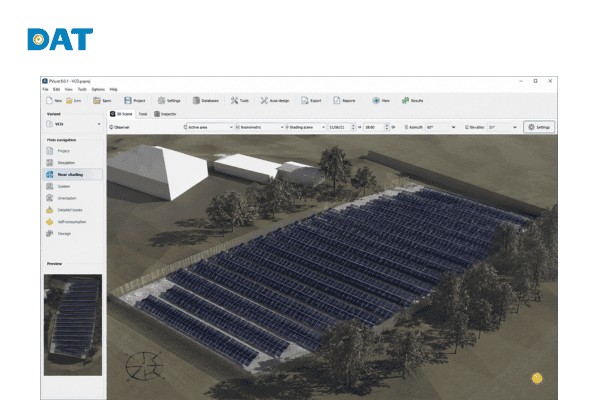

Module Near Shadings (Bóng râm gần) trong PVsyst là công cụ dựng hình không gian trực quan, giúp giải quyết bài toán suy hao công suất do che khuất.

• Dựng phối cảnh thực tế: Cho phép nhập dữ liệu địa hình hoặc tự vẽ các vật cản như tòa nhà lân cận, cây cối, cột điện, đường dây truyền tải và chính các dãy pin liền kề.
• Phân tích bóng râm động học: PVsyst mô phỏng quỹ đạo chuyển động của mặt trời theo từng phút để tính toán chính xác thời điểm và diện tích bị đổ bóng lên giàn pin.

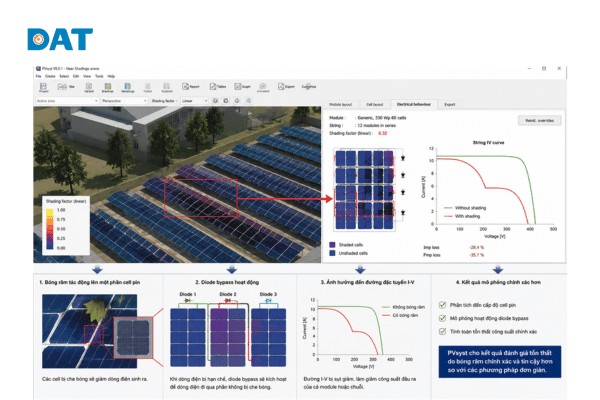

• Tính toán tổn hao ở cấp độ cell pin: Không chỉ tính toán bóng râm hình học, PVsyst còn giả lập ảnh hưởng của bóng râm lên đặc tính điện học của tấm pin, bao gồm cả sự kích hoạt của các diode bypass. Tính năng này giúp tối ưu hóa khoảng cách giữa các dãy pin (pitch) nhằm tận dụng tối đa diện tích lắp đặt mà không làm suy giảm hiệu suất dòng điện.

Phân tích hiệu suất nguồn điện

PVsyst nổi tiếng với khả năng bóc tách chi tiết các loại tổn hao năng lượng thông qua sơ đồ tổn hao (Loss Diagram). Quá trình này mô phỏng hành trình của dòng năng lượng từ khi là ánh sáng mặt trời cho đến khi chuyển hóa thành dòng điện AC hòa vào lưới quốc gia.

Kết xuất báo cáo sản lượng

Kết quả cuối cùng của quá trình mô phỏng là một báo cáo kỹ thuật định dạng PDF đạt tiêu chuẩn quốc tế. Báo cáo này trình bày trực quan các thông số vận hành cốt lõi của dự án:

• Yield (Sản lượng phát điện riêng biệt – kWh/kWp/năm): Chỉ số cho biết mỗi kWp công suất lắp đặt sẽ tạo ra bao nhiêu kWh điện trong một năm tại khu vực khảo sát.
• Performance Ratio (PR – Hệ số hiệu suất): Tỷ lệ giữa sản lượng điện thực tế phát ra so với sản lượng điện lý thuyết nếu hệ thống hoạt động ở điều kiện tiêu chuẩn mà không có tổn hao. Chỉ số PR của các nhà máy điện mặt trời hiện đại thường dao động ổn định trong khoảng 78% đến 84%.

Báo cáo PVsyst không thể làm giả hay sửa đổi các thông số cốt lõi một cách tùy ý vì mọi thay đổi trong thiết lập đầu vào đều được ghi nhận chi tiết ở phần tóm tắt thông số cấu hình của file báo cáo đầu ra.

Lợi ích của PVsyst trong dự án điện mặt trời

Việc áp dụng PVsyst từ giai đoạn tiền khả thi mang lại những lợi ích mang tính chiến lược, giúp chuyển hóa các dữ liệu kỹ thuật phức tạp thành các con số tài chính tin cậy cho chủ đầu tư.

Tối ưu hóa chi phí đầu tư

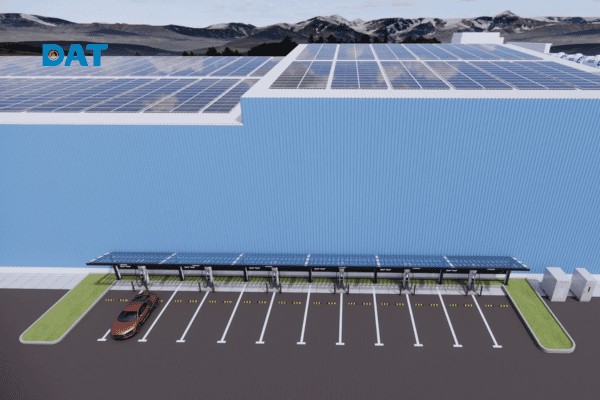

Thông qua tính năng phân tích độ nhạy (sensitivity analysis), PVsyst giúp kỹ sư chạy thử nghiệm hàng chục phương án thiết kế khác nhau chỉ trong vài giờ. Người thiết kế có thể dễ dàng so sánh hiệu quả kinh tế giữa việc sử dụng tấm pin công suất cao (nhưng giá đắt) với tấm pin tiêu chuẩn, hoặc lựa chọn góc nghiêng tối ưu để giảm chi phí hệ thống khung đỡ mà vẫn đảm bảo sản lượng điện tối đa. Quá trình này giúp tối thiểu hóa chỉ số LCOE (chi phí quy đổi điện năng) của toàn bộ vòng đời dự án.

Dự báo chính xác sản lượng điện

Các ngân hàng khi thẩm định dự án không bao giờ sử dụng con số sản lượng trung bình để tính toán phương án thu hồi vốn. Thay vào đó, họ yêu cầu các kịch bản xác suất:

• Kịch bản P50: Sản lượng điện dự kiến đạt được với mức độ tin cậy 50% (mức trung bình).
• Kịch bản P90: Sản lượng điện chắc chắn đạt được với mức độ tin cậy 90% (kịch bản thận trọng).

PVsyst cung cấp công cụ phân tích độ bất định (uncertainty analysis) để tính ra chính xác các giá trị P50, P90 này. Đây là cơ sở pháp lý duy nhất để ngân hàng đánh giá chỉ số DSCR (hệ số khả năng trả nợ gốc và lãi) của chủ đầu tư.

Tăng độ tin cậy của hồ sơ

Trong phân khúc dự án quy mô lớn (Utility Scale), báo cáo PVsyst đóng vai trò là “ngôn ngữ chung” giữa chủ đầu tư, tổng thầu EPC, đơn vị tư vấn giám sát và tổ chức tài chính. Việc sở hữu một báo cáo mô phỏng PVsyst chuẩn xác, được thực hiện bởi các kỹ sư có chứng nhận chuyên môn, là một điểm cộng lớn giúp hồ sơ dự án dễ dàng vượt qua các vòng thẩm định kỹ thuật nghiêm ngặt của các tổ chức tài chính quốc tế như IFC hay ADB.

So sánh PVsyst với các phần mềm thiết kế khác

Để có cái nhìn khách quan, cần đặt PVsyst lên bàn cân so sánh với hai đối thủ phổ biến hiện nay là HelioScope và PV*SOL.

Khả năng tính toán bóng râm

PVsyst vượt trội hoàn toàn nhờ thuật toán phân tích bóng râm cơ học và điện học chi tiết đến từng cell pin và hoạt động của diode bypass trong tấm pin. Ngược lại, HelioScope sử dụng bản đồ 2D phẳng và các mô hình chiều cao đơn giản hóa để tính toán đổ bóng, dẫn đến sai số lớn hơn đối với các dự án có địa hình phức tạp hoặc các hệ thống sử dụng giá đỡ bám dòng mặt trời (Tracker). PV*SOL có khả năng dựng hình 3D rất trực quan và sinh động cho các mái nhà phức tạp nhưng thuật toán mô phỏng tổn hao dòng điện khi bị che khuất vẫn chưa đạt được độ chi tiết như PVsyst.

Độ phức tạp của giao diện

Điểm yếu lớn nhất của PVsyst là giao diện mang tính học thuật cao và dốc học tập (learning curve) cực kỳ lớn. Người dùng không thể làm chủ phần mềm nếu thiếu kiến thức nền tảng vững chắc về vật lý bán dẫn, kỹ thuật điện và khí tượng học. Trong khi đó, HelioScope có giao diện web kéo thả vô cùng thân thiện, cho phép một nhân viên kinh doanh cũng có thể thiết kế sơ bộ một dự án điện mặt trời áp mái chỉ trong 15 phút.

Độ chính xác của báo cáo

Khi xét về độ chính xác của các thuật toán tính toán tổn hao nhiệt độ và suy hao góc chiếu (IAM – Incident Angle Modifier), PVsyst không có đối thủ. Sai số mô phỏng của PVsyst đã được kiểm chứng thực tế tại hàng nghìn nhà máy điện mặt trời trên thế giới với độ lệch so với sản lượng thực tế thường dưới 2%. Đây là lý do chính khiến các tổ chức tài chính quốc tế chỉ chấp nhận phê duyệt giải ngân dựa trên kết quả kết xuất từ phần mềm này.t

Câu hỏi thường gặp về phần mềm PVsyst

Dưới đây là tổng hợp giải đáp cho các vướng mắc kỹ thuật phổ biến nhất mà các kỹ sư thiết kế hệ thống điện mặt trời thường gặp phải trong quá trình vận hành PVsyst.

Phiên bản PVsyst mới nhất hiện nay là gì?

Phiên bản mới nhất hiện nay là dòng phiên bản PVsyst 8. Phiên bản này mang lại nhiều cải tiến công nghệ quan trọng để đáp ứng xu hướng phát triển mới của ngành năng lượng:

• Tối ưu hóa hệ thống Tracker: Hỗ trợ mô phỏng chính xác các thuật toán backtracking cải tiến cho hệ khung quay một trục hoạt động trên địa hình đồi dốc phức tạp.
• Tính toán tấm pin hai mặt kính (Bifacial): Thuật toán tính toán lượng bức xạ phản xạ từ mặt đất (albedo) lên mặt sau của tấm pin được nâng cấp, giúp dự báo sản lượng dòng pin bifacial chính xác hơn đáng kể.
• Cải thiện hiệu năng render 3D: Khắc phục tình trạng giật lag khi dựng mô hình bóng râm của các dự án mega-scale có quy mô hàng trăm megawatt.

Cấu hình máy tính chạy PVsyst tối thiểu là bao nhiêu?

Do PVsyst phải thực hiện các phép tính lặp toán học phức tạp để mô phỏng bóng râm động học và dòng điện theo từng giờ, cấu hình phần cứng máy tính cần đáp ứng các thông số thực tế sau để đảm bảo quá trình render và tính toán không bị treo:

• Bộ vi xử lý (CPU): Tối thiểu Intel Core i5 thế hệ 10 hoặc AMD Ryzen 5. Khuyên dùng Intel Core i7/AMD Ryzen 7 trở lên với nhiều nhân và luồng để xử lý song song.
• Bộ nhớ trong (RAM): Tối thiểu 8GB. Đối với các dự án lớn có mô hình 3D phức tạp, RAM tối thiểu phải là 16GB hoặc 32GB để tránh lỗi tràn bộ nhớ (out of memory).
• Card đồ họa (GPU): Card đồ họa rời chuyên dụng (như NVIDIA GeForce GTX/RTX) là bắt buộc để có thể dựng hình và xoay mô hình 3D mượt mà trong module Near Shadings.
• Ổ cứng: Khuyên dùng ổ cứng SSD NVMe để tăng tốc độ ghi và đọc các tệp cơ sở dữ liệu linh kiện và khí tượng.

Thời hạn sử dụng bản dùng thử PVsyst là bao lâu?

Nhà phát triển PVsyst SA cho phép người dùng tải về và trải nghiệm đầy đủ mọi tính năng của phiên bản mới nhất hoàn toàn miễn phí trong vòng 30 ngày.

Trong thực tế, nhiều kỹ sư hoặc đơn vị nhỏ có thói quen sử dụng các bản bẻ khóa (crack) được chia sẻ không chính thống trên mạng. Đây là một rủi ro cực kỳ lớn đối với các dự án thương mại:

• Sai số dữ liệu: Các bản crack thường bị khóa cứng dữ liệu khí tượng cũ hoặc gặp lỗi tính toán ẩn trong thuật toán mà người dùng không thể phát hiện, dẫn đến sai lệch lớn trong kết quả mô phỏng sản lượng.
• Rủi ro bảo mật: Tệp tin crack thường chứa mã độc, virus dễ làm rò rỉ thông tin thiết kế dự án của doanh nghiệp.
• Rủi ro pháp lý: Báo cáo xuất ra từ bản crack sẽ không có chữ ký số hợp lệ và có thể bị các đơn vị tư vấn độc lập của ngân hàng phát hiện và từ chối hồ sơ ngay lập tức. DAT Group khuyến nghị các doanh nghiệp nên đầu tư mua bản quyền chính hãng để bảo vệ uy tín và nhận hỗ trợ kỹ thuật trực tiếp từ nhà phát triển.

Khả năng nhập dữ liệu khí tượng ngoại vi của PVsyst ra sao?

Mặc dù PVsyst tích hợp sẵn cơ sở dữ liệu khí tượng toàn cầu Meteonorm, người dùng hoàn toàn có thể nhập (import) dữ liệu từ các nguồn uy tín khác để tăng độ chính xác thông qua các định dạng tệp chuẩn như .MET hoặc các file dữ liệu dạng text/CSV.

• Các nguồn dữ liệu tương thích: SolarGIS, Solcast, NASA SSE, 3TIER, hoặc dữ liệu đo đạc thực tế từ các trạm khí tượng đặt tại khu vực dự án.
• Quy trình nhập dữ liệu nhanh: Truy cập vào mục Database > Geographical sites > Chọn nguồn dữ liệu ngoại vi mong muốn > Nhập tọa độ kinh độ, vĩ độ (GPS) của dự án > Tiến hành import và chuyển đổi tệp sang định dạng nội bộ của PVsyst.

Khi thực hiện bước này, lỗi phổ biến nhất là lệch múi giờ (Time Zone) giữa dữ liệu nhập vào và thiết lập của phần mềm. Kỹ sư cần kiểm tra kỹ thông số này để tránh việc PVsyst tính toán lệch quỹ đạo mặt trời, dẫn đến kết quả mô phỏng bóng râm bị sai thời điểm trong ngày.

Tổng kết

Việc làm chủ và ứng dụng chuẩn xác phần mềm PVsyst là chìa khóa quyết định sự thành công của các dự án điện năng lượng mặt trời từ quy mô doanh nghiệp đến các nhà máy điện mặt trời quy mô lớn. Không chỉ dừng lại ở một công cụ vẽ kỹ thuật, PVsyst chính là cầu nối chuyển hóa các thông số vật lý phức tạp thành những con số tài chính tin cậy, giúp tối ưu hóa suất đầu tư và bảo toàn dòng tiền cho doanh nghiệp.

Là đơn vị dẫn đầu trong lĩnh vực phân phối thiết bị và cung cấp giải pháp điện mặt trời tại Việt Nam, DAT Group luôn tiên phong ứng dụng các tiêu chuẩn công nghệ quốc tế khắt khe nhất vào quy trình khảo sát, thiết kế và tối ưu hóa hệ thống. Sự kết hợp giữa năng lực kỹ thuật chuyên sâu và các công cụ mô phỏng chuẩn mực như PVsyst chính là bảo chứng giúp DAT Group luôn mang đến cho khách hàng những giải pháp năng lượng hiệu quả, an toàn và bền vững nhất.
