Giao thức Ethernet là gì? Cách thức hoạt động của giao thức Ethernet

Tóm tắt nhanh:

• Ethernet là giao thức mạng cục bộ (LAN) tiêu chuẩn được định nghĩa bởi chuẩn IEEE 802.3, hoạt động tại tầng vật lý và tầng liên kết dữ liệu trong mô hình OSI.
• Giao thức sử dụng kết nối dây vật lý qua đầu nối RJ45, cáp quang kết hợp với thiết bị chuyển mạch (Switch) để truyền tải các khung dữ liệu (Frame) tốc độ cao, độ trễ thấp và khả năng chống nhiễu vượt trội.
• Trong các hệ thống giám sát năng lượng và SCADA, Ethernet đóng vai trò là hạ tầng liên lạc chính, cho phép kết nối song công (Full-Duplex) để loại bỏ xung đột tín hiệu và tích hợp các giao thức công nghiệp như Modbus TCP.
• Công nghệ cấp nguồn qua Ethernet (PoE) giúp đơn giản hóa việc thi công bằng cách truyền tải cả dữ liệu và nguồn điện một chiều trên cùng một sợi cáp mạng Cat6, giảm chi phí vật tư và nhân công.

Từ những điểm cốt lõi trên, có thể thấy Ethernet đóng vai trò xương sống cho việc truyền thông công nghiệp hiện đại. Để hiểu rõ hơn về bản chất, cơ chế vận hành cũng như cách ứng dụng tối ưu giao thức này trong các dự án năng lượng, DAT Group sẽ phân tích chi tiết qua các nội dung dưới đây.

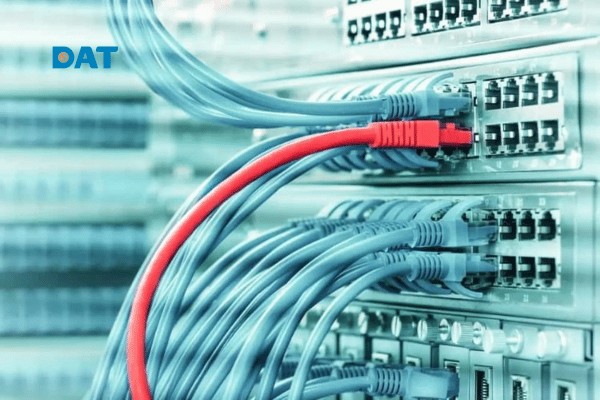

Giao thức Ethernet là gì

Ethernet là giao thức truyền thông có dây chuẩn hóa theo IEEE 802.3, hoạt động tại tầng vật lý (Physical Layer) và tầng liên kết dữ liệu (Data Link Layer) của mô hình OSI nhằm thiết lập kết nối giữa các thiết bị trong mạng cục bộ (LAN). Giao thức này sử dụng cáp mạng đầu nối RJ45 hoặc cáp quang kết hợp với thiết bị chuyển mạch (Switch) để truyền nhận dữ liệu dạng khung (Frame) với tốc độ cao, độ trễ thấp và khả năng chống nhiễu vượt trội so với các kết nối không dây.

Hệ thống mạng Ethernet công nghiệp đòi hỏi sự ổn định tuyệt đối trong việc truyền nhận dữ liệu đo lường. Không giống như mạng Wi-Fi dễ bị suy hao do khoảng cách và vật cản vật lý, Ethernet thiết lập các liên kết điểm – điểm (Point-to-Point) cố định.

Mạng Ethernet sử dụng cơ chế truyền dẫn có dây cách điện, giúp bảo vệ dòng dữ liệu khỏi các nguồn nhiễu bên ngoài. Việc định tuyến và phân phối gói tin được thực hiện trực tiếp bởi Switch thông qua địa chỉ MAC vật lý của từng thiết bị đầu cuối, giảm thiểu tối đa hiện tượng thất thoát hoặc sai lệch gói tin trong quá trình truyền dẫn.

Cách thức hoạt động của giao thức Ethernet

Ethernet hoạt động bằng cách chia nhỏ luồng dữ liệu từ các ứng dụng tầng trên thành các phân đoạn, đóng gói chúng thành các khung tin (Ethernet Frame) chuẩn hóa, sau đó chuyển đổi thành tín hiệu điện hoặc ánh sáng để truyền qua môi trường vật lý. Quá trình truyền nhận dữ liệu được điều khiển bởi cơ chế truyền song công (Full-Duplex) trên các kênh độc lập, cho phép thiết bị gửi và nhận dữ liệu cùng một lúc mà không gây xung đột tín hiệu.

Trong các hệ thống mạng Ethernet cũ sử dụng cáp đồng trục hoặc Hub dùng chung băng thông (Half-Duplex), cơ chế CSMA/CD (Carrier Sense Multiple Access with Collision Detection) được áp dụng để dò tìm và xử lý xung đột dữ liệu. Khi một thiết bị muốn truyền tin, nó sẽ lắng nghe đường truyền; nếu đường truyền rảnh, thiết bị mới tiến hành gửi dữ liệu. Nếu xảy ra va chạm tín hiệu (xung đột), thiết bị sẽ tạm dừng, phát ra một tín hiệu cảnh báo (jam signal) và đợi một khoảng thời gian ngẫu nhiên trước khi truyền lại.

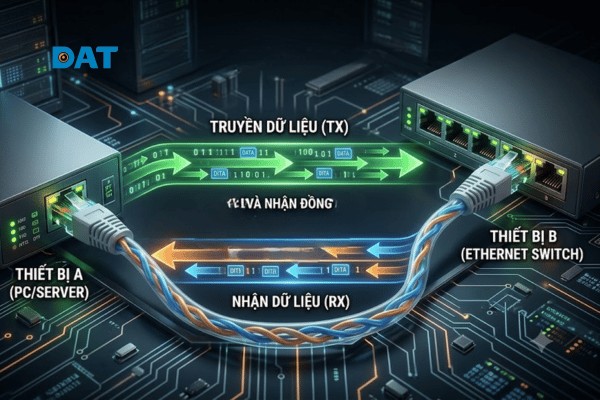

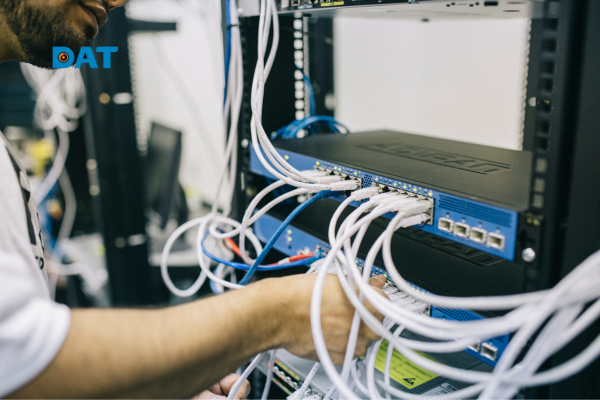

Hiện nay, các mạng Ethernet hiện đại hầu như đều hoạt động ở chế độ Full-Duplex thông qua Switch. Mỗi thiết bị kết nối với Switch bằng một đường truyền riêng biệt, loại bỏ hoàn toàn cơ chế CSMA/CD cũ và triệt tiêu khả năng xảy ra va chạm dữ liệu trên đường truyền vật lý.

Đóng gói dữ liệu thành khung tin

Đóng gói dữ liệu là quá trình chuyển đổi các gói tin từ tầng mạng (như gói tin IP hoặc Modbus TCP) thành một cấu trúc có giới hạn gọi là khung Ethernet (Ethernet Frame) trước khi đưa xuống đường truyền vật lý. Cấu trúc khung tin này chứa đầy đủ thông tin địa chỉ nguồn, địa chỉ đích và mã kiểm tra lỗi để đảm bảo quá trình định tuyến giữa các thiết bị đo lường chính xác.

Theo tiêu chuẩn IEEE 802.3, một khung Ethernet tiêu chuẩn có kích thước từ 64 đến 1518 byte, bao gồm các trường thông tin sau:

• Preamble (7 bytes) và SFD (Start Frame Delimiter – 1 byte): Chuỗi các bit 0 và 1 xen kẽ giúp máy thu đồng bộ tần số xung nhịp với máy phát và nhận biết điểm bắt đầu của một khung tin.
• Destination MAC Address (6 bytes): Địa chỉ vật lý của thiết bị nhận dữ liệu (ví dụ: địa chỉ MAC của bộ điều khiển trung tâm RTU/PLC).
• Source MAC Address (6 bytes): Địa chỉ vật lý của thiết bị gửi dữ liệu (ví dụ: địa chỉ MAC của đồng hồ đo đa năng hoặc inverter).
• Length/Type (2 bytes): Chỉ ra chiều dài của phần dữ liệu hoặc xác định giao thức tầng mạng tiếp theo (như IPv4 hoặc IPv6).
• Payload (46 đến 1500 bytes): Phần dữ liệu thực tế được truyền đi, chứa thông tin của các giao thức tầng trên như Modbus TCP, dữ liệu điều khiển SCADA.
• FCS (Frame Check Sequence – 4 bytes): Trường chứa mã kiểm tra lỗi CRC dùng để phát hiện các hư hỏng dữ liệu phát sinh trong quá trình truyền vật lý.

Truyền tải qua cáp vật lý

Truyền tải qua cáp vật lý là quá trình chuyển đổi các bit nhị phân (0 và 1) từ khung Ethernet thành tín hiệu vật lý tương thích với môi trường truyền dẫn, bao gồm điện áp trên cáp đồng hoặc xung ánh sáng trên cáp quang. Việc thiết kế các cặp dây xoắn đôi (Twisted Pair) trong cáp đồng là yếu tố cốt lõi giúp triệt tiêu nhiễu điện từ (EMI) phát ra từ các thiết bị điện động lực.

Khi dòng điện chạy qua một dây dẫn, nó tạo ra một từ trường xung quanh dây đó. Trong cáp Ethernet, hai dây dẫn tạo thành một cặp mạch kín được xoắn chặt lại với nhau theo một tỷ lệ bước xoắn nhất định.

Cơ chế truyền tín hiệu vi sai (Differential Signaling) được áp dụng: tín hiệu truyền đi trên một dây là bản sao ngược pha của dây còn lại. Khi có nguồn nhiễu điện từ bên ngoài tác động vào sợi cáp, nhiễu sẽ ảnh hưởng đều lên cả hai sợi dây. Khi đến đầu nhận, thiết bị sẽ lấy hiệu số điện áp giữa hai dây dẫn, từ đó triệt tiêu hoàn toàn lượng nhiễu điện từ cảm ứng và chỉ giữ lại tín hiệu gốc tinh khiết.

Kiểm tra và sửa lỗi truyền dẫn

Kiểm tra lỗi truyền dẫn là bước bắt buộc được thực hiện ở cuối mỗi khung tin bằng cách sử dụng trường FCS và thuật toán kiểm tra chu kỳ dư CRC (Cyclic Redundancy Check). Cơ chế này đảm bảo dữ liệu đo lường năng lượng như công suất, sản lượng truyền về trung tâm điều khiển không bị sai lệch do tác động từ nhiễu môi trường công nghiệp.

Quá trình kiểm tra lỗi diễn ra theo các bước sau:

1. Trước khi truyền khung tin, thiết bị gửi sẽ thực hiện thuật toán CRC trên toàn bộ nội dung khung (ngoại trừ trường Preamble và SFD) để tạo ra một trị số 32-bit duy nhất và điền vào trường FCS.
2. Khi nhận được khung tin, thiết bị nhận sẽ thực hiện lại cùng một thuật toán CRC trên phần dữ liệu nhận được.
3. Thiết bị nhận tiến hành đối chiếu kết quả vừa tính toán với trị số được ghi sẵn trong trường FCS của khung tin.
4. Nếu hai trị số trùng khớp, khung tin được xác nhận là toàn vẹn và chuyển lên các tầng trên xử lý. Nếu có bất kỳ sự sai lệch nào, khung tin bị hủy bỏ ngay lập tức tại tầng liên kết dữ liệu mà không truyền lên tầng ứng dụng. Việc truyền lại gói tin bị mất sẽ do giao thức tầng trên (như TCP) đảm nhận.

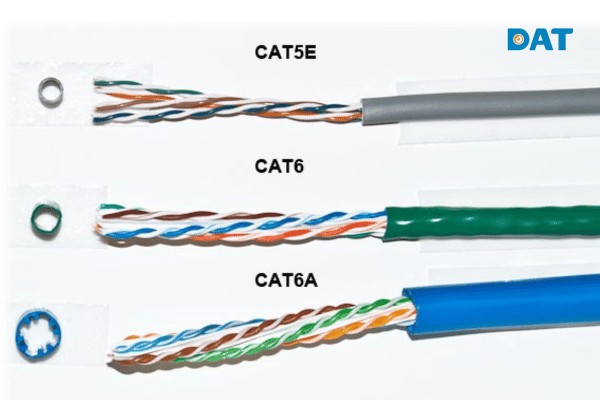

Các loại cáp Ethernet phổ biến hiện nay

Các loại cáp Ethernet phổ biến hiện nay được chuẩn hóa bởi Hiệp hội Công nghiệp Viễn thông (TIA/EIA) dựa trên băng thông và tốc độ truyền dẫn, bao gồm các Cat5e, Cat6 và Cat6A. Trong môi trường công nghiệp và các nhà máy điện mặt trời, việc lựa chọn đúng cấu trúc lớp vỏ chống nhiễu (UTP, FTP, SFTP) quyết định trực tiếp đến độ ổn định của toàn bộ hệ thống giám sát khi cáp mạng phải đi song song hoặc giao cắt với cáp động lực AC/DC.

Nhiều đơn vị thi công thường mắc sai lầm khi sử dụng cáp mạng không chống nhiễu (UTP) đi chung máng cáp với cáp điện lực. Hiện tượng cảm ứng điện từ từ dòng điện xoay chiều công suất lớn sẽ liên tục gây ra lỗi CRC trên đường truyền Ethernet, dẫn đến mất kết nối cục bộ hoặc dữ liệu giám sát bị gián đoạn. Do đó, việc hiểu rõ thông số kỹ thuật của từng loại cáp là bắt buộc đối với kỹ sư M&E.

Cáp mạng Cat5e tốc độ ổn định

Cáp mạng Cat5e hỗ trợ tốc độ truyền tải tối đa 1 Gbps với băng thông hoạt động lên đến 100 MHz ở khoảng cách tối đa 100 mét. Đây là phiên bản nâng cấp của chuẩn Cat5 cũ, được thiết kế để cải thiện các chỉ số nhiễu chéo đầu gần (NEXT) và suy hao truyền dẫn.

Trong các hệ thống năng lượng, Cat5e thường được triển khai cho các kết nối nội bộ trong tủ điện hoặc kết nối giữa các bộ Datalogger, bộ chuyển đổi giao thức Gateway với các Inverter công suất nhỏ. Cáp Cat5e có đường kính nhỏ, mềm dẻo, dễ uốn cong trong không gian hẹp của tủ điều khiển. Tuy nhiên, do cấu trúc bọc giáp mỏng hoặc không có, loại cáp này chỉ hoạt động ổn định trong các khu vực có mật độ nhiễu điện từ thấp.

Cáp mạng Cat6 truyền tải băng thông rộng

Cáp Cat6 hỗ trợ tốc độ truyền tải dữ liệu lên tới 10 Gbps trong khoảng cách ngắn dưới 55 mét và duy trì tốc độ 1 Gbps ở khoảng cách tối đa 100 mét với băng thông hoạt động 250 MHz. Cáp Cat6 có cấu trúc lõi chữ thập bằng nhựa (Spline) chạy dọc thân cáp để ngăn cách hoàn toàn 4 cặp dây xoắn đôi.

Thiết kế lõi chữ thập này giúp triệt tiêu hiện tượng nhiễu chéo giữa các cặp dây bên trong cáp (Internal Cross-talk) một cách triệt để. Nhờ băng thông lớn và kết cấu vững chắc, cáp Cat6 thường được lựa chọn làm đường truyền trục chính (backbone) kết nối các tủ điện trung thế, kết nối các Switch phân đoạn trong nhà máy hoặc liên kết trạm biến áp phụ về trung tâm điều khiển.

Cáp mạng Cat6A chống nhiễu tối ưu

Cáp Cat6A (Cat6 Augmented) hoạt động ở băng thông tối đa 500 MHz và duy trì tốc độ truyền dẫn 10 Gbps ổn định trên toàn bộ chiều dài thiết kế 100 mét. Mặc dù trên thị trường hiện nay đã xuất hiện các dòng cáp thế hệ mới hơn như Cat7 hay Cat8 (đạt hiệu suất từ 25 Gbps đến 40 Gbps), nhưng do cấu trúc đầu nối phức tạp của Cat7 hoặc giới hạn khoảng cách quá ngắn chỉ trong 30 mét của Cat8, chúng chỉ chủ yếu ứng dụng trong các trung tâm dữ liệu (Data Center).

Vì vậy, đối với hạ tầng điện mặt trời áp mái và nhà xưởng, Cat6A bọc giáp chuyên dụng (SFTP) vẫn là giải pháp tiên tiến và tối ưu nhất. Cấu trúc này bao gồm một lớp lá nhôm bọc riêng từng cặp dây và một lớp lưới đồng bọc ngoài toàn bộ lõi cáp, giúp ngăn chặn hoàn toàn hiện tượng nhiễu chéo từ các cáp lân cận (Alien Cross-talk) và các bức xạ điện từ tần số cao từ môi trường xung quanh. Cáp Cat6A SFTP là lựa chọn hàng đầu khi đi dây tín hiệu bên trong máng cáp chung với cáp nguồn AC của Inverter, cáp DC từ giàn pin mặt trời hoặc trong các môi trường công nghiệp có từ trường cực mạnh.

Vai trò của giao thức Ethernet trong hệ thống điện mặt trời

Giao thức Ethernet đóng vai trò thay thế công nghệ truyền thông nối tiếp RS485 truyền thống trong các dự án điện mặt trời nhờ cung cấp băng thông truyền dẫn vượt trội và khả năng giao tiếp song song. Thay vì truyền dữ liệu tuần tự (Polling) dễ gây trễ và nghẽn mạng của RS485, Ethernet cho phép hệ thống SCADA trung tâm kết nối trực tiếp, đồng thời thu thập dữ liệu thời gian thực từ hàng trăm Inverter, trạm thời tiết (Weather Station) và thiết bị đo đếm điện năng (Smart Meter) không có độ trễ.

Việc ứng dụng Ethernet giúp nâng cao năng lực giám sát và điều khiển công suất nhà máy (Power Plant Controller – PPC). Hệ thống có thể gửi các lệnh điều khiển giảm phát công suất hoặc điều chỉnh công suất phản kháng đến toàn bộ Inverter trong vòng mili giây, đáp ứng các yêu cầu khắt khe về điều độ vận hành từ đơn vị quản lý lưới điện quốc gia.

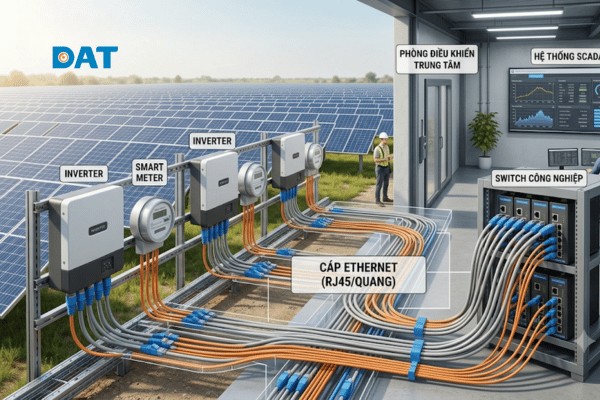

Kết nối inverter với bộ điều khiển trung tâm

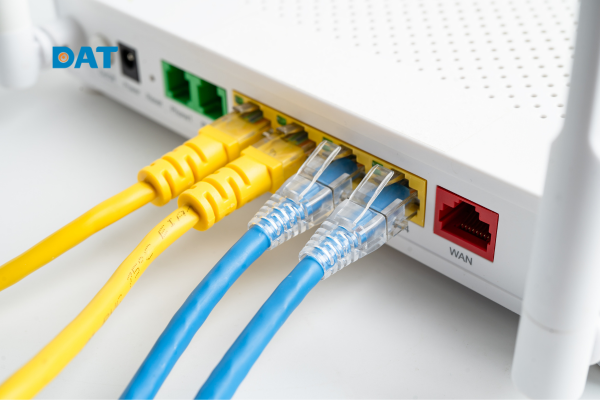

Kết nối Ethernet được thực hiện bằng cách cắm cáp mạng RJ45 trực tiếp từ cổng truyền thông tích hợp trên Inverter vào các cổng LAN của Switch công nghiệp đặt tại tủ gom tín hiệu. Để đảm bảo tính liên tục của dữ liệu giám sát, cấu trúc mạng thường được thiết kế theo cấu trúc vòng Ring sử dụng giao thức dự phòng ERPS (Ethernet Ring Protection Switching).

Giao thức ERPS cho phép cấu hình một đường truyền dự phòng vật lý khép kín giữa các Switch. Khi một phân đoạn cáp vật lý bị đứt hoặc Switch gặp sự cố, giao thức ERPS sẽ tự động phát hiện lỗi và chuyển hướng luồng dữ liệu sang đường truyền dự phòng còn lại với thời gian phục hồi dưới 50 mili giây. Điều này ngăn ngừa hoàn toàn nguy cơ mất dữ liệu hiệu suất của toàn bộ giàn pin.

Truyền dữ liệu giám sát hiệu suất thời gian thực

Hệ thống Ethernet truyền tải liên tục các thông số vận hành quan trọng của nhà máy điện mặt trời với tần suất cập nhật từ 1 đến 5 giây một lần về hệ thống Datalogger hoặc phần mềm SCADA. Các thông số này bao gồm:

• Điện áp (V) và dòng điện (A) của từng chuỗi pin mặt trời (String).
• Công suất phát tức thời (kW) và sản lượng điện tích lũy (kWh) của Inverter.
• Trạng thái hoạt động, mã lỗi cảnh báo lỗi cách điện hoặc quá nhiệt.
• Thông số môi trường từ Weather Station bao gồm bức xạ ánh sáng (W/m^2), nhiệt độ tấm pin và tốc độ gió.

Nhờ băng thông lớn của Ethernet, luồng dữ liệu này được truyền tải mượt mà dưới dạng các gói tin TCP/IP, đảm bảo kỹ sư vận hành tại trung tâm điều khiển luôn nắm bắt chính xác trạng thái thực tế của hệ thống để kịp thời phát hiện sự cố giảm hiệu suất giàn pin.

Tích hợp chuẩn Modbus TCP giám sát từ xa

Modbus TCP là giải pháp ánh xạ trực tiếp các khung dữ liệu Modbus RTU truyền thống lên trên giao thức truyền thông Ethernet/IP. Thay vì sử dụng cấu trúc phần cứng RS485 cũ kỹ, các câu lệnh truy vấn và phản hồi Modbus được bao bọc (encapsulated) bên trong một gói tin TCP thông qua cổng dịch vụ tiêu chuẩn 502.

Sự tích hợp này mang lại nhiều lợi thế:

• Truy cập không giới hạn: Kỹ sư có thể truy cập trực tiếp vào bảng thanh ghi (registers) của từng Inverter từ bất kỳ máy tính nào trong mạng nội bộ hoặc qua mạng Internet bảo mật (VPN).
• Cấu hình từ xa: Hỗ trợ thay đổi các thông số cài đặt, cập nhật firmware và chẩn đoán lỗi chuyên sâu cho Inverter mà không cần phải di chuyển ra ngoài công trường.
• Dễ dàng tích hợp: Các phần mềm SCADA hiện đại đều hỗ trợ driver Modbus TCP mặc định, giúp giảm thời gian lập trình và cấu hình hệ thống giám sát.

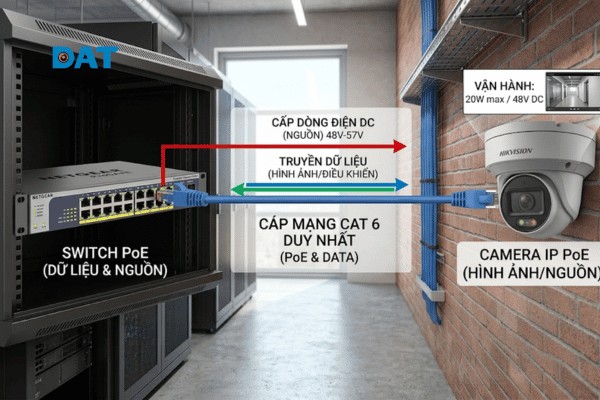

Công nghệ cấp nguồn qua Ethernet PoE trong hệ thống điện

Công nghệ cấp nguồn qua Ethernet (PoE) hoạt động dựa trên các tiêu chuẩn IEEE 802.3af/at/bt, cho phép truyền tải dòng điện một chiều (DC) cùng với tín hiệu dữ liệu trên cùng một sợi cáp mạng Cat6. Công nghệ này sử dụng các cặp dây trống hoặc truyền dòng điện trực tiếp chồng lên các cặp dây truyền dữ liệu thông qua nguyên lý nguồn vi sai mà không gây ảnh hưởng đến chất lượng đường truyền tín hiệu.

Tùy theo nhu cầu năng lượng của thiết bị đầu cuối, các chuẩn PoE cung cấp các mức công suất khác nhau tại nguồn cấp (PSE):

• IEEE 802.3af (PoE): Cung cấp công suất tối đa 15.4W tại cổng nguồn, đảm bảo tối thiểu 12.95W cho thiết bị nhận (PD) ở khoảng cách 100m.
• IEEE 802.3at (PoE+): Cung cấp công suất tối đa 30W tại cổng nguồn, đảm bảo tối thiểu 25.5W cho thiết bị nhận.
• IEEE 802.3bt (PoE++): Cung cấp công suất từ 60W đến 90W tại cổng nguồn, phù hợp cho các thiết bị công suất cao.

Tối giản hóa cấu trúc dây dẫn hệ thống

Trong các tủ điều khiển hệ thống điện truyền thống, mỗi thiết bị ngoại vi như bộ chuyển đổi giao thức Gateway, cảm biến hoặc camera đều yêu cầu hai đường dây riêng biệt bao gồm một dây tín hiệu và một dây nguồn 220V AC (đi kèm bộ chuyển đổi nguồn DC). Việc này làm tăng mật độ dây dẫn, gây khó khăn cho việc quản lý và bảo trì.

Sử dụng Switch PoE giúp tối giản hóa sơ đồ đấu nối bằng cách gộp hai đường dây này làm một sợi cáp Cat6 duy nhất. Việc loại bỏ các đường nguồn AC chạy phân tán trong tủ điều khiển giúp giải phóng không gian, cải thiện khả năng tản nhiệt của thiết bị và triệt tiêu nguy cơ cháy nổ do chập điện ở các mạch nguồn phụ.

Cấp nguồn trực tiếp cho thiết bị IoT

Công nghệ PoE được ứng dụng rộng rãi để cấp nguồn cho các thiết bị IoT lắp đặt rải rác ngoài thực địa của nhà máy điện mặt trời hoặc trạm biến áp, nơi việc kéo dây nguồn 220V AC gặp nhiều khó khăn và tốn kém:

• Cảm biến bức xạ mặt trời (Pyranometer) và cảm biến nhiệt độ: Các thiết bị đo lường này được gắn trực tiếp trên khung giá đỡ tấm pin, sử dụng bộ chia nguồn PoE Splitter để lấy nguồn DC hoạt động trực tiếp từ cáp mạng.
• Camera giám sát an ninh trạm biến áp: Các dòng camera PTZ công suất lớn, tích hợp đèn hồng ngoại tầm xa hoạt động ổn định nhờ nguồn cấp PoE+.
• Bộ chuyển đổi giao thức (Gateway): Đặt tại các hộp combiner box ngoài trời để thu thập dữ liệu từ các thiết bị đo đếm và truyền về Switch trung tâm.

Tiết kiệm chi phí lắp đặt thiết bị đo

Ứng dụng giải pháp cấp nguồn PoE mang lại hiệu quả kinh tế rõ rệt cho chủ đầu tư thông qua việc tối ưu hóa chi phí vật tư và nhân công lắp đặt. Bằng cách giảm một nửa số lượng dây dẫn cần kéo, doanh nghiệp tiết kiệm được chi phí mua cáp điện lực, ống luồn bảo vệ chuyên dụng và các phụ kiện đấu nối đi kèm.

Đồng thời, thời gian thi công kéo dây và đấu nối ngoài công trường được rút ngắn đáng kể. Về mặt an toàn pháp lý, việc không sử dụng nguồn điện áp cao 220V AC tại các vị trí thiết bị đo ngoài trời giúp đơn giản hóa các thủ tục nghiệm thu an toàn điện và phòng chống cháy nổ cho toàn bộ dự án.

Các câu hỏi thường gặp về giao thức Ethernet

Khoảng cách truyền tối đa của cáp Ethernet là bao nhiêu mét?

Khoảng cách truyền tối đa tiêu chuẩn của cáp đồng Ethernet (bao gồm các chuẩn Cat5e, Cat6 và Cat6A) là 100 mét cho một phân đoạn kết nối (segment) từ thiết bị đầu cuối đến Switch. Giới hạn này được đặt ra nhằm đảm bảo suy hao tín hiệu và độ trễ truyền dẫn nằm trong ngưỡng cho phép để thuật toán phát hiện va chạm hoạt động chính xác.

Nếu khoảng cách thi công thực tế vượt quá 100 mét, bạn phải áp dụng các giải pháp mở rộng mạng sau:

• Sử dụng Switch trung gian hoặc bộ lặp tín hiệu (Repeater/PoE Extender): Giúp khuếch đại tín hiệu điện áp để truyền thêm các khoảng cách 100 mét tiếp theo.
• Chuyển đổi sang cáp quang (Fiber Optic): Sử dụng bộ chuyển đổi quang điện (Media Converter) hoặc module SFP tích hợp trên Switch. Cáp quang single-mode cho phép truyền tải dữ liệu Ethernet với khoảng cách từ 10km đến 120km mà không bị suy hao hay ảnh hưởng bởi nhiễu điện từ.

Tại sao hệ thống năng lượng mặt trời ưu tiên Ethernet hơn Wi-Fi?

Hệ thống năng lượng mặt trời ưu tiên sử dụng kết nối Ethernet có dây vì Wi-Fi không đáp ứng được yêu cầu về độ ổn định và tính liên tục của dữ liệu trong môi trường công nghiệp. Các bộ Inverter công suất lớn khi hoạt động sẽ phát ra từ trường và sóng hài điện từ cực mạnh gây nhiễu loạn nghiêm trọng các băng tần sóng không dây 2.4 GHz và 5 GHz.

Ngoài ra, các nhà máy điện mặt trời thường sử dụng hệ thống khung giá đỡ bằng kim loại tấm lớn và các tấm pin mặt trời phân bổ trên diện tích rộng. Kết cấu kim loại này đóng vai trò như các tấm chắn sóng vật lý, gây ra hiện tượng suy hao đường truyền và phản xạ sóng đa hướng, dẫn đến mất kết nối liên tục ở các thiết bị Wi-Fi. Đường truyền Ethernet có dây bọc giáp bảo vệ là giải pháp duy nhất đảm bảo dữ liệu SCADA truyền về phòng điều khiển trung tâm liên tục 24/7.

Giao thức Ethernet khác gì so với giao thức RS485 trong công nghiệp?

Ethernet và RS485 là hai công nghệ truyền thông phổ biến nhưng có sự khác biệt lớn về tốc độ, cấu trúc mạng và khoảng cách truyền dẫn, cụ thể được so sánh trong bảng dưới đây:

Trong thực tế thiết kế hệ thống giám sát điện mặt trời hiện nay, xu hướng lai (hybrid) được sử dụng phổ biến. Các thiết bị đo lường nhỏ, ở gần nhau sẽ được kết nối nối tiếp bằng RS485 (Modbus RTU) để tiết kiệm chi phí cổng cắm, sau đó đưa vào một bộ Gateway chuyển đổi giao thức để đẩy dữ liệu lên trục xương sống Ethernet (Modbus TCP) truyền về trung tâm.

Có thể dùng cáp Ethernet ngoài trời cho hệ thống điện mặt trời không?

Bạn hoàn toàn có thể dùng cáp Ethernet ngoài trời, nhưng bắt buộc phải lựa chọn loại cáp chuyên dụng chịu thời tiết (Outdoor Cable) chứ không được sử dụng cáp mạng văn phòng thông thường. Lớp vỏ ngoài của cáp Ethernet ngoài trời phải được làm bằng chất liệu nhựa Polyethylene (PE) màu đen đặc, có khả năng chống tia cực tím (UV), chống ẩm xâm nhập và chịu được biến động nhiệt độ cao ngoài thực địa.

Khi thi công lắp đặt, cáp mạng ngoài trời phải đáp ứng các yêu cầu kỹ thuật sau:

• Bắt buộc luồn cáp trong ống nhựa bảo vệ chuyên dụng như ống xoắn HDPE chịu lực để ngăn ngừa tác động đè nén cơ học, ngập nước lâu ngày hoặc bị côn trùng cắn phá.
• Lựa chọn cáp có cấu trúc chống nhiễu (FTP hoặc SFTP) và có sợi dây đồng tiếp địa (Drain wire) chạy suốt chiều dài cáp. Sợi dây này phải được đấu nối vào hệ thống nối đất của tủ điện để triệt tiêu các xung nhiễu điện từ lan truyền do sét đánh gián tiếp.

Kết luận

Giao thức Ethernet chuẩn IEEE 802.3 đóng vai trò then chốt trong việc xây dựng hạ tầng truyền thông tốc độ cao, ổn định và bảo mật cho các hệ thống giám sát năng lượng và SCADA hiện đại. Nhờ băng thông rộng, cơ chế truyền song công loại bỏ xung đột dữ liệu và khả năng chống nhiễu điện từ vượt trội khi sử dụng cáp bọc giáp (Cat6/Cat6A SFTP), Ethernet giải quyết triệt để các hạn chế về khoảng cách và tốc độ của chuẩn truyền thông RS485 cũ. Việc tích hợp các giải pháp công nghệ tiên tiến như cấp nguồn qua Ethernet (PoE) không chỉ giúp tối giản hóa sơ đồ đấu nối dây dẫn trong các tủ điều khiển mà còn mang lại hiệu quả kinh tế rõ rệt thông qua việc tiết kiệm đáng kể chi phí vật tư và nhân công thi công.

Với năng lực của một đơn vị dẫn đầu trong lĩnh vực điện mặt trời và tự động hóa công nghiệp, DAT Group cung cấp các giải pháp tích hợp hệ thống giám sát toàn diện, từ thiết bị đo lường đầu cuối, bộ gateway chuyển đổi giao thức đến các switch công nghiệp hỗ trợ chuẩn ring dự phòng ERPS và công nghệ PoE. Sự đầu tư bài bản vào hạ tầng mạng Ethernet chuẩn hóa chính là chìa khóa giúp các chủ đầu tư tối ưu hóa hiệu suất vận hành và đảm bảo an toàn tuyệt đối cho toàn bộ hệ thống năng lượng trong dài hạn.
