Hệ Thống Điện Mặt Trời Độc Lập Là Gì? Cấu Tạo Và Nguyên Lý Hoạt Động Chi Tiết

Tóm tắt nhanh:

• Hệ thống điện mặt trời độc lập (Off-grid Photovoltaic System): Là hệ thống tự sản xuất, điều tiết và tiêu thụ điện năng hoàn toàn độc lập, không kết nối với lưới điện quốc gia (EVN).
• Khả năng tự chủ: Đạt 100% tự chủ năng lượng, bảo vệ phụ tải tuyệt đối khỏi tình trạng mất điện diện rộng (Blackout) hoặc điện lưới trồi sụt bất ổn.
• Cấu tạo cốt lõi: Gồm 4 khối linh kiện chính: Tấm pin mặt trời (PV Panels), Bộ điều khiển sạc (Solar Charge Controller), Hệ thống pin lưu trữ (Battery Bank) và Biến tần độc lập (Off-grid Inverter).
• Nguyên lý vận hành: Chuyển đổi quang năng thành điện năng một chiều (DC), lưu trữ vào hệ thống ắc quy/pin Lithium, sau đó nghịch lưu thành điện xoay chiều (AC) sóng sin chuẩn 220V/50Hz.
• Ứng dụng tối ưu: Vùng sâu vùng xa, hải đảo, tàu thuyền hải hành, nhà di động (Mobihome) hoặc các trạm viễn thông (BTS) nơi hạ tầng lưới điện khó tiếp cận.
• Lưu ý đầu tư: Chi phí hệ thống lưu trữ điện năng chiếm tỷ trọng lớn nhất (40% – 50%) và yêu cầu tính toán tải tiêu thụ ($kWh/day$) cực kỳ khắt khe.

Hệ thống điện mặt trời độc lập là gì?

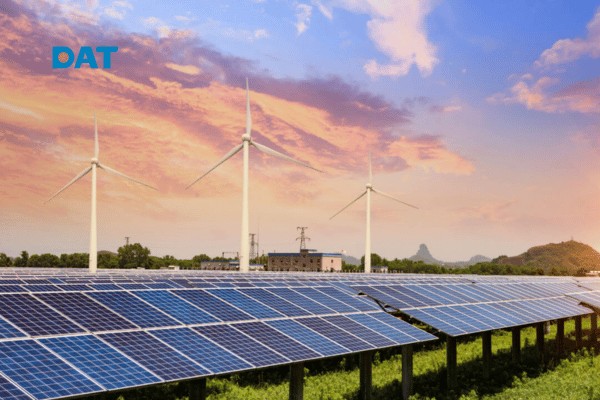

Hệ thống điện mặt trời độc lập (Off-grid System) hoạt động theo cơ chế hoàn toàn tách biệt khỏi hệ thống lưới điện truyền tải quốc gia. Hệ thống này tự thiết lập một mạng lưới nội bộ, cung cấp năng lượng liên tục bằng cách khai thác nguồn quang năng tự nhiên kết hợp với hệ quản lý lưu trữ năng lượng.

Các đặc tính định danh của hệ thống Off-grid:

• Tính cô lập (Isolation): Không tồn tại bất kỳ liên kết vật lý hoặc sự trao đổi điện năng hai chiều nào với lưới điện của EVN.
• Tính tự cung tự cấp (Self-sufficiency): Toàn bộ năng lượng của phụ tải phụ thuộc 100% vào công suất đỉnh của giàn pin ($kWp$) và dung lượng hữu dụng của hệ thống lưu trữ ($kWh$).
• Phân biệt rõ ràng với hệ thống Hybrid: Hệ thống điện mặt trời Hybrid (Hòa lưới có lưu trữ) vẫn giữ kết nối với điện lưới, dùng lưới điện làm nguồn dự phòng bypass khi pin lưu trữ cạn kiệt. Trong khi đó, hệ thống Off-grid thuần túy hoàn toàn không có nguồn dự phòng này, ngoại trừ trường hợp người dùng tích hợp thêm máy phát điện Diesel dự phòng (Generator input).

Trong an ninh năng lượng nội bộ, hệ thống Off-grid được coi là “lá chắn cuối cùng” giúp duy trì hoạt động cho các thiết bị phụ tải trọng yếu tại các khu vực có địa hình hiểm trở, không thể kéo dây dẫn truyền tải.

Cấu tạo chi tiết hệ thống điện mặt trời độc lập

Để vận hành ổn định 24/7/365, hệ thống đòi hỏi sự đồng bộ khắt khe về mặt thông số kỹ thuật giữa các cấu phần. Việc cấu hình sai lệch công suất có thể gây ra hiện tượng “nghẽn cổ chai” (bottleneck), làm sụt giảm hiệu suất tổng thể hoặc gây hỏng hóc nghiêm trọng cho cell pin lưu trữ.

Giàn tấm pin năng lượng mặt trời (Solar PV Array)

Đóng vai trò là “máy phát điện sơ cấp”, ứng dụng hiệu ứng quang điện để chuyển đổi các photon ánh sáng thành dòng điện một chiều (DC).

• Công nghệ cell pin: Ưu tiên sử dụng các dòng pin công nghệ mới nhất như Mono-PERC hoặc N-Type (TopCon/HJT) đạt hiệu suất module trên 22% từ các thương hiệu Tier-1 toàn cầu như Canadian Solar, Longi Green Energy, hay Jinko Solar.
• Thông số kỹ thuật then chốt: Điện áp hở mạch, điện áp danh định, dòng ngắn mạch và hệ số suy giảm hiệu suất theo nhiệt độ.
• Cấu trúc đấu nối: Tùy thuộc vào dải điện áp đầu vào của bộ điều khiển sạc, các tấm pin sẽ được đấu nối nối tiếp (Series) thành các string để tăng điện áp, hoặc đấu nối song song (Parallel) để tăng cường độ dòng điện.
• Tiêu chuẩn vật liệu: Silicon tinh thể cao cấp được bảo bọc bởi lớp kính cường lực Low-Iron chống phản xạ, khung nhôm Anodized hóa và hộp đấu dây đạt tiêu chuẩn kháng nước IP68.

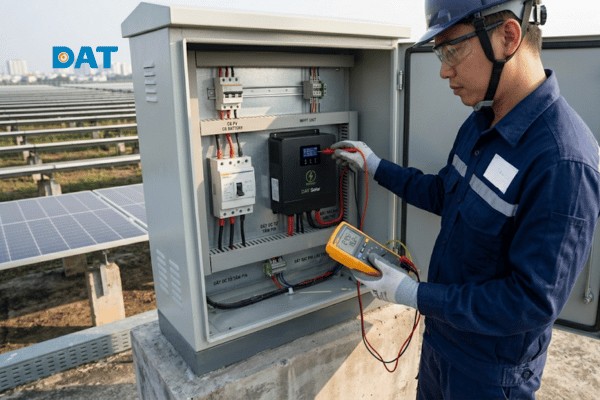

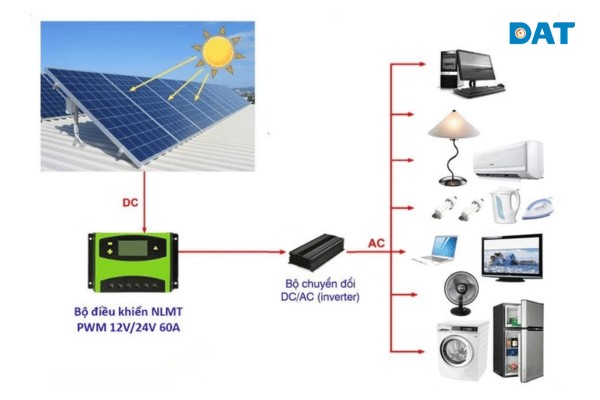

Bộ điều khiển sạc mặt trời (Solar Charge Controller)

Là trung tâm điều tiết dòng năng lượng, định hình dòng điện và điện áp từ giàn pin sạc vào hệ thống lưu trữ, ngăn chặn tình trạng sạc quá mức (Overcharge) hoặc xả quá sâu (Over-discharge).

• Công nghệ thuật toán MPPT (Maximum Power Point Tracking): Đây là tiêu chuẩn bắt buộc cho các hệ thống chuyên nghiệp. Thuật toán MPPT liên tục dò tìm điểm công suất cực đại của giàn pin, giúp tăng hiệu suất thu hoạch năng lượng lên tới 20% – 30% so với công nghệ điều khiển sạc PWM truyền thống trong điều kiện ánh sáng yếu hoặc bóng râm che khuất.
• Cơ chế bảo vệ tích hợp: Ngăn chặn dòng điện ngược (Reverse current) từ pin lưu trữ chạy ngược lên tấm pin vào ban đêm, bảo vệ ngắn mạch, quá dòng và đảo cực.

Hệ thống pin lưu trữ điện năng (Energy Storage System – ESS)

Được ví như “trái tim” của hệ thống Off-grid, có nhiệm vụ tích trữ năng lượng dư thừa vào ban ngày để cung cấp cho phụ tải vào ban đêm hoặc những ngày thời tiết xấu (khuất nắng, mưa bão).

• Pin Lithium LiFePO4 (Lithium Iron Phosphate): Là công nghệ lưu trữ tiên tiến nhất hiện nay. Sở hữu tuổi thọ ấn tượng từ 6.000 – 10.000 chu kỳ (Cycles) ở độ xả sâu (DoD – Depth of Discharge) lên đến 80% – 90%. Tích hợp hệ thống quản lý pin thông minh BMS (Battery Management System) giúp cân bằng cell, giám sát nhiệt độ và dòng sạc/xả.
• Ắc quy chì-axit / Ắc quy Gel chuyên dụng: Chi phí đầu tư ban đầu thấp nhưng tuổi thọ ngắn (chỉ từ 2 – 3 năm), độ xả sâu khuyến cáo chỉ dừng ở mức 50% DoD để tránh hiện tượng sunfat hóa làm hỏng bản cực.

Bộ biến tần độc lập (Off-grid Inverter)

Thực hiện nhiệm vụ biến đổi dòng điện một chiều (DC) từ hệ thống lưu trữ thành dòng điện xoay chiều (AC) tiêu chuẩn.

• Sóng sin chuẩn (Pure Sine Wave): Biến tần Off-grid bắt buộc phải đầu ra sóng sin chuẩn tinh khiết (THD < 3%). Khác với dòng Inverter sóng sin mô phỏng (Modified Sine Wave) giá rẻ gây hài dòng điện, sóng sin chuẩn giúp bảo vệ các thiết bị tải cảm (Inductive Load) như tủ lạnh, máy điều hòa, máy bơm nước không bị hiện tượng quá nhiệt, rung lắc và tiếng ồn.
• Tính năng khởi động đen (Black Start Capability): Tự động thiết lập lại điện áp pha và tần số nguồn điện mà không cần dòng điện tham chiếu từ lưới điện ngoại vi.
• Khả năng chịu dòng đỉnh (Surge Power): Inverter phải có khả năng chịu tải tức thời gấp 2 đến 3 lần công suất định mức để đáp ứng dòng khởi động (Inrush current) lớn của các thiết bị có động cơ.

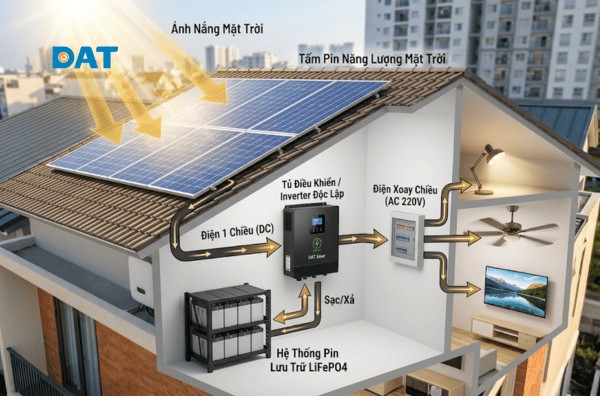

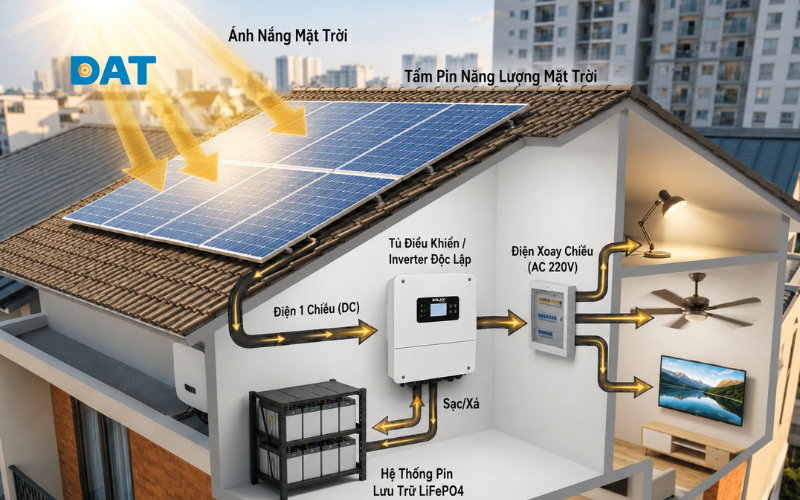

Nguyên lý hoạt động của hệ thống Off-grid

Hệ thống vận hành theo một chu trình chuyển hóa năng lượng khép kín, tự động hóa hoàn toàn dựa trên các kịch bản lập trình sẵn của bộ xử lý trung tâm:

Bước 1: Quang năng hóa điện năng

Khi các photon ánh sáng mặt trời va chạm với các tế bào quang điện (Solar Cells) trên tấm pin, hiện tượng quang điện sẽ giải phóng các electron tự do, tạo ra dòng điện một chiều (DC). Công suất đầu ra lúc này phụ thuộc trực tiếp vào cường độ bức xạ và nhiệt độ môi trường (theo tiêu chuẩn thử nghiệm quốc tế STC: 25 đ C, 1000W/m^2).

Bước 2: Điều tiết và nạp năng lượng (Quản lý SoC)

Dòng điện DC từ giàn pin được dẫn truyền qua bộ sạc MPPT. Thiết bị sẽ biến đổi điện áp phù hợp với trạng thái nạp của pin lưu trữ (SoC – State of Charge).

• Kịch bản ưu tiên tải: Nếu tại thời điểm đó xuất hiện phụ tải tiêu thụ, năng lượng từ tấm pin sẽ được biến tần chuyển đổi trực tiếp để cấp cho tải. Phần điện năng dư thừa mới được chuyển hướng nạp vào hệ thống lưu trữ.
• Bảo vệ thông minh: Khi pin đạt trạng thái đầy ($SoC = 100\%$), bộ sạc tự động chuyển sang chế độ sạc thả nổi (Floating charge) để bảo vệ tuổi thọ các cell pin.

Bước 3: Nghịch lưu và cấp nguồn xoay chiều

Khi phụ tải AC hoạt động (hoặc ban đêm khi giàn pin dừng sản sinh điện), Inverter sẽ rút dòng DC từ hệ thống lưu trữ, thực hiện quá trình nghịch lưu (Inversion) để nâng áp và chuyển đổi thành dòng AC 220V/50Hz cấp cho thiết bị. Hệ thống sẽ liên tục giám sát ngưỡng xả an toàn, nếu dung lượng lưu trữ xuống thấp dưới mức cấu hình (ví dụ $20\% \text{ SoC}$ đối với Lithium), Inverter sẽ phát cảnh báo tín hiệu hoặc chủ động ngắt các phụ tải không thiết yếu (Non-critical loads) để ngăn hệ thống bị sập hoàn toàn.

Phân tích Ưu điểm và Nhược điểm

Ghi chú kinh tế (LCOE): Chi phí điện năng vòng đời (LCOE) của hệ thống Off-grid tại các khu vực biệt lập thường tối ưu hơn rất nhiều so với chi phí đầu tư, kéo mới và bảo trì hệ thống đường dây trung thế/hạ thế từ vài km trở lên. Tuy nhiên, tại khu vực đô thị có lưới điện ổn định, đây là phương án có thời gian hoàn vốn lâu hơn so với hệ thống hòa lưới hoặc Hybrid.

Đối tượng ứng dụng thực tế tiêu biểu

Hệ thống điện mặt trời độc lập không hướng đến mục tiêu cạnh tranh giá điện thương mại tại thành thị, mà tập trung giải quyết bài toán cốt lõi: “Vượt qua rào cản địa lý và thiết lập nguồn an ninh năng lượng tại chỗ”.

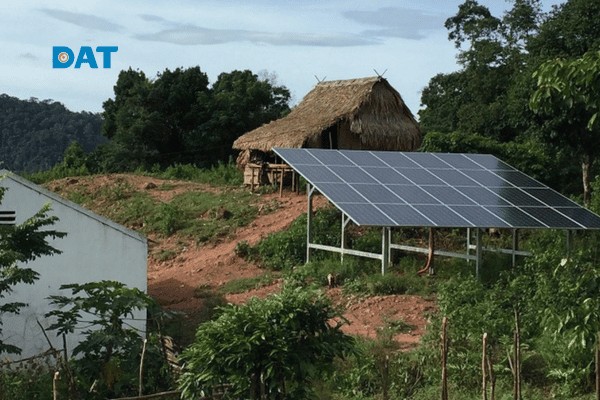

Hộ gia đình vùng sâu, vùng xa, hải đảo

Dành cho các hộ dân cư tại khu vực biên giới, hải đảo, vùng lõi rừng quốc gia nơi lưới điện chưa thể tiếp cận. Hệ thống cung cấp nguồn điện ổn định phục vụ nhu cầu dân sinh thiết yếu: Đèn chiếu sáng LED, quạt mát, Tivi, tủ lạnh mini và các thiết bị thông tin liên lạc, thay thế hoàn toàn việc dùng đèn dầu độc hại hoặc máy phát điện chạy dầu khét tiếng ồn.

Nông trại thông minh và Khu nuôi trồng thủy hải sản

Các mô hình nông nghiệp công nghệ cao thường nằm biệt lập ngoài vùng quy hoạch lưới điện. Hệ thống Off-grid đảm nhiệm vai trò vận hành: Hệ thống tưới nhỏ giọt tự động (Solenoide Valve), Camera an ninh giám sát từ xa, hệ thống đèn bẫy côn trùng, hoặc chạy máy sục khí Oxy cho các ao nuôi tôm, nuôi cá quy mô lớn.

Vận hành hệ thống tưới tự động, camera giám sát tại các trang trại biệt lập. Đây là một trong những biện pháp tiết kiệm điện hiệu quả nhất cho các vùng chưa có hạ tầng lưới điện.

Trạm phát sóng viễn thông di động (Trạm BTS)

Hạ tầng viễn thông tại các đỉnh núi cao yêu cầu nguồn điện duy trì liên tục 24/7/365 với độ tin cậy cực cao ($99.99\%$). Hệ thống Off-grid cấu hình kết hợp pin Lithium cao cấp là giải pháp kỹ thuật tiêu chuẩn để duy trì trạm BTS hoạt động ổn định, giảm thiểu tối đa chi phí nhân công vận hành và bảo trì trực tiếp tại địa hình hiểm trở.

Tàu thuyền thủy nội địa, tàu hải hành và Nhà di động (Mobihome)

Các phương tiện giao thông vận tải chuyển động liên tục không thể kết nối vật lý với điện lưới. Thiết bị lắp đặt trên tàu thuyền đòi hỏi tiêu chuẩn khắt khe: Tấm pin mặt trời có khả năng chống ăn mòn muối biển, Inverter và tủ điện đạt chuẩn bảo vệ IP65/IP67 để chống chịu rung lắc mạnh, độ ẩm cao và thời tiết khắc nghiệt trên biển.

Câu hỏi thường gặp (FAQs) về hệ thống Off-grid

Hệ thống điện mặt trời độc lập có chạy được máy lạnh (điều hòa) không?

• Trả lời: Có thể chạy được, nhưng yêu cầu hệ thống phải được thiết kế với quy mô công suất rất lớn. Một máy lạnh công suất 1HP (9000 BTU) tiêu thụ trung bình từ 0.8 kWh đến 1kWh điện mỗi giờ hoạt động. Để vận hành máy lạnh vào ban đêm (khoảng 8 tiếng), riêng hệ lưu trữ Lithium phải có dung lượng hữu dụng tối thiểu 10 kWh và giàn pin mặt trời tối thiểu từ 5 kWp trở lên để đảm bảo vừa cấp tải ban ngày vừa nạp đầy lại pin.

Tuổi thọ trung bình của các cấu phần trong hệ thống là bao lâu?

• Tấm pin mặt trời: Tuổi thọ vật lý từ 20 – 25 năm (Hiệu suất sau 25 năm vẫn đạt trên 80% so với ban đầu).
• Biến tần Off-grid Inverter: Từ 5 – 10 năm (Tùy thuộc vào môi trường vận hành và tản nhiệt).
• Pin lưu trữ Lithium LiFePO4: Từ 7 – 10 năm (Tùy thuộc vào số chu kỳ sạc xả và cấu hình cài đặt DoD).
• Ắc quy Gel / Ắc quy chì: Từ 2 – 3 năm.

Có thể đấu nối thêm tấm pin để nâng cấp công suất sau này không?

• Trả lời: Hoàn toàn có thể, nhưng cần tuân thủ nghiêm ngặt thông số dòng điện và điện áp cực đại đầu vào của bộ điều khiển sạc MPPT hiện tại. Nếu tổng công suất giàn pin mới vượt ngưỡng chịu đựng của bộ sạc, bạn bắt buộc phải nâng cấp lên bộ sạc lớn hơn hoặc lắp đặt thêm một bộ điều khiển sạc độc lập chạy song song (Parallel).

Tại sao chi phí lắp đặt hệ thống Off-grid luôn đắt hơn hệ thống hòa lưới (On-grid)?

• Trả lời: Do hệ thống hòa lưới cắt bỏ được hoàn toàn khối pin lưu trữ điện năng (vốn chiếm gần một nửa tổng chi phí vật tư). Ngoài ra, cấu trúc bo mạch của Inverter Off-grid phức tạp hơn rất nhiều: Nó phải tích hợp bộ tạo sóng sin độc lập, khả năng chịu dòng đỉnh lớn khi khởi động tải và tích hợp thuật toán quản lý nguồn điện động (Dynamic Power Management) mà các Inverter hòa lưới thông thường không có.

Kết luận

Hệ thống điện mặt trời độc lập là giải pháp công nghệ then chốt để khai phóng nguồn năng lượng sạch tại những vùng sâu vùng xa. Dù chi phí đầu tư ban đầu tương đối lớn, sự tự chủ hoàn toàn về năng lượng mang lại giá trị chiến lược lâu dài cho người sử dụng.
