Pin NiMH là gì? Cấu tạo và nguyên lý hoạt động của pin NiMH

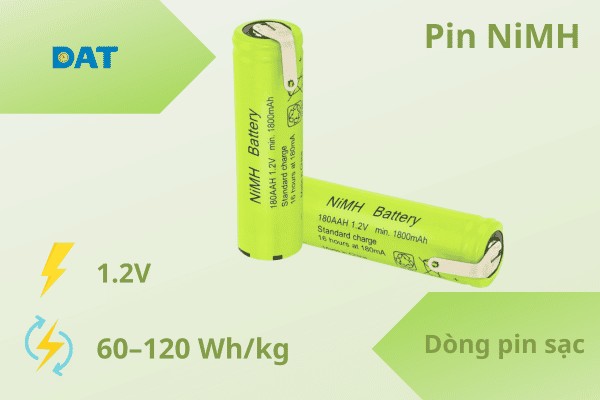

• Pin NiMH (Nickel-Metal Hydride) là dòng pin sạc (thứ cấp) phổ biến, sở hữu điện áp danh định 1.2V và mật độ năng lượng từ 60–120 Wh/kg.
• Cấu tạo của pin gồm cực dương Nickel hydroxide Ni(OH)₂, cực âm từ hợp kim hấp thụ hydro (dạng AB₂ hoặc AB₅) và chất điện phân dung dịch kiềm Kali hydroxide (KOH).
• Nguyên lý hoạt động dựa trên phản ứng hóa học thuận nghịch, chuyển dịch ion H⁺ qua màng ngăn separator giữa hai điện cực trong quá trình sạc và xả.
• Khả năng ứng dụng thực tế rất cao trong các thiết bị chiếu sáng năng lượng mặt trời, máy đo cầm tay nhờ dải nhiệt độ hoạt động rộng (-20°C đến 60°C) và độ an toàn chống cháy nổ vượt trội so với pin Li-ion.
• Công nghệ LSD (Low Self-Discharge) thế hệ mới đã giải quyết triệt để nhược điểm tự xả nhanh, giúp bảo toàn tới 85% dung lượng sau một năm không sử dụng.

Từ những đặc tính kỹ thuật cơ bản trên, pin NiMH đã khẳng định vị thế là giải pháp lưu trữ năng lượng trung gian hiệu quả, an toàn và thân thiện với môi trường. Để hiểu rõ hơn về cấu trúc hóa học, cơ chế vận hành cũng như cách tối ưu hóa hiệu suất của dòng pin này trong các ứng dụng thực tế, DAT Group sẽ phân tích chi tiết qua các nội dung dưới đây.

Pin NiMH là gì?

Pin NiMH (tên đầy đủ là Nickel-Metal Hydride) là loại pin sạc tái sử dụng nhiều lần (pin thứ cấp – secondary battery), hoạt động dựa trên phản ứng hóa học thuận nghịch giữa niken và hợp kim hấp thu hydro. Điểm đặc trưng của pin NiMH là điện áp danh định đạt 1.2V (khi sạc đầy có thể lên tới 1.4V – 1.45V) và có kích thước tương thích hoàn toàn với các dòng pin dùng một lần (pin sơ cấp – primary battery) như pin kiềm (Alkaline) 1.5V.

Theo danh mục hóa chất CAS (Chemical Abstracts Service), các thành phần chính cấu thành pin NiMH được quản lý nghiêm ngặt dưới các mã định danh:

• Nickel hydroxide (cực dương): CAS số 12054-48-7
• Kali hydroxide (chất điện phân): CAS số 1310-58-3
• Hợp kim lưu trữ hydro (cực âm): Thường là các hợp chất liên kim loại nhóm đất hiếm như Lanthanum Nickel (CAS số 12196-72-4).

Khác với pin Alkaline thông thường bị bỏ đi sau một lần sử dụng gây ô nhiễm môi trường, pin NiMH có khả năng nạp/xả hàng trăm đến hàng nghìn chu kỳ nhờ cơ chế phản ứng đảo ngược hoàn toàn khi kết nối với bộ sạc thích hợp.

Cấu tạo và nguyên lý hoạt động của pin NiMH

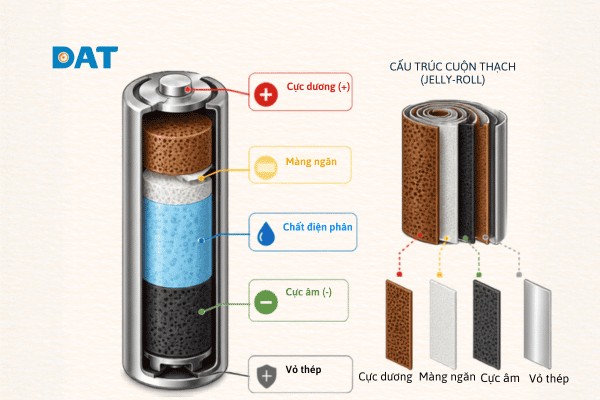

Cấu tạo vật lý của một cell pin NiMH dạng trụ tròn bao gồm các lớp vật liệu cực dương, cực âm và màng ngăn được cuộn chặt theo cấu trúc “cuộn thạch” (jelly-roll) đặt trong vỏ thép mạ niken bảo vệ.

[ Cực Dương (+) Nickel Hydroxide ]
│
┌──────────┴──────────┐
│ Màng ngăn chứa │ ← Dịch chuyển ion H⁺
│ chất điện phân KOH │
└──────────┬──────────┘
│
[ Cực Âm (-) Hợp kim chứa Hydro ]

Nguyên lý hoạt động của pin NiMH dựa trên sự chuyển dịch của các ion Hydro (H⁺) giữa cực dương và cực âm thông qua màng ngăn (separator) thấm đẫm dung dịch điện phân KOH. Màng ngăn này có vai trò cách điện vật lý giữa hai cực để tránh ngắn mạch nội bộ nhưng cho phép ion H⁺ đi qua tự do.

Phương trình phản ứng hóa học tổng quát tại hai cực:

Ni(OH)₂ + M ⇌ NiOOH + MH

Chiều từ trái sang phải (→) biểu thị quá trình sạc (charge), chiều ngược lại (←) biểu thị quá trình xả (discharge). Trong đó, M đại diện cho hợp kim hấp thụ hydro ở cực âm.

Cực dương từ hợp chất Niken hydroxit

Cực dương (Positive Electrode) của pin NiMH sử dụng hoạt chất chính là Niken hydroxit (Ni(OH)₂) kết hợp với các chất phụ gia dẫn điện như coban để tăng hiệu suất dòng điện.

Trong quá trình sạc, niken hydroxit bị oxy hóa và chuyển thành niken oxyhydroxit (NiOOH):

Ni(OH)₂ + OH⁻ → NiOOH + H₂O + e⁻

Ngược lại, trong quá trình xả, NiOOH nhận electron từ mạch ngoài và ion H⁺ để khử trở lại trạng thái Ni(OH)₂:

NiOOH + H₂O + e⁻ → Ni(OH)₂ + OH⁻

Vật liệu niken hydroxit có tính ổn định cấu trúc rất cao. Trải qua hàng trăm chu kỳ chuyển đổi hóa học giữa hai trạng thái oxy hóa, mạng tinh thể của vật liệu này rất ít bị giãn nở hay biến dạng, giúp pin duy trì dung lượng ổn định lâu dài.

Cực âm từ hợp kim lưu trữ Hydro

Cực âm (Negative Electrode) hoạt động như một tấm “bọt biển” hấp thụ khí hydro an toàn ở dạng rắn, thay vì trữ khí hydro tự do áp suất cao. Vật liệu chế tạo cực âm là các hợp kim đặc biệt, thường chia làm hai nhóm chính:

• Hợp kim AB₅: Phổ biến nhất là hợp chất liên kim loại gốc đất hiếm LaNi₅ (Lanthanum-Nickel), kết hợp thêm một lượng nhỏ mangan, nhôm hoặc coban để cải thiện độ bền.
• Hợp kim AB₂: Sử dụng các kim loại chuyển tiếp như titan, zirconi kết hợp với vanadi, crom, coban. Nhóm này có dung lượng lưu trữ lý thuyết cao hơn nhưng chế tạo phức tạp và đắt đỏ hơn.

Khi sạc, hợp kim M liên kết trực tiếp với ion H⁺ giải phóng ra từ chất điện phân để tạo thành hydrua kim loại MH:

M + H₂O + e⁻ → MH + OH⁻

Khi xả, hợp chất hydrua phân rã, giải phóng ion H⁺ quay lại dung dịch và giải phóng electron ra mạch ngoài:

MH + OH⁻ → M + H₂O + e⁻

Chất điện phân Kali hydroxit dung dịch

Chất điện phân (Electrolyte) trong pin NiMH là dung dịch kiềm Kali hydroxide (KOH) nồng độ khoảng 30% kết hợp với một lượng nhỏ dung dịch LiOH.

Dung dịch kiềm này đóng vai trò môi trường dẫn ion (ion conductor), giúp truyền tải các ion OH⁻ và H⁺ giữa hai điện cực một cách nhanh chóng, tạo nên quá trình chuyển hóa năng lượng từ dạng hóa học sang điện năng. Điểm đặc biệt của pin NiMH là chất điện phân không tham gia trực tiếp vào phản ứng hóa học tổng thể của cell pin. Nồng độ của dung dịch KOH gần như được giữ nguyên không đổi trong suốt quá trình sạc và xả, giúp độ dẫn điện của pin duy trì ở mức tối ưu.

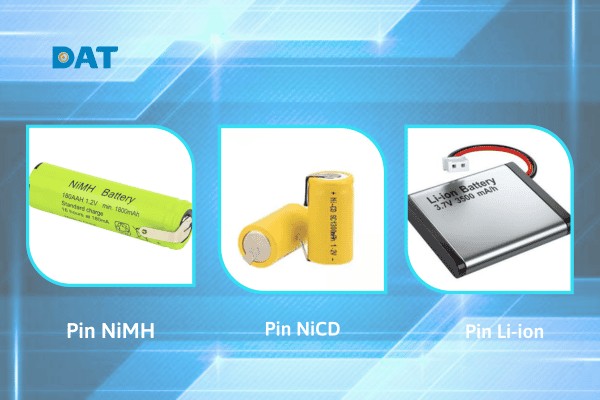

So sánh pin NiMH với pin NiCd và pin Li-ion

Để đánh giá vị thế kỹ thuật của pin NiMH, bảng so sánh dưới đây đối chiếu trực tiếp các thông số kỹ thuật cốt lõi giữa ba công nghệ pin sạc phổ biến hiện nay:

Mật độ năng lượng và dung lượng pin

Mật độ năng lượng của pin NiMH dao động từ 60–120 Wh/kg, cao gấp đôi so với công nghệ pin NiCd cũ. Điều này cho phép sản xuất các cell pin có dung lượng lớn hơn trong cùng một kích thước tiêu chuẩn (ví dụ, pin sạc AA NiMH có dung lượng lên đến 2000–2700 mAh so với chỉ 700–1000 mAh của pin NiCd).

Tuy nhiên, khi đặt cạnh pin Li-ion (mật độ từ 150–260 Wh/kg), pin NiMH tỏ ra yếu thế hơn rõ rệt. Khi thiết kế các bộ nguồn công suất lớn (như pack pin cho xe điện hay hệ thống lưu trữ điện mặt trời quy mô gia đình), việc sử dụng pin NiMH sẽ làm tăng trọng lượng và thể tích của hệ thống lên gấp 2 đến 3 lần so với pin Li-ion.

Hiệu ứng nhớ và tuổi thọ chu kỳ

“Hiệu ứng nhớ” (Memory Effect) là hiện tượng pin bị suy giảm dung lượng khả dụng khi bị sạc lặp đi lặp lại nhiều lần trước khi xả hết điện hoàn toàn. Pin NiMH vẫn bị ảnh hưởng bởi hiệu ứng này do sự tích tụ tinh thể trên điện cực niken, nhưng ở mức độ nhẹ hơn nhiều so với pin NiCd. Trong khi đó, pin Li-ion hoàn toàn miễn nhiễm với hiện tượng này.

Về tuổi thọ, pin NiMH đạt từ 500 đến 1,000 chu kỳ sạc/xả nếu được bảo dưỡng đúng cách. Mặc dù số chu kỳ này thấp hơn pin NiCd truyền thống, nhưng hiệu quả kinh tế và độ an toàn của NiMH vẫn vượt trội hơn trong phân khúc pin điện áp thấp.

Mức độ an toàn và thân thiện môi trường

Về mặt môi trường, pin NiMH hoàn toàn đáp ứng các tiêu chuẩn quốc tế nghiêm ngặt như RoHS của Liên minh Châu Âu nhờ cấu trúc không chứa Cadmium (Cd) – một kim loại nặng cực độc và khó phân hủy có trong pin NiCd.

Về mặt an toàn vận hành, pin NiMH có độ ổn định nhiệt cực tốt và góp phần nâng cao mức độ an toàn điện cho các hệ thống sử dụng nguồn lưu trữ năng lượng. Cấu trúc hóa học gốc nước (water-based electrolyte) ngăn chặn hầu như hoàn toàn nguy cơ xảy ra hiện tượng mất kiểm soát nhiệt (thermal runaway). Ngay cả khi bị sạc quá mức hoặc đoản mạch, pin NiMH chỉ giải phóng khí hydro an toàn qua van xả áp suất chứ không gây cháy nổ dữ dội như các dòng pin Li-ion nhạy cảm.

Ưu điểm và nhược điểm của pin NiMH

Hiểu rõ các điểm mạnh và điểm yếu của pin NiMH giúp người dùng vận hành thiết bị hiệu quả và kéo dài tuổi thọ cho hệ thống lưu trữ điện năng.

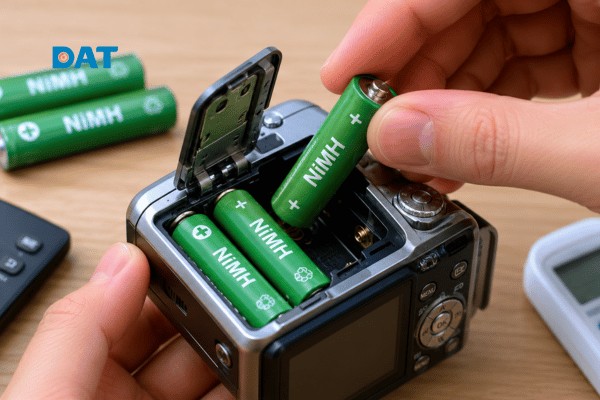

Ưu điểm

Pin NiMH được đánh giá cao nhờ độ an toàn, khả năng tái sử dụng nhiều lần và tính thân thiện với môi trường. Công nghệ này phù hợp với nhiều thiết bị điện tử phổ thông nhờ kích thước tiêu chuẩn và khả năng vận hành ổn định. Những ưu điểm nổi bật của pin NiMH bao gồm:

• An toàn chống cháy nổ tuyệt đối: Hóa chất thân thiện, không có nguy cơ tự cháy dưới tác động của nhiệt độ cao hoặc va đập cơ học.
• Không yêu cầu mạch bảo vệ phức tạp: Khác với pin Li-ion bắt buộc phải tích hợp mạch BMS quản lý từng cell pin, pin NiMH có thể tự cân bằng và chịu được dòng sạc quá mức nhẹ (overcharge) mà không hỏng hóc ngay lập tức.
• Thân thiện với môi trường: Dễ dàng tái chế, không chứa các kim loại nặng độc hại như chì hay cadmium.
• Tương thích cao: Kích thước tiêu chuẩn (AA, AAA, C, D) cho phép thay thế trực tiếp vào các khay pin của thiết bị phổ thông sử dụng pin dùng một lần.

Nhược điểm

Mặc dù có nhiều ưu điểm, pin NiMH vẫn tồn tại một số hạn chế về hiệu suất lưu trữ và quá trình sử dụng. Các nhược điểm này có thể ảnh hưởng đến trải nghiệm vận hành trong những ứng dụng yêu cầu mật độ năng lượng cao hoặc thời gian lưu trữ dài. Một số hạn chế chính gồm:

• Tốc độ tự xả cao (Self-discharge rate): Pin NiMH tiêu chuẩn tự thất thoát năng lượng rất nhanh, mất khoảng 10% đến 20% dung lượng ngay trong ngày đầu tiên sau sạc và khoảng 1% đến 2% mỗi ngày tiếp theo ở nhiệt độ phòng.
• Điện áp giảm dần khi xả: Điện áp giảm đều từ 1.4V xuống 1.0V trong quá trình hoạt động, không giữ được mức điện áp đi ngang ổn định như pin Li-ion.
• Thời gian sạc lâu: Thường yêu cầu các bộ sạc thông minh kiểm soát nhiệt độ và dòng điện chặt chẽ, thời gian sạc đầy thông thường dao động từ 2 đến 5 giờ.

Nhược điểm về tốc độ tự xả và giải pháp LSD

Để giải quyết điểm yếu tự xả của pin NiMH truyền thống, các nhà sản xuất đã phát triển công nghệ LSD (Low Self-Discharge), giúp giảm đáng kể tốc độ tự xả và kéo dài thời gian lưu trữ năng lượng. Công nghệ này cải tiến lớp màng ngăn separator và tối ưu hóa thành phần hợp kim cực âm giúp giảm thiểu phản ứng tự phóng điện hóa học.

Nhờ đó, pin NiMH LSD có thể bảo toàn được tới 85% dung lượng sau 1 năm bảo quản và duy trì khoảng 70% sau 5 năm không sử dụng.

Lưu ý hạn chế hiệu ứng nhớ

Để hạn chế tối đa hiệu ứng nhớ trên pin NiMH, người dùng cần thực hiện quy trình “reconditioning” (phục hồi dung lượng) định kỳ sau mỗi 3 tháng hoặc sau mỗi 30–50 chu kỳ sạc thông thường.

• Cách thực hiện: Xả cạn pin bằng thiết bị chuyên dụng hoặc bộ sạc thông minh xuống mức điện áp cắt (cut-off voltage) 0.9V/cell, sau đó tiến hành sạc đầy lại 100% dung lượng liên tục không ngắt quãng.
• Cảnh báo: Tránh tuyệt đối thói quen “sạc nhồi” – tức là cắm sạc khi pin mới chỉ tiêu hao 10% – 20% dung lượng liên tục nhiều lần, vì việc này làm đẩy nhanh quá trình tạo tinh thể lớn ở cực dương, gây sụt giảm dung lượng khả dụng nhanh chóng.

Ứng dụng của pin NiMH trong thiết bị năng lượng mặt trời

Trong lĩnh vực điện mặt trời quy mô vừa và nhỏ, pin NiMH đóng vai trò quan trọng nhờ khả năng chống chịu điều kiện khắc nghiệt của thời tiết bên ngoài và giá thành đầu tư ban đầu thấp.

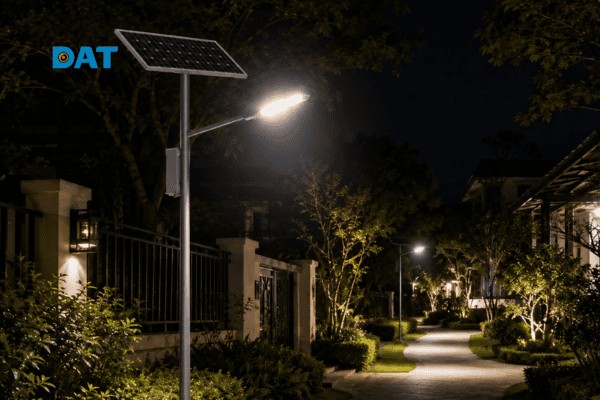

Sử dụng trong đèn năng lượng mặt trời

Đèn năng lượng mặt trời sân vườn, đèn chiếu lối đi ngoài trời là những ứng dụng thực tế phổ biến nhất của pin AA/AAA NiMH.

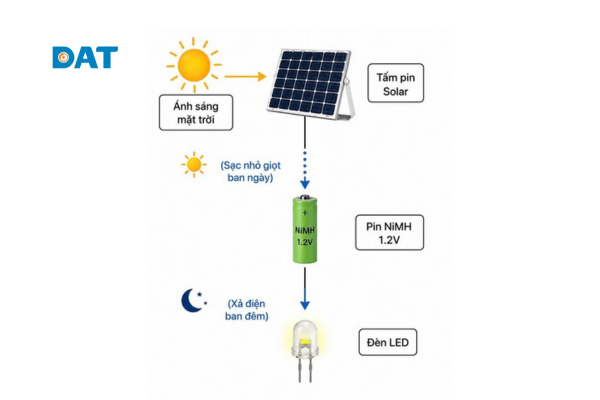

[ Ánh sáng mặt trời ] → [ Tấm pin Solar ]
│
(Sạc nhỏ giọt ban ngày)
│
▼
[ Pin NiMH 1.2V ]
│
(Xả điện ban đêm)
│
▼
[ Đèn LED ]

Vào ban ngày, tấm pin mặt trời chuyển đổi quang năng thành điện năng và nạp trực tiếp vào pin NiMH dưới dạng sạc nhỏ giọt. . Dưới tác động của nắng nóng chiếu trực tiếp vào vỏ đèn (nhiệt độ có thể lên tới 50°C – 60°C), pin NiMH hoạt động an toàn tuyệt đối, không gặp hiện tượng phồng pin hay nguy cơ kích nổ như pin Lithium thông thường.

Tích hợp thiết bị điện tử cầm tay

Trong ngành điện lực và lắp đặt solar, các thiết bị đo kiểm cầm tay như máy đo vạn năng (multimeter), bộ đàm công trường, thiết bị đo cường độ bức xạ mặt trời thường xuyên sử dụng pin sạc NiMH cỡ AA hoặc AAA. Tính sẵn có của các form factor tiêu chuẩn giúp kỹ sư dễ dàng thay thế pin dự phòng ngay tại công trường mà không cần ngắt quãng công việc để tìm bộ sạc chuyên dụng.

Hệ thống lưu trữ điện năng nhỏ

Đối với các hệ thống điều khiển tự động ngoài trời, trạm quan trắc thời tiết mini hoặc hệ thống đèn thoát hiểm khẩn cấp, các kỹ sư thường ghép nối tiếp (series) nhiều cell pin NiMH 1.2V để tạo ra các pack pin 12V hoặc 24V công suất nhỏ.

Hệ thống lưu trữ này hoạt động bền bỉ, không cần các mạch cân bằng cell phức tạp hay đắt tiền. Tuy nhiên với các dự án lớn hơn, doanh nghiệp thường lựa chọn giải pháp lưu trữ điện ESS để tối ưu hiệu suất và khả năng mở rộng.

Các câu hỏi thường gặp về pin NiMH

Tại sao pin sạc đầy có điện áp cao hơn 1.2V?

Điện áp danh định 1.2V là điện áp trung bình của pin trong suốt chu kỳ xả. Khi được sạc đầy hoàn toàn bằng dòng điện, điện áp không tải (Open Circuit Voltage) của cell pin NiMH sẽ đạt mức khoảng 1.4V đến 1.45V. Đây là hiện tượng vật lý hoàn toàn bình thường và điện áp này sẽ nhanh chóng tụt về mức ổn định 1.2V khi pin bắt đầu gánh tải làm việc.

Dùng sạc pin Li-ion hoặc pin NiCd cũ cho pin NiMH được không?

• Không dùng sạc Li-ion: Pin Li-ion sử dụng thuật toán sạc CC/CV (Constant Current/Constant Voltage) với điện áp cắt rất cao (4.2V), nếu dùng sạc này cho pin NiMH 1.2V sẽ gây quá áp, làm hỏng pin tức thì và tăng nguy cơ rò rỉ hóa chất.
• Hạn chế dùng sạc NiCd cũ: Dù cùng điện áp danh định 1.2V, nhưng phương pháp phát hiện pin đầy của NiCd dựa trên sự sụt giảm điện áp đầu cực (-ΔV) lớn hơn nhiều so với NiMH. Bộ sạc NiCd cũ sẽ không nhận biết được lúc pin NiMH đã đầy, dẫn đến việc liên tục sạc quá mức làm chai pin nhanh chóng.

Công nghệ pin NiMH LSD là gì?

LSD là viết tắt của Low Self-Discharge (Tự xả thấp). Đây là cải tiến công nghệ vật liệu cấu trúc màng ngăn giúp giữ lại năng lượng trong pin lâu hơn gấp nhiều lần so với pin NiMH thông thường. Pin sạc ứng dụng công nghệ LSD thường được sạc sẵn từ nhà máy và có thể sử dụng ngay sau khi mở hộp (Ready-to-use).

Khi nào cần bảo dưỡng (Reconditioning) pin NiMH?

Bạn nên tiến hành bảo dưỡng xả sâu và sạc đầy lại cho pin NiMH khi nhận thấy thiết bị sử dụng nhanh hết pin hơn bình thường, hoặc khi pin đã được lưu trữ trong kho không hoạt động quá 3 tháng. Việc bảo dưỡng định kỳ giúp phá vỡ các tinh thể cản trở dòng điện tích tụ trên điện cực, hồi phục hiệu suất xả ban đầu của pin.

Tổng kết

Pin NiMH là giải pháp lưu trữ năng lượng tin cậy, an toàn cao và thân thiện với môi trường nhờ loại bỏ hoàn toàn các chất độc hại. Mặc dù mật độ năng lượng không bằng pin Li-ion và có hiện tượng tự xả, sự ra đời của công nghệ LSD cùng khả năng vận hành ổn định trong môi trường khắc nghiệt từ -20°C đến 60°C vẫn giúp dòng pin này giữ vai trò thiết yếu trong các ứng dụng lưu trữ công suất nhỏ và đèn năng lượng mặt trời.

Hy vọng những thông tin chuyên sâu trên đã giúp bạn hiểu rõ cấu tạo, nguyên lý và cách tối ưu hóa hiệu suất của pin NiMH trong thực tế. Đừng quên theo dõi các bài viết công nghệ tiếp theo từ DAT Group để cập nhật những kiến thức kỹ thuật mới nhất.
