Quang trở (LDR) là gì? Cấu tạo, nguyên lý và ứng dụng thực tế
Tóm tắt nhanh
- Quang trở (LDR – Light Dependent Resistor): Là một linh kiện điện tử thụ động có điện trở thay đổi theo cường độ ánh sáng chiếu vào.
- Bản chất vật lý: Điện trở tỉ lệ nghịch với cường độ sáng (ánh sáng càng mạnh, điện trở càng giảm và ngược lại).
- Vật liệu cấu tạo: Chủ yếu từ Cadmium Sulfide (CdS), một loại vật liệu bán dẫn có độ nhạy cao với dải ánh sáng nhìn thấy.
- Nguyên lý: Hoạt động dựa trên hiệu ứng quang điện trong (Internal Photoelectric Effect).
- Thông số quan trọng: Điện trở tối (Dark Resistance), điện trở sáng (Light Resistance) và thời gian phản hồi (Response time).
- Ứng dụng phổ biến: Hệ thống đèn đường tự động, Solar Tracker (dò hướng mặt trời), mạch báo động an ninh và cảm biến ánh sáng trên thiết bị di động.
- Ưu điểm: Giá thành rẻ, cấu tạo đơn giản, dễ tích hợp vào các mạch điều khiển analog và digital.
Sau khi đã nắm được tổng quan về khái niệm và đặc tính cơ bản của linh kiện, người đọc cần đi sâu vào chi tiết cấu tạo kỹ thuật và các thông số chuyên sâu. Để hiểu rõ hơn về cách vận hành và tối ưu hóa quang trở trong các thiết kế mạch điện tử thực tế, DAT Group sẽ phân tích chi tiết qua các nội dung dưới đây.
Quang trở (LDR) là gì?
Quang trở, tên tiếng Anh là Light Dependent Resistor (LDR) hoặc Photoresistor, là một linh kiện điện tử thụ động có giá trị điện trở thay đổi phụ thuộc vào cường độ ánh sáng chiếu lên bề mặt của nó. Đây là một ứng dụng điển hình của việc chuyển đổi quang năng thành sự thay đổi tính chất điện học trong vật lý bán dẫn.
Trong môi trường bóng tối hoàn toàn, quang trở có điện trở rất cao (hàng Megaohms). Khi cường độ ánh sáng tăng lên, điện trở của linh kiện giảm xuống đáng kể (chỉ còn vài trăm Ohms).

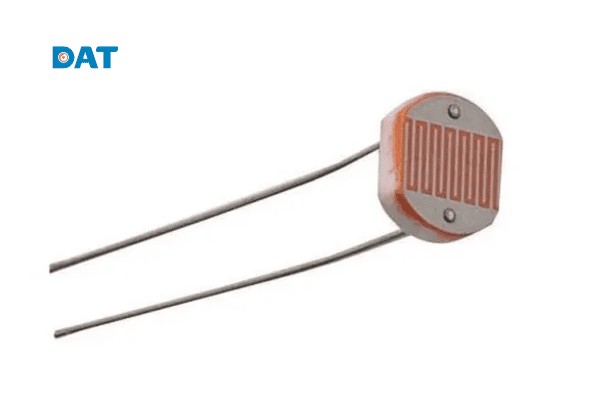

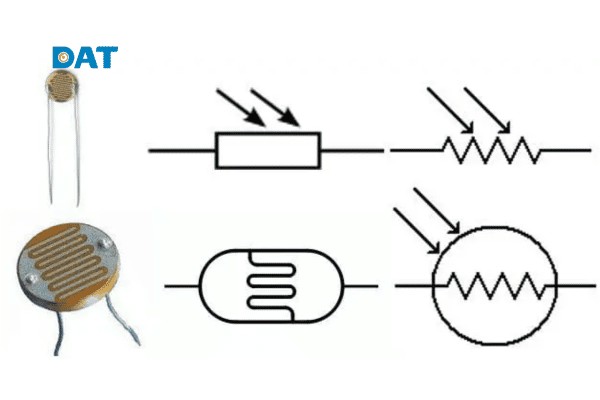

Đặc điểm nhận dạng vật lý:
- Hình dáng: Thường là một đĩa tròn nhỏ, đường kính phổ biến từ 5mm đến 20mm.

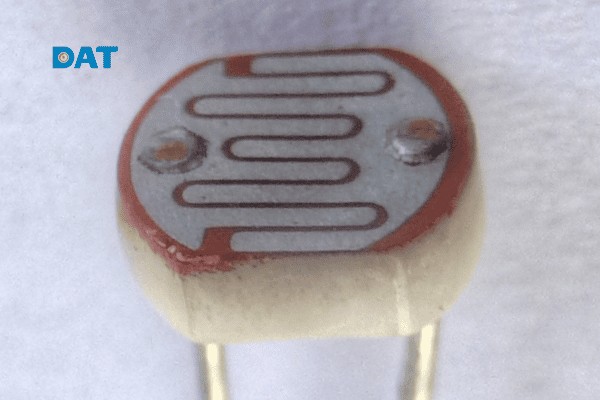

- Bề mặt: Có các rãnh zigzag được phủ lớp vật liệu bán dẫn (thường là Cadmium Sulfide – CdS). Cấu trúc zigzag giúp tối đa hóa diện tích tiếp xúc với ánh sáng trong một kích thước nhỏ gọn.
- Số chân: Linh kiện có 2 chân ra, không phân cực (bi-directional), cho phép lắp đặt linh hoạt trong mạch điện mà không lo ngược chiều.
Thành phần thực thể (Entities):
- Cadmium Sulfide (CdS): Vật liệu chính tạo ra sự nhạy cảm với ánh sáng.
- Linh kiện thụ động: Không tự tạo ra nguồn năng lượng, chỉ tiêu thụ hoặc biến đổi năng lượng.
- Cảm biến ánh sáng (Light Sensor): Một dạng cảm biến analog đơn giản nhất.
Nguyên lý hoạt động của quang trở
Nguyên lý cốt lõi của quang trở dựa trên hiện tượng vật lý gọi là hiệu ứng quang điện trong.
- Trạng thái bóng tối (High Resistance):
- Trong vật liệu bán dẫn CdS, các electron bị liên kết chặt chẽ trong cấu trúc tinh thể.
- Số lượng electron tự do rất ít, dẫn đến khả năng dẫn điện kém.
- Điện trở đo được lúc này đạt mức cực đại (thường > 1MΩ – 10MΩ).
- Trạng thái chiếu sáng (Low Resistance):
- Khi các photon ánh sáng đập vào bề mặt linh kiện, chúng truyền năng lượng cho các electron trong dải hóa trị.
- Nếu năng lượng của photon đủ lớn (vượt qua vùng cấm – bandgap của vật liệu), các electron sẽ bứt phá khỏi liên kết để trở thành electron tự do trong dải dẫn.
- Quá trình này giải phóng đồng thời các lỗ trống (holes), làm tăng mật độ hạt tải điện.
- Kết quả: Độ dẫn điện tăng lên và điện trở giảm xuống nhanh chóng.
Ví dụ về context giá trị thực tế:
- Trong tối: Điện trở khoảng 1.000.000 Ω (1MΩ).
- Dưới ánh sáng đèn phòng: Điện trở giảm xuống khoảng 10.000 Ω (10kΩ).
- Dưới ánh sáng mặt trời trực tiếp: Điện trở chỉ còn khoảng 100 Ω – 500 Ω.
Ứng dụng của quang trở
Quang trở là giải pháp tối ưu cho các mạch yêu cầu chi phí thấp và độ bền cao. Tuy không có độ chính xác tuyến tính như các cảm biến Lux chuyên dụng, LDR vẫn chiếm ưu thế trong các ứng dụng đóng/cắt dựa trên ngưỡng sáng.
Hệ thống chiếu sáng tự động
Đây là ứng dụng cốt lõi của LDR trong các sản phẩm chiếu sáng thông minh. Trong cấu tạo bo mạch đèn năng lượng mặt trời, quang trở LDR giúp hệ thống nhận diện điều kiện ánh sáng môi trường để tự động bật đèn khi trời tối và tắt khi trời sáng, giúp tiết kiệm điện năng tối đa.
- Mạch đèn đường thông minh: LDR được đặt trong một đầu dò hướng lên trời. Khi trời tối, điện trở tăng cao, mạch điều khiển (thường dùng Op-amp hoặc vi điều khiển) sẽ nhận diện tín hiệu điện áp thay đổi để kích hoạt Relay hoặc Triac, đóng điện cho đèn đường.
- Đèn ngủ tự sáng: Sử dụng mạch cầu phân áp đơn giản kết hợp với một transistor NPN để kích hoạt LED khi ánh sáng phòng tắt đi.
- Đèn hành lang/sân vườn: Giúp tiết kiệm năng lượng bằng cách chỉ cho phép đèn hoạt động khi cường độ sáng tự nhiên dưới một ngưỡng cài đặt nhất định.
Thiết bị điện năng lượng mặt trời
Trong ngành solar, quang trở đóng vai trò là “mắt thần” hỗ trợ hiệu suất hệ thống:

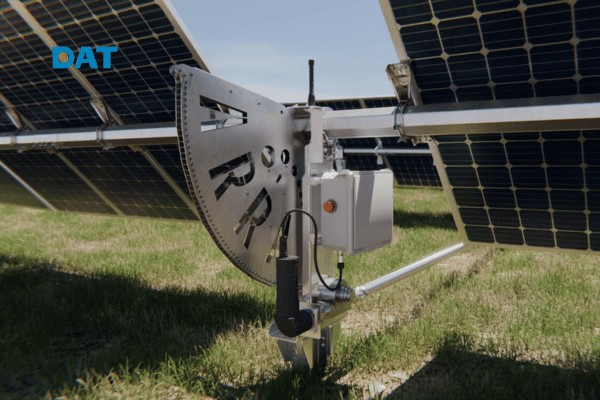

- Solar Tracker (Mạch dò hướng mặt trời): Sử dụng một cặp LDR được ngăn cách bởi một tấm chắn sáng nhỏ. Khi mặt trời di chuyển, cường độ sáng lên hai LDR sẽ lệch nhau. Mạch so sánh sẽ điều khiển động cơ servo xoay tấm pin đến vị trí mà giá trị điện trở của hai LDR cân bằng nhau (hướng trực diện mặt trời). Điều này giúp tăng hiệu suất thu năng lượng lên tới 30-40%.
- Đèn sân vườn năng lượng mặt trời: LDR đóng vai trò cảm biến để hệ thống biết khi nào cần ngắt sạc từ tấm pin và bắt đầu xả pin dự trữ vào bóng LED.
Mạch cảnh báo an ninh
LDR được sử dụng hiệu quả trong các hệ thống báo động đơn giản nhưng tin cậy:
- Hàng rào laser: Một tia laser liên tục chiếu vào bề mặt LDR. Điện trở LDR duy trì ở mức thấp ổn định. Nếu có người đi qua làm chắn tia sáng, điện trở LDR tăng đột ngột. Tín hiệu này được đưa vào IC NE555 hoặc vi điều khiển để kích hoạt còi báo động (Buzzer).
- Báo động mở cửa: LDR đặt bên trong tủ hoặc két sắt tối. Khi cửa mở, ánh sáng tràn vào làm giảm điện trở LDR, kích hoạt tín hiệu cảnh báo xâm nhập.
Cảm biến đo cường độ sáng
LDR có thể dùng làm thiết bị đo độ sáng tương đối:
- Máy ảnh: Hỗ trợ xác định phơi sáng tự động trong các dòng máy ảnh cơ cũ hoặc máy ảnh kỹ thuật số giá rẻ.
- Thiết bị di động: Tự động điều chỉnh độ sáng màn hình (Auto Brightness) dựa trên môi trường xung quanh.
- Lưu ý kỹ thuật: Do đặc tính phi tuyến tính (non-linear) và phản hồi chậm, LDR không được dùng để đo chỉ số Lux chính xác trong phòng thí nghiệm. Thay vào đó, nó thường được dùng để xác định các trạng thái “Sáng – Mờ – Tối”.
Các thông số kỹ thuật của quang trở (Datasheet)
Việc đọc hiểu datasheet giúp kỹ sư chọn đúng mã linh kiện cho thiết kế mạch, tránh sai số hoặc hỏng hóc.
Điện trở tối (Dark Resistance)
- Ký hiệu: Rdark
- Định nghĩa: Là điện trở của LDR khi không có ánh sáng chiếu vào (0 Lux).
- Giá trị thông thường: Thường lớn hơn 1 MΩ, có loại lên đến 20 MΩ.
- Ý nghĩa: Thông số này cực kỳ quan trọng để tính toán dòng rò (leakage current). Nếu Rdark quá thấp, mạch có thể bị “kích nhầm” ngay cả khi trời tối. Thông số này thường được nhà sản xuất đo sau 10 giây kể từ khi ngắt hoàn toàn nguồn sáng để đảm bảo độ ổn định.
Điện trở sáng (Light Resistance)
- Ký hiệu: Rlight hoặc R10
- Định nghĩa: Điện trở đo được tại một cường độ sáng tiêu chuẩn, thường là 10 Lux (tương đương ánh sáng hành lang yếu).
- Giá trị thông thường: 5kΩ đến 200kΩ tùy mã sản phẩm (ví dụ dòng GL55 series).
- Ứng dụng: Dùng để tính toán điện trở kéo (Pull-up/Pull-down) trong mạch phân áp. Ví dụ, nếu Rlight là 10kΩ, bạn nên chọn điện trở tĩnh khoảng 10kΩ để có dải điện áp thay đổi rộng nhất (Vcc/2).
Thời gian phản hồi (Response Time)
- Ký hiệu: Tr (Rise time) và Tf (Fall time).
- Định nghĩa: Thời gian cần thiết để điện trở thay đổi khi cường độ sáng thay đổi đột ngột.
- Giá trị: Thường nằm trong khoảng 20ms đến 50ms.
- SME Insight: LDR có độ trễ lớn. Do đó, không bao giờ sử dụng quang trở cho các mạch truyền tin bằng ánh sáng tốc độ cao (như cáp quang hay điều khiển từ xa IR). Đối với các ứng dụng cần tốc độ micro giây (µs), phải thay thế bằng Photodiode hoặc Phototransistor.
Điện áp và Công suất tối đa
- Vmax: Điện áp tối đa linh kiện chịu được (thường từ 150V đến 250V DC).
- Pmax: Công suất tiêu tán tối đa (thường từ 50mW đến 100mW). Nếu dòng qua LDR quá lớn làm nóng linh kiện, lớp CdS sẽ bị biến tính và mất khả năng thay đổi điện trở chính xác.

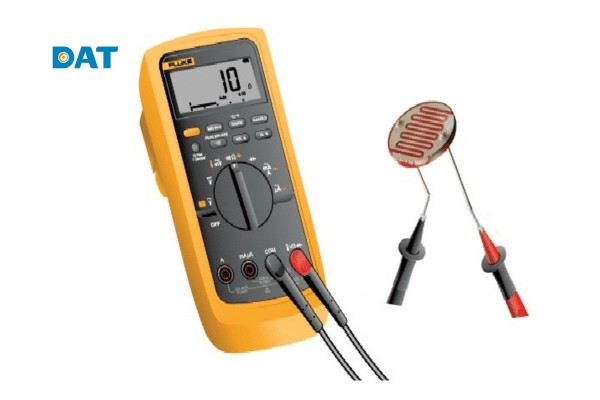

Cách kiểm tra quang trở bằng đồng hồ vạn năng
Để xác định một quang trở còn hoạt động tốt hay đã hỏng, kỹ thuật viên thực hiện các bước sau:
- Chuẩn bị: Sử dụng đồng hồ vạn năng (VOM) kim hoặc số. Chuyển về thang đo điện trở (Ohm – Ω). Nếu dùng đồng hồ số, hãy chọn thang Auto hoặc 2MΩ.
- Đo trong điều kiện sáng: Đặt hai que đo vào hai chân của quang trở. Để linh kiện dưới ánh sáng đèn hoặc mặt trời. Giá trị điện trở phải thấp (thường < 2kΩ).
- Đo trong điều kiện tối: Sử dụng ngón tay hoặc vật đen che kín hoàn toàn bề mặt quang trở. Quan sát màn hình đồng hồ. Giá trị điện trở phải tăng vọt lên mức Megaohms (MΩ) hoặc hiện chữ “OL” (quá tải thang đo).
- Kiểm tra độ nhạy: Từ từ đưa tay ra xa bề mặt LDR, giá trị điện trở trên đồng hồ phải thay đổi mượt mà theo cường độ sáng.
Các dấu hiệu linh kiện đã hỏng (Failure scenarios):
- Ngắn mạch: Đồng hồ luôn báo ~0 Ω dù che tối hay chiếu sáng (LDR bị đánh thủng).
- Hở mạch: Đồng hồ báo “OL” ở mọi điều kiện (đứt chân hoặc cháy màng bán dẫn).
- Lão hóa: Điện trở không thể đạt mức thấp khi ra sáng mạnh (vật liệu CdS bị oxy hóa).
Câu hỏi thường gặp
Quang trở có phân cực âm dương không?
Không. Quang trở là linh kiện thụ động không phân cực. Bạn có thể lắp đặt nó vào mạch theo bất kỳ chiều nào mà không ảnh hưởng đến hoạt động của hệ thống.
Tuổi thọ trung bình của quang trở là bao lâu?
LDR có tuổi thọ rất cao, thường trên 10 năm nếu hoạt động trong định mức công suất. Nguyên nhân hỏng hóc chủ yếu do môi trường ẩm mốc làm oxy hóa lớp vỏ nhựa hoặc chân đồng, hoặc do nhiệt độ quá cao làm biến đổi cấu trúc hóa học của lớp Cadmium Sulfide.
Quang trở và quang đi-ốt (Photodiode) khác nhau như thế nào?
- Cơ chế: LDR thay đổi điện trở; Photodiode tạo ra dòng điện hoặc thay đổi dòng rò ngược.
- Tốc độ: Photodiode cực nhanh (nanosec), LDR rất chậm (millisec).
- Độ nhạy: LDR nhạy hơn trong việc phát hiện các thay đổi nhỏ của ánh sáng yếu nhưng không tuyến tính bằng Photodiode.
- Ứng dụng: Photodiode dùng trong điều khiển từ xa, truyền dữ liệu. LDR dùng trong cảm biến bật/tắt đèn.
Quang trở có dùng được trong môi trường nhiệt độ cao không?
Nhiệt độ cao là “kẻ thù” của các vật liệu bán dẫn như CdS. Khi nhiệt độ tăng, các electron tự do được giải phóng do nhiệt thay vì do ánh sáng, gây ra hiện tượng trôi điểm làm việc (drift). Điều này làm cho mạch hoạt động không chính xác. Nếu dùng trong môi trường nóng, cần có giải pháp cách nhiệt hoặc tản nhiệt cho cảm biến.
Có thể thay thế LDR bằng linh kiện nào khác?
Nếu cần độ chính xác cao hơn, có thể thay bằng cảm biến ánh sáng kỹ thuật số (như BH1750) giao tiếp I2C. Nếu cần tốc độ, dùng Phototransistor. Tuy nhiên, nếu chỉ cần bật đèn khi trời tối, LDR vẫn là lựa chọn kinh tế nhất.
Tổng kết:
Quang trở (LDR) là một linh kiện nền tảng với ưu điểm đơn giản và chi phí thấp. Việc ứng dụng LDR đúng cách không chỉ giúp điều khiển thiết bị thông minh mà còn là giải pháp quan trọng trong các biện pháp tiết kiệm điện hiệu quả cho gia đình và doanh nghiệp.
