Tia cực tím là gì? Tác động của tia cực tím đến pin năng lượng mặt trời

Tóm tắt nhanh

• Tia cực tím (UV) là bức xạ điện từ có bước sóng từ 10 – 400 nm, chiếm khoảng 7 – 8% tổng lượng bức xạ mặt trời chiếu xuống mặt đất.
• Mặc dù không trực tiếp tạo ra phần lớn điện năng, tia UV mang năng lượng photon lớn, có khả năng bẻ gãy các liên kết hóa học của vật liệu polymer bảo vệ tấm pin.
• Tác động chính của tia UV lên pin mặt trời bao gồm lão hóa màng liên kết EVA gây ố vàng, bong tróc (delamination), và kích hoạt hiện tượng suy giảm hiệu suất do ánh sáng (LID).
• Giải pháp bảo vệ hệ thống hiệu quả nhất là sử dụng tấm pin đạt chuẩn chất lượng IEC, ứng dụng công nghệ tế bào quang điện n-type và thay thế màng EVA bằng màng POE kháng UV.

Sau khi đã nắm được tổng quan về các ảnh hưởng cốt lõi của bức xạ cực tím lên hệ thống điện mặt trời, việc đi sâu vào bản chất vật lý cũng như cơ chế phá hủy của từng loại tia UV là vô cùng cần thiết. Để hiểu rõ hơn về các tác động này và tìm ra giải pháp kỹ thuật tối ưu nhất, hãy cùng DAT Group phân tích chi tiết cấu trúc quang phổ và các phản ứng hóa lý xảy ra trong quá trình vận hành thực tế dưới đây.

Tia cực tím là gì

Tia cực tím (UV – Ultraviolet) hay tia tử ngoại là bức xạ điện từ nằm trong dải bước sóng từ 10 nm đến 400 nm trên quang phổ điện từ. Dải bước sóng này nằm giữa vùng ánh sáng khả kiến (mà mắt người có thể nhìn thấy, từ 380 – 760 nm) và vùng tia X (bước sóng dưới 10 nm).

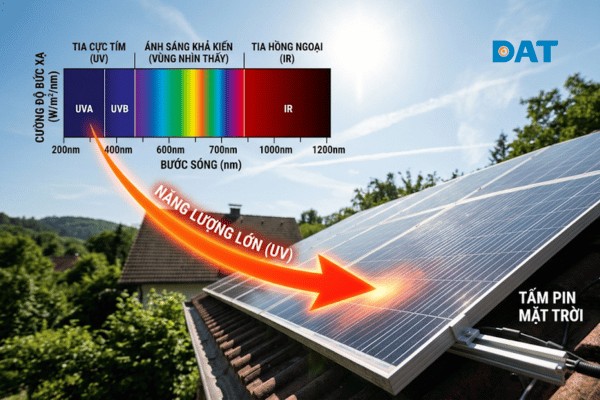

Mặc dù chỉ chiếm khoảng 7% đến 8% tổng lượng bức xạ mặt trời chiếu xuống bề mặt Trái Đất, tia cực tím lại mang năng lượng cực lớn do tần số dao động rất cao. Trong vật lý quang học, năng lượng của một hạt ánh sáng (photon) tỉ lệ nghịch với bước sóng của nó. Điều này đồng nghĩa với việc bước sóng của tia cực tím càng ngắn thì năng lượng photon mang theo càng lớn.

Mắt người không thể nhìn thấy tia UV, nhưng các vật liệu cấu thành tấm pin năng lượng mặt trời liên tục phải chịu sự bắn phá từ nguồn năng lượng này. Năng lượng photon của tia cực tím đủ mạnh để bẻ gãy các liên kết cộng hóa trị bền vững trong các hợp chất hữu cơ polymer (như lớp keo EVA hay tấm nền backsheet bảo vệ ở mặt sau). Đây là nguyên nhân gốc rễ gây ra các phản ứng quang hóa, dẫn đến sự xuống cấp vật lý và suy giảm tính chất cơ lý của tấm pin sau nhiều năm vận hành ngoài trời.

Phân loại các tia cực tím trong bức xạ mặt trời

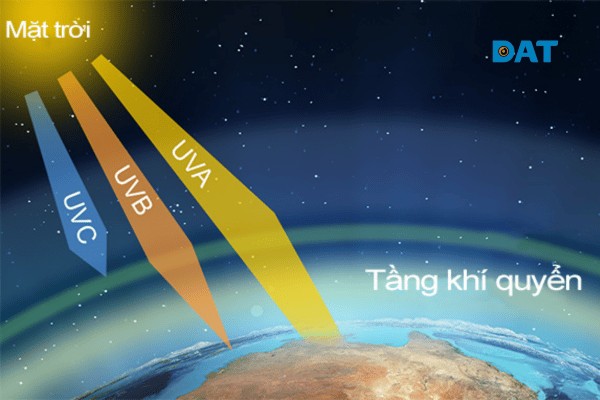

Bức xạ cực tím truyền từ mặt trời xuống Trái Đất được phân chia thành ba nhóm chính dựa trên bước sóng vật lý bao gồm UVA, UVB và UVC. Mỗi loại tia có mức năng lượng và khả năng xuyên qua tầng khí quyển hoàn toàn khác nhau, trực tiếp quyết định mức độ ảnh hưởng của chúng lên các tấm pin quang điện.

Dưới đây là bảng so sánh nhanh các đặc tính vật lý và mức độ tác động của từng loại tia cực tím đối với bề mặt tấm pin năng lượng mặt trời:

Tia UVA có bước sóng dài nhất

Tia UVA (bước sóng từ 315 nm đến 400 nm) là loại bức xạ cực tím chiếm tỷ lệ lớn nhất (khoảng 95%) trong tổng lượng UV chiếu xuống bề mặt Trái Đất. Nhờ có bước sóng dài nhất trong nhóm UV, tia UVA dễ dàng đi xuyên qua bầu khí quyển, lớp mây và cả lớp kính cường lực bảo vệ của tấm pin mặt trời.

Khi thâm nhập vào cấu trúc tấm pin, tia UVA tác động liên tục lên màng liên kết EVA (Ethylene Vinyl Acetate) – lớp keo dùng để ép chặt tế bào quang điện (solar cells) với kính cường lực phía trước và tấm nền backsheet phía sau. Nhiều người thường lầm tưởng rằng chỉ nắng gắt mới gây hại, nhưng thực tế tia UVA hiện diện ổn định suốt cả ngày, ngay cả khi trời nhiều mây hoặc vào mùa đông. Sự tác động bền bỉ này tích lũy theo thời gian, dần bẻ gãy các liên kết polymer trong màng EVA, gây ra hiện tượng đổi màu và làm giảm độ truyền quang của lớp kính bảo vệ.

Tia UVB có bước sóng trung bình

Tia UVB (bước sóng từ 280 nm đến 315 nm) mang năng lượng photon cao hơn tia UVA nhưng phần lớn bị tầng ozone và bầu khí quyển hấp thụ, chỉ có khoảng 5% lượng tia này truyền được tới bề mặt tấm pin. Tuy nhiên, do sở hữu mức năng lượng lớn, tia UVB là tác nhân chính tàn phá trực tiếp các liên kết hóa học hữu cơ.

Tác động của tia UVB tập trung mạnh nhất vào các lớp vật liệu polymer lộ thiên hoặc nằm ngay sát bề mặt như tấm nền lưng (backsheet) và các phần màng EVA ở mép tấm pin. Khi tiếp xúc lâu dài với tia UVB, các chuỗi polymer bị đứt gãy mạch, tạo ra các gốc tự do thúc đẩy quá trình oxy hóa. Hiện tượng này khiến tấm backsheet bị giòn, xuất hiện các vết rạn nứt bề mặt (micro-cracking) và mất đi khả năng cách điện. Đây là lỗi phổ biến ở các tấm pin kém chất lượng sau 5 – 7 năm hoạt động tại các vùng có cường độ bức xạ UVB cao.

Tia UVC có bước sóng ngắn nhất

Tia UVC (bước sóng từ 100 nm đến 280 nm) mang mức năng lượng lớn nhất và có sức hủy hoại mạnh nhất trong dải quang phổ UV. Tuy nhiên, toàn bộ lượng tia UVC từ mặt trời đều bị tầng ozone và bầu khí quyển hấp thụ hoàn toàn trước khi tới được mặt đất.

Trong điều kiện vận hành thực tế ngoài trời, tia UVC không gây bất kỳ ảnh hưởng trực tiếp nào đến hệ thống pin mặt trời. Mặc dù vậy, trong ngành công nghiệp sản xuất pin quang điện, tia UVC lại được ứng dụng rộng rãi trong các phòng thí nghiệm kiểm định chất lượng. Theo tiêu chuẩn thử nghiệm của Ủy ban Kỹ thuật Điện Quốc tế (IEC), các nhà sản xuất sử dụng nguồn sáng UVC nhân tạo để thực hiện các bài kiểm tra gia tốc lão hóa. Điều này giúp mô phỏng nhanh tác động hủy hoại tương đương hàng chục năm hoạt động ngoài trời chỉ trong vài trăm giờ thử nghiệm tại phòng lab.

Tác động của tia cực tím đến pin năng lượng mặt trời

Tia cực tím gây ra tác động kép lên tấm pin mặt trời: phá hủy cấu trúc cơ học của các lớp polymer bao bọc bên ngoài và làm suy giảm hiệu suất chuyển đổi quang-điện của tế bào silicon bên trong. Đây là một nghịch lý vật lý khi tấm pin cần ánh sáng mặt trời để tạo ra dòng điện, nhưng chính thành phần UV trong ánh sáng đó lại dần hủy hoại cấu trúc của nó.

Tia cực tím gây lão hóa tấm pin

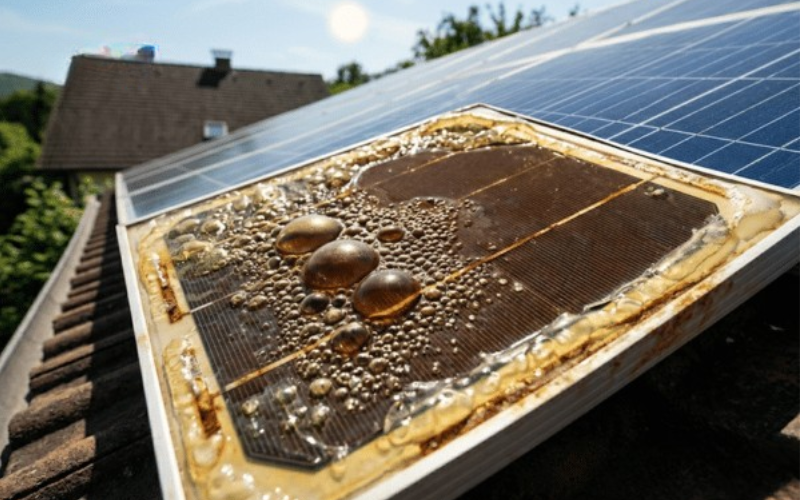

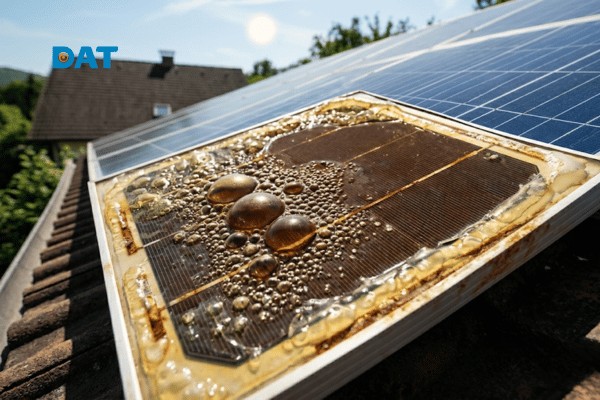

Dưới tác động liên tục của tia UV, lớp màng liên kết EVA bị thoái hóa quang hóa dẫn đến hiện tượng ố vàng (yellowing) và bong tróc lớp keo (delamination). Quá trình này trực tiếp làm mất đi tính năng bảo vệ cơ học và khả năng cách điện của tấm pin.

Khi màng EVA bị lão hóa dưới tác động của UV, cấu trúc hóa học của polymer bị biến đổi tạo thành các hợp chất chứa gốc chromophore gây ra hiện tượng ngả vàng, sau đó chuyển dần sang màu nâu sẫm. Sự đổi màu này hoạt động như một bộ lọc cản trở ánh sáng truyền qua, làm giảm đáng kể lượng photon hữu ích tiếp cận tế bào quang điện bên dưới để tạo ra điện năng.

Song song đó, hiện tượng bong tróc (delamination) xảy ra do sự suy giảm lực bám dính giữa lớp EVA với kính cường lực và cell pin. Các khoảng hở xuất hiện tạo điều kiện cho hơi ẩm ngoài môi trường xâm nhập vào bên trong. Khi độ ẩm kết hợp với các chất hóa học phân hủy từ EVA (như axit axetic), chúng sẽ ăn mòn đường hàn kim loại (busbars), gây chập mạch, rò rỉ điện và làm hỏng cell pin vĩnh viễn.

Bức xạ cực tím làm giảm hiệu suất

Bức xạ cực tím kích hoạt hiện tượng suy giảm công suất do ánh sáng (LID – Light Induced Degradation), khiến hiệu suất của tế bào silicon giảm mạnh ngay trong những giờ đầu tiên tiếp xúc với ánh nắng mặt trời. Tốc độ suy giảm này diễn ra nhanh nhất trong năm đầu tiên vận hành của dự án.

Hiện tượng LID chủ yếu ảnh hưởng đến các tế bào quang điện làm bằng silicon tinh thể loại p (p-type doped Boron). Khi photon từ tia cực tím và ánh sáng năng lượng cao chiếu vào cell pin, chúng cung cấp năng lượng kích hoạt sự liên kết giữa các tạp chất Boron (chất pha tạp tạo hạt dẫn loại p) và Oxy (hòa tan trong silicon trong quá trình đúc thỏi). Phức hợp Boron-Oxygen (B-O) hình thành hoạt động như một trung tâm tái hợp điện tử – lỗ trống.

Thay vì giải phóng các electron tự do để tạo ra dòng điện, các cặp electron-lỗ trống bị tái hợp tại các điểm khuyết tật này, làm tiêu hao lượng điện năng đáng lẽ ra được tạo ra. Theo báo cáo từ Phòng Thí nghiệm Năng lượng Tái tạo Quốc gia Hoa Kỳ (NREL), hiện tượng LID có thể làm giảm ngay lập tức từ 1% đến 3% công suất của tấm pin loại p ngay trong giai đoạn đầu vận hành.

Nhiệt lượng làm tăng tốc độ suy hao

Nhiệt độ vận hành thực tế của tấm pin (thường đạt từ 60°C đến 70°C vào mùa hè) hoạt động như một chất xúc tác nhiệt, làm tăng tốc độ phản ứng quang hóa hủy hoại của tia UV lên gấp nhiều lần. Sự cộng hưởng này dẫn đến hiện tượng nứt vi mô (micro-cracks) và đẩy nhanh quá trình suy giảm do điện áp cảm ứng (PID – Potential Induced Degradation).

Khi nhiệt độ tăng cao, các liên kết polymer vốn đã bị tia UV làm yếu đi sẽ giãn nở không đều do hệ số giãn nở nhiệt khác nhau giữa kính, silicon và polymer. Điều này tạo ra ứng suất cơ học cực lớn lên các cell silicon mỏng manh, dẫn đến sự hình thành các vết nứt vi mô (micro-cracks) mà mắt thường không thể nhìn thấy. Các vết nứt này cắt đứt đường truyền của dòng điện, tạo ra các vùng chết (dead zones) không thể phát điện trên tấm pin.

Hơn nữa, nhiệt độ cao kết hợp với hơi ẩm (xâm nhập do màng EVA bị UV phá hủy) tạo điều kiện cho các ion Natri (Na+) từ kính cường lực di chuyển dễ dàng hơn vào cấu trúc cell pin dưới tác động của điện thế cao giữa khung nhôm và cell pin. Đây chính là nguyên nhân gây ra hiện tượng PID, làm sụt giảm công suất nghiêm trọng, có trường hợp lên đến 30% hiệu suất toàn chuỗi chỉ sau vài tháng hoạt động.

Giải pháp hạn chế tác hại của tia cực tím lên pin mặt trời

Để bảo vệ hệ thống pin mặt trời hoạt động bền bỉ trên 25 năm trước tác động của tia UV, chủ đầu tư và đơn vị thiết kế cần tập trung vào ba giải pháp cốt lõi: chọn tấm pin đạt chứng chỉ chất lượng quốc tế, thay thế màng liên kết bằng vật liệu kháng UV thế hệ mới và duy trì quy trình bảo dưỡng kỹ thuật định kỳ.

Sử dụng tấm pin đạt chuẩn chất lượng

Lựa chọn các dòng tấm pin vượt qua các bài kiểm tra nghiêm ngặt về độ bền UV theo tiêu chuẩn IEC 61215 và IEC 61730 là bước tiên quyết để đảm bảo chất lượng hệ thống. Ngoài ra, việc chuyển dịch sang công nghệ pin n-type giúp loại bỏ hoàn toàn suy hao do hiện tượng LID.

Tiêu chuẩn IEC 61215 quy định tấm pin phải chịu được thử nghiệm phơi nhiễm bức xạ UV tương đương 15 kWh/m2 (với ít nhất 3% lượng bức xạ nằm trong dải UVB có năng lượng cao). Khi lựa chọn thiết bị, chủ đầu tư cần yêu cầu nhà cung cấp xuất trình đầy đủ chứng chỉ kiểm định này từ các tổ chức độc lập uy tín như TÜV Rheinland hoặc UL.

Đồng thời, xu hướng công nghệ hiện nay là sử dụng tế bào quang điện loại n (n-type), chẳng hạn như công nghệ TOPCon hoặc HJT. Do lớp silicon loại n sử dụng Phốt pho làm chất pha tạp thay vì Boron, cấu trúc này hoàn toàn không hình thành phức hợp Boron-Oxygen khi tiếp xúc với tia UV. Kết quả là các tấm pin n-type từ các nhà sản xuất BloombergNEF Tier 1 hầu như có tỷ lệ suy hao LID bằng 0, đảm bảo hiệu suất phát điện ổn định lâu dài.

Trang bị lớp màng chống bức xạ UV

Thay thế màng liên kết EVA truyền thống bằng màng POE (Polyolefin Elastomer) và tích hợp lớp phủ chống phản xạ (ARC – Anti-Reflective Coating) chặn UV trên bề mặt kính cường lực là giải pháp vật liệu tối ưu nhất hiện nay.

Màng POE có cấu trúc phân tử mạch thẳng không chứa các liên kết ester dễ bị thủy phân như EVA, mang lại khả năng kháng tia UV vượt trội và chống thấm hơi nước gấp 20 lần so với EVA. Việc sử dụng màng POE giúp loại bỏ hoàn toàn nguy cơ ố vàng và bong tróc, bảo vệ tuyệt đối cho các tế bào quang điện bên trong.

Thêm vào đó, công nghệ xử lý bề mặt kính cường lực hiện đại đã tích hợp thêm tính năng hấp thụ hoặc phản xạ chọn lọc tia cực tím vào lớp phủ chống phản xạ (ARC). Lớp phủ này hoạt động như một lớp màng lọc bảo vệ vật lý, ngăn chặn phần lớn năng lượng độc hại của tia UV đi vào các lớp vật liệu nhạy cảm bên dưới, trong khi vẫn cho phép ánh sáng khả kiến truyền qua với tỷ lệ trên 94%.

Vệ sinh và bảo dưỡng pin định kỳ

Quy trình bảo dưỡng định kỳ kết hợp công nghệ kiểm tra bằng camera nhiệt (thermal imaging) giúp phát hiện sớm các điểm bất thường do UV gây ra như vết ố vàng EVA hay điểm nóng (hotspot), từ đó ngăn chặn hư hỏng lan rộng.

Không ít người vận hành hệ thống có thói quen chỉ vệ sinh pin khi thấy bụi bám bẩn quá dày. Đây là sai lầm phổ biến, bởi lẽ bụi bẩn bám không đều kết hợp với bức xạ UV và ánh nắng mặt trời tạo ra hiệu ứng bóng râm cục bộ. Cell pin bị che khuất sẽ chuyển sang trạng thái tiêu thụ điện thay vì phát điện, sinh ra nhiệt độ cực cao tại điểm đó (hotspot). Dưới tác động cộng hưởng của nhiệt và tia UV, màng EVA tại vùng hotspot sẽ nhanh chóng bị cháy sém, làm hỏng vĩnh viễn cell pin.

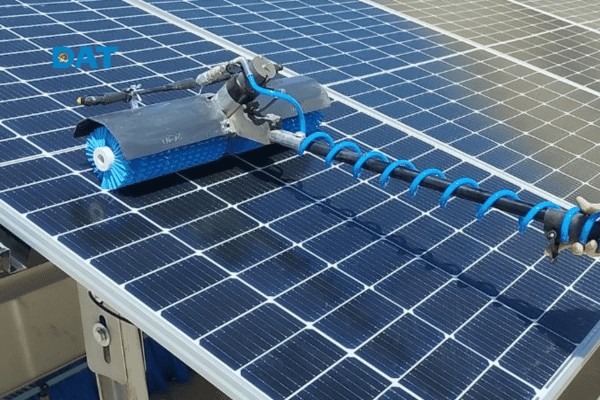

Việc vệ sinh tấm pin bằng nước sạch và chổi chuyên dụng định kỳ (từ 3 đến 6 tháng một lần tùy khu vực) giúp loại bỏ các tác nhân che khuất. Kết hợp sử dụng thiết bị bay không người lái (drone) trang bị camera nhiệt để quét toàn bộ hệ thống giúp kỹ sư dễ dàng nhận diện các tấm pin bị lỗi suy hao do UV trước khi chúng gây ra sự cố nghiêm trọng cho cả chuỗi.

Các câu hỏi thường gặp về tia cực tím và pin mặt trời

Tấm pin mặt trời có sản sinh ra điện từ tia cực tím không?

Tấm pin mặt trời có sản sinh ra điện từ tia cực tím, nhưng lượng điện năng này chiếm tỷ lệ rất nhỏ và hầu như không đáng kể so với điện năng tạo ra từ ánh sáng khả kiến (ánh sáng nhìn thấy được).

Các tế bào quang điện silicon thông thường được thiết kế để hấp thụ hiệu quả nhất dải ánh sáng có bước sóng từ 400 nm đến 1100 nm (vùng ánh sáng khả kiến và cận hồng ngoại). Mặc dù photon của tia UV mang năng lượng rất cao, nhưng khi va chạm với silicon, phần lớn năng lượng dư thừa của chúng bị chuyển hóa thành nhiệt năng (làm nóng tấm pin) thay vì kích hoạt electron tạo ra dòng điện. Do đó, tia UV chủ yếu gây hại cho vật liệu cấu thành hơn là đóng góp vào sản lượng điện của hệ thống.

Lớp kính cường lực của tấm pin có cản được tia cực tím không?

Lớp kính cường lực tiêu chuẩn của tấm pin mặt trời chỉ cản được một phần nhỏ tia UVA và UVB, chứ không thể ngăn chặn hoàn toàn loại bức xạ này thâm nhập vào các lớp bên dưới.

Kính cường lực thông thường có độ dày khoảng 3.2mm được thiết kế để tối ưu hóa độ truyền quang (cho ánh sáng đi qua nhiều nhất có thể). Mặc dù bản thân thủy tinh có khả năng hấp thụ tự nhiên một lượng nhất định tia UVB bước sóng ngắn, nhưng phần lớn tia UVA bước sóng dài vẫn dễ dàng xuyên qua. Điều này giải thích tại sao các nhà sản xuất phải bổ sung các lớp màng bảo vệ chuyên dụng như POE hoặc lớp phủ chặn UV trên bề mặt kính để bảo vệ các linh kiện nhạy cảm phía sau.

Tia cực tím tác động mạnh nhất vào khoảng thời gian nào trong ngày?

Bức xạ cực tím tác động mạnh nhất vào khoảng thời gian từ 10 giờ sáng đến 4 giờ chiều, thời điểm mặt trời ở góc cao nhất và quãng đường tia sáng đi qua khí quyển ngắn nhất.

Trong khung giờ này, chỉ số UV (UV Index) đạt mức cực đại, dẫn đến mật độ photon năng lượng cao va đập vào tấm pin lớn nhất. Sự kết hợp giữa cường độ UV đỉnh điểm và nhiệt độ môi trường tăng cao trong khoảng thời gian này tạo ra ứng suất kép lên tấm pin. Đây là lý do tại sao các hư hại do nhiệt và UV (như PID hay nứt cell) thường tiến triển nhanh nhất vào các tháng hè nắng nóng trong khung giờ này.

Bức xạ UV gây suy hao hiệu suất tấm pin như thế nào theo thời gian?

Bức xạ UV gây suy hao hiệu suất tấm pin theo mô hình phi tuyến tính, diễn ra mạnh mẽ trong năm đầu tiên (do hiện tượng LID) và sau đó giảm dần về mức ổn định từ 0.5% đến 0.7% mỗi năm.

Trong giai đoạn đầu vận hành (khoảng vài trăm giờ nắng đầu tiên), hiệu suất tấm pin giảm đột ngột từ 1% đến 3% do hiện tượng LID kích hoạt các lỗi cấu trúc silicon loại p. Sau giai đoạn này, tốc độ suy hao chậm lại và chủ yếu phụ thuộc vào quá trình lão hóa vật lý của màng EVA và tấm nền backsheet dưới tác động tích lũy của UV. Đối với các tấm pin cao cấp sử dụng công nghệ kháng UV hiện đại, tỷ lệ suy hao này được kiểm soát ở mức cực thấp, đảm bảo duy trì trên 80% công suất danh định sau 25 năm vận hành.

Tia cực tím là tác nhân không thể tránh khỏi trong quá trình vận hành các hệ thống điện mặt trời, trực tiếp ảnh hưởng đến tuổi thọ vật liệu polymer và hiệu suất của tế bào quang điện. Việc hiểu rõ cơ chế tác động của các loại tia UV giúp chúng ta chủ động hơn trong việc lựa chọn công nghệ và thiết bị phù hợp ngay từ giai đoạn thiết kế dự án.

Để tối ưu hóa hiệu quả đầu tư và bảo toàn sản lượng điện năng dài hạn, DAT Group khuyến nghị người dùng và các chủ đầu tư nên ưu tiên các dòng pin mặt trời n-type thế hệ mới đạt chuẩn IEC, tích hợp công nghệ màng POE chống UV và thiết lập quy trình bảo dưỡng, vệ sinh hệ thống định kỳ. Việc đầu tư đúng chuẩn kỹ thuật ngay từ đầu là chìa khóa để bảo vệ tài sản và duy trì dòng tài chính ổn định từ nguồn năng lượng xanh.
