Tiêu chuẩn IEC 61000 là gì? Cấu trúc, vai trò trong hệ thống điện mặt trời

• IEC 61000 là bộ tiêu chuẩn quốc tế về tương thích điện từ (EMC), quy định giới hạn phát xạ nhiễu (EMI) và khả năng miễn nhiễm (EMS) của thiết bị điện, điện tử.
• Bộ tiêu chuẩn IEC 61000 gồm 6 phần, bao quát từ thuật ngữ, môi trường điện từ, giới hạn phát xạ, thử nghiệm đo lường đến hướng dẫn lắp đặt và tiêu chuẩn áp dụng theo từng môi trường.
• Trong hệ thống điện mặt trời, IEC 61000 giúp hạn chế sóng hài, đáp ứng yêu cầu chất lượng điện năng và đảm bảo điều kiện hòa lưới an toàn.
• Tiêu chuẩn này còn nâng cao độ tin cậy của inverter bằng khả năng chống xung sét lan truyền, chống nhiễu điện từ và duy trì vận hành ổn định.
• IEC 61000 và IEC 60364 có phạm vi khác nhau: IEC 61000 tập trung vào tương thích điện từ, còn IEC 60364 quy định an toàn cho hệ thống lắp đặt điện.
• Để xác minh thiết bị đạt IEC 61000, cần kiểm tra báo cáo thử nghiệm, chứng nhận hợp chuẩn và thông tin chứng chỉ từ tổ chức đánh giá có thẩm quyền.

Từ những điểm cốt lõi trên, việc hiểu rõ và áp dụng đúng tiêu chuẩn IEC 61000 là bắt buộc đối với các kỹ sư thiết kế và chủ đầu tư dự án năng lượng. Dưới đây là phân tích chi tiết từ DAT Group về cấu trúc kỹ thuật và tầm ảnh hưởng của bộ tiêu chuẩn này trong hệ thống điện mặt trời hiện đại.

Tiêu Chuẩn IEC 61000 Là Gì?

IEC 61000 là bộ tiêu chuẩn quốc tế quy định về tương thích điện từ (EMC – Electromagnetic Compatibility), do Ủy ban Kỹ thuật Điện Quốc tế (IEC) ban hành. Mục đích cốt lõi của bộ tiêu chuẩn này là đảm bảo các thiết bị điện và điện tử có thể hoạt động bình thường trong cùng một môi trường điện từ mà không gây ra nhiễu loạn cho nhau.

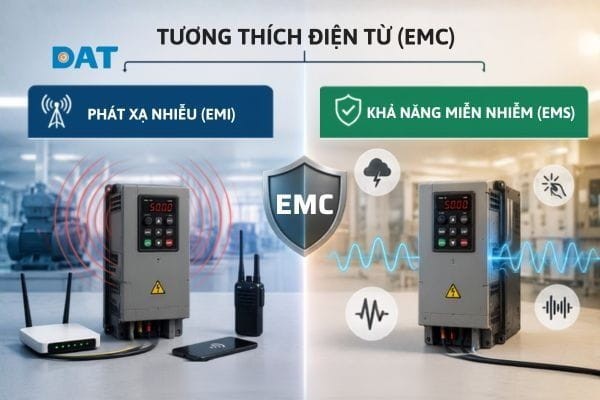

Bộ tiêu chuẩn này chia EMC thành hai khía cạnh kiểm soát chính:

• Phát xạ điện từ (EMI – Electromagnetic Interference): Giới hạn lượng nhiễu điện từ mà một thiết bị phát ra môi trường xung quanh (qua dây dẫn hoặc bức xạ không gian) để không làm suy giảm hoạt động của các thiết bị khác.
• Khả năng miễn nhiễm điện từ (EMS – Electromagnetic Susceptibility): Yêu cầu thiết bị phải có khả năng chống chịu và hoạt động ổn định trước các hiện tượng nhiễu điện từ từ bên ngoài tác động vào (như sụt áp đột ngột, xung sét hoặc tĩnh điện).

Trong thực tế, bất kỳ thiết bị điện tử nào hoạt động bằng cách đóng cắt dòng điện ở tần số cao đều phát ra nhiễu. Nếu không kiểm soát theo chuẩn IEC 61000, các thiết bị nhạy cảm như máy đo y tế, hệ thống truyền dẫn tín hiệu hoặc thậm chí là mạng Wi-Fi tại khu vực lân cận sẽ bị gián đoạn, hoạt động sai lệch.

Cấu Trúc 6 Phần Của Bộ Tiêu Chuẩn IEC 61000

Bộ tiêu chuẩn IEC 61000 được cấu trúc thành 6 phần độc lập nhưng bổ trợ lẫn nhau, giúp người dùng dễ dàng tra cứu và áp dụng cho từng bài toán kỹ thuật cụ thể từ khâu thiết kế bo mạch đến thi công thực địa.

Phần 1: Giới Thiệu Và Thuật Ngữ Cơ Bản

Phần này cung cấp các định nghĩa, thuật ngữ chuẩn hóa và các khái niệm nền tảng về tương thích điện từ. Đây là hệ ngôn ngữ chung được sử dụng thống nhất trên toàn thế giới, giúp các nhà sản xuất, phòng thí nghiệm và đơn vị kiểm định có chung một hệ quy chiếu khi đánh giá chất lượng sản phẩm.

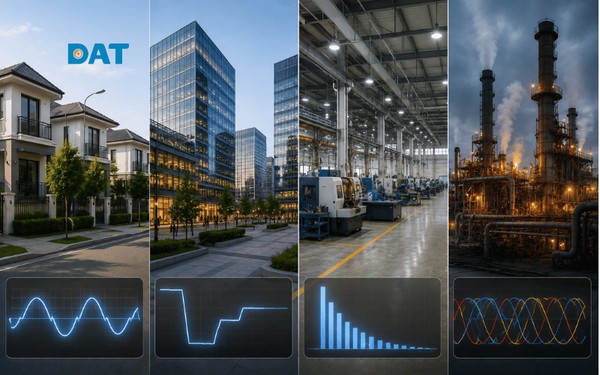

Phần 2: Mô Tả Môi Trường Điện Từ

Phần này phân loại các môi trường điện từ khác nhau (như khu dân cư, khu thương mại, khu công nghiệp nhẹ và khu công nghiệp nặng) dựa trên mức độ nhiễu thực tế.

Tài liệu mô tả chi tiết các hiện tượng nhiễu điện từ thường gặp trong mạng lưới điện, gồm:

• Dao động điện áp và sụt áp ngắn hạn.
• Hiện tượng méo hài dòng điện và điện áp.
• Sự mất cân bằng pha trong lưới điện xoay chiều.

Các mức độ tương thích được quy định cụ thể cho từng môi trường. Ví dụ, độ méo điện áp hài tổng (THD) tối đa cho phép đối với lưới điện hạ thế thông thường dao động từ 5% đến 8% tùy theo đặc thù khu vực vận hành.

Phần 3: Giới Hạn Phát Xạ Điện Từ

Phần này thiết lập các giới hạn nghiêm ngặt về lượng nhiễu điện từ mà một thiết bị được phép phát ra. Các giới hạn này tập trung chủ yếu vào dòng hài (harmonic currents) và hiện tượng nhấp nháy điện áp (flicker) truyền dẫn ngược lại lưới điện công cộng.

Một trong những tiêu chuẩn quan trọng nhất của phần này là IEC 61000-3-2, áp dụng cho các thiết bị điện có dòng định mức nhỏ hơn hoặc bằng 16A trên mỗi pha. Tiêu chuẩn này ngăn ngừa tình trạng tích tụ sóng hài từ hàng triệu thiết bị điện gia dụng, giúp bảo vệ hệ thống máy biến áp của điện lực không bị quá nhiệt.

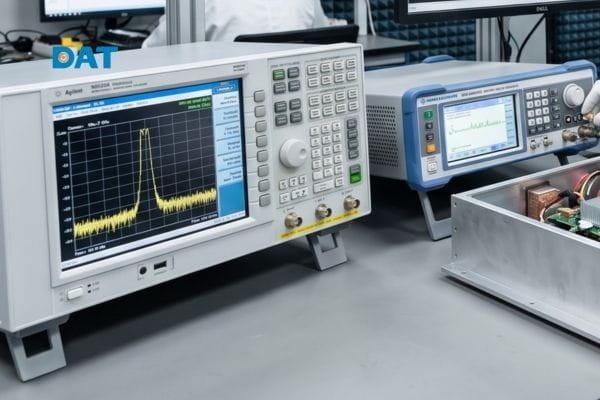

Phần 4: Kỹ Thuật Thử Nghiệm Và Đo Lường

Đây là phần có khối lượng tài liệu lớn và tính ứng dụng thực tế cao nhất, hướng dẫn chi tiết quy trình chạy thử nghiệm trong phòng lab độc lập để cấp chứng nhận EMC. Phần này quy định cụ thể cấu hình thiết bị đo, môi trường phòng thử nghiệm (buồng anechoic) và các phương pháp đo lường sai số.

Các bài thử nghiệm miễn nhiễm cốt lõi bao gồm:

• IEC 61000-4-2: Thử nghiệm phóng tĩnh điện (ESD) mô phỏng hiện tượng người dùng chạm vào thiết bị.
• IEC 61000-4-3: Thử nghiệm miễn nhiễm đối với trường điện từ bức xạ tần số vô tuyến (RF).
• IEC 61000-4-4: Thử nghiệm xung đột biến nhanh (EFT/Burst) phát sinh do đóng cắt tải cảm.
• IEC 61000-4-5: Thử nghiệm khả năng chịu xung sét lan truyền (Surge) trên đường dây nguồn và dây tín hiệu.
• IEC 61000-4-11 & IEC 61000-4-34: Thử nghiệm khả năng hoạt động liên tục khi xảy ra sụt áp, ngắt quãng điện áp ngắn hạn trên dòng điện dưới 16A và trên 16A.
• IEC 61000-4-6: Thử nghiệm miễn nhiễm nhiễu dẫn tần số vô tuyến

Phần 5: Hướng Dẫn Lắp Đặt Và Giảm Thiểu Nhiễu

Phần này tập trung vào các khuyến nghị thiết kế hệ thống và kỹ thuật thi công thực địa để kiểm soát nhiễu. Thay vì can thiệp vào cấu trúc bên trong thiết bị, phần 5 hướng dẫn kỹ sư cách:

• Quy hoạch hệ thống tiếp địa (earthing/grounding) đạt chuẩn tần số cao.
• Phân tách khoảng cách vật lý giữa cáp nguồn động lực và cáp tín hiệu điều khiển (cabling layout).
• Lựa chọn và lắp đặt các bộ lọc nhiễu chủ động/bị động (EMC filters) và hạt ferrite chống nhiễu tại các vị trí đầu nối nhạy cảm.

Phần 6: Tiêu Chuẩn Chung Cho Từng Môi Trường

Trong trường hợp một thiết bị mới chưa có tiêu chuẩn riêng biệt dành riêng cho dòng sản phẩm đó (Product Standard), các kỹ sư sẽ áp dụng tiêu chuẩn chung (Generic Standards) trong phần 6.

Hai tiêu chuẩn phổ biến nhất trong phần này là:

• IEC 61000-6-2: Tiêu chuẩn miễn nhiễm điện từ trong môi trường công nghiệp.
• IEC 61000-6-4: Tiêu chuẩn phát xạ điện từ trong môi trường công nghiệp.

Vai Trò Của Tiêu Chuẩn IEC 61000 Trong Hệ Thống Điện Mặt Trời

Hệ thống điện mặt trời, đặc biệt là inverter hòa lưới (solar inverter), là thiết bị chuyển đổi dòng điện một chiều (DC) từ tấm pin thành dòng điện xoay chiều (AC) để cấp cho tải hoặc phát lên lưới điện quốc gia. Quá trình này sử dụng các linh kiện bán dẫn công suất lớn (như IGBT) đóng cắt liên tục với tần số cao (lên tới hàng chục kHz). Quá trình đóng cắt này là nguồn phát sinh sóng hài và nhiễu điện từ rất lớn nếu không được kiểm soát chặt chẽ theo tiêu chuẩn IEC 61000.

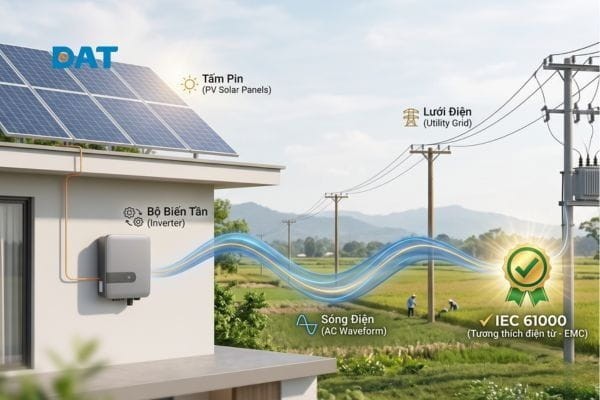

Hạn Chế Nhiễu Sóng Hài Lên Lưới Điện

Khi dòng điện xoay chiều ngõ ra của inverter chứa quá nhiều sóng hài, nó sẽ bóp méo dạng sóng sin của dòng điện chạy trên lưới. Điều này dẫn đến tổn hao công suất vô công tăng lên, gây quá nhiệt và giảm tuổi thọ của máy biến áp phân phối, đồng thời làm sai lệch kết quả của các công tơ đo đếm điện năng.

Tại Việt Nam, để được phép đấu nối hệ thống điện mặt trời vào lưới điện quốc gia, inverter phải tuân thủ nghiêm ngặt các quy định về chất lượng điện năng theo Thông tư của Bộ Công Thương (ví dụ: quy định về hệ thống điện phân phối), cụ thể là các chỉ số về độ méo hài tổng (THD) dòng điện phải dưới 5%. Để đáp ứng yêu cầu này, các dòng inverter thương mại phải được thử nghiệm và cấp chứng nhận đạt các tiêu chuẩn giới hạn dòng hài quốc tế tương ứng bao gồm:

• IEC 61000-3-2 (cho thiết bị có dòng điện ≤ 16A)
• IEC 61000-3-12 (cho thiết bị từ 16A đến 75A).

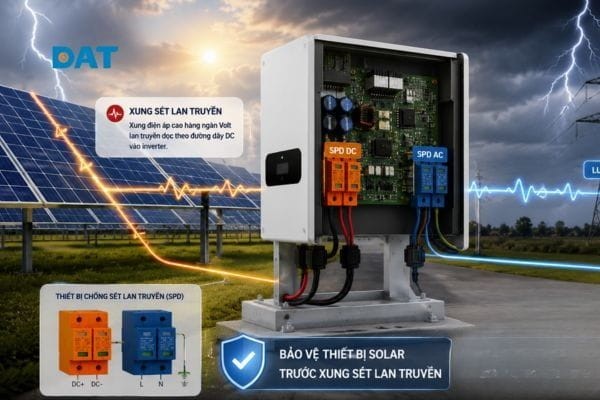

Bảo Vệ Thiết Bị Solar Trước Xung Sét Lan Truyền

Do đặc thù các tấm pin năng lượng mặt trời và hệ thống khung đỡ kim loại được lắp đặt ngoài trời trên diện tích rộng (như mái nhà xưởng, cánh đồng solar), chúng trở thành mục tiêu chịu ảnh hưởng trực tiếp từ các tia sét đánh thẳng hoặc sét đánh gián tiếp lân cận. Sét sẽ tạo ra các xung điện áp cao hàng ngàn volt lan truyền dọc theo đường dây DC vào inverter.

Nếu inverter được thiết kế đạt chuẩn khả năng miễn nhiễm xung sét IEC 61000-4-5, bo mạch đầu vào AC và DC sẽ được tích hợp các linh kiện bảo vệ phân tầng như SPD (thiết bị chống sét lan truyền), varistor (điện trở oxit kim loại) có khả năng dập tắt các xung điện áp cao này trong thời gian nano giây, bảo vệ an toàn cho các linh kiện bán dẫn công suất bên trong.

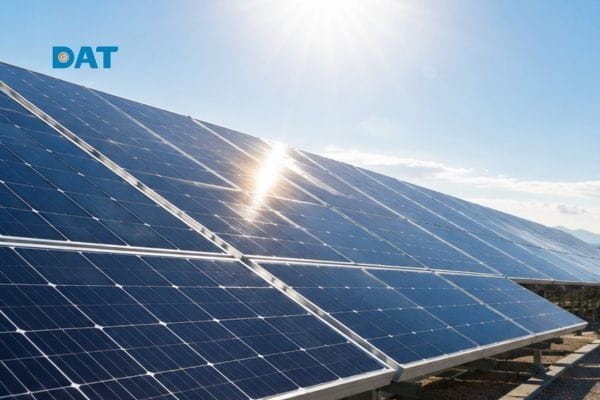

Đảm Bảo Hệ Thống Solar Vận Hành Ổn Định Liên Tục

Môi trường xung quanh trạm inverter mặt trời luôn tồn tại nhiều nguồn nhiễu vô tuyến và sóng điện từ phát ra từ các thiết bị thông tin liên lạc, trạm biến áp trung thế bên cạnh hoặc mạng lưới điện động lực của các nhà máy công nghiệp lân cận.

Khi đáp ứng tiêu chuẩn về độ miễn nhiễm bức xạ và miễn nhiễm dẫn truyền (theo IEC 61000-6-2), mạch điều khiển vi xử lý (DSP), hệ thống dò điểm công suất cực đại (MPPT) và các cảm biến đo dòng/áp của inverter sẽ không bị kích hoạt lỗi giả, giúp hệ thống duy trì hiệu suất phát điện liên tục, tránh hiện tượng tắt máy đột ngột gây thiệt hại về mặt sản lượng.

IEC 61000 Và IEC 60364 Khác Nhau Như Thế Nào?

Trong quá trình thiết kế và thẩm định hồ sơ kỹ thuật điện, nhiều kỹ sư thường nhầm lẫn giữa IEC 61000 và IEC 60364 do cả hai bộ tiêu chuẩn này đều được trích dẫn song song. Tuy nhiên, phạm vi áp dụng và triết lý an toàn của chúng hoàn toàn khác nhau.

Tiêu Chí Về Mục Tiêu Bảo Vệ Chính

• IEC 61000: Giải quyết các vấn đề phi vật lý liên quan đến chất lượng sóng điện từ. Nếu một thiết bị vi phạm IEC 61000, nó có thể không gây nguy hiểm ngay lập tức đến tính mạng con người, nhưng sẽ làm gián đoạn hệ thống thông tin liên lạc, gây lỗi thiết bị điều khiển và làm hỏng tụ bù điện áp.
• IEC 60364: Giải quyết trực tiếp các nguy cơ vật lý có thể gây tử vong hoặc hỏa hoạn. Tiêu chuẩn này quy định chi tiết về trị số điện áp tiếp xúc an toàn, thời gian cắt của thiết bị bảo vệ khi xảy ra sự cố ngắn mạch để bảo vệ tính mạng con người.

Tiêu Chí Về Đối Tượng Áp Dụng Thực Tế

• Một nhà sản xuất inverter năng lượng mặt trời phải đem sản phẩm của mình đến phòng kiểm định EMC chuyên dụng để test dòng hài ngõ ra và khả năng chịu tĩnh điện của vỏ máy theo các phần tương ứng của bộ tiêu chuẩn IEC 61000.
• Ngược lại, kỹ sư cơ điện (M&E) thiết kế hệ thống cáp điện từ inverter về tủ điện tổng của tòa nhà sẽ sử dụng bộ tiêu chuẩn IEC 60364 để tính toán tiết diện dây dẫn theo dòng điện định mức, độ sụt áp cho phép và phương án nối đất bảo vệ (hệ thống nối đất TT, TN-S hay IT).

Tiêu Chí Về Phương Pháp Thử Nghiệm Đo Lường

• Thử nghiệm theo IEC 61000 đòi hỏi các thiết bị phân tích phổ (spectrum analyzer), máy tạo xung giả lập dòng sét và buồng hấp thụ sóng đặc biệt nhằm loại bỏ mọi nhiễu nền từ môi trường bên ngoài để thu được kết quả chính xác nhất của thiết bị được đo.
• Kiểm tra thực địa theo IEC 60364 được thực hiện ngay tại công trường sau khi hoàn thành lắp đặt hệ thống điện, sử dụng các thiết bị đo cầm tay phổ thông như máy đo điện trở đất (earth tester), megohmmeter (đo cách điện) và thiết bị mô phỏng dòng rò để kích hoạt rơ-le bảo vệ chống giật.

Câu Hỏi Thường Gặp Về Tiêu Chuẩn IEC 61000

Thiết Bị Không Đạt Chuẩn IEC 61000 Có Tác Hại Gì?

Khi đưa một thiết bị điện tử không đạt chuẩn IEC 61000 vào vận hành, hệ thống sẽ đối mặt với các rủi ro kỹ thuật sau:

• Gây nhiễu thiết bị xung quanh: Làm nhiễu sóng Wi-Fi, sóng điện thoại, làm sai lệch kết quả đo của các cảm biến đo lường nhiệt độ, áp suất hoặc lưu lượng trong nhà máy.
• Suy giảm tuổi thọ phần cứng: Lượng sóng hài lớn chạy trong dây dẫn gây ra hiện tượng hiệu ứng bề mặt (skin effect), làm nóng cáp truyền tải và làm khô dầu tụ điện trong các bộ lọc nguồn của các thiết bị dùng chung lưới điện.
• Lỗi vận hành hệ thống: Gây ra hiện tượng tự động reset của các bộ điều khiển logic (PLC) do xung điện từ đóng cắt van công suất lân cận truyền vào đường nguồn AC điều khiển.
• Rủi ro pháp lý: Bị đơn vị quản lý lưới điện (như EVN tại Việt Nam) từ chối nghiệm thu, đấu nối hòa lưới do không đảm bảo các chỉ số chất lượng điện năng theo thông tư quy định.

Tiêu Chuẩn En IEC 61000 Khác Gì Với IEC 61000?

Về mặt bản chất kỹ thuật, hai tiêu chuẩn này có nội dung tương đương nhau. Điểm khác biệt nằm ở cơ quan ban hành và phạm vi pháp lý:

• IEC 61000: Là tiêu chuẩn toàn cầu do Ủy ban Kỹ thuật Điện Quốc tế ban hành.
• EN IEC 61000: Là phiên bản tiêu chuẩn của IEC được Ủy ban Tiêu chuẩn hóa Kỹ thuật điện Châu Âu (CENELEC) phê chuẩn và chấp thuận áp dụng cho toàn bộ các nước thành viên Liên minh Châu Âu (EU). Chữ “EN” viết tắt của “European Norm”. Đây là tiêu chuẩn bắt buộc phải tuân thủ nếu nhà sản xuất muốn dán nhãn CE (Conformite Europeenne) lên sản phẩm để xuất khẩu vào thị trường EU.

Inverter Hòa Lưới Cần Đáp Ứng Phần Nào Trong IEC 61000?

Đối với một thiết bị inverter hòa lưới thông thường, nhà sản xuất bắt buộc phải thử nghiệm và đạt các phần tiêu chuẩn sau trước khi thương mại hóa sản phẩm:

• Về phát xạ sóng hài dòng điện:
  • Đạt IEC 61000-3-2 (dòng định mức ≤ 16A).
  • Hoặc IEC 61000-3-12 (dòng định mức từ 16A đến 75A).
• Về dao động điện áp và flicker:
  • Đạt IEC 61000-3-3 (dòng định mức ≤ 16A).
  • Hoặc IEC 61000-3-11 (dòng định mức từ 16A đến 75A).
• Về khả năng miễn nhiễm công nghiệp:
  • Đạt IEC 61000-6-2, bao gồm các bài test cụ thể như:
    • Chống tĩnh điện (IEC 61000-4-2).
    • Chống xung sét lan truyền (IEC 61000-4-5).
    • Chống sụt áp ngắn hạn (IEC 61000-4-11/34).
• Về phát xạ nhiễu công nghiệp:
  • Đạt tiêu chuẩn phát xạ bức xạ và dẫn truyền chung IEC 61000-6-4.

Làm Thế Nào Để Kiểm Tra Thiết Bị Đạt Chuẩn IEC 61000?

Để xác minh một thiết bị (như inverter năng lượng mặt trời) có thực sự đạt chuẩn IEC 61000 hay không, chủ đầu tư hoặc kỹ sư dự án cần thực hiện quy trình kiểm tra hồ sơ chất lượng sau:

• Yêu cầu Báo cáo thử nghiệm (Test Report): Đây là tài liệu chi tiết ghi nhận kết quả đo lường thực tế của từng bài test (như mức điện áp phóng tĩnh điện thử nghiệm, cấp độ chịu xung sét kV). Báo cáo này phải được cấp bởi một phòng thí nghiệm độc lập (Third-party Laboratory) có năng lực kiểm tra được công nhận theo tiêu chuẩn quốc tế ISO/IEC 17025.
• Kiểm tra Chứng nhận hợp chuẩn (Certificate of Conformity): Được cấp bởi các tổ chức chứng nhận uy tín toàn cầu hoặc các đơn vị đo lường được ủy quyền tại Việt Nam. Trên chứng nhận phải ghi rõ mã thiết bị trùng khớp với nhãn máy và liệt kê đầy đủ các phần tiêu chuẩn IEC 61000 đã vượt qua.
• Tra cứu mã số chứng chỉ: Hầu hết các tổ chức chứng nhận quốc tế đều cung cấp trang web tra cứu trực tuyến (online database) để kiểm tra tính xác thực của chứng chỉ dựa trên số hiệu (Certificate Number), giúp ngăn ngừa tình trạng làm giả hồ sơ chất lượng thiết bị.

Tiêu chuẩn IEC 61000 đóng vai trò như một bộ lọc chất lượng điện năng kỹ thuật số, đảm bảo các thiết bị điện tử nói chung và inverter năng lượng mặt trời nói riêng vận hành an toàn, tin cậy trong môi trường điện từ phức tạp ngày nay. Việc sử dụng các thiết bị đạt chuẩn IEC 61000 không chỉ bảo vệ an toàn cho hệ thống điện nội bộ của doanh nghiệp mà còn là điều kiện pháp lý tiên quyết để kết nối hòa lưới điện lực quốc gia thành công.

DAT Group cung cấp các giải pháp điện mặt trời với nhiều dòng inverter và thiết bị bảo vệ từ các nhà sản xuất đáp ứng các tiêu chuẩn quốc tế, giúp nâng cao độ ổn định và độ tin cậy của hệ thống.
