SPD là gì? Phân loại thiết bị chống sét lan truyền SPD

• SPD (Surge Protective Device) là thiết bị bảo vệ hệ thống điện và thiết bị đầu cuối khỏi các xung quá áp đột biến do sét đánh hoặc quá trình đóng cắt mạch điện.
• Hệ thống chống sét lan truyền được phân thành 3 cấp độ (Type 1, Type 2, Type 3) dựa trên tiêu chuẩn IEC 61643-11 để bảo vệ tối ưu từ đầu nguồn đến thiết bị nhạy cảm.
• Lựa chọn SPD chính xác cần dựa vào các thông số kỹ thuật cốt lõi bao gồm Uc (điện áp hoạt động lớn nhất), In (dòng xả định mức) và Up (điện áp bảo vệ dư).
• Đối với hệ thống điện mặt trời, việc lắp đặt SPD chuyên dụng cho cả hai phía AC và DC là bắt buộc nhằm ngăn ngừa sự cố cháy nổ do hồ quang DC và xung sét từ lưới điện.

Sau khi đã nắm được tổng quan về vai trò cốt lõi của thiết bị bảo vệ xung điện, việc đi sâu tìm hiểu cơ chế hoạt động và phân loại kỹ thuật là cần thiết để xây dựng một giải pháp an toàn tối ưu. Để hiểu rõ hơn về cách thức hoạt động cũng như các tiêu chuẩn phân loại thiết bị này, DAT Group sẽ phân tích chi tiết trong các phần dưới đây.

SPD là gì?

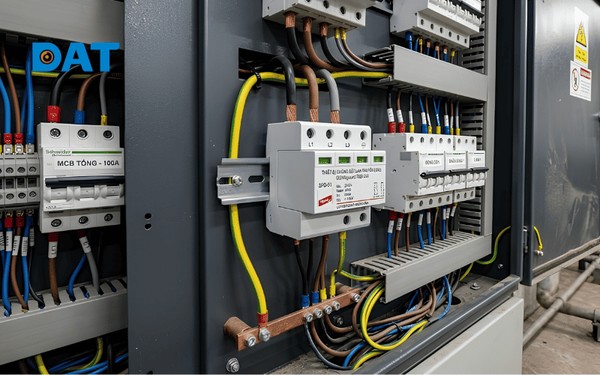

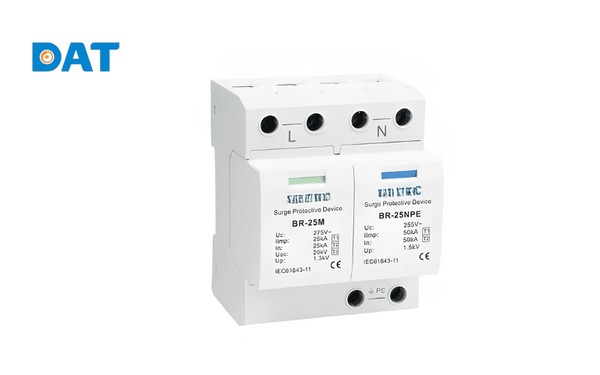

SPD (Surge Protective Device) là thiết bị chống sét lan truyền có nhiệm vụ giới hạn các xung quá áp đột biến và chuyển hướng dòng điện quá tải xuống đất để bảo vệ an toàn cho hệ thống điện cùng các thiết bị điện tử nhạy cảm.

Khi sét đánh trực tiếp vào đường dây ngoài trời hoặc sét đánh gián tiếp vào vùng lân cận, một xung điện áp cực lớn (đột biến điện áp) sẽ truyền dọc theo dây dẫn. Thiếu thiết bị bảo vệ SPD, xung điện này sẽ phá hỏng lớp cách điện của các thiết bị công nghệ cao như biến tần solar, máy tính, hệ thống điều khiển PLC, gây hư hại phần cứng và làm gián đoạn vận hành của toàn bộ hệ thống.

Theo tiêu chuẩn quốc tế IEC 61643-11 (Tiêu chuẩn về thiết bị bảo vệ chống xung đột biến điện áp thấp), các thiết bị SPD bắt buộc phải được thử nghiệm nghiêm ngặt về khả năng chịu xung và dập tắt dòng rò để đảm bảo an toàn cho lưới điện hạ thế dưới tác động của các hiện tượng quá áp tạm thời.

Cấu tạo và nguyên lý hoạt động của SPD

SPD hoạt động dựa trên nguyên lý thay đổi trở kháng cực nhanh (trong thời gian nano giây) từ trạng thái cách điện cao sang trạng thái dẫn điện thấp khi phát hiện điện áp vượt quá ngưỡng an toàn, từ đó mở đường dẫn xung sét an toàn xuống đất.

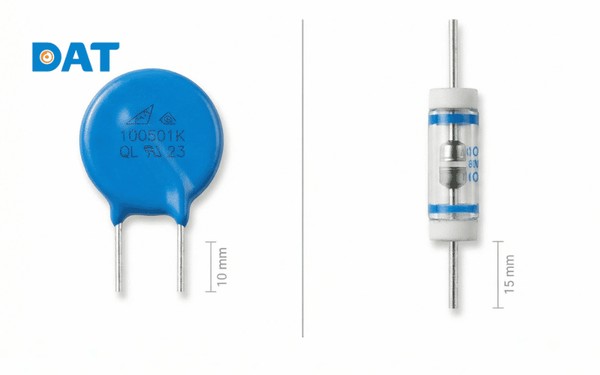

Cấu tạo cốt lõi của một thiết bị SPD thường bao gồm hai linh kiện chính có đặc tính điện động học đặc biệt:

• MOV (Metal Oxide Varistor – Điện trở phi tuyến): Đây là linh kiện bán dẫn nhạy cảm với điện áp. Ở điều kiện vận hành bình thường, MOV có trở kháng rất lớn (hàng triệu Ohm), ngăn dòng điện rò rỉ ra ngoài vỏ. Khi xuất hiện xung điện áp cao vượt ngưỡng kích hoạt, trở kháng của MOV giảm đột ngột về mức gần như bằng 0, tạo đường dẫn cho dòng xung điện chạy qua và thoát xuống hệ thống tiếp địa.
• GDT (Gas Discharge Tube – Ống phóng điện khí): Cấu tạo gồm hai điện cực đặt trong một ống sứ chứa khí trơ. Khi điện áp giữa hai điện cực vượt quá điện áp đánh thủng của khí trơ, hiện tượng phóng điện hồ quang xảy ra, biến ống phóng điện thành một đường dẫn có trở kháng cực thấp.

Nhiều dòng SPD hiện đại kết hợp cả MOV và GDT mắc nối tiếp hoặc song song nhằm tối ưu hóa thời gian phản hồi (chỉ vài nano giây) và triệt tiêu hoàn toàn dòng điện rò rỉ chạy qua thiết bị, nâng cao độ an toàn vận hành và kéo dài tuổi thọ cho hệ thống.

Phân loại thiết bị chống sét lan truyền SPD

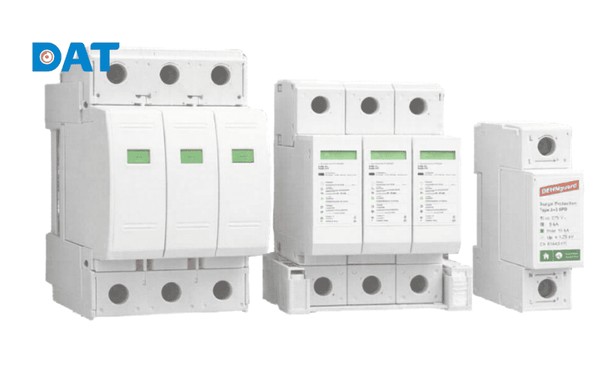

Tiêu chuẩn IEC 61643-11 phân loại SPD thành ba nhóm chính gồm Type 1, Type 2 và Type 3 nhằm thiết lập các tầng bảo vệ liên kết (coordination), ngăn chặn xung sét hiệu quả từ ngoài vào sâu bên trong công trình.

Một sai lầm rất phổ biến của người vận hành là cho rằng chỉ cần lắp một bộ SPD Type 1 ở đầu nguồn là đủ bảo vệ toàn bộ hệ thống. Thực tế, nếu không phối hợp các tầng bảo vệ, điện áp dư sau SPD Type 1 vẫn đủ sức phá hủy các thiết bị điện tử nhạy cảm ở cuối nguồn do hiện tượng cộng hưởng điện áp trên đường dây dài.

SPD Type 1 cho tủ điện tổng

SPD Type 1 được thiết kế chuyên biệt để chịu được dòng sét trực tiếp có mức năng lượng cực lớn với dạng sóng dòng điện thử nghiệm 10/350µs, thường được lắp đặt tại tủ điện phân phối chính (MSB) của các tòa nhà có hệ thống cột thu lôi bên ngoài hoặc các công trình cấp nguồn bằng đường dây trên không.

Thông số kỹ thuật quan trọng nhất của SPD Type 1 là dòng xung cực đại (Iimp). Do cần xử lý năng lượng phóng điện trực tiếp lớn, thiết bị này thường ứng dụng công nghệ Spark Gap (khe hở phóng điện) có độ bền nhiệt và cơ học cao để dập tắt dòng ngắn mạch hiệu quả mà không bị phá hủy vật lý.

SPD Type 2 cho tủ điện phân phối

SPD Type 2 là tầng bảo vệ thứ cấp được lắp tại tủ điện phân phối (DB) để ngăn chặn các xung điện áp lan truyền do tác động của sét đánh gián tiếp hoặc các xung quá áp nội bộ sinh ra từ quá trình đóng cắt các thiết bị công suất lớn trong hệ thống.

Thiết bị này được thử nghiệm với dạng sóng dòng điện 8/20µs. Hầu hết SPD Type 2 sử dụng công nghệ MOV vì linh kiện này phản hồi cực nhanh trước sự biến thiên điện áp và có khả năng giới hạn điện áp dư ở mức trung bình, phù hợp bảo vệ hệ thống đường dây nhánh trong công trình.

SPD Type 3 cho thiết bị đầu cuối

SPD Type 3 có nhiệm vụ bảo vệ cục bộ cho các thiết bị điện tử nhạy cảm như máy tính, PLC, cảm biến hoặc thiết bị truyền thông bằng cách triệt tiêu các dao động điện áp nhỏ còn sót lại sau các tầng bảo vệ trước.

Thiết bị này sử dụng dạng sóng thử nghiệm hỗn hợp (combination wave 1.2/50µs – 8/20µs) và có khả năng xả dòng điện tương đối thấp. Một lưu ý kỹ thuật quan trọng là SPD Type 3 chỉ hoạt động hiệu quả khi hệ thống đã có SPD Type 1 và Type 2 lắp đặt ở phía trước; nếu lắp độc lập, năng lượng xung sét lớn sẽ ngay lập tức phá hủy SPD Type 3 và phá hỏng thiết bị đầu cuối.

Các thông số cần lưu ý khi chọn SPD

Chọn đúng thông số SPD là yếu tố quyết định để bảo vệ hệ thống điện và tránh nguy cơ cháy nổ thiết bị. Nếu chọn sai thông số, SPD có thể bị phá hủy ngay khi lưới điện dao động nhẹ hoặc không đủ khả năng cắt sét, dẫn đến hư hỏng toàn bộ tải phía sau.

Dưới đây là bảng tổng hợp các thông số kỹ thuật cốt lõi cần kiểm tra khi mua thiết bị:

Điện áp hoạt động liên tục lớn nhất Uc

Điện áp hoạt động liên tục lớn nhất (UC) là ngưỡng điện áp RMS hoặc DC tối đa có thể đặt liên tục lên hai đầu cực của SPD mà không làm thay đổi trạng thái cách điện hoặc gây hỏng hóc thiết bị.

• Đối với lưới điện xoay chiều AC (220V/380V): Trị số UC thông dụng cho SPD thường chọn ở mức 275V hoặc 385V để bù trừ cho hiện tượng mất cân bằng pha hoặc sụt áp lưới đột ngột.
• Đối với hệ thống điện mặt trời DC: Trị số UC phải chọn phù hợp với điện áp hở mạch tối đa của chuỗi pin (thường là 1000V DC hoặc 1500V DC). Chọn UC quá sát với điện áp hoạt động thực tế sẽ khiến SPD thường xuyên dẫn dòng rò nhẹ, sinh nhiệt và nhanh hỏng.

Dòng xả sét định mức In

Dòng xả định mức (In) xác định giá trị đỉnh của dòng điện xung dạng sóng 8/20µs mà thiết bị SPD có khả năng chịu đựng an toàn tối thiểu 15 lần xả liên tiếp mà không bị suy giảm thông số kỹ thuật.

Nhiều người tiêu dùng thường nhầm lẫn giữa In và Imax (dòng xả cực đại). Trong khi Imax chỉ thể hiện khả năng chịu đựng đột xuất duy nhất một lần trước khi hỏng, thì In mới là thước đo thực sự cho độ bền vận hành lâu dài của SPD. Đối với các khu vực lắp đặt có mật độ sét trung bình đến cao, nên chọn thiết bị có In tối thiểu từ 20kA để đảm bảo hệ thống không bị gián đoạn hoạt động liên tục.

Điện áp bảo vệ Up

Điện áp bảo vệ (Up) là mức điện áp dư cao nhất xuất hiện giữa hai cực của SPD trong quá trình cắt xung sét, thể hiện mức điện áp truyền trực tiếp tới thiết bị tiêu thụ phía sau.

Theo quy chuẩn an toàn, trị số Up của SPD phải luôn thấp hơn điện áp chịu xung (impulse withstand voltage) của thiết bị cần bảo vệ. Ví dụ, nếu bo mạch điều khiển của biến tần năng lượng mặt trời chỉ chịu được điện áp xung tối đa là 1.5kV, thì bắt buộc phải chọn SPD có chỉ số Up nhỏ hơn 1.5kV (thường là 1.2kV hoặc 1.0kV) để đảm bảo an toàn tuyệt đối cho linh kiện bán dẫn nhạy cảm bên trong biến tần.

Ứng dụng SPD trong hệ thống điện mặt trời

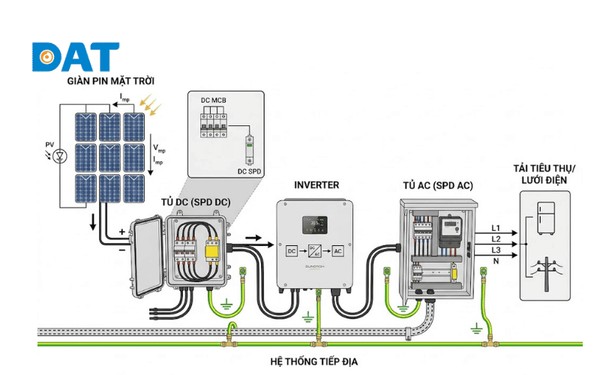

Hệ thống điện mặt trời yêu cầu sử dụng các thiết bị SPD chuyên dụng độc lập cho cả đường điện một chiều (DC) từ giàn pin và đường điện xoay chiều (AC) từ inverter, do tính chất dòng DC từ tấm pin có đặc tính hồ quang liên tục rất khó tự dập tắt.

Khác với điện lưới AC có điểm đi qua giá trị 0 (Zero-crossing) giúp dập tắt hồ quang tự nhiên, dòng DC từ các chuỗi pin năng lượng mặt trời duy trì liên tục ở điện áp cao. Nếu dùng sai loại thiết bị bảo vệ hoặc đấu nối không đúng chuẩn kỹ thuật, dòng hồ quang DC phát sinh khi sét đánh có thể gây cháy nổ tủ điện và hư hại biến tần.

Lắp đặt thiết bị bảo vệ phía DC

SPD DC chuyên dụng (thường có điện áp định mức 1000V DC hoặc 1500V DC) phải được lắp đặt tại tủ điện DC (DC Combiner Box) ngay trước khi đường cáp từ các chuỗi pin mặt trời đi vào ngõ vào DC của inverter.

Một sai lầm cực kỳ nguy hiểm trong thực tế thi công là việc sử dụng SPD AC để lắp cho đường DC nhằm tiết kiệm chi phí hoặc thiếu hiểu biết. Khi có xung sét, SPD AC không thể dập được dòng hồ quang kéo dài của dòng DC, dẫn đến hiện tượng chập cháy và phát hỏa tủ điện. SPD DC nên đặt cách inverter không quá 10 mét. Nếu khoảng cách từ giàn pin đến inverter dài hơn 10 mét, tiêu chuẩn khuyến nghị lắp thêm một bộ SPD DC ở sát giàn pin và một bộ ở sát biến tần.

Lắp đặt thiết bị bảo vệ phía AC

SPD AC phải được lắp đặt tại ngõ ra AC của inverter hoặc tại tủ điện phân phối AC (AC DB) để chặn đứng các xung sét lan truyền từ lưới điện quốc gia đi ngược vào phá hủy biến tần.

Để đảm bảo an toàn tuyệt đối khi thiết bị SPD bị ngắn mạch (cuối vòng đời của MOV), cần thiết kế một thiết bị bảo vệ dự phòng (như cầu chì backup hoặc aptomat MCB) mắc nối tiếp phía trước đường dây cấp nguồn cho SPD AC. Cầu chì backup này sẽ cách ly SPD bị hỏng ra khỏi hệ thống điện mà không làm gián đoạn nguồn cấp chính của hệ thống.

Kết nối tiếp địa đúng tiêu chuẩn kỹ thuật

Hệ thống tiếp địa đạt chuẩn kỹ thuật là điều kiện tiên quyết để SPD hoạt động; không có tiếp địa hiệu quả, thiết bị SPD hoàn toàn vô dụng vì không có đường dẫn dòng điện sét xuống đất.

• Điện trở đất: Bắt buộc phải duy trì trị số điện trở tiếp địa nhỏ hơn 4 Ohm đối với hệ thống chống sét lan truyền điện lực theo tiêu chuẩn quốc tế IEEE, hoặc nhỏ hơn 10 Ohm theo quy chuẩn kỹ thuật quốc gia.
• Quy tắc dây nối: Dây nối đất từ SPD đến thanh đồng tiếp địa phải ngắn nhất và thẳng nhất có thể (tối đa không quá 0.5 mét). Mọi đoạn uốn cong góc vuông của dây thoát sét đều tạo ra điện cảm lớn, cản trở dòng xả sét và làm giảm hiệu suất bảo vệ.
• Tiết diện dây: Sử dụng dây đồng tiếp địa chuyên dụng có tiết diện tối thiểu 6 mm2 đối với SPD Type 2 và tối thiểu 16 mm2 đối với SPD Type 1.

Câu hỏi thường gặp về thiết bị SPD

Dưới đây là phần giải đáp trực tiếp các câu hỏi thực tế về chi phí đầu tư, chu kỳ bảo trì và các lỗi thường gặp trong vận hành thiết bị chống sét lan truyền.

Khả năng thay thế cột thu lôi của SPD

SPD không thể thay thế cột thu lôi (kim thu sét). Hai thiết bị này thực hiện hai nhiệm vụ hoàn toàn khác nhau và bắt buộc phải phối hợp đồng bộ để bảo vệ công trình toàn diện.

Cột thu lôi là hệ thống chống sét trực tiếp, bảo vệ cấu trúc bên ngoài của tòa nhà bằng cách thu hút cú đánh của sét và dẫn dòng điện xuống đất. Trong khi đó, SPD là thiết bị chống sét gián tiếp (chống sét lan truyền), bảo vệ đường dây dẫn và các thiết bị điện bên trong khỏi các xung điện áp tăng cao lan truyền theo đường dây. Nếu chỉ lắp cột thu lôi mà không lắp SPD, thiết bị điện trong nhà vẫn có nguy cơ bị hỏng do xung cảm ứng lan truyền.

Tuổi thọ trung bình của thiết bị SPD

Tuổi thọ của SPD không được tính bằng số năm sử dụng mà phụ thuộc hoàn toàn vào tần suất và năng lượng của các xung sét mà thiết bị đã hấp thụ trong quá trình hoạt động.

Một bộ SPD chất lượng tốt có thể hoạt động ổn định từ 5 đến 10 năm nếu chỉ gặp các xung điện nhỏ do đóng cắt lưới điện. Tuy nhiên, nếu bị một xung sét cực lớn vượt quá giới hạn thiết kế đánh trúng, thiết bị có thể bị vô hiệu hóa ngay lập tức để bảo vệ an toàn cho tải phía sau. Do đó, kiểm tra định kỳ trước và sau mỗi mùa mưa bão là giải pháp tối ưu nhất để xác định tình trạng hoạt động của thiết bị.

Dấu hiệu nhận biết SPD đã bị hỏng

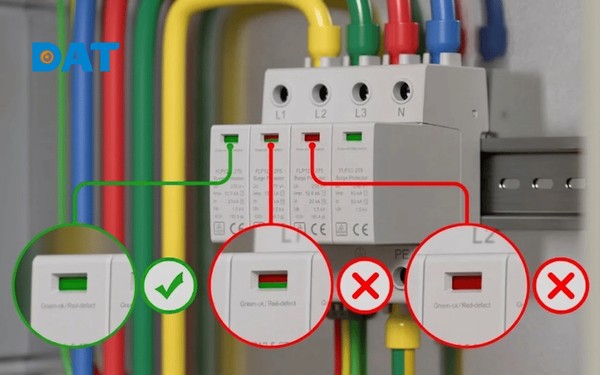

Dấu hiệu nhận biết trực quan nhất là trạng thái màu sắc hiển thị trên ô cửa sổ chỉ thị (indicator window) ngay trên bề mặt của mô-đun SPD.

• Màu xanh: Thiết bị hoạt động bình thường, các linh kiện bên trong (MOV) còn nguyên vẹn và sẵn sàng hoạt động.
• Màu đỏ: Thiết bị đã bị hỏng (đứt cầu chì nhiệt nội bộ do quá dòng) và mất hoàn toàn khả năng bảo vệ. Lúc này, cần nhanh chóng thay thế ruột thiết bị (cartridge) mới để khôi phục hệ thống bảo vệ, tránh để thiết bị điện hoạt động trong tình trạng không được bảo vệ.

Tổng kết

Hiểu rõ SPD là gì và biết cách phân loại thiết bị chống sét lan truyền phù hợp là chìa khóa để bảo vệ hệ thống điện và tối ưu hóa hiệu suất đầu tư cho các dự án điện mặt trời. Việc lựa chọn chính xác các thông số kỹ thuật như Uc, In, Up, phối hợp đúng các tầng bảo vệ Type 1, 2, 3 và đảm bảo hệ thống tiếp địa dưới 4 Ohm là những yêu cầu kỹ thuật bắt buộc để vận hành an toàn. DAT Group khuyến nghị các chủ đầu tư và kỹ sư vận hành nên định kỳ kiểm tra trạng thái màu sắc của SPD trước và sau mỗi mùa mưa bão để kịp thời thay thế các mô-đun đã bị suy hao, bảo đảm hệ thống luôn được bảo vệ toàn diện.
