Tủ điện phân phối là gì? Cấu tạo và phân loại chi tiết

• Tủ điện phân phối là đầu não tiếp nhận và phân chia điện năng từ trạm biến áp đến các phụ tải tiêu thụ.
• Chức năng cốt lõi là đóng cắt mạch điện và bảo vệ hệ thống khỏi các sự cố ngắn mạch, quá tải hoặc dòng rò.
• Cấu tạo chính bao gồm vỏ tủ tĩnh điện, hệ thống thanh cái đồng, thiết bị đóng cắt (ACB, MCCB, MCB) và thiết bị đo lường.
• Hệ thống tủ được phân cấp thành ba loại chính: MSB (tủ tổng), MDB (tủ trung gian) và DB (tủ nhánh).
• Quá trình thiết kế và lắp ráp phải tuân thủ nghiêm ngặt tiêu chuẩn quốc tế IEC 61439-1&2 để đảm bảo an toàn vận hành.

Sau khi đã nắm được tổng quan về vai trò và các thành phần cốt lõi của thiết bị này, bước tiếp theo là đi sâu vào chi tiết kỹ thuật. Để giúp người thiết kế, vận hành hoặc chủ đầu tư đưa ra quyết định chính xác cho hệ thống điện của mình, DAT Group sẽ phân tích cụ thể cấu trúc, cách phân loại cũng như các tiêu chuẩn an toàn bắt buộc đối với hệ thống tủ phân phối hạ thế.

Tủ điện phân phối là gì

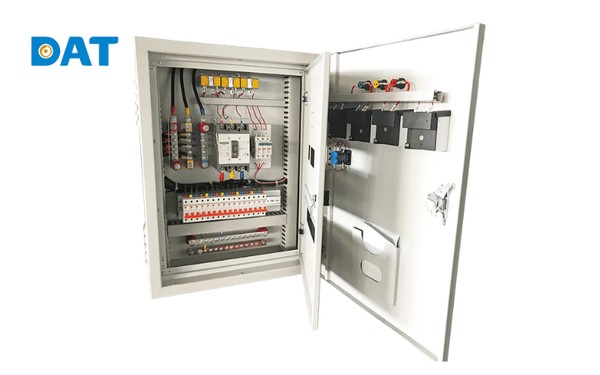

Tủ điện phân phối hạ thế là nút giao trung tâm trong hệ thống điện, đảm nhận nhiệm vụ tiếp nhận nguồn điện từ trạm biến áp và phân chia đến từng khu vực hoặc thiết bị phụ tải. Đồng thời, đây là chốt chặn an toàn bảo vệ toàn bộ hệ thống dây dẫn và thiết bị điện khỏi các sự cố nguy hiểm như ngắn mạch, quá tải hoặc rò rỉ điện.

Bản chất của tủ phân phối khác hoàn toàn với tủ điều khiển. Trong khi tủ điều khiển tập trung vào xử lý logic, tự động hóa tín hiệu để vận hành động cơ hoặc dây chuyền máy móc, thì tủ phân phối thuần túy thực hiện việc quản lý dòng điện động lực. Các thiết bị bên trong tủ phân phối chủ yếu là các khí cụ đóng cắt công suất lớn như máy cắt không khí (ACB), aptomat khối (MCCB) và các module bảo vệ dòng rò, ngắn mạch.

Cấu tạo cơ bản của tủ điện phân phối

Vỏ tủ điện cách điện an toàn

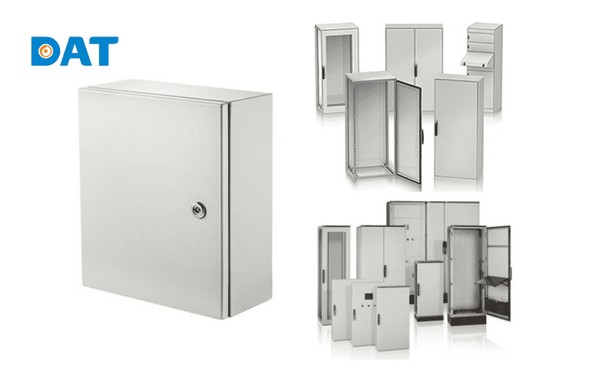

Vỏ tủ là lớp giáp cơ học bảo vệ toàn bộ thiết bị bên trong và cách ly dòng điện nguy hiểm với người vận hành. Vỏ tủ đạt chuẩn phải được gia công từ thép tấm có độ dày từ 1.2mm đến 2.5mm tùy theo kích thước, sau đó phủ sơn tĩnh điện công nghiệp để chống ăn mòn điện hóa.

Chỉ số cấp bảo vệ (IP – Ingress Protection) là thông số quan trọng nhất khi đánh giá vỏ tủ:

Nhiều nhà máy gặp phải tình trạng rỉ sét vỏ tủ chỉ sau 1-2 năm vận hành do sử dụng tủ kém chất lượng. Trong các môi trường đặc thù như nhà máy hóa chất, xử lý nước thải hoặc vùng ven biển, việc vỏ tủ bị ăn mòn sẽ nhanh chóng phá vỡ khả năng cách điện, dẫn đến nguy cơ rò điện chết người.

Hệ thống thanh cái đồng dẫn điện

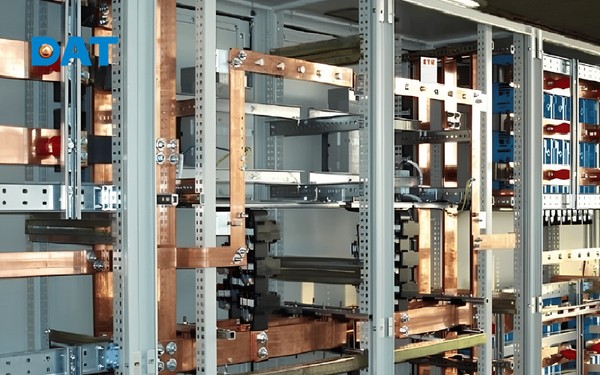

Thanh cái đồng (Busbar) là xương sống truyền tải dòng điện trong tủ. Đối với các tủ có dòng điện định mức lớn (từ vài trăm đến hàng ngàn Ampe), cáp điện thông thường không thể đáp ứng được khả năng chịu tải và không gian đấu nối. Thanh cái đồng nguyên chất (tỷ lệ đồng >99.9%) được tính toán tiết diện kỹ lưỡng để chịu được dòng định mức và lực điện động sinh ra khi xảy ra ngắn mạch.

Thiết bị đóng cắt bảo vệ mạch

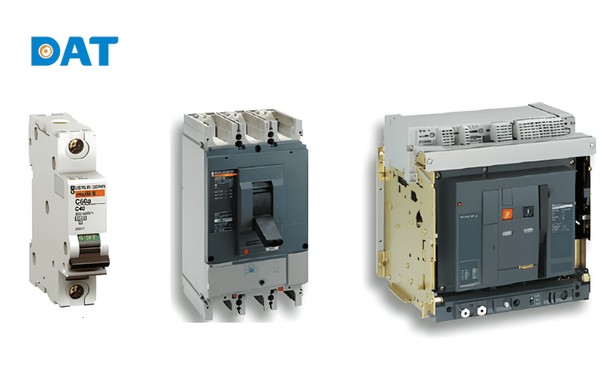

Hệ thống đóng cắt được phân cấp rõ ràng từ thiết bị tổng đến các nhánh. Tủ tổng thường sử dụng ACB, sau đó chia xuống các MCCB hoặc MCB ở các cấp nhỏ hơn.

Khi thiết kế thiết bị bảo vệ, kỹ sư phải tính toán hai thông số sinh tử:

• Dòng điện định mức (In): Dòng điện tải tối đa mà thiết bị cho phép chạy qua liên tục.
• Dòng cắt ngắn mạch (Icu): Dòng điện sự cố lớn nhất mà thiết bị có thể ngắt an toàn mà không bị phá hủy.

Một lỗi kỹ thuật cực kỳ nguy hiểm trong thiết kế điện là chọn Aptomat có dòng cắt ngắn mạch (Ic) thấp hơn dòng ngắn mạch thực tế của hệ thống. Khi sự cố xảy ra, tiếp điểm của thiết bị không thể dập được hồ quang điện, dẫn đến hiện tượng nổ tung thiết bị và cháy lan toàn bộ tủ.

Các thiết bị đo lường hiển thị

Mặt trước của tủ điện luôn được bố trí hệ thống giám sát để kỹ thuật viên theo dõi trạng thái dòng điện theo thời gian thực. Các thiết bị cơ bản bao gồm:

• Đồng hồ đo điện áp (Volt).
• Đồng hồ đo dòng điện (Ampe).
• Biến dòng đo lường (CT).
• Đèn báo pha (Đỏ – Vàng – Xanh).

Hiện nay, thay vì dùng nhiều đồng hồ kim truyền thống, các hệ thống công nghiệp chuyển sang sử dụng đồng hồ đa năng kỹ thuật số. Các đồng hồ này hỗ trợ giao thức truyền thông Modbus/RTU, cho phép thu thập dữ liệu tự động và kết nối thẳng về trung tâm điều khiển SCADA hoặc hệ thống quản lý năng lượng (EMS).

Phụ kiện đấu nối và nhãn chỉ dẫn

Phụ kiện phụ trợ đảm bảo tính thẩm mỹ, gọn gàng và an toàn cơ học. Các thành phần này bao gồm máng cáp nhựa, cầu chặn, thanh gá thiết bị, đầu cosse bóp cáp và dây rút.

Đặc biệt, hệ thống “nhãn chỉ dẫn” (nameplate/label) dán trên từng thiết bị và đầu dây cáp là bắt buộc. Nhãn này phải khớp tuyệt đối với sơ đồ đơn tuyến (Single-line diagram) của dự án. Trong công tác vận hành và bảo trì (O&M), nếu tủ điện không có nhãn mác rõ ràng, kỹ thuật viên rất dễ thao tác nhầm pha hoặc đóng/cắt sai nguồn, gây tai nạn điện hoặc gián đoạn dây chuyền sản xuất.

Phân loại tủ điện phân phối phổ biến

Tủ điện phân phối tổng MSB (Main Switchboard)

Tủ MSB là chốt chặn đầu tiên nằm ngay sau trạm biến áp hạ thế của điện lực. Đây là loại tủ có kích thước lớn nhất, chịu dòng điện định mức khổng lồ (có thể lên tới 6300A). Thiết bị đóng cắt chính trong tủ MSB thường là máy cắt không khí ACB, được thiết kế theo cấu trúc module tách biệt (Form 3b hoặc Form 4b) để đảm bảo an toàn tuyệt đối khi bảo trì.

Sự cố sập nguồn toàn bộ nhà máy thường xuất phát từ việc thiết kế tủ MSB không có tính chọn lọc (Selectivity). Nếu không phối hợp thời gian cắt và dòng cắt giữa ACB tổng và các MCCB nhánh, một sự cố chập điện ở thiết bị nhỏ cũng có thể làm nhảy ACB tổng, gây thiệt hại nghiêm trọng cho sản xuất.

Tủ điện phân phối chính MDB (Main Distribution Board)

Tủ MDB đóng vai trò trung gian, nhận điện từ tủ MSB và phân chia xuống các khu vực, phân xưởng hoặc các tầng trong tòa nhà. Tủ MDB sử dụng thiết bị đóng cắt chính là MCCB.

Dưới góc độ bài toán kinh tế trong thi công cơ điện, việc bố trí tủ MDB là một chiến lược tối ưu chi phí. Thay vì phải kéo hàng chục sợi cáp động lực cỡ lớn từ tủ MSB đến tận từng thiết bị cuối, việc dùng tủ MDB làm trạm trung chuyển sẽ giúp giảm thiểu đáng kể chiều dài cáp lớn, tiết kiệm ngân sách vật tư.

Tủ điện phân phối nhánh DB (Distribution Board)

Tủ DB được đặt gần các phụ tải điện tiêu thụ cuối cùng như phòng làm việc, hệ thống chiếu sáng, hoặc cụm động cơ nhỏ. Kích thước tủ nhỏ gọn, sử dụng chủ yếu các thiết bị MCB hoặc RCBO (có chức năng chống dòng rò) để bảo vệ trực tiếp người sử dụng thiết bị.

Để dễ hình dung về sự khác biệt giữa 3 cấp độ, hãy tham khảo bảng so sánh sau:

Tủ điện phân phối trong nhà và ngoài trời

Dựa vào vị trí đặt tủ, cấu tạo vỏ tủ sẽ có sự thay đổi rõ rệt để thích ứng với môi trường:

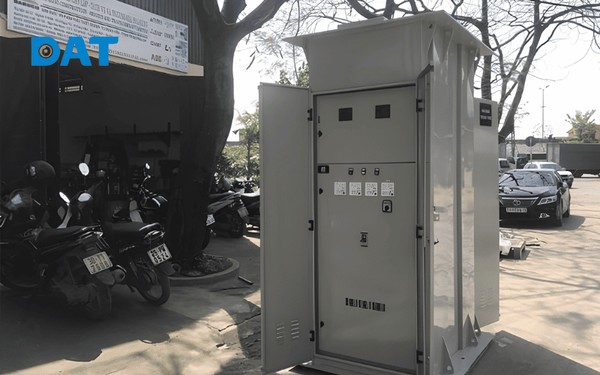

Nhiều người có thói quen tận dụng tủ điện trong nhà để mang ra lắp ngoài trời nhằm tiết kiệm chi phí. Đây là sai lầm chết người vì chỉ sau vài cơn mưa lớn, nước và độ ẩm sẽ xâm nhập qua các khe hở không có gioăng cao su, gây chập cháy toàn bộ thiết bị đóng cắt bên trong.

Tiêu chuẩn kỹ thuật và an toàn của tủ điện

Theo tiêu chuẩn toàn cầu, việc thiết kế, sản xuất và thử nghiệm tủ điện phân phối hạ thế phải tuân thủ nghiêm ngặt bộ tiêu chuẩn IEC 61439-1&2 (bộ tiêu chuẩn mới thay thế cho IEC 60439 cũ).

Hai yếu tố kiểm định sống còn của một tủ điện đạt chuẩn là:

1. Độ bền điện môi (Dielectric strength): Khả năng cách điện của các vật liệu trong tủ khi chịu điện áp cao đột ngột.
2. Độ tăng nhiệt (Temperature rise): Kiểm tra xem tủ có bị quá nhiệt khi chạy đầy tải liên tục hay không.

Trong bối cảnh tích hợp năng lượng tái tạo hiện nay, tiêu chuẩn này càng trở nên khắt khe. Đối với hệ thống điện Năng lượng mặt trời (Solar), dòng điện tạo ra từ Inverter thường đi kèm với sóng hài cao. Sóng hài này gây ra hiện tượng phát nhiệt cực lớn trên thanh cái và thiết bị. Theo tiêu chuẩn kỹ thuật, hệ thống Busbar và thiết bị đóng cắt cho hệ thống Solar phải được thiết kế lớn hơn tối thiểu 125% so với dòng định mức tính toán thông thường để triệt tiêu rủi ro cháy nổ do nhiệt.

Ứng dụng của tủ điện trong hệ thống năng lượng

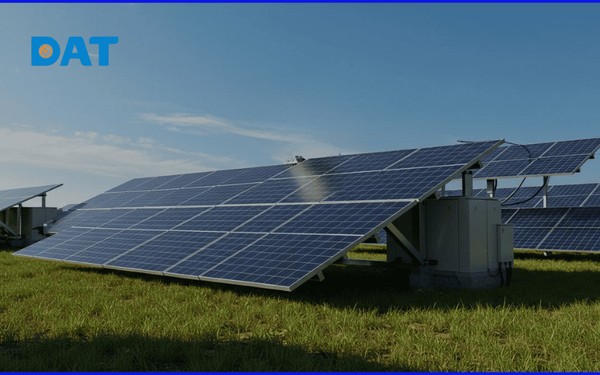

Tủ điện phân phối không chỉ đóng vai trò chia điện tĩnh mà còn là trung tâm quản lý luồng năng lượng phức tạp, đặc biệt là tại các nhà máy công nghiệp có lắp đặt điện mặt trời mái nhà đan xen với điện lưới quốc gia (EVN).

Trong ứng dụng này, tủ điện MSB hoặc MDB phải được nâng cấp thành các hệ thống thông minh. Chúng bắt buộc phải tích hợp rơ le bảo vệ dòng ngược (Reverse power relay) nhằm thực hiện giải pháp Zero Export – ngăn chặn dòng điện từ tấm pin mặt trời phát ngược lên lưới điện lực khi tải nhà máy tiêu thụ không hết. Bên cạnh đó, tủ điện được trang bị thêm bộ chuyển nguồn tự động ATS (Automatic Transfer Switch) để chuyển đổi liền mạch giữa điện lưới, điện mặt trời và máy phát điện dự phòng, đảm bảo dây chuyền sản xuất không bị gián đoạn dù chỉ một giây.

FAQ về tủ điện phân phối

Tủ điện MSB và DB khác nhau thế nào?

Tủ MSB nhận nguồn trực tiếp từ máy biến áp hạ thế, chịu dòng điện cực lớn và sử dụng máy cắt ACB. Trong khi đó, tủ DB nằm ở cuối hệ thống, cấp điện trực tiếp cho thiết bị tiêu thụ nhỏ lẻ, chịu dòng điện thấp và sử dụng MCB hoặc RCBO.

Tại sao cần sử dụng vỏ tủ sơn tĩnh điện?

Sơn tĩnh điện tạo ra một lớp phủ cách điện an toàn trên bề mặt kim loại, đồng thời ngăn chặn hiện tượng ăn mòn điện hóa và oxy hóa. Trong môi trường công nghiệp có độ ẩm hoặc hóa chất, lớp sơn này giúp kéo dài tuổi thọ của vỏ tủ lên trên 15 năm so với các loại sơn xịt thông thường.

Tủ điện phân phối có bảo vệ chống sét không?

Có, và đây là yêu cầu bắt buộc đối với các công trình tiêu chuẩn. Tại tủ MSB và MDB, hệ thống phải được lắp đặt thiết bị cắt sét lan truyền SPD (Surge Protection Device) Type 1 hoặc Type 2. Thiết bị này sẽ xả dòng xung sét xuống đất, bảo vệ bo mạch và các thiết bị điện tử nhạy cảm phía sau tủ.

Thời gian bảo trì định kỳ tủ điện là bao lâu?

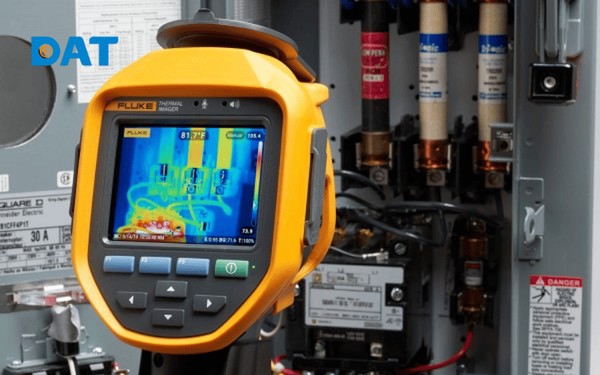

Lịch bảo trì tối thiểu cần được thực hiện 6 tháng/lần. Quy trình chuẩn đòi hỏi kỹ thuật viên dùng camera nhiệt để quét các điểm đấu nối thanh cái nhằm phát hiện điểm phát nóng bất thường. Ngoài ra, cần vệ sinh bụi bẩn bám trên Contactor/Aptomat, siết lại các điểm nối cosse và đo đạc lại điện trở cách điện của toàn hệ thống.

Lựa chọn công suất tủ điện dựa trên yếu tố nào?

Công suất tủ điện được quyết định thông qua một quy trình tính toán quy chuẩn. Đầu tiên, xác định tổng công suất đặt của tất cả thiết bị (kW). Sau đó nhân với hệ số đồng thời (Ks) và cộng thêm hệ số dự phòng mở rộng trong tương lai (thường khoảng 20 – 25%). Từ kết quả này, kỹ sư sẽ tính ra dòng điện tính toán (Itt) để chọn tiết diện thanh cái đồng và dòng định mức của thiết bị đóng cắt tổng sao cho chính xác nhất.

Hệ thống tủ điện phân phối là nền tảng cốt lõi quyết định sự ổn định và an toàn của mọi công trình sử dụng điện. Từ việc cấu thành bởi vỏ tủ chống chịu cao, hệ thống thanh dẫn đồng chuẩn xác, đến việc lựa chọn thiết bị đóng cắt có dòng cắt ngắn mạch phù hợp, mỗi chi tiết đều mang ý nghĩa sống còn đối với toàn hệ thống. Việc áp dụng đúng tiêu chuẩn quốc tế không chỉ bảo vệ tài sản mà còn tối ưu hóa luồng điện năng, đặc biệt khi kết hợp với các nguồn năng lượng tái tạo hiện đại. Hy vọng những thông tin chuyên sâu trên từ DAT Group đã giúp bạn có góc nhìn rõ nét, thực tiễn để ứng dụng trực tiếp vào quá trình thiết kế, thi công và vận hành hệ thống hạ thế.
