Biến dòng là gì? Cấu tạo và nguyên lý hoạt động của biến dòng

• Định nghĩa cốt lõi: Máy biến dòng (Current Transformer – CT) là thiết bị đo lường điện dùng để giảm dòng điện xoay chiều có trị số lớn xuống trị số tiêu chuẩn (thường là 5A hoặc 1A) để cấp cho các thiết bị đo lường, điều khiển và bảo vệ.
• Cấu tạo cơ bản: Thiết bị gồm ba thành phần chính là cuộn dây sơ cấp (ít vòng, tiết diện lớn), lõi thép kỹ thuật điện và cuộn dây thứ cấp (nhiều vòng, tiết diện nhỏ).
• Nguyên lý hoạt động: Hoạt động dựa trên hiện tượng cảm ứng điện từ, tỷ số dòng điện giữa hai cuộn dây tỷ lệ nghịch với tỷ số số vòng dây của chúng.
• Ứng dụng chủ lực: Đo lường điện năng công nghiệp, giám sát hệ thống hòa lưới bám tải (Zero Export) trong điện mặt trời và cấp tín hiệu bảo vệ cho các rơ le an toàn.
• Nguyên tắc an toàn tối hạn: Không bao giờ được để hở mạch cuộn thứ cấp của biến dòng khi đang có dòng điện chạy qua cuộn sơ cấp nhằm tránh hiện tượng quá áp gây cháy nổ và nguy hiểm tính mạng.

Để hiểu rõ hơn về cách thức vận hành, phân loại và các lưu ý kỹ thuật quan trọng khi tích hợp biến dòng vào hệ thống điện năng lượng mặt trời cũng như công nghiệp, DAT Group kính mời quý khách hàng cùng các kỹ sư tham khảo nội dung chi tiết dưới đây.

Biến dòng là gì

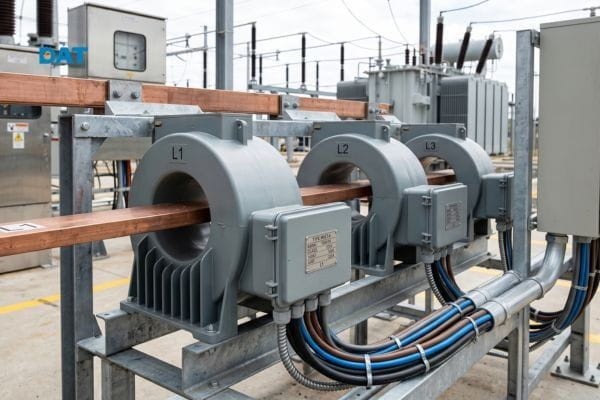

Biến dòng (Current Transformer, ký hiệu là CT) là một loại máy biến áp đặc biệt được sử dụng để biến đổi dòng điện xoay chiều có giá trị lớn ở mạch sơ cấp thành dòng điện có giá trị nhỏ hơn ở mạch thứ cấp theo một tỷ lệ chuẩn xác. Dòng điện thứ cấp đầu ra thường được quy chuẩn về mức 5A hoặc 1A để tương thích với các thiết bị đo lường như Ampe kế, đồng hồ đa năng (Smart Meter) hoặc các rơ le bảo vệ hệ thống.

Trong thực tế vận hành điện công nghiệp và dân dụng, dòng điện chạy qua các đường cáp động lực hoặc thanh cái (busbar) có thể lên đến hàng trăm, hàng nghìn Ampe. Việc đưa trực tiếp dòng điện cực lớn này vào các thiết bị đo thông thường là bất khả thi vì sẽ gây cháy nổ thiết bị và mất an toàn cho người vận hành.

Máy biến dòng đóng vai trò là cầu nối trung gian, thực hiện chức năng cách ly galvanic (cách ly điện vật lý) giữa lưới điện cao áp/trung áp/hạ áp có dòng điện lớn với mạch đo lường điện áp thấp. Cơ chế này đảm bảo an toàn tuyệt đối cho người sử dụng và các thiết bị giám sát đầu cuối khi có sự cố quá dòng hoặc ngắn mạch xảy ra trên đường dây động lực sơ cấp.

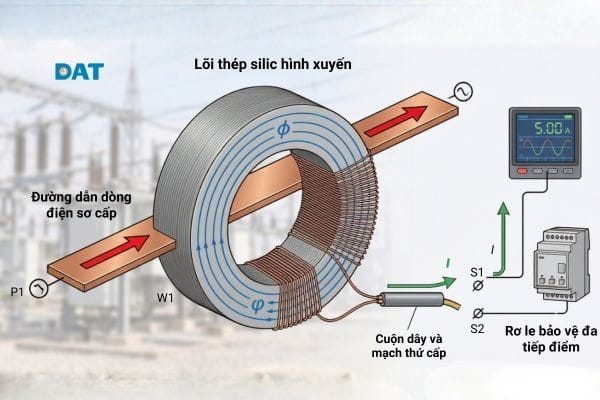

Cấu tạo và nguyên lý hoạt động của biến dòng

Thiết kế của một máy biến dòng công nghiệp hướng đến việc tối ưu hóa hiệu suất truyền dẫn từ thông và đảm bảo sai số đo lường nằm trong giới hạn cho phép theo tiêu chuẩn IEC 61869-2 (tiêu chuẩn quốc tế áp dụng cho máy biến dòng đo lường).

Cuộn dây sơ cấp dẫn dòng điện tải

Cuộn dây sơ cấp (ký hiệu là W1 hoặc ký hiệu đầu cực P1 – P2, K – L) là cuộn dây được đấu nối nối tiếp trực tiếp vào mạch điện lực cần đo lường.

• Số vòng dây (Np): Cực kỳ ít, thông thường chỉ từ 1 đến một vài vòng dây. Đối với các loại biến dòng dạng xỏ cáp, cuộn sơ cấp thực chất chính là đoạn dây cáp động lực đi xuyên qua tâm của biến dòng (tương đương với 1 vòng dây).
• Tiết diện dây: Rất lớn để đảm bảo khả năng chịu dòng tải liên tục và dòng ngắn mạch tức thời của toàn hệ thống mà không bị phát nhiệt quá mức gây hỏng lớp cách điện.

Lõi thép kỹ thuật điện dẫn từ thông

Lõi thép (Core) là mạch dẫn từ chính của máy biến dòng, giữ nhiệm vụ tập hợp toàn bộ từ thông sinh ra từ cuộn sơ cấp và dẫn truyền sang cuộn thứ cấp.

• Chất liệu: Được ghép từ các lá thép silic kỹ thuật điện cán nguội, có độ thẩm từ cao và được phủ sơn cách điện mỏng trên bề mặt để giảm thiểu tối đa dòng điện xoáy (dòng Foucault) và tổn hao trễ.
• Thiết kế: Thường có dạng hình xuyến (Toroidal) hoặc hình chữ nhật ghép từ các mảnh chữ U-I để đảm bảo mạch từ khép kín tuyệt đối, giảm thiểu từ thông rò rỉ ra môi trường xung quanh, từ đó nâng cao độ chính xác đo lường.

Cuộn dây thứ cấp xuất dòng hạ áp

Cuộn dây thứ cấp (ký hiệu là W2 hoặc ký hiệu đầu cực S1 – S2, k – l) là cuộn dây xuất tín hiệu dòng điện đã được hạ áp để đấu nối trực tiếp vào thiết bị phụ tải điện đo lường.

• Số vòng dây (Ns): Rất nhiều vòng dây quấn xếp lớp xung quanh lõi thép.
• Tiết diện dây: Nhỏ vì dòng điện chạy qua cuộn thứ cấp chỉ giới hạn ở mức 1A hoặc 5A theo quy chuẩn.
• Đặc tính vận hành: Cuộn thứ cấp luôn phải hoạt động trong trạng thái gần như ngắn mạch (nối với ampe kế hoặc Smart Meter có nội trở rất nhỏ).

Nguyên lý cảm ứng điện từ giảm dòng

Hoạt động của máy biến dòng dựa trên định luật cảm ứng điện từ Faraday. Khi có dòng điện xoay chiều Ip chạy qua cuộn sơ cấp W1, nó sẽ sinh ra một từ thông biến thiên trong lõi thép kỹ thuật điện. Từ thông biến thiên này móc vòng qua các vòng dây của cuộn thứ cấp W2 và cảm ứng lên đó một sức điện động Es. Do mạch thứ cấp luôn được khép kín qua thiết bị đo (Ampe kế, Smart Meter), sức điện động này sinh ra dòng điện thứ cấp xoay chiều Is.

Mối quan hệ giữa dòng điện và số vòng dây tuân theo công thức tỷ số biến dòng:

Ip/Is = Ns/Np = Kc

Trong đó:

• Ip: Dòng điện sơ cấp (A)
• Is: Dòng điện thứ cấp (A)
• Np: Số vòng dây cuộn sơ cấp
• Ns: Số vòng dây cuộn thứ cấp
• Kc: Tỷ số biến dòng định mức

Vì số vòng dây cuộn thứ cấp Ns luôn lớn hơn rất nhiều so với số vòng dây cuộn sơ cấp Np, nên dòng điện thứ cấp Is sẽ nhỏ hơn dòng điện sơ cấp Ip tương ứng theo tỷ lệ nghịch.

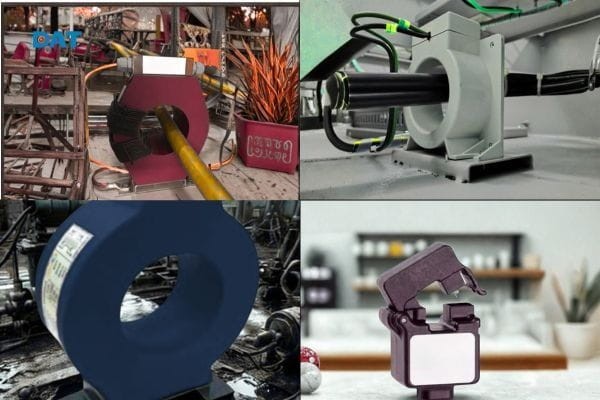

Các loại máy biến dòng thông dụng hiện nay

Tùy theo cấu trúc cơ khí, phương thức lắp đặt và mục đích sử dụng, biến dòng được chia thành các dòng sản phẩm phổ biến dưới đây.

Biến dòng dạng dây quấn truyền thống

Đây là dòng CT có cấu tạo cả cuộn sơ cấp và cuộn thứ cấp được quấn hoàn chỉnh bên trong vỏ nhựa bảo vệ. Loại này yêu cầu kỹ thuật viên phải đấu nối tiếp tiếp cuộn sơ cấp vào mạch điện động lực.

• Ưu điểm: Độ chính xác cực kỳ cao do tỷ số vòng dây được cố định cơ học chính xác từ nhà máy.
• Nhược điểm: Chỉ áp dụng cho dòng tải nhỏ (thường dưới 100A) vì dòng lớn hơn đòi hỏi kích thước cuộn dây sơ cấp bên trong rất to và nặng. Quá trình lắp đặt bắt buộc phải ngắt điện hoàn toàn và cắt cáp lực để đấu nối.

Biến dòng dạng vòng xỏ cáp

Biến dòng dạng xỏ cáp (Window-type CT) là loại không có sẵn cuộn sơ cấp vật lý bên trong. Thay vào đó, thiết bị có một lỗ trống ở tâm (window) để người lắp đặt luồn sợi dây cáp động lực đi qua. Sợi cáp này đóng vai trò là cuộn sơ cấp 1 vòng dây.

• Ưu điểm: Khả năng chịu dòng tải lớn rất tốt (từ vài trăm đến vài nghìn Ampe), độ bền cơ học cao, lắp đặt nhanh cho các hệ thống đi dây mới.
• Nhược điểm: Chỉ lắp được khi đang thi công kéo cáp. Nếu hệ thống đang vận hành ổn định, muốn lắp thêm phải tháo đầu cos cáp lực ra để luồn qua lỗ CT, gây gián đoạn cấp điện.

Biến dòng dạng thanh khối đúc

Biến dòng khối đúc (Busbar CT) có cấu tạo lõi thép và cuộn dây thứ cấp đúc trong khối nhựa epoxy cách điện cao áp, ở giữa tích hợp sẵn một thanh đồng phẳng để kết nối trực tiếp với thanh cái (busbar) của tủ điện.

• Ưu điểm: Chịu đựng được lực điện động cực lớn phát sinh khi xảy ra ngắn mạch, độ bền cách điện vượt trội, phù hợp cho tủ MSB của nhà máy lớn.
• Nhược điểm: Chi phí đầu tư cao, kích thước lớn và trọng lượng nặng, yêu cầu thiết kế cơ khí tủ điện đồng bộ từ đầu.

Biến dòng lõi hở dạng kẹp

Biến dòng lõi hở (Split-core CT) có phần lõi thép silic được cắt đôi và liên kết với nhau bằng một khớp khóa cơ học có thể đóng mở linh hoạt.

• Ưu điểm: Cho phép kỹ thuật viên kẹp trực tiếp thiết bị xung quanh sợi cáp lực đang vận hành mà không cần ngắt điện, không cần cắt hay tháo đầu cos cáp. Đây là giải pháp tối ưu nhất cho việc nâng cấp hệ thống giám sát năng lượng hiện hữu.
• Nhược điểm: Do lõi thép có khe hở cơ học (dù rất nhỏ tại điểm tiếp xúc khớp khóa), từ thông có thể bị hao hao rò rỉ dẫn đến cấp chính xác (Class) thường thấp hơn so với loại lõi đúc nguyên khối nếu bề mặt tiếp xúc của khớp kẹp bị bám bụi bẩn.

Ứng dụng của biến dòng trong hệ thống điện mặt trời

Trong các hệ thống điện mặt trời hiện đại, đặc biệt là hệ thống tự tiêu thụ hoặc hòa lưới bám tải, biến dòng đóng vai trò là cơ quan cảm giác giúp Inverter liên tục nhận biết dòng điện tại điểm đấu nối chung (PCC – Point of Common Coupling) để đưa ra phản hồi điều khiển công suất kịp thời.

Giám sát dòng điện hòa lưới bám tải

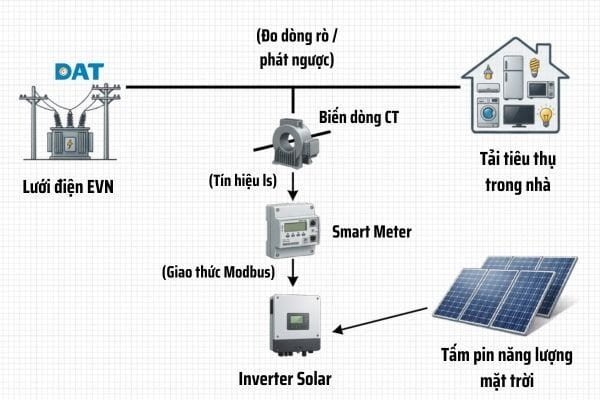

Giải pháp hòa lưới bám tải (Zero Export) yêu cầu hệ thống điện mặt trời không được phép phát điện ngược lên lưới điện quốc gia (hoặc chỉ phát đúng lượng công suất đăng ký). Để thực hiện điều này:

• Biến dòng CT được kẹp vào các pha của đường dây nguồn chính ngay sau công tơ điện lực EVN.
• CT liên tục đo dòng điện trao đổi tại đây và truyền tín hiệu về Smart Meter, sau đó Smart Meter truyền tiếp thông tin về Inverter thông qua giao thức truyền thông Modbus RTU.
• Nếu CT phát hiện dòng điện bắt đầu có xu hướng đi ngược từ nhà ra lưới (chỉ dấu của việc dư thừa điện mặt trời), Inverter sẽ lập tức giảm công suất phát của các tấm pin để cân bằng công suất phát bằng đúng công suất phụ tải đang tiêu thụ trong nhà.

Đo lường sản lượng điện năng tiêu thụ

Thông qua việc kết hợp biến dòng CT với đồng hồ đa năng (Multi-meter/Smart Meter), chủ đầu tư hệ thống điện mặt trời có thể giám sát chi tiết hồ sơ phụ tải (load profile) 24/7 của toàn bộ công trình thông qua ứng dụng trên điện thoại di động hoặc máy tính. Hệ thống sẽ ghi nhận:

• Công suất tác dụng (kW), công suất phản kháng (kVAR).
• Lượng điện tiêu thụ từ lưới, lượng điện tự dùng trực tiếp từ pin mặt trời theo thời gian thực.
• Các chỉ số chất lượng điện năng như sóng hài, sụt áp hoặc mất cân bằng pha.

Bảo vệ quá dòng cho hệ thống solar

Đối với các dự án solar farm hoặc solar áp mái công nghiệp quy mô lớn, biến dòng bảo vệ (thường sử dụng phân nhóm Class 5P10 hoặc 10P10) được lắp đặt tại các khoang tủ trung thế hoặc hạ áp.

• Các CT bảo vệ này có khả năng truyền tải trung thực dòng điện thứ cấp lên gấp 10 đến 20 lần dòng định mức mà không bị bão hòa lõi thép.
• Khi xảy ra ngắn mạch ở phía AC hoặc sự cố phóng điện trong tủ điện, CT sẽ gửi ngay tín hiệu dòng cực đại đến rơ le bảo vệ để kích hoạt cắt máy cắt hạ thế (ACB/MCCB) hoặc máy cắt trung thế (VCB) nhằm bảo vệ an toàn cho Inverter và hệ thống cáp nguồn.

Lưu ý quan trọng khi lắp đặt và vận hành biến dòng

Nhiều lỗi vận hành trong hệ thống điện công nghiệp và điện mặt trời xuất phát từ việc lựa chọn sai thông số hoặc đấu nối không đúng quy cách thiết bị biến dòng. Các kỹ sư điện cần đặc biệt lưu ý những điểm thực tế dưới đây.

Chọn đúng tỷ số biến dòng định mức

Việc lựa chọn tỷ số biến dòng (ví dụ 100/5A, 400/5A…) cần tuân thủ nguyên tắc tính toán dòng tải cực đại của hệ thống.

• Công thức thực tế: Dòng định mức sơ cấp của CT (Ipn) nên được chọn lớn hơn dòng tải cực đại của mạch từ 20% đến 50%.

Ipn ≈ (1.2 … 1.5) × Iload_max

• Hệ quả khi chọn sai:
  • Chọn CT quá lớn: Ví dụ dòng tải thực tế tối đa chỉ 30A nhưng lại chọn CT 400/5A. Ở các mức tải thấp (như ban đêm hoặc sáng sớm hệ solar chưa hoạt động nhiều), dòng sơ cấp quá nhỏ nằm ngoài vùng tuyến tính của CT làm thiết bị đo đọc sai lệch hoàn toàn thông số, dẫn đến thuật toán bám tải của Inverter hoạt động chập chờn.
  • Chọn CT quá nhỏ: Ví dụ tải 150A nhưng chọn CT 100/5A. Khi phụ tải chạy hết công suất, lõi thép của CT sẽ bị rơi vào trạng thái bão hòa từ, dòng điện thứ cấp không tăng thêm được nữa dẫn đến sai số đo cực lớn và gây nóng, cháy hỏng CT.

Tránh hở mạch cuộn dây thứ cấp

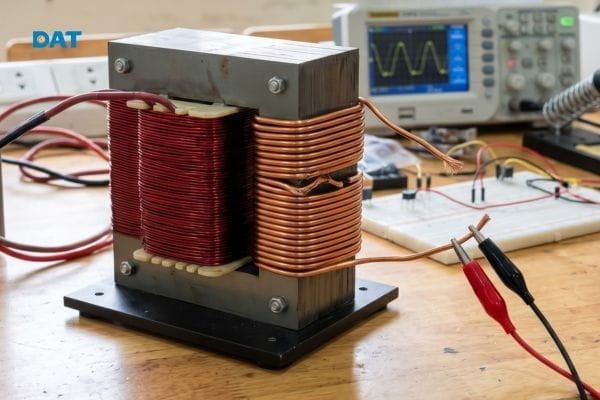

Đây là quy tắc an toàn quan trọng hàng đầu khi làm việc với máy biến dòng. Không bao giờ được để hở mạch hai đầu cực thứ cấp (S1 – S2) của CT khi cuộn sơ cấp vẫn đang có dòng điện chạy qua.

• Nguyên nhân: Ở điều kiện vận hành bình thường, từ lực sinh ra bởi dòng thứ cấp đối kháng trực tiếp và triệt tiêu hầu hết từ thông sinh ra từ cuộn sơ cấp, giữ cho từ thông tổng trong lõi thép ở mức rất thấp. Khi cuộn thứ cấp bị hở mạch (Is = 0), sức phản từ này biến mất hoàn toàn. Toàn bộ dòng điện sơ cấp lớn Ip lúc này sẽ biến thành dòng kích từ cho lõi thép, đẩy từ thông trong lõi thép tăng vọt lên mức bão hòa cực đại.
• Hậu quả:
  • Xuất hiện xung điện áp cảm ứng có trị số cực cao (lên đến vài kV) trên hai đầu cực hở mạch S1 – S2. Điện áp này đủ sức đánh thủng lớp cách điện của cuộn dây, gây phóng điện hồ quang phá hủy thiết bị và gây nguy hiểm trực tiếp đến tính mạng của kỹ thuật viên thao tác.
  • Lõi thép bị phát nhiệt cực mạnh do dòng Foucault tăng cao, dẫn đến nóng chảy vỏ nhựa và cháy cuộn dây.
• Biện pháp xử lý: Khi cần tháo thiết bị đo hoặc thay thế đồng hồ trong khi lưới điện vẫn đang hoạt động, bắt buộc phải dùng cầu đấu ngắn mạch chuyên dụng để nối tắt hai đầu cực S1 và S2 của CT lại với nhau trước khi tháo rời thiết bị đo.

Đấu nối đúng chiều cực tính K-L

Mỗi biến dòng đều có quy định chiều dòng điện đi xuyên qua nó để đảm bảo vector dòng điện đồng pha với điện áp đo lường.

• Quy ước chuẩn: Dòng điện đi từ nguồn điện đến tải tiêu thụ phải đi vào mặt có ký hiệu K (hoặc P1) và đi ra ở mặt có ký hiệu L (hoặc P2). Tương ứng ở mạch thứ cấp, đầu ra k (hoặc S1) đấu vào cổng dòng vào của đồng hồ, đầu l (hoặc S2) đấu vào cổng dòng ra và nối đất bảo vệ.
• Hậu quả khi đấu ngược: Nếu lắp ngược chiều CT (dòng đi từ L sang K), góc lệch pha giữa dòng điện và điện áp đo được sẽ bị dịch chuyển đi 180 độ. Đồng hồ đo công suất lúc này sẽ ghi nhận giá trị công suất hoạt động (kW) âm (hiểu nhầm là tải đang phát điện ngược). Trong hệ thống Zero Export của điện mặt trời, lỗi này sẽ khiến Inverter ngừng phát điện hoàn toàn hoặc phát tối đa công suất lên lưới điện vì hiểu sai thuật toán điều phối dòng điện.

Câu hỏi thường gặp về biến dòng

Tỷ số biến dòng 100/5A có ý nghĩa gì?

Tỷ số này biểu thị hệ số biến đổi dòng điện của thiết bị là 20. Khi dòng điện thực tế chạy qua dây cáp động lực sơ cấp là 100A, thiết bị sẽ chuyển đổi và xuất ra dòng điện có cường độ 5A ở đầu ra thứ cấp để đưa vào đồng hồ đo. Nếu dòng tải thực tế giảm xuống còn 50A, dòng điện ngõ ra thứ cấp tương ứng sẽ là 2.5A.

Tại sao biến dòng bị cháy khi hở mạch thứ cấp?

Khi hở mạch thứ cấp, không có dòng điện chạy trong cuộn thứ cấp để sinh ra từ lực đối kháng triệt tiêu từ thông sơ cấp. Từ thông trong lõi thép tăng vọt đến mức bão hòa, tạo ra tổn hao sắt từ rất lớn dưới dạng nhiệt lượng. Nhiệt độ tăng cao nhanh chóng phá hủy lớp sơn cách điện của cuộn dây, gây chập vòng và cháy nổ thiết bị.

Sai số Class 0.5 và Class 1.0 của CT là gì?

Cấp chính xác Class (Accuracy Class) biểu thị phần trăm sai số lớn nhất của dòng điện thứ cấp so với trị số thực tế ở điều kiện vận hành định mức.

• Class 0.5 tương đương sai số tối đa là 0.5% (thường dùng cho các tủ đo đếm điện năng thương mại hoặc mua bán điện năng).
• Class 1.0 tương đương sai số tối đa là 1.0% (thường dùng cho các tủ phân phối nội bộ để giám sát vận hành thông thường).

Có thể dùng chung một CT cho nhiều thiết bị đo không?

Có thể dùng chung một CT cho nhiều thiết bị đo (ví dụ đấu nối tiếp Ampe kế kim và Smart Meter trên cùng một mạch thứ cấp của CT). Tuy nhiên, tổng trở của tất cả các thiết bị đo đấu nối tiếp và trở kháng của dây dẫn tín hiệu (gọi chung là Burden – tính bằng VA) không được vượt quá dung lượng định mức ghi trên nhãn của CT. Nếu vượt quá công suất định mức này, CT sẽ hoạt động quá tải và dẫn đến sai số đo lường vượt ra ngoài cấp chính xác Class quy định.

Tổng kết

Biến dòng là một mắt xích thiết yếu đảm bảo cho hệ thống đo lường và bảo vệ điện hoạt động an toàn, chính xác. Đối với các dự án điện năng lượng mặt trời áp dụng giải pháp hòa lưới bám tải, việc lựa chọn đúng loại biến dòng, tính toán chính xác tỷ số biến dòng cũng như lắp đặt đúng chiều cực tính đóng vai trò quyết định đến hiệu suất vận hành của toàn bộ hệ thống.
