Chất cách điện là gì? Phân loại, đặc điểm và ứng dụng thực tế

Tóm tắt nhanh:

• Chất cách điện là vật liệu có điện trở suất cực lớn, dao động từ 10⁶ đến 10¹⁵ Ω·m, ngăn chặn dòng điện chạy qua ở điều kiện bình thường.
• Cấu trúc nguyên tử của chất cách điện có liên kết cộng hóa trị rất bền vững, dẫn đến việc thiếu hụt nghiêm trọng các electron tự do.
• Vật liệu cách điện được phân loại thành ba trạng thái vật lý chính: dạng rắn (nhựa, cao su, sứ), dạng lỏng (dầu máy biến áp), dạng khí (không khí, khí SF₆).
• Độ bền cách điện bị giới hạn bởi điện áp đánh thủng; khi vượt ngưỡng này, vật liệu cách điện sẽ biến thành vật dẫn điện và bị phá hủy cấu trúc.
• Trong ngành năng lượng mặt trời, vật liệu cách điện chuyên dụng như XLPO, màng EVA và tấm backsheet đóng vai trò cốt lõi để bảo vệ hệ thống khỏi rò rỉ điện DC dòng cao.

Sau khi đã nắm được tổng quan về bản chất và vai trò của vật liệu cách điện, việc đi sâu vào chi tiết kỹ thuật sẽ giúp tối ưu hóa hiệu quả sử dụng và đảm bảo an toàn tuyệt đối cho hệ thống điện. Từ những điểm chính trên, DAT Group sẽ phân tích toàn diện cấu trúc, phân loại cũng như các ứng dụng thực tế của nhóm vật liệu này trong hạ tầng năng lượng hiện đại.

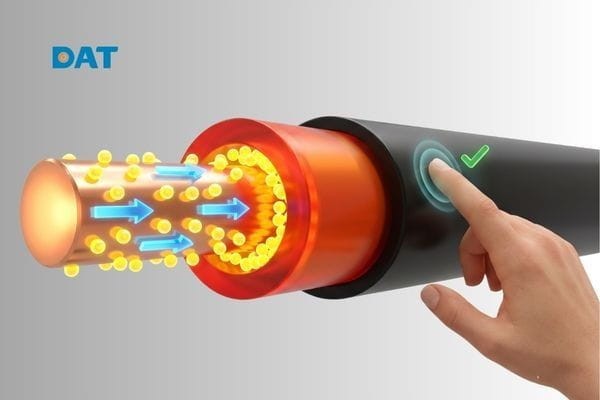

Chất Cách Điện Là Gì?

Chất cách điện là những vật liệu không cho dòng điện truyền qua nhờ sở hữu điện trở suất cực kỳ lớn, thường nằm trong khoảng từ 10⁶ đến 10¹⁵ Ω·m. Đặc tính này giúp ngăn chặn hoàn toàn sự dịch chuyển có hướng của các hạt mang điện dưới tác dụng của điện trường ở điều kiện vận hành tiêu chuẩn.

Bản chất của khả năng cách điện nằm ở cấu trúc nguyên tử và liên kết hóa học bên trong vật liệu:

• Liên kết cộng hóa trị bền vững: Các electron ở lớp vỏ ngoài cùng của nguyên tử liên kết chặt chẽ với nhau để tạo thành cấu trúc phân tử ổn định.
• Thiếu hụt electron tự do: Do năng lượng liên kết quá lớn, các electron không thể tách khỏi quỹ đạo để chuyển động tự do. Vì không có hạt tải điện tự do, vật liệu không thể hình thành dòng điện.

Mặc dù một số vật liệu như nhựa hay cao su vừa có khả năng cách điện vừa cách nhiệt tốt, nhưng đây là hai thuộc tính vật lý hoàn toàn độc lập.

Trong kỹ thuật điện, chất cách điện khi được sử dụng trong điện trường để lưu trữ năng lượng điện môi thì được gọi là điện môi (dielectric). Khi đặt trong điện trường, các điện tích trong điện môi không dịch chuyển thành dòng như chất dẫn điện mà xảy ra hiện tượng cực hóa điện môi (sắp xếp lại các lưỡng cực điện), giúp tích trữ năng lượng mà không làm hao tổn dòng điện.

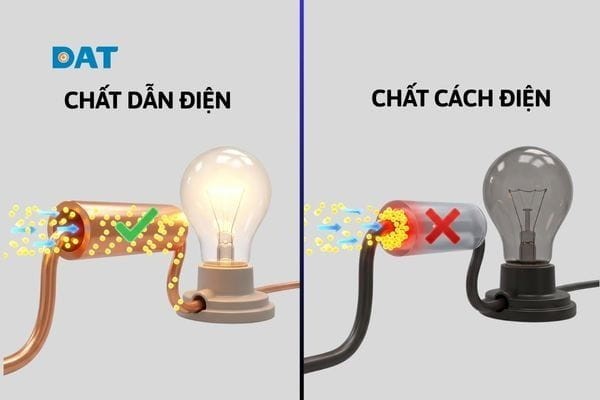

Sự Khác Biệt Giữa Chất Cách Điện Và Chất Dẫn Điện

Để tối ưu hóa thiết kế hệ thống điện, việc phân biệt rõ ràng giữa chất cách điện và chất dẫn điện dựa trên các thuộc tính vật lý là bắt buộc. Dưới đây là bảng so sánh chi tiết:

Ranh giới giữa cách điện và dẫn điện không phải là tuyệt đối mà có thể bị phá vỡ dưới tác động của môi trường:

• Tác động của nhiệt độ cao: Khi nhiệt độ tăng lên mức cực hạn, các liên kết cộng hóa trị trong chất cách điện bị bẻ gãy do năng lượng nhiệt. Các electron bị kích thích nhảy lên băng dẫn, biến chất cách điện thành chất dẫn điện.
• Tác động của điện áp cực hạn: Khi đặt vào chất cách điện một điện áp vượt quá ngưỡng chịu đựng, lực điện trường sẽ bứt electron ra khỏi liên kết, gây ra hiện tượng đánh thủng điện môi khiến dòng điện phóng qua ồ ạt.

Các Loại Vật Liệu Cách Điện Phổ Biến Hiện Nay

Vật liệu cách điện hiện đại được phân loại dựa trên hai tiêu chí cốt lõi: trạng thái vật lý tự nhiên (rắn, lỏng, khí) và khả năng chịu nhiệt theo tiêu chuẩn IEC. Theo IEC 60085, vật liệu được chia thành các cấp chịu nhiệt như Cấp A (105°C), Cấp B (130°C), Cấp F (155°C) và Cấp H (180°C).

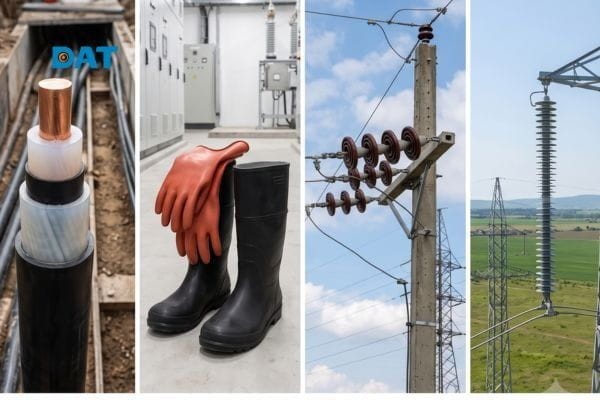

Chất Cách Điện Dạng Rắn

Chất cách điện dạng rắn là nhóm vật liệu được sử dụng phổ biến nhất trong hệ thống phân phối điện nhờ có độ bền cơ học cao và định hình cấu trúc tốt.

• Nhựa PVC (Polyvinyl Chloride): Thường sử dụng làm vỏ bọc cho dây dẫn điện dân dụng nhờ đặc tính mềm dẻo, dễ gia công và giá thành rẻ. Tuy nhiên, PVC có khả năng chịu nhiệt kém (thường dưới 70°C) và giải phóng khí độc độc hại khi cháy.
• Nhựa XLPE (Cross-linked Polyethylene): Khác với PVC, XLPE là polymer có cấu trúc lưới liên kết ngang, nâng nhiệt độ làm việc liên tục lên 90°C và nhiệt độ ngắn mạch lên 250°C. Đây là vật liệu tiêu chuẩn cho cáp điện lực trung và hạ thế.
• Cao su: Có độ đàn hồi vượt trội, dùng làm găng tay bảo hộ, ủng cách điện và vỏ bọc các loại cáp chuyển động (cáp hàn, cáp cẩu trục). Nhược điểm là dễ bị lão hóa dưới tác động của dầu mỡ và ozone.
• Sứ (Porcelain) và Thủy tinh (Glass): Là vật liệu kinh điển cho hệ thống truyền tải điện cao thế. Chúng có độ bền điện cơ rất cao, không bị biến dạng bởi nhiệt độ môi trường, chống chịu tốt với thời tiết khắc nghiệt. Sứ và thủy tinh thường được chế tạo thành các bát cách điện dạng chuỗi cho đường dây không tải.
• Polymer (Composite): Xu hướng mới thay thế sứ truyền thống trên các đường dây trung – cao thế là sứ polymer (silicone rubber). Loại này có trọng lượng nhẹ (chỉ bằng 10% – 20% so với sứ), khả năng chống bám bẩn, chống tia UV vượt trội và không bị giòn vỡ dưới va đập cơ học.

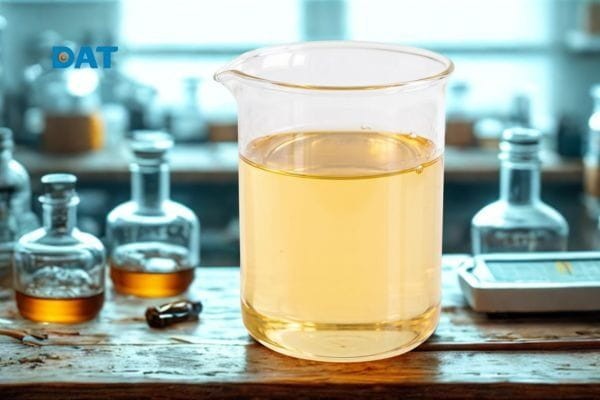

Chất Cách Điện Dạng Lỏng

Chất cách điện dạng lỏng đóng vai trò kép vô cùng quan trọng trong các thiết bị điện công suất lớn: vừa làm nhiệm vụ cách điện giữa các vòng dây, vừa đóng vai trò là dung môi tản nhiệt.

• Dầu máy biến thế (Dầu khoáng): Là sản phẩm chưng cất từ dầu mỏ, có độ nhớt thấp và hằng số điện môi ổn định. Dầu khoáng liên tục tuần hoàn tự nhiên hoặc cưỡng bức bên trong máy biến áp để đưa nhiệt từ lõi từ ra vỏ tản nhiệt, đồng thời dập tắt các đốm lửa phóng điện nhỏ.
• Dầu Silicon và Dầu Ester sinh học: Được phát triển để thay thế dầu khoáng trong các khu vực yêu cầu an toàn phòng chống cháy nổ nghiêm ngặt (như tòa nhà cao tầng, tàu thủy). Chúng có điểm chớp cháy cao hơn rất nhiều và có khả năng tự phân hủy sinh học, thân thiện với môi trường.

Một lỗi phổ biến trong vận hành là để dầu máy biến áp bị nhiễm ẩm hoặc lẫn tạp chất sợi mịn. Chỉ cần một lượng nước rất nhỏ (vài phần triệu – ppm) hòa tan trong dầu cũng sẽ làm giảm đột ngột hằng số điện môi, hạ thấp điện áp đánh thủng và nguy cơ gây nổ máy biến áp.

Chất Cách Điện Dạng Khí

Chất cách điện dạng khí tận dụng khoảng không tự nhiên hoặc áp suất khí đóng kín để cách ly các phần tử mang điện.

• Không khí khô: Là chất cách điện tự nhiên xung quanh các đường dây truyền tải điện trên không. Khoảng cách an toàn giữa các pha và giữa pha với đất chính là lớp cách điện bằng không khí. Để đảm bảo tính năng này, không khí đòi hỏi phải khô ráo và không bị ion hóa.

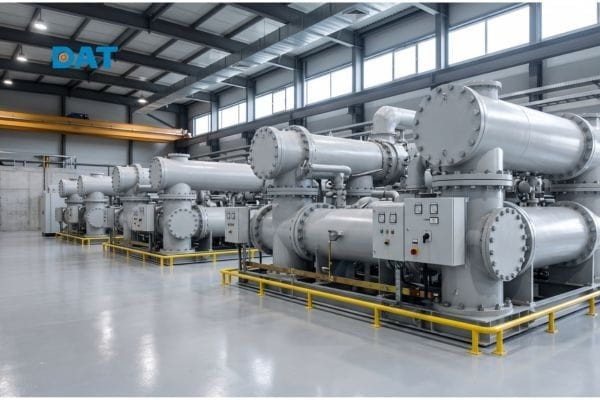

• Khí SF₆ (Sulfur Hexafluoride): Là loại khí nhân tạo có độ bền điện gấp 2.5 lần không khí và khả năng dập hồ quang vượt trội. Khí SF₆ được nén áp suất trong các trạm biến áp hợp bộ GIS (Gas Insulated Switchgear), giúp thu nhỏ diện tích trạm lên đến 10 lần so với trạm hở truyền thống. Tuy nhiên, SF₆ là khí gây hiệu ứng nhà kính cực mạnh (gấp hơn 23,000 lần CO₂), do đó quy trình quản lý, vận hành và thu hồi khí phải tuân thủ nghiêm ngặt để tránh rò rỉ ra môi trường.

Ứng Dụng Của Chất Cách Điện Trong Ngành Điện Và Năng Lượng

Trong kỷ nguyên dịch chuyển sang năng lượng tái tạo, các tiêu chuẩn về vật liệu cách điện đang ngày càng khắt khe hơn nhằm đáp ứng điều kiện vận hành khắc nghiệt ngoài trời của các nhà máy điện mặt trời và điện gió.

Lớp Vỏ Bọc Cáp Điện Solar DC Chuyên Dụng

Nhiều người có thói quen sử dụng cáp điện dân dụng PVC thông thường để đấu nối các tấm pin năng lượng mặt trời. Đây là sai lầm kỹ thuật nghiêm trọng dẫn đến đoản mạch và hỏa hoạn.

Cáp Solar DC chuyên dụng bắt buộc phải sử dụng vật liệu cách điện và vỏ bọc bằng XLPO (Cross-linked Polyolefin) hoặc XLPE cao cấp vì những lý do sau:

• Chịu bức xạ UV và ozone: Hệ thống điện mặt trời vận hành trực tiếp dưới ánh nắng mặt trời; nhựa PVC sẽ bị giòn, nứt vỡ chỉ sau 1–2 năm, trong khi XLPO có tuổi thọ trên 25 năm dưới tia cực tím.
• Nhiệt độ vận hành cao: Cáp solar phải làm việc liên tục ở nhiệt độ môi trường khắc nghiệt, nhiệt độ ruột dẫn có thể lên tới 90°C đến 120°C.
• Kháng hóa chất: Khả năng chống chịu axit, kiềm và sương muối tại các vùng ven biển.

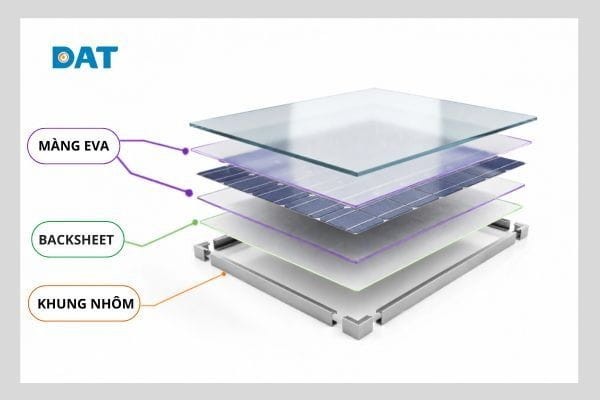

Vỏ Thiết Bị Và Tấm Pin Năng Lượng Mặt Trời

Bên trong một tấm pin năng lượng mặt trời (vận hành với điện áp chuỗi DC có thể lên đến 1000V hoặc 1500V), các chất cách điện đóng vai trò bảo vệ cốt lõi:

• Màng EVA (Ethylene Vinyl Acetate): Là lớp màng polymer trong suốt dùng để bọc chặt các cell pin silicon, cách ly hoàn toàn cell pin với môi trường độ ẩm bên ngoài, ngăn ngừa rò rỉ điện ra khung.
• Tấm Backsheet (Tấm lót mặt sau): Thường làm từ các hợp chất fluoropolymer cao cấp, có nhiệm vụ cách điện mặt sau của tấm pin, ngăn dòng DC rò rỉ ra ngoài gây nguy hiểm cho người lắp đặt.
• Nối đất khung nhôm: Mặc dù lớp màng EVA và backsheet cách điện tốt, hiện tượng rò rỉ điện DC dòng cao vẫn có thể xảy ra do độ ẩm tích tụ. Việc nối đất hệ khung nhôm tấm pin là bắt buộc để triệt tiêu hiện tượng PID (Potential Induced Degradation – Suy giảm hiệu suất do điện áp cảm ứng) và đảm bảo an toàn cho con người.

Sứ Cách Điện Trên Đường Dây Truyền Tải Cao Áp

Hệ thống truyền tải điện quốc gia 110kV, 220kV và 500kV sử dụng các chuỗi sứ cách điện (sứ gốm chịu lực hoặc sứ polymer) để treo các dây pha lên cột thép. Hai hiện tượng nguy hiểm mà các kỹ sư luôn phải đối mặt tại đây bao gồm:

• Phóng điện vầng quang (Corona discharge): Hiện tượng ion hóa không khí xung quanh dây dẫn cao áp khi cường độ điện trường vượt ngưỡng, tạo ra ánh sáng xanh lam và tiếng xèo xèo, gây tổn hao điện năng và phá hủy bề mặt chất cách điện.
• Dòng rò bề mặt (Creepage current): Khi sương muối, bụi bẩn hoặc độ ẩm bám vào bề mặt chuỗi sứ, chúng tạo thành một lớp màng dẫn điện mỏng. Dòng điện sẽ rò rỉ từ dây pha dọc theo bề mặt sứ về phía cột điện. Để khắc phục, các bát sứ được thiết kế dạng nếp gấp uốn lượn nhằm kéo dài đường dòng rò (creepage distance) tối đa.

Câu hỏi thường gặp về chất cách điện

Điện Áp Đánh Thủng Của Chất Cách Điện Là Gì?

Điện áp đánh thủng (Breakdown Voltage) là giá trị điện áp tối thiểu đặt vào vật liệu cách điện khiến nó bị mất hoàn toàn đặc tính cách điện và biến thành vật dẫn điện. Cường độ điện trường giới hạn này thường được đo bằng đơn vị kV/mm.

Ví dụ, điện áp đánh thủng của không khí khô ở điều kiện tiêu chuẩn là khoảng 3 kV/mm. Nghĩa là nếu khoảng cách giữa hai điện cực là 1 mm và điện áp vượt quá 3 kV, một tia lửa điện sẽ phóng qua không khí.

Tại Sao Nước Có Thể Dẫn Điện Dù Nước Tinh Khiết Là Chất Cách Điện?

Nước cất tinh khiết chỉ gồm các phân tử H₂O liên kết với nhau, hoàn toàn thiếu hụt các ion tự do nên nó là một chất cách điện tốt. Tuy nhiên, nước trong tự nhiên (nước máy, nước sông, nước mưa) luôn hòa tan các muối khoáng, axit hoặc kiềm. Các hợp chất này phân ly thành các ion tự do chuyển động linh hoạt (ví dụ: Na⁺, Cl⁻, Ca²⁺). Chính những ion này tạo thành kênh dẫn điện hiệu quả, khiến nước tự nhiên trở thành chất dẫn điện nguy hiểm.

Chất Cách Điện Có Bị Giảm Tuổi Thọ Theo Thời Gian Không?

Khẳng định là Có. Chất cách điện luôn bị lão hóa liên tục trong quá trình vận hành do tác động tổng hợp từ bốn yếu tố:

• Nhiệt độ: Nhiệt độ cao làm giòn và nứt gãy cấu trúc polymer.
• Tia cực tím: Phá hủy các liên kết hóa học của chất cách điện ngoài trời.
• Độ ẩm: Xâm nhập vào các vết nứt vi mô tạo thành đường dẫn điện ngầm.
• Ứng suất điện môi: Điện trường cao liên tục làm mệt vật liệu.

Để phát hiện sớm tình trạng suy giảm chất lượng, các kỹ sư sử dụng máy đo điện trở cách điện để thực hiện thử nghiệm đo điện trở cách điện. Kết quả đo đạt giá trị Mega-ohm (MΩ) hoặc Giga-ohm (GΩ) càng cao thì khả năng cách điện của vật liệu càng tốt, góp phần đảm bảo an toàn trong quá trình vận hành hệ thống điện.

Vật Liệu Cách Điện Nào Chịu Nhiệt Tốt Nhất Hiện Nay?

Các vật liệu cách điện thuộc Cấp H (180°C) và Cấp C (trên 180°C) có khả năng chịu nhiệt tốt nhất hiện nay:

• Mica: Khoáng chất tự nhiên chịu được nhiệt độ lên tới hơn 600°C, không cháy, chuyên dùng trong thanh cách điện của mỏ hàn, lò nung và các vách ngăn dòng điện cao thế.
• Teflon (PTFE): Polymer chịu nhiệt làm việc liên tục ở 260°C, có hệ số ma sát cực thấp và kháng hóa chất tuyệt đối.
• Sợi thủy tinh Silicone: Sự kết hợp giữa vải thủy tinh và nhựa silicone chịu nhiệt, ứng dụng phổ biến trong việc bọc bảo vệ cuộn dây động cơ điện hạng nặng và máy biến áp khô.

Tổng Kết

Việc thấu hiểu bản chất và lựa chọn đúng vật liệu cách điện cho từng ứng dụng cụ thể là yếu tố quyết định tới độ tin cậy và an toàn của toàn bộ hệ thống năng lượng. Với vai trò là nhà tổng thầu và cung ứng giải pháp năng lượng hàng đầu, DAT Group luôn cam kết ứng dụng các tiêu chuẩn vật liệu cách điện tiên tiến nhất trong các dự án điện mặt trời và hạ tầng điện công nghiệp, đảm bảo hệ thống vận hành bền bỉ.
