Điện dung là gì? Công thức tính và vai trò trong hệ thống điện

• Điện dung là đại lượng đặc trưng cho khả năng tích lũy điện tích của tụ điện khi có một hiệu điện thế đặt vào hai bản cực.
• Bản chất của điện dung gắn liền với việc lưu trữ năng lượng dưới dạng điện trường bên trong lớp điện môi cách điện.
• Công thức định nghĩa của điện dung được xác định bằng tỷ số giữa điện tích và hiệu điện thế: C = Q/U.
• Đơn vị đo lường chuẩn quốc tế của điện dung là Farad (F), thường được sử dụng qua các ước số nhỏ hơn như μF, nF, pF.
• Trong hệ thống điện hiện đại và năng lượng tái tạo, điện dung đóng vai trò xương sống giúp lọc nhiễu, bù công suất phản kháng và khởi động động cơ.

Sau khi đã nắm được tổng quan về các đặc tính cơ bản, việc đi sâu vào bản chất vật lý sẽ giúp tối ưu hóa hiệu quả vận hành thiết bị. Từ những điểm chính trên, DAT Group sẽ phân tích chi tiết định nghĩa, các công thức tính toán từ lý thuyết đến thực tế, cũng như tầm quan trọng của điện dung trong hệ thống năng lượng mặt trời hiện nay.

Điện Dung Là Gì?

Điện dung là đại lượng vật lý đặc trưng cho khả năng tích lũy điện tích của tụ điện ở một hiệu điện thế nhất định. Ký hiệu của điện dung là C. Về mặt bản chất, điện dung phản ánh năng lượng điện trường được lưu trữ giữa hai bản cực cách điện của tụ.

Cơ chế hoạt động của điện dung dựa trên quá trình nạp và xả năng lượng:

• Quá trình nạp: Khi nối hai bản cực dẫn điện của tụ vào nguồn điện một chiều, các electron dịch chuyển tập trung tại một bản cực, biến bản cực này thành cực âm. Bản cực còn lại thiếu hụt electron sẽ mang điện tích dương. Sự chênh lệch điện tích giữa hai bản cực tạo ra một điện trường hướng từ bản dương sang bản âm trong lớp điện môi cách điện.
• Quá trình xả: Khi ngắt nguồn điện và nối tụ với một phụ tải, điện tích tích lũy ở điện trường sẽ giải phóng, tạo thành dòng điện chạy qua tải cho đến khi điện thế giữa hai bản cực cân bằng bằng không.

Trong thực tế, lớp điện môi cách điện ở giữa có thể là giấy, mica, gốm hoặc polymer. Lớp vật liệu này ngăn không cho dòng điện trực tiếp đi qua, đảm bảo năng lượng chỉ được giữ lại dưới dạng áp suất điện trường.

Công Thức Tính Điện Dung Của Tụ Điện

Tùy thuộc vào mục đích phân tích mạch hay thiết kế cấu tạo vật lý của linh kiện, kỹ sư điện sử dụng các công thức tính toán khác nhau. Dưới đây là ba nhóm công thức cốt lõi từ nền tảng định nghĩa đến ứng dụng thực hành đấu nối.

Công Thức Định Nghĩa Theo Điện Tích Và Hiệu Điện Thế

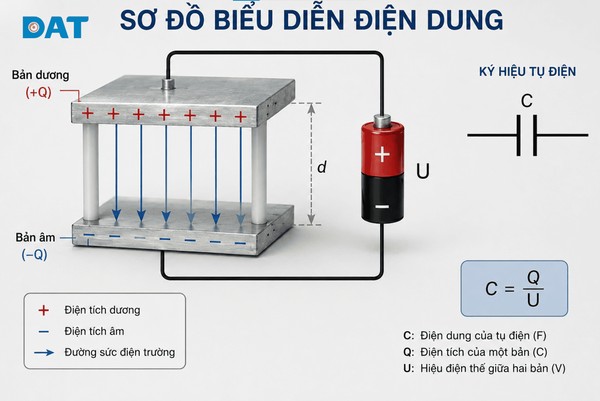

Công thức kinh điển để xác định trị số điện dung dựa trên lượng điện tích tích tụ và hiệu điện thế đặt vào hai đầu tụ điện:

C = Q/U

Trong đó:

• C: Điện dung của tụ điện (Farad – F).
• Q: Điện tích mà tụ điện tích được (Coulomb – C).
• U: Hiệu điện thế giữa hai bản cực của tụ điện (Volt – V).

Lưu ý thực tế: Có một nghịch lý rất dễ gây nhầm lẫn: Dù trị số C được tính toán thông qua Q và U, nhưng giá trị thực của điện dung C của một tụ điện cụ thể lại không thay đổi khi điện tích Q hoặc hiệu điện thế U thay đổi. Nếu tăng hiệu điện thế U lên bao nhiêu lần thì điện tích Q trên hai bản cực sẽ tự động tăng lên bấy nhiêu lần, giữ cho tỷ số Q/U luôn là một hằng số. Trị số C phụ thuộc hoàn toàn vào cấu tạo hình học và vật liệu làm tụ.

Công Thức Tụ Điện Phẳng Theo Thông Số Cấu Tạo

Để chế tạo hoặc tính toán thay đổi trị số điện dung từ nhà sản xuất, công thức vật lý dựa trên thông số hình học của tụ điện phẳng được áp dụng:

C = (ε × ε₀ × S)/d

Trong đó:

• ε (Epsilon): Hằng số điện môi của chất cách điện giữa hai bản cực (đại lượng không đơn vị).
• ε₀: Hằng số điện môi của môi trường chân không, có giá trị xấp xỉ 8.85 × 10⁻¹² F/m.
• S: Diện tích phần đối diện giữa hai bản cực tụ điện (m²).
• d: Khoảng cách giữa hai bản cực dẫn điện (m).

Công thức này đóng vai trò quyết định trong việc tối ưu hóa kích thước linh kiện. Nhờ xác định rõ mối liên hệ giữa vật liệu và khoảng cách, các nhà sản xuất có thể thu nhỏ kích thước tổng thể của các loại tụ điện phân hoặc tụ gốm hiện đại mà vẫn giữ nguyên được mức dung lượng lớn.

Công Thức Tính Khi Mắc Song Song Và Nối Tiếp

Khi phối hợp nhiều tụ điện lại với nhau để đạt được mức điện dung hoặc điện áp làm việc mong muốn, người ta sử dụng hai cách mắc mạch cơ bản:

Đơn Vị Đo Điện Dung Và Các Ước Số Thường Dùng

Đơn vị đo của điện dung liên quan chặt chẽ đến các khái niệm nền tảng trong điện năng, được ký hiệu là Farad (F). Một Farad là điện dung của một tụ điện mà khi nạp điện tích 1 Coulomb thì giữa hai bản cực có hiệu điện thế 1 Volt.

Trong thực tế kỹ thuật, 1 Farad là một trị số cực kỳ lớn, rất ít khi xuất hiện trực tiếp trên linh kiện thông thường ngoại trừ các siêu tụ điện (supercapacitor). Do đó, người ta thường quy đổi và sử dụng các ước số nhỏ hơn:

• Microfarad (μF): 1 μF = 10⁻⁶ F
• Nanofarad (nF): 1 nF = 10⁻⁹ F
• Picofarad (pF): 1 pF = 10⁻¹² F

Bảng quy đổi nhanh giữa các đơn vị thông dụng:

Lỗi thường gặp: Khi sửa chữa thiết bị điện gia dụng hoặc công nghiệp, thợ kỹ thuật rất dễ đọc sai ký hiệu đơn vị do chữ in mờ hoặc nhầm lẫn giữa chữ n (nano) và μ (micro). Việc thay thế nhầm một tụ điện sai lệch dung lượng lên tới hàng ngàn lần có thể gây cháy bo mạch ngay lập tức khi cấp nguồn trở lại.

3 Yếu Tố Ảnh Hưởng Trực Tiếp Đến Điện Dung

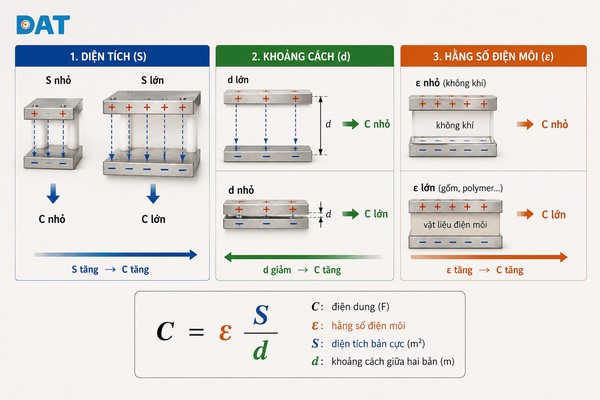

Dựa trên cấu trúc hình học, giá trị điện dung của linh kiện bị chi phối trực tiếp bởi ba yếu tố cấu tạo vật lý. Việc hiểu rõ các yếu tố này giúp kỹ sư chẩn đoán được tình trạng suy hao điện dung theo thời gian hoặc dưới tác động của môi trường nhiệt độ khắc nghiệt.

Diện Tích Đối Diện Của Hai Bản Cực (S)

Diện tích phần đối diện của hai bản cực tỉ lệ thuận với điện dung. Khi diện tích bề mặt S càng lớn, không gian vật lý để tích tụ các hạt mang điện tích càng nhiều, dẫn đến khả năng lưu giữ điện trường tăng, trị số điện dung C lớn hơn. Để tối ưu hóa diện tích mà không làm tăng kích thước vỏ ngoài, các nhà sản xuất thường cuộn tròn hai lá kim loại dài ngăn cách bởi lớp cách điện mỏng xếp chồng lên nhau thành một khối trụ nén chặt.

Khoảng Cách Giữa Hai Bản Cực Tụ Điện (d)

Khoảng cách giữa hai bản cực tỉ lệ nghịch với điện dung. Khoảng cách d càng nhỏ thì lực hút tĩnh điện tương tác giữa các điện tích trái dấu ở hai bản cực càng mạnh, giúp giữ chặt các hạt điện tích lại trên bề mặt dẫn, làm tăng trị số điện dung.

Tuy nhiên, khoảng cách này luôn có một giới hạn an toàn. Nếu khoảng cách d quá nhỏ, cường độ điện trường sinh ra vượt ngưỡng chịu đựng của chất cách điện, dẫn đến hiện tượng phóng điện xuyên qua lớp môi chất làm đánh thủng và phá hủy hoàn toàn tụ điện.

Hằng Số Điện Môi Của Chất Cách Điện (ε)

Mỗi loại chất cách điện chèn giữa hai bản cực sở hữu một hằng số điện môi ε riêng biệt. Chất cách điện có hằng số điện môi càng cao thì khả năng phân cực dưới tác động của điện trường càng tốt, giúp triệt tiêu một phần điện trường ngược và tăng khả năng tích điện tích. Việc thay đổi vật liệu từ giấy thông thường sang các loại polymer đặc chủng hoặc gốm kỹ thuật cao cho phép tăng điện dung lên gấp nhiều lần trên cùng một thể tích thiết kế.

Vai Trò Của Điện Dung Trong Hệ Thống Năng Lượng Mặt Trời

Trong ngành năng lượng tái tạo, đặc biệt là hệ thống điện mặt trời, điện dung đóng vai trò thiết yếu trong việc duy trì độ ổn định, bộ lọc sóng hài và bảo vệ chất lượng điện năng.

Lọc Nhiễu Điện Xoay Chiều Trong Bộ Biến Tần

Dòng điện sinh ra từ các tấm pin mặt trời là dòng điện một chiều (DC). Để hòa vào lưới điện quốc gia hoặc sử dụng cho thiết bị gia đình, dòng DC này phải đi qua bộ biến tần (Inverter) để chuyển đổi thành dòng điện xoay chiều (AC). Quá trình đóng cắt mạch liên tục của các linh kiện bán dẫn công suất cao trong Inverter sẽ tạo ra các xung điện áp mấp mô (ripple voltage).

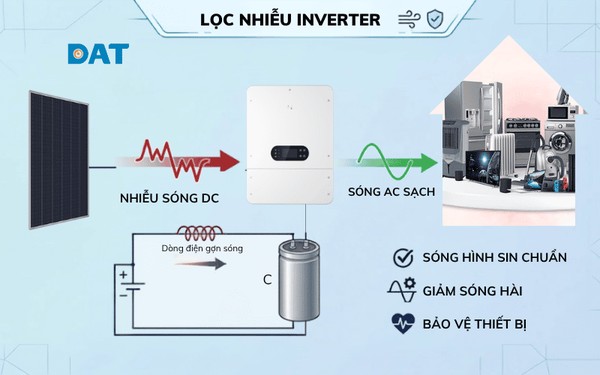

Các tụ điện có điện dung lớn được tích hợp trong mạch DC-link của biến tần đóng vai trò như một kho lưu trữ đệm. Chúng liên tục nạp vào khi điện áp tăng cao và xả ra khi điện áp sụt giảm, san phẳng các mấp mô điện áp một chiều, đảm bảo dòng điện AC đầu ra đạt dạng chuẩn hình sin tinh khiết, giảm sóng hài gây hại cho hệ thống điện.

Khởi Động Các Động Cơ Một Pha Công Suất Lớn

Nhiều hệ thống điện mặt trời độc lập hoặc hòa lưới được ứng dụng để vận hành các hệ thống bơm nước tưới tiêu hoặc quạt thông gió công nghiệp công suất lớn. Động cơ xoay chiều một pha không thể tự tạo ra mô-men quay ban đầu khi mới cấp nguồn.

Lúc này, hệ thống cần sử dụng tụ đề hoặc tụ ngậm tận dụng đặc tính phóng nạp của điện dung để làm lệch pha dòng điện giữa cuộn dây chính và cuộn dây phụ một góc 90°. Việc lệch pha này tạo ra một từ trường quay, hỗ trợ khởi động động cơ an toàn, nhanh chóng và hạn chế tối đa hiện tượng sụt áp trên đường dây nguồn từ Inverter cấp ra.

Bù Công Suất Phản Kháng Nâng Cao Hiệu Suất Lưới

Đối với các hệ thống điện mặt trời hòa lưới dành cho nhà máy, doanh nghiệp, các tải cảm kháng như motor, máy biến áp sẽ tiêu thụ một lượng lớn công suất phản kháng (Q), làm sụt giảm hệ số công suất cosφ. Theo quy định của Tập đoàn Điện lực Việt Nam (EVN), nếu hệ số cosφ xuống dưới ngưỡng 0,9, doanh nghiệp sẽ bị phạt tiền mua điện năng vô công.

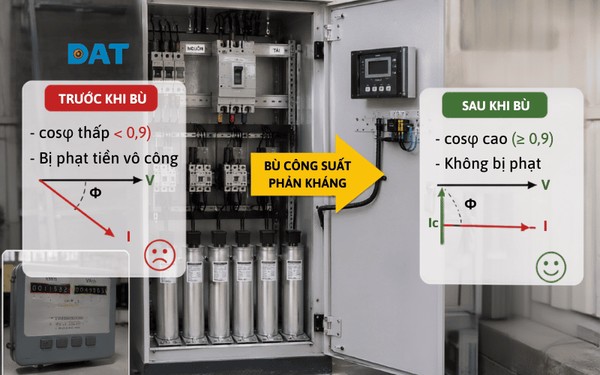

Hệ thống tủ tụ bù điện dung (capacitor bank) tự động sẽ được lắp đặt song song với nguồn lưới. Điện dung của hệ thống tụ bù cung cấp dòng điện đi trước điện áp một góc 90°, bù đắp trực tiếp cho dòng điện đi sau điện áp của tải cảm. Việc này giúp nâng cao hệ số cosφ, giảm tổn hao công suất trên dây dẫn, tăng hiệu suất truyền tải của hệ thống điện mặt trời và tránh hoàn toàn các khoản phạt tài chính.

Câu Hỏi Thường Gặp Về Điện Dung

Ký Hiệu Vật Lý Của Điện Dung Là Gì?

Điện dung được ký hiệu bằng chữ C (viết tắt của Capacitance). Trên các sơ đồ mạch điện, ký hiệu của tụ điện thường là hai vạch thẳng song song biểu thị cho hai bản cực dẫn điện. Đối với tụ hóa có phân cực (có cực âm và cực dương rõ ràng), ký hiệu sẽ bao gồm một vạch thẳng (cực dương) và một vạch cong hoặc có dấu cộng kèm theo để tránh đấu nối ngược gây nổ tụ. Tránh nhầm lẫn chữ C của điện dung với ký hiệu C của đơn vị đo điện tích Coulomb.

Khả Năng Chặn Dòng Điện Một Chiều Của Tụ Là Gì?

Tụ điện cho dòng điện xoay chiều (AC) đi qua nhưng chặn hoàn toàn dòng điện một chiều (DC). Khi cấp nguồn một chiều, dòng điện chỉ chạy trong mạch một khoảng thời gian rất ngắn để nạp đầy điện tích cho tụ, sau đó lớp điện môi cách điện ở giữa sẽ chặn không cho electron dịch chuyển tiếp. Lúc này tụ điện đóng vai trò tương đương như một công tắc hở mạch đối với dòng một chiều, ứng dụng rất lớn trong việc lọc bỏ thành phần DC lẫn vào tín hiệu xoay chiều.

Điện Dung Tụ Điện Và Dung Lượng Pin Có Khác Nhau Không?

Hai khái niệm này hoàn toàn khác nhau về bản chất lưu trữ năng lượng:

• Điện dung tụ điện (F): Đo khả năng tích lũy năng lượng dưới dạng điện trường. Quá trình nạp xả diễn ra gần như tức thời (tính bằng mili giây), mật độ năng lượng thấp nhưng mật độ công suất rất cao.
• Dung lượng pin (Ah hoặc Wh): Đo khả năng lưu trữ năng lượng dưới dạng hóa năng. Quá trình nạp xả dựa trên các phản ứng hóa học xảy ra bên trong lõi pin, diễn ra chậm hơn, mật độ năng lượng cao hơn rất nhiều, phù hợp để duy trì nguồn cấp lâu dài.

Đo Điện Dung Bằng Đồng Hồ Vạn Năng Như Thế Nào?

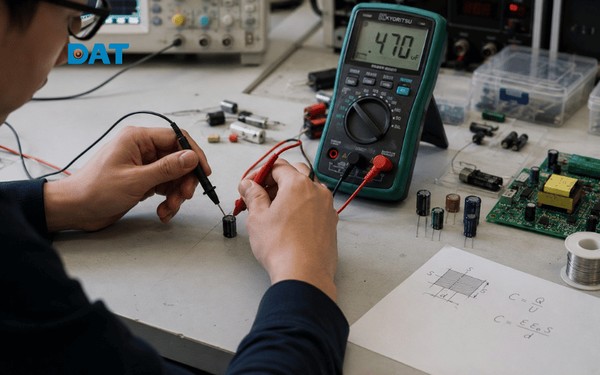

Quy trình kiểm tra trị số điện dung thực tế của tụ điện bằng đồng hồ vạn năng kỹ thuật số bao gồm các bước bắt buộc sau:

1. Xả tụ an toàn: Ngắt nguồn điện của thiết bị, dùng một điện trở công suất hoặc dụng cụ chuyên dụng để xả hoàn toàn điện năng còn tích tụ trong tụ. Nếu đo khi tụ còn tích điện, điện áp dư có thể làm hỏng đồng hồ vạn năng ngay lập tức.
2. Chọn thang đo: Chuyển núm vặn trên đồng hồ vạn năng về thang đo điện dung, thường ký hiệu là Cap hoặc biểu tượng Cₓ.
3. Tiến hành đo: Đặt hai đầu que đo của đồng hồ vào hai chân của tụ điện (đối với tụ hóa, lưu ý đặt đúng que đỏ vào chân dương, que đen vào chân âm).
4. Đọc kết quả: Chờ vài giây để đồng hồ nạp thử và hiển thị trị số trên màn hình. So sánh trị số đo được với thông số định mức in trên vỏ tụ, nếu giá trị sai lệch vượt quá dung sai cho phép (thường là ±5% hoặc ±10%), cần tiến hành thay thế tụ mới để đảm bảo thiết bị vận hành ổn định.

Tổng Kết

Điện dung không chỉ là một khái niệm vật lý, mà là yếu tố kỹ thuật quan trọng ảnh hưởng trực tiếp đến hiệu suất vận hành hệ thống điện. Từ cấu tạo linh kiện đến các ứng dụng như lọc nhiễu Inverter hay bù công suất phản kháng trong hệ thống điện mặt trời, điện dung giúp đảm bảo quá trình lưu trữ và truyền tải năng lượng ổn định, an toàn và hiệu quả.

Hy vọng những nội dung trên giúp kỹ sư, đối tác và khách hàng có cái nhìn rõ ràng hơn để ứng dụng hiệu quả trong thiết kế và vận hành hệ thống điện. DAT Group luôn đồng hành cùng bạn trong việc tối ưu giải pháp và nâng cao hiệu suất hệ thống điện.
