Độ xả sâu (DOD) là gì? Ảnh hưởng của độ xả sâu DOD đến tuổi thọ các loại pin

• Định nghĩa cơ bản: Độ xả sâu (Depth of Discharge – DoD) biểu thị tỷ lệ phần trăm dung lượng điện năng đã được rút ra khỏi pin lưu trữ so với tổng dung lượng thiết kế ban đầu của nó.
• Mối tương quan tuổi thọ: Chỉ số DoD tỷ lệ nghịch với số chu kỳ sạc xả (cycle life) của pin; xả càng sâu thì tốc độ suy hao dung lượng của pin diễn ra càng nhanh.
• Mức khuyến nghị theo công nghệ: Mỗi loại công nghệ lưu trữ có giới hạn vận hành tối ưu khác nhau, cụ thể là 50% đối với ắc quy axit chì, 70% – 80% đối với pin Lithium-ion thông thường và 80% – 90% đối với dòng pin LiFePO4.
• Ứng dụng thực tế: Kiểm soát và cấu hình chính xác thông số DoD trên inverter hybrid giúp bảo vệ các cell pin khỏi hiện tượng quá xả, đồng thời tối ưu hóa chi phí điện năng quy dẫn (LCOE) cho toàn hệ thống điện mặt trời.

Sau khi đã nắm được tổng quan về vai trò cốt lõi của thông số này trong việc vận hành hệ thống lưu trữ năng lượng, việc đi sâu vào bản chất kỹ thuật sẽ giúp bạn quản lý thiết bị hiệu quả hơn. Để hiểu rõ hơn cách tối ưu hóa hiệu suất và bảo vệ tài sản đầu tư của mình, DAT Group mời bạn cùng phân tích chi tiết cơ chế hoạt động của DoD qua các nội dung dưới đây.

Độ xả sâu (DOD) là gì?

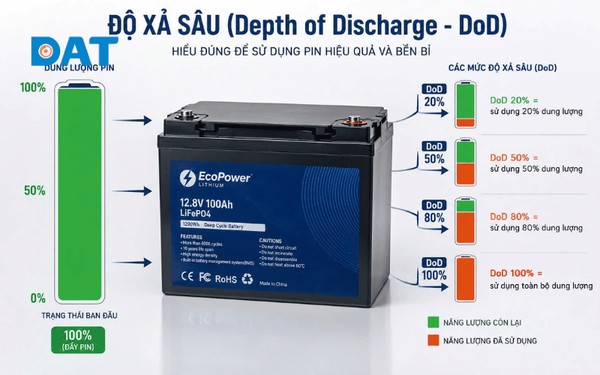

Độ xả sâu (Depth of Discharge – DoD) là chỉ số đo lường tỷ lệ phần trăm dung lượng năng lượng đã được rút ra khỏi pin so với dung lượng danh định (nominal capacity) ban đầu của nhà sản xuất. Đây là một trong những thông số kỹ thuật quan trọng nhất để đánh giá hiệu suất khai thác và dự đoán tuổi thọ của mọi hệ thống pin lưu trữ năng lượng.

Công thức tính toán độ xả sâu được xác định cụ thể như sau:

DoD(%)=Dung lượng đã xảDung lượng danh định100%

Ví dụ: Bạn sở hữu một tủ pin lưu trữ điện mặt trời có dung lượng danh định là 10 kWh. Nếu bạn vận hành các thiết bị điện trong nhà và tiêu thụ hết 8 kWh từ tủ pin này trước khi hệ thống bắt đầu sạc lại, độ xả sâu tại thời điểm đó được tính là:

DoD=810100%=80%

Phần năng lượng còn lại trong pin lúc này là 2 kWh, tương đương với 20% dung lượng khả dụng (usable capacity) chưa khai thác.

Trong thiết kế hệ thống điện mặt trời có lưu trữ, chỉ số DoD quyết định trực tiếp đến việc tính toán quy mô nguồn lưu trữ. Việc vận hành pin ở mức DoD hợp lý không chỉ bảo vệ cấu trúc hóa học bên trong pin mà còn tối ưu hóa chi phí điện năng quy dẫn (LCOE – Levelized Cost of Energy) nhờ kéo dài thời gian sử dụng của thiết bị qua nhiều năm.

Phân biệt giữa độ xả sâu DOD và trạng thái sạc SoC

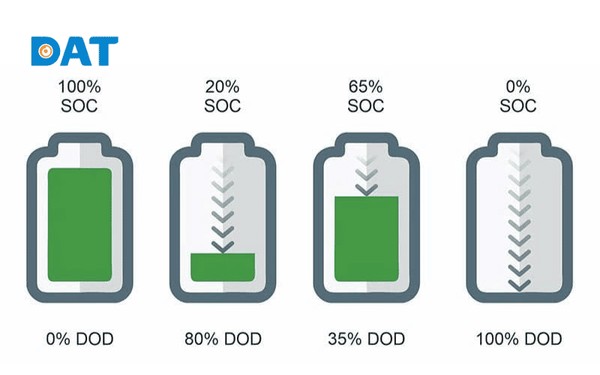

DoD và SoC (State of Charge – Trạng thái sạc) là hai đại lượng vật lý nghịch đảo trực tiếp của nhau, cùng được sử dụng để mô tả trạng thái năng lượng hiện tại của một hệ thống pin lưu trữ.

Mối quan hệ toán học giữa hai chỉ số này luôn tuân theo công thức:

DoD (%) + SoC (%) = 100%

Để giúp người vận hành và kỹ thuật viên dễ dàng phân biệt, bảng so sánh dưới đây đối chiếu chi tiết các đặc tính cốt lõi của hai thông số:

Nhiều người sử dụng hệ thống điện mặt trời thường nhầm lẫn khi thiết lập thông số vận hành trên inverter hybrid. Điều này rất nguy hiểm vì nếu bạn cấu hình nhầm trị số DoD thay vì SoC trên một số dòng inverter yêu cầu khai báo SoC tối thiểu, hệ thống có thể hiểu sai và xả sâu hơn mức cho phép, gây ảnh hưởng nghiêm trọng đến tuổi thọ của hệ pin.

Ảnh hưởng của độ xả sâu DOD đến tuổi thọ các loại pin

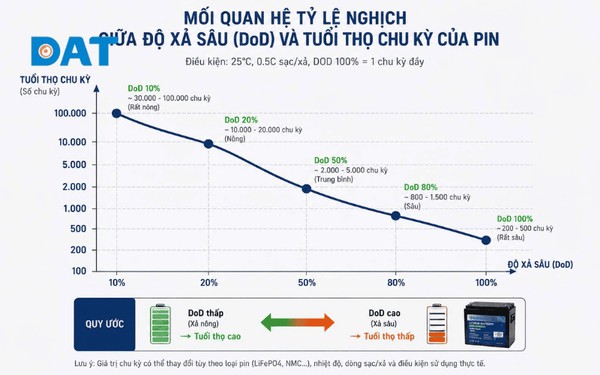

DoD có mối quan hệ tỷ lệ nghịch phi tuyến tính với tuổi thọ chu kỳ sạc xả (cycle life) của pin. Khi pin thực hiện quá trình xả điện, các phản ứng hóa học xảy ra để giải phóng dòng electron. Quá trình này đi kèm với sự di chuyển vật lý của các ion giữa cực dương (cathode) và cực âm (anode).

Xả càng sâu (DoD càng cao) đồng nghĩa với việc các ion phải di chuyển ra khỏi cấu trúc mạng tinh thể của điện cực với số lượng lớn hơn, tạo ra ứng suất cơ học và áp lực hóa học cực lớn lên cấu trúc hạt của vật liệu điện cực. Theo thời gian, sự co giãn cơ học liên tục này gây ra hiện tượng nứt gãy vi mô ở điện cực, làm suy hao dung lượng hoạt tính và giảm dần số chu kỳ sạc xả hữu dụng.

DOD khuyến nghị của ắc quy axit chì

Mức DoD khuyến nghị tối ưu đối với ắc quy axit chì (lead-acid battery) là 50%.

Ắc quy axit chì có cấu trúc hóa học tương đối nhạy cảm với các chu kỳ xả sâu. Nếu thường xuyên bị ép hoạt động ở mức DoD từ 80% trở lên, tuổi thọ của thiết bị sẽ bị rút ngắn cực kỳ nhanh chóng, thường giảm đến 80% số chu kỳ thiết kế.

Nguyên nhân kỹ thuật nằm ở hiện tượng sunfat hóa (sulfation) bản cực chì. Khi xả sâu vượt mức, các tinh thể chì sunfat (PbSO4) hình thành trên các bản cực sẽ tích tụ dày lên, liên kết chặt chẽ với nhau thành dạng thô khó hòa tan. Trong các chu kỳ sạc tiếp theo, dòng điện thông thường không thể chuyển hóa hết lượng chì sunfat này trở lại thành chì dioxide (PbO2) và chì xốp (Pb). Lớp màng sunfat này làm tăng trở kháng trong của ắc quy, cản trở dòng điện đi vào, làm giảm dung lượng chứa và nhanh chóng làm hỏng thiết bị chỉ sau vài tháng vận hành sai cách.

DOD khuyến nghị của pin Lithium-ion

Mức DoD vận hành an toàn và đạt hiệu quả kinh tế cao nhất đối với các dòng pin Lithium-ion thông thường (như dòng NMC hoặc LCO) dao động từ 70% đến 80%.

Cơ chế hoạt động của pin Lithium-ion dựa trên quá trình xen cài (intercalation) của các ion Lithium vào cấu trúc phân lớp của các điện cực. Khi xả điện quá sâu (DoD > 80%), cấu trúc hình học của mạng tinh thể ở cực âm (anode) bằng graphite có xu hướng bị co rút quá mức do thiếu hụt lượng lớn ion Lithium.

Theo các tài liệu nghiên cứu thực nghiệm từ Phòng thí nghiệm Năng lượng Tái tạo Quốc gia Mỹ (NREL), việc duy trì giới hạn DoD dưới 80% giúp bảo vệ lớp màng bảo vệ điện cực (SEI – Solid Electrolyte Interphase) không bị nứt vỡ. Lớp màng SEI ổn định ngăn cản sự phân hủy trực tiếp của chất điện phân, giữ cho dung lượng pin ít bị suy hao và kéo dài số chu kỳ hoạt động hữu dụng của pin từ mức 1.500 chu kỳ (khi xả sâu 100%) lên tới hơn 3.000 chu kỳ (khi giới hạn xả ở 80%).

DOD khuyến nghị của pin LiFePO4

Mức DoD tối ưu được khuyến nghị cho dòng pin lưu trữ điện Lithium Iron Phosphate (LiFePO4 hoặc LFP) là 80% đến 90%.

Pin LiFePO4 hiện là công nghệ lưu trữ vượt trội nhất dành cho hệ thống điện mặt trời nhờ sở hữu cấu trúc tinh thể olivine ba chiều cực kỳ bền vững. Các liên kết hóa học mạnh giữa sắt, phốt pho và oxy tạo nên một bộ khung cấu trúc vững chắc, giúp điện cực không bị biến dạng hay giãn nở cơ học đáng kể ngay cả khi các ion Lithium được giải phóng gần như hoàn toàn trong quá trình xả sâu.

Sự khác biệt về tuổi thọ chu kỳ của pin LiFePO4 khi vận hành ở các mức DoD khác nhau là rất rõ rệt:

• Vận hành ở DoD 100%: Tuổi thọ chu kỳ của pin thường chỉ đạt khoảng 2.000 đến 3.000 chu kỳ trước khi dung lượng tối đa giảm xuống còn 80% so với ban đầu.
• Vận hành ở DoD 80%: Tuổi thọ chu kỳ tăng vọt lên mức 6.000 đến 8.000 chu kỳ dưới điều kiện kiểm thử tiêu chuẩn. Điều này tương đương với thời gian vận hành liên tục từ 15 đến 20 năm trong các hệ thống điện mặt trời gia đình.

Cách tính dung lượng sử dụng thực tế theo DOD

Để thiết kế hệ thống lưu trữ hoạt động chính xác và không bị thiếu hụt năng lượng vào ban đêm hoặc những ngày thời tiết xấu, bạn cần tính toán dung lượng sử dụng thực tế (usable capacity) dựa trên thông số DoD thiết lập, thay vì sử dụng toàn bộ dung lượng danh định của pin.

Công thức tính toán năng lượng khả dụng thực tế:

Dung lượng thực tế (kWh)=Dung lượng danh định (kWh)DoD(%)

Hoặc tính toán dựa trên thông số dòng điện (Ah) và điện áp (V):

Dung lượng thực tế (Wh)=Dung lượng danh định(Ah)Điện áp (V)DoD(%)

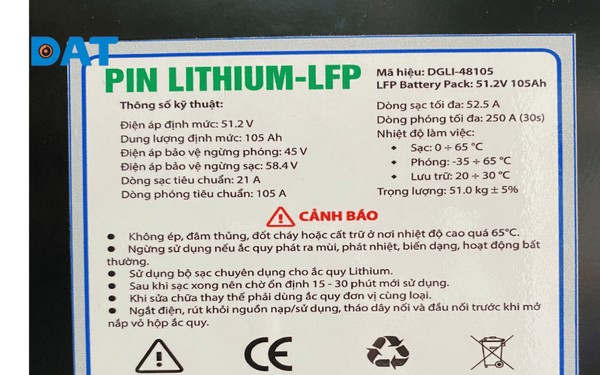

Ví dụ tính toán thực tế: Giả sử bạn lắp đặt một tủ pin lưu trữ Lithium LiFePO4 cho hệ thống điện mặt trời hybrid với các thông số kỹ thuật được nhà sản xuất ghi trên nhãn mác như sau:

• Điện áp danh định: 48V (hoặc điện áp hoạt động tiêu chuẩn là 51.2V)
• Dung lượng danh định: 100Ah
• Mức DoD khuyến nghị để bảo vệ tuổi thọ pin: 80%

Quy trình tính toán lượng điện năng thực tế bạn có thể khai thác như sau:

• Bước 1: Tính tổng dung lượng danh định của pin theo đơn vị Wh: Dung lượng danh định=51.2V100Ah=5120Wh=5.12kWh
• Bước 2: Tính dung lượng khả dụng thực tế áp dụng mức giới hạn xả sâu

Dung lượng thực tế=5.12kWh80%=4.096kWh

Kết quả tính toán cho thấy, mặc dù bạn đầu tư mua một bộ pin có công suất danh định là 5.12kWh, lượng điện thực tế bạn nên cấu hình để hệ thống tiêu thụ mỗi ngày chỉ là khoảng 4.096kWh. Lượng điện dư thừa 1.02kWh còn lại cần được giữ lại trong pin để làm tấm đệm bảo vệ các cell pin không bị rơi vào trạng thái cạn kiệt năng lượng.

Hướng dẫn cài đặt DOD tối ưu cho hệ thống điện mặt trời

Việc cấu hình giới hạn DoD trên các hệ thống điện mặt trời hybrid cần được thực hiện thông qua giao diện lập trình của Inverter Hybrid (như Deye, Luxpower, Growatt). Thiết bị này sẽ giao tiếp trực tiếp với hệ thống quản lý pin (BMS) để tự động ngắt dòng xả khi pin chạm đến ngưỡng giới hạn cài đặt.

Quy trình cài đặt tiêu chuẩn bao gồm các bước sau:

1. Thiết lập giao thức giao tiếp (BMS Communication):
   • Kết nối cáp tín hiệu (thường là cáp mạng chuẩn CAT5 hoặc CAT6) từ cổng BMS trên pin lưu trữ đến cổng BMS/CAN trên Inverter.
   • Trên màn hình Inverter, truy cập vào menu cài đặt pin (Battery Setup), chọn kiểu pin là Lithium và khai báo đúng giao thức truyền thông tương ứng với thương hiệu pin lưu trữ đang sử dụng. Việc này giúp Inverter đọc trực tiếp các thông số nhiệt độ, điện áp từng cell và trị số SoC chính xác từ BMS.
2. Cấu hình giới hạn xả sâu theo phần trăm trạng thái sạc (SoC Limit):
   • Do hầu hết các dòng Inverter Hybrid hiện nay quản lý việc ngắt xả dựa trên chỉ số SoC còn lại, bạn cần chuyển đổi thông số DoD khuyến nghị sang SoC tương ứng (ví dụ: DoD 80% tương đương với SoC còn lại là 20%).
   • Tại mục cài đặt xả (Discharge Parameter), thiết lập thông số Shutdown SoC hoặc Low Battery SoC ở mức 20%. Khi dung lượng pin giảm xuống chạm mức này, Inverter sẽ tự động ngắt dòng xả cấp cho tải tiêu thụ.
3. Thiết lập Điện áp ngắt dự phòng (Cut-off Voltage):
   • Đây là bước bảo vệ lớp thứ hai cực kỳ quan trọng phòng trường hợp cáp truyền thông tín hiệu giữa pin và Inverter bị đứt hoặc lỗi giao tiếp đột ngột.
   • Đối với hệ thống pin LiFePO4 chuẩn 48V (thực tế gồm 16 cell pin nối tiếp có điện áp định danh mỗi cell là 3.2V): Cài đặt giá trị điện áp ngắt xả toàn dải (Cut-off Voltage) trên Inverter ở mức 44.8V đến 46V (tương ứng khoảng 2.8V – 2.87V trên mỗi cell đơn lẻ). Ngưỡng điện áp này ngăn không cho các thiết bị ngoại vi tiếp tục rút điện khi pin đã ở trạng thái cạn kiệt vật lý.
4. Cài đặt tính năng sạc bù tự động (Grid Charge):
   • Thiết lập chế độ cho phép sạc từ lưới điện (Grid Charge) khi dung lượng pin tụt xuống dưới ngưỡng an toàn khẩn cấp (thường đặt ở mức SoC 15%).
   • Tính năng này đảm bảo pin luôn duy trì một lượng điện nhỏ để duy trì hoạt động cho mạch bảo vệ BMS, tránh hiện tượng pin tự xả dẫn đến tụt điện áp dưới ngưỡng chết trong những giai đoạn thời tiết mưa kéo dài không có nắng.

Các lưu ý quan trọng về độ xả sâu DOD

Quá trình vận hành thực tế hệ thống pin lưu trữ đòi hỏi người sử dụng phải hiểu rõ các yếu tố kỹ thuật tác động đến hiệu suất xả sâu. Việc kiểm soát tốt các điều kiện xung quanh và hiểu rõ cơ chế bảo vệ của thiết bị sẽ giúp hạn chế tối đa các sự cố kỹ thuật ngoài ý muốn.

Tác hại khi xả pin quá mức

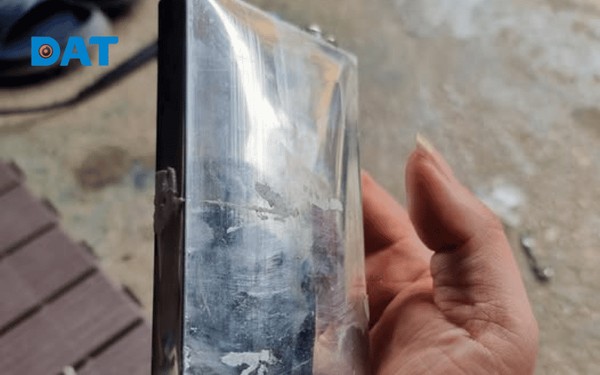

Hiện tượng quá xả (over-discharge) xảy ra khi hệ thống pin bị rút điện vượt quá giới hạn an toàn vật lý (DoD đạt trên 95% hoặc điện áp cell tụt dưới mức 2.0V đối với pin Lithium).

Khi pin rơi vào trạng thái quá xả, điện áp của các cell pin sẽ sụt giảm nghiêm trọng dưới ngưỡng giới hạn hoạt động của chất điện phân. Ở mức điện áp cực thấp này, cực thu dòng bằng đồng ở anode bắt đầu bị hòa tan vào chất điện phân dưới dạng ion đồng tự do.

Khi hệ thống sạc lại điện cho pin, các ion đồng này sẽ kết tủa ngược lại trên bề mặt điện cực và hình thành nên các tinh thể kim loại dạng nhánh cây (dendrites). Các nhánh tinh thể này phát triển dài ra theo thời gian, đâm thủng màng ngăn cách điện giữa cực âm và cực dương, gây ra hiện tượng đoản mạch nội bộ. Hậu quả là cell pin bị hỏng hoàn toàn (dead cell), không thể tích trữ điện năng được nữa, hoặc nguy hiểm hơn là gây ra hiện tượng thoát nhiệt, dẫn đến cháy nổ khi cố gắng sạc lại cell pin đã bị hư hỏng.

Cách kiểm tra DOD trên thiết bị

Người vận hành hệ thống có thể thực hiện kiểm tra và giám sát mức độ xả sâu của pin thông qua ba phương pháp phổ biến sau:

• Đọc trực tiếp từ màn hình LCD của pin: Các bộ pin lưu trữ cao cấp luôn tích hợp màn hình LCD hiển thị thông tin chi tiết từ mạch BMS. Bạn có thể kiểm tra trực tiếp chỉ số SoC hiện tại và tính toán ra mức DoD thực tế của hệ thống.
• Giám sát qua ứng dụng di động (App) của Inverter: Hầu hết các hãng sản xuất inverter đều cung cấp ứng dụng giám sát từ xa qua đám mây. Biểu đồ lịch sử sạc xả trên ứng dụng sẽ hiển thị trực quan mức độ xả sâu hàng ngày của pin để bạn điều chỉnh thói quen sử dụng điện.
• Đo điện áp hở mạch (OCV – Open Circuit Voltage): Đối với các hệ thống sử dụng ắc quy axit chì hoặc các bộ pin không có cổng giao tiếp thông minh, kỹ thuật viên có thể đo điện áp hai đầu cực bằng đồng hồ vạn năng khi hệ thống đã ngắt tải hoàn toàn khoảng 30 phút. Dựa trên bảng quy đổi điện áp sang SoC từ nhà sản xuất, bạn sẽ xác định được mức DoD hiện tại của hệ thống lưu trữ.

Chính sách bảo hành dựa trên DOD

Hầu hết các nhà sản xuất pin lưu trữ năng lượng lớn trên thị trường đều áp dụng các điều khoản bảo hành nghiêm ngặt liên quan đến lịch sử xả sâu của thiết bị.

Bên trong mạch điều khiển BMS luôn được tích hợp một chip nhớ (BMS memory) có chức năng ghi lại nhật ký hoạt động chi tiết của pin. Nhật ký này lưu giữ toàn bộ dữ liệu về dòng sạc, dòng xả, nhiệt độ hoạt động và đặc biệt là số lần pin bị xả sâu vượt quá giới hạn thiết lập.

Khi xảy ra lỗi kỹ thuật hoặc suy hao dung lượng trước thời hạn bảo hành, các kỹ sư của hãng sẽ tiến hành kết nối máy tính để quét và truy xuất log dữ liệu từ bộ nhớ BMS. Nếu dữ liệu ghi nhận pin có nhiều chu kỳ vận hành ở mức DoD vượt ngưỡng quy định của nhà sản xuất (ví dụ: xả quá mức 90% liên tục), hãng có quyền từ chối thực hiện nghĩa vụ bảo hành sản phẩm do người dùng vận hành thiết bị sai quy chuẩn kỹ thuật.

Ảnh hưởng của nhiệt độ đến DOD

Nhiệt độ môi trường có ảnh hưởng trực tiếp đến trở kháng trong của pin và hiệu suất của các phản ứng hóa học bên trong cell pin, từ đó làm thay đổi khả năng xả sâu thực tế của hệ thống.

• Vận hành ở nhiệt độ thấp (< 10°C): Độ nhớt của chất điện phân tăng lên, làm giảm đáng kể tốc độ khuếch tán của các ion Lithium giữa các điện cực. Trở kháng trong của pin tăng vọt, dẫn đến hiện tượng sụt áp nhanh dưới tải. Hệ thống sẽ đạt tới ngưỡng điện áp ngắt bảo vệ sớm hơn bình thường rất nhiều, làm giảm dung lượng khả dụng thực tế của pin mặc dù lượng năng lượng hóa học bên trong chưa thực sự cạn kiệt.
• Vận hành ở nhiệt độ cao (> 40°C): Tốc độ các phản ứng hóa học tăng lên giúp pin xả được nhiều năng lượng hơn (DoD có thể tăng nhẹ), tuy nhiên điều này đi kèm với cái giá rất đắt. Nhiệt độ cao đẩy nhanh quá trình phân hủy chất điện phân, làm dày lớp màng SEI không mong muốn và gây thoái hóa nhanh chóng vật liệu hoạt tính trên các điện cực, rút ngắn nghiêm trọng tổng số năm hoạt động của hệ thống lưu trữ.

Tổng kết

Độ xả sâu (DoD) là thông số kỹ thuật then chốt ảnh hưởng trực tiếp đến tuổi thọ, hiệu suất vận hành và hiệu quả kinh tế của hệ thống lưu trữ điện mặt trời. Việc hiểu rõ bản chất của chỉ số DoD, phân biệt rõ ràng với trạng thái sạc SoC và nắm được các mức giới hạn khuyến nghị cho từng công nghệ pin sẽ giúp người sử dụng vận hành hệ thống một cách tối ưu. Thiết lập đúng các thông số bảo vệ trên inverter, kiểm soát nhiệt độ vận hành và tránh việc xả pin quá mức là những giải pháp thực tiễn nhất để bảo vệ thiết bị, duy trì hiệu lực bảo hành và nâng cao tuổi thọ hoạt động cho hệ thống lưu trữ năng lượng của bạn.

DAT Group hy vọng những thông tin chuyên sâu trên đây đã cung cấp cho bạn cái nhìn toàn diện để quản lý và vận hành hiệu quả hệ thống điện mặt trời lưu trữ của gia đình hoặc doanh nghiệp.
