Từ trường là gì? Các đại lượng, công thức và ứng dụng trong ngành điện

• Từ trường là dạng vật chất tác dụng lực từ lên dòng điện, nam châm hoặc điện tích chuyển động; có thể nhận biết qua kim nam châm và đường sức từ.
• Ba đại lượng đặc trưng của từ trường: Gồm cảm ứng từ (B), đường sức từ và từ thông (Φ); là các đại lượng dùng để mô tả độ mạnh, hướng và khả năng xuyên qua bề mặt của từ trường.
• Công thức tính từ trường: Cảm ứng từ được xác định khác nhau với dây dẫn thẳng, dây dẫn uốn thành vòng tròn và ống dây hình trụ; chiều từ trường xác định bằng quy tắc nắm tay phải.
• Từ trường của các dạng dây dẫn: Dòng điện chạy qua dây thẳng, vòng dây và solenoid tạo ra từ trường với hình dạng, cường độ khác nhau; được ứng dụng rộng rãi trong thiết bị điện và điện tử.
• Ứng dụng của từ trường: Là nguyên lý hoạt động của máy biến áp, động cơ điện, máy phát điện và nhiều thiết bị chuyển đổi năng lượng.
• Vai trò trong hệ thống điện mặt trời: Từ trường giúp cuộn cảm trong inverter lọc nhiễu, làm mịn dòng điện và tạo điện áp xoay chiều ổn định trước khi hòa lưới.

Hiểu rõ bản chất vật lý của từ trường và các công thức tính toán liên quan giúp các kỹ sư tối ưu hóa hiệu suất thiết bị, hạn chế nhiễu điện từ và nâng cao độ an toàn cho hệ thống điện. Dưới đây, DAT Group cung cấp các thông tin phân tích chuyên sâu về lý thuyết lẫn ứng dụng thực tiễn của từ trường trong các hệ thống điện năng hiện đại.

Từ Trường Là Gì?

Từ trường là một dạng vật chất tồn tại trong không gian mà biểu hiện cụ thể của nó là việc tác dụng lực từ lên một dòng điện, một nam châm hoặc một điện tích chuyển động đặt trong không gian đó. Từ trường không thể nhìn thấy bằng mắt thường, nhưng sự tồn tại của nó được chứng minh thông qua tương tác điện từ.

Để phát hiện và xác định cực tính của từ trường tại một điểm, phương pháp phổ biến nhất trong thực tế là sử dụng kim nam châm thử. Khi đặt kim nam châm vào vùng không gian có từ trường, lực từ sẽ tác dụng lên hai cực của kim nam châm, làm nó quay cho đến khi định vị theo một hướng xác định. Hướng của kim nam châm thử chính là hướng của từ trường tại điểm đó.

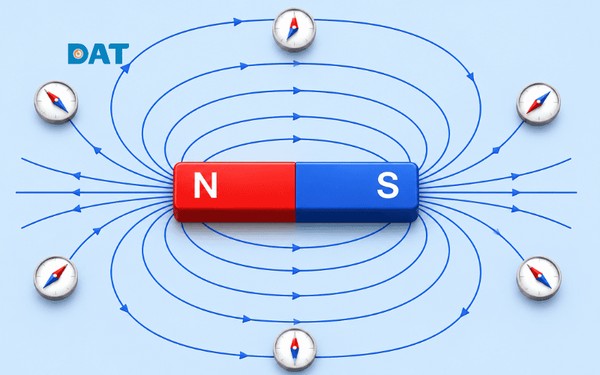

Hình ảnh trực quan của từ trường được thể hiện qua từ phổ. Khi rắc mạt sắt lên một tấm bìa đặt trong từ trường của nam châm hoặc dòng điện, các mạt sắt sẽ tự động sắp xếp thành những đường cong xác định. Mỗi đường mạt sắt đó biểu diễn một đường sức từ, giúp mô tả hình học không gian của vùng từ trường đang khảo sát.

3 Đại Lượng Đặc Trưng Của Từ Trường

Để mô tả đầy đủ các tính chất vật lý của từ trường về cả mặt định lượng lẫn định tính, các nhà vật lý sử dụng ba đại lượng đặc trưng:

Cảm Ứng Từ

Cảm ứng từ là đại lượng vector đặc trưng cho từ trường về mặt tác dụng lực tại một điểm cụ thể. Vector cảm ứng từ được ký hiệu là B-> , có hướng trùng với hướng của từ trường tại điểm đó.

Đơn vị đo tiêu chuẩn của cảm ứng từ trong hệ đo lường quốc tế (SI) là Tesla (T). Trong kỹ thuật và đo lường thực tế đối với các thiết bị từ tính nhỏ, người ta thường dùng đơn vị Gauss (G). Công thức quy đổi giữa hai đơn vị được thiết lập như sau:

1 T = 10⁴ G

Độ lớn của cảm ứng từ tại một điểm được định nghĩa thông qua lực Lorentz tác dụng lên một hạt mang điện chuyển động trong từ trường:

F = |q| × v × B × sin(θ)

Trong đó:

• F: Lực Lorentz tác dụng lên điện tích (Newton, N)
• q: Điện tích của hạt chuyển động (Coulomb, C)
• v: Vận tốc của hạt mang điện (m/s)
• B: Độ lớn cảm ứng từ (Tesla, T)
• θ: Góc hợp bởi vector vận tốc v-> và vector cảm ứng từ B->

Trong các thiết bị điện công nghiệp, cảm ứng từ B càng lớn thì lực tác dụng lên các cuộn dây dẫn điện càng mạnh. Điều này đồng nghĩa với việc động cơ điện sẽ có mô-men xoắn lớn hơn và máy phát điện sẽ sinh ra suất điện động đầu ra cao hơn.

Đường Sức Từ

Đường sức từ là những đường vẽ quy ước trong không gian có từ trường, sao cho tiếp tuyến tại mỗi điểm của đường sức trùng với hướng của vector cảm ứng từ tại điểm đó.

Đường sức từ có các đặc điểm vật lý quan trọng:

• Hướng quy ước: Đi ra từ cực Bắc (North) và đi vào cực Nam (South) ở phía ngoài nam châm, tạo thành một vòng khép kín từ Nam sang Bắc ở phía trong nam châm (Quy tắc “Out North, In South”).
• Tính khép kín: Các đường sức từ là những đường cong khép kín hoặc vô hạn ở hai đầu. Điều này phản ánh tính chất không có từ đơn cực trong tự nhiên.
• Quy luật phân bố: Các đường sức từ không bao giờ cắt nhau. Nơi nào từ trường mạnh thì các đường sức từ được vẽ dày đặc (mật độ cao); nơi nào từ trường yếu thì các đường sức từ được vẽ thưa thớt (mật độ thấp).

Sự phân bố của các đường sức từ xung quanh một ống dây dẫn (solenoid) mang dòng điện tương tự như từ trường của một nam châm thẳng, tạo ra hai cực từ rõ rệt ở hai đầu ống dây.

Từ Thông

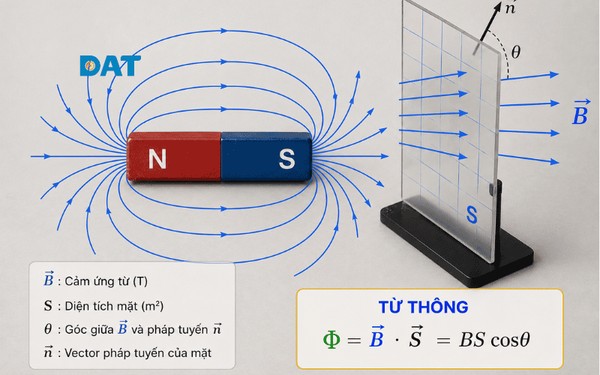

Từ thông là đại lượng đo lường lượng đường sức từ đi qua một diện tích bề mặt giới hạn S đặt trong từ trường. Đại lượng này ký hiệu là Φ (Phi) và có đơn vị đo là Weber (Wb).

Công thức tính từ thông:

Φ = B × S × cos(α)

Trong đó:

• Φ: Từ thông qua diện tích S (Weber, Wb hoặc T × m²)
• B: Độ lớn của cảm ứng từ (Tesla, T)
• S: Diện tích mặt phẳng giới hạn (m²)
• α: Góc hợp bởi vector pháp tuyến n-> của mặt phẳng S và vector cảm ứng từ B->

Theo định luật cảm ứng điện từ Faraday, khi từ thông qua một mạch kín biến thiên theo thời gian, trong mạch sẽ xuất hiện một suất điện động cảm ứng:

e = −dΦ/dt

Sự biến thiên từ thông này là nguyên lý nền tảng để tạo ra dòng điện xoay chiều trong các máy phát điện quay và để biến đổi cấp điện áp trong các máy biến áp lực.

Công Thức Tính Từ Trường Của Các Nguồn Điện Thông Dụng

Từ trường sinh ra bởi dòng điện chạy trong các cấu trúc dây dẫn khác nhau có độ lớn và hình dạng khác nhau. Các công thức dưới đây được xây dựng từ định luật Biot-Savart và định luật Ampere, áp dụng trong môi trường chân không hoặc không khí (độ từ thẩm tương đối μᵣ ≈ 1).

Bảng Tổng Hợp Công Thức Tính Cảm Ứng Từ B

Từ Trường Của Dòng Điện Chạy Trong Dây Dẫn Thẳng Dài

Khi dòng điện I chạy qua một dây dẫn thẳng có chiều dài vô hạn, từ trường sinh ra xung quanh dây dẫn dưới dạng các đường tròn đồng tâm nằm trong mặt phẳng vuông góc với dây dẫn.

Độ lớn cảm ứng từ tại một điểm cách dây dẫn một khoảng vuông góc r được tính bằng công thức:

B = 2 × 10⁻⁷ × I/r

Để xác định chiều của các đường sức từ, sử dụng quy tắc nắm tay phải: Đặt ngón tay cái của bàn tay phải choãi ra và dọc theo dây dẫn chỉ theo chiều của dòng điện I. Khum bốn ngón tay còn lại xung quanh dây dẫn, chiều khum của bốn ngón tay chính là chiều của đường sức từ.

Cảnh báo thực tế về nhiễu từ: Trong các hệ thống điện mặt trời, dòng điện một chiều (DC) chạy qua các cáp động lực từ giàn pin đến inverter thường rất lớn (đạt mức từ 15 A đến hơn 30 A mỗi chuỗi). Từ trường sinh ra xung quanh các cáp DC này có thể gây nhiễu điện từ (EMI) lên các tuyến cáp tín hiệu truyền thông RS485 đặt song song kế bên. Để giảm thiểu tình trạng này, kỹ sư vận hành nên bố trí cáp tín hiệu đi trong ống thép bọc kim hoặc giữ khoảng cách tối thiểu 20 cm so với cáp động lực.

Từ Trường Của Dòng Điện Chạy Trong Dây Dẫn Uốn Thành Vòng Tròn

Khi uốn dây dẫn thành một vòng tròn bán kính r và cho dòng điện I chạy qua, từ trường tại tâm của vòng tròn có phương vuông góc với mặt phẳng vòng dây.

Nếu cuộn dây tròn gồm N vòng dây xếp khít nhau, cảm ứng từ tại tâm vòng dây được tính bằng công thức:

B = 2π × 10⁻⁷ × N × I/r

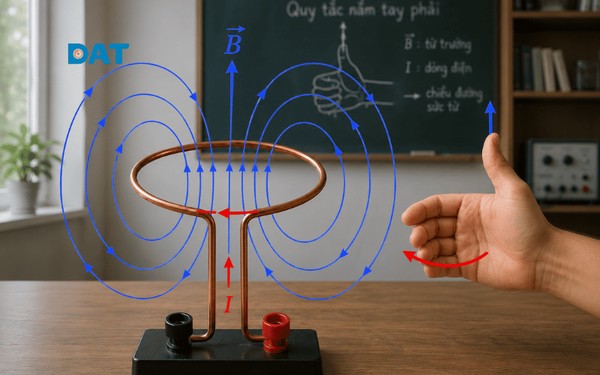

Chiều của đường sức từ đi qua tâm vòng dây được xác định bằng quy tắc nắm tay phải: Khum bàn tay phải sao cho các ngón tay hướng theo chiều dòng điện chạy trong vòng dây, ngón tay cái choãi ra chỉ chiều của vector cảm ứng từ B-> tại tâm vòng dây.

Độ lớn của cảm ứng từ tỷ lệ nghịch với bán kính vòng dây r. Do đó, trong thiết kế các thiết bị cảm biến từ hoặc anten vòng, việc thu nhỏ bán kính cuộn dây là một giải pháp. Tuy nhiên, đối với các loại cảm biến từ hoặc anten vòng, để tăng mật độ từ thông và độ nhạy tín hiệu mà không cần tăng dòng điện kích thích, giải pháp kỹ thuật tối ưu là tăng số vòng dây hoặc sử dụng lõi có độ từ thẩm cao (như Ferrite) nhằm tránh làm suy giảm diện tích đón nhận đường sức từ.

Từ Trường Bên Trong Ống Dây Dẫn Hình Trụ Mang Dòng Điện

Một ống dây hình trụ (solenoid) gồm nhiều vòng dây quấn đều nhau xung quanh một lõi cách điện. Khi có dòng điện chạy qua, từ trường bên trong lòng ống dây là một từ trường đều (các đường sức từ song song và cách đều nhau).

Độ lớn cảm ứng từ B bên trong lòng ống dây được tính bằng công thức:

B = 4π × 10⁻⁷ × N/L × I = 4π × 10⁻⁷ × n × I

Trong đó:

• N: Tổng số vòng dây của ống
• L: Chiều dài của ống dây (m)
• n = N/L: Mật độ vòng dây trên một đơn vị chiều dài (vòng/m)

Trong các ứng dụng công nghiệp, người ta đưa vào trong lòng ống dây một lõi sắt từ có độ từ thẩm lớn để tăng cường độ từ trường. Khi đó, công thức tính cảm ứng từ trở thành:

B = μᵣ × 4π × 10⁻⁷ × n × I

Trong đó: μᵣ là độ từ thẩm tương đối của lõi sắt (với thép kỹ thuật điện, μᵣ có thể đạt từ vài trăm đến vài nghìn đơn vị). Việc từ hóa lõi sắt này giúp tập trung các đường sức từ, giảm dòng điện tiêu thụ mà vẫn tạo ra lực từ lớn cho các cơ cấu chấp hành như rơ-le điện từ hoặc van điện từ (solenoid valve).

Các Ứng Dụng Tiêu Biểu Của Từ Trường Trong Ngành Năng Lượng Và Điện Mặt Trời

Theo các tài liệu tiêu chuẩn kỹ thuật từ Ủy ban Kỹ thuật Điện Quốc tế (IEC), việc kiểm soát và ứng dụng từ trường là yếu tố cốt lõi trong thiết kế các thiết bị chuyển đổi năng lượng. Trong hệ thống điện lưới và điện mặt trời, từ trường đóng vai trò trung gian trong tất cả các quá trình chuyển đổi cấp điện áp và biến đổi dạng dòng điện.

Máy Biến Áp Chuyển Đổi Điện Áp

Máy biến áp hoạt động hoàn toàn dựa trên nguyên lý cảm ứng điện từ để truyền tải công suất giữa hai hoặc nhiều mạch điện thông qua từ trường biến thiên.

Dòng điện xoay chiều (Cuộn sơ cấp) → Sinh ra từ thông biến thiên trong lõi thép silic → Từ thông móc vòng qua cuộn thứ cấp → Sinh ra suất điện động cảm ứng (Cuộn thứ cấp)

Khi dòng điện xoay chiều chạy qua cuộn sơ cấp, nó tạo ra một từ thông biến thiên trong lõi sắt từ. Lõi sắt từ có vai trò dẫn từ thông này móc vòng qua cuộn thứ cấp, từ đó sinh ra suất điện động cảm ứng ở cuộn thứ cấp.

Trong quá trình này, từ trường biến thiên liên tục sẽ sinh ra dòng điện Foucault (dòng điện xoáy) chạy khép kín trong lòng lõi sắt từ. Dòng điện Foucault gây ra tổn hao năng lượng dưới dạng nhiệt lượng rất lớn (tổn hao sắt). Để hạn chế hiện tượng này, lõi sắt máy biến áp được cấu tạo từ các lá thép silic mỏng ghép lại với nhau, mỗi lá đều được phủ một lớp sơn cách điện. Thiết kế này cắt nhỏ đường đi của dòng Foucault, làm tăng điện trở của mạch dòng xoáy và giảm thiểu tổn hao năng lượng trong trạm biến áp.

Động Cơ Điện Và Máy Phát Điện Xoay Chiều

Máy phát điện xoay chiều và động cơ điện sử dụng từ trường quay để chuyển hóa năng lượng giữa cơ năng và điện năng.

• Máy phát điện (Ví dụ: Tuabin gió): Rotor chứa các nam châm vĩnh cửu công suất lớn hoặc cuộn dây kích từ dòng một chiều. Khi trục tuabin quay, rotor quay làm cho từ trường của nó quét qua các cuộn dây stator đặt cố định xung quanh. Sự biến thiên của từ thông qua các cuộn dây stator sinh ra dòng điện xoay chiều đưa lên lưới điện.
• Động cơ điện: Dòng điện xoay chiều ba pha đi vào các cuộn dây stator tạo ra một từ trường quay trong khe hở từ giữa stator và rotor. Từ trường này tương tác với dòng điện trong rotor (đối với động cơ không đồng bộ) hoặc tương tác trực tiếp với các cực từ của rotor (đối với động cơ đồng bộ nam châm vĩnh cửu), tạo ra lực điện từ làm quay rotor, sinh ra cơ năng ở trục động cơ.

Inverter Trong Hệ Thống Điện Mặt Trời

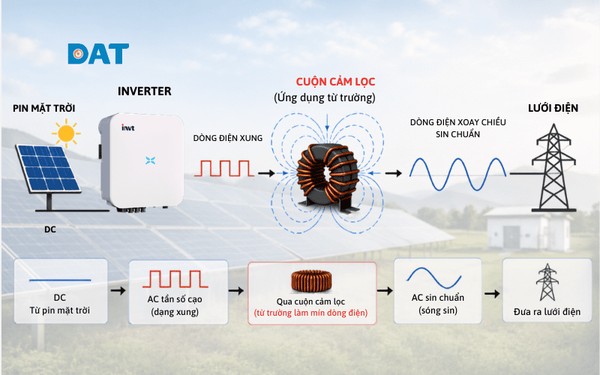

Nhiều người dùng cho rằng bộ biến tần (inverter) điện mặt trời chỉ gồm các mạch bán dẫn điện tử. Tuy nhiên, các linh kiện từ tính bên trong inverter đóng vai trò quyết định trong việc lọc sóng hài và chuyển đổi điện năng.

Inverter chuyển đổi dòng điện một chiều (DC) từ pin mặt trời thành dòng điện xoay chiều (AC) bằng cách đóng cắt các khóa bán dẫn (IGBT) ở tần số rất cao (thường từ 10 kHz đến 50 kHz). Dòng điện sau đóng cắt là một chuỗi xung điện áp vuông. Để đưa dòng điện này vào lưới, inverter phải sử dụng bộ lọc LC, trong đó cuộn cảm lọc nhiễu (choke coil) là linh kiện cốt lõi.

Cuộn cảm sử dụng nguyên lý tích lũy năng lượng dưới dạng từ trường để làm mịn dòng điện xoay chiều ngõ ra. Khi dòng điện tăng lên, cuộn cảm tích lũy năng lượng vào từ trường; khi dòng điện giảm, cuộn cảm giải phóng năng lượng từ trường về lại mạch điện. Quá trình này giúp san phẳng các xung dòng điện, tạo ra dạng sóng sin chuẩn AC với độ méo dạng sóng hài tổng (THD) cực thấp theo đúng tiêu chuẩn vận hành lưới điện.

Lỗi bão hòa từ cuộn cảm: Một sự cố kỹ thuật thường gặp đối với inverter chất lượng thấp là hiện tượng bão hòa từ của cuộn cảm lọc. Khi dòng điện DC chạy qua cuộn cảm vượt quá giới hạn thiết kế của lõi sắt từ, các miền từ thông trong lõi bị định hướng hoàn toàn và không thể tăng thêm từ thông. Lúc này, độ tự cảm của cuộn cảm sụt giảm mạnh về gần bằng 0, cuộn cảm mất khả năng lọc nhiễu, dẫn đến dòng điện tăng vọt, gây méo sóng hài nghiêm trọng hoặc kích hoạt bảo vệ quá dòng làm dừng hoạt động của inverter.

Câu Hỏi Thường Gặp Về Từ Trường

Từ Trường Đều Là Gì?

Từ trường đều là từ trường mà đặc tính của nó tại mọi điểm đều giống nhau. Vector cảm ứng từ tại mọi điểm trong vùng từ trường đều có cùng phương, cùng chiều và cùng độ lớn. Do đó, các đường sức từ của một từ trường đều là những đường thẳng song song, cùng chiều và cách đều nhau.

Trong thực tế, vùng không gian nằm giữa hai cực của một nam châm hình chữ U.

Con Người Có Thể Nhìn Thấy Đường Sức Từ Bằng Mắt Thường Không?

Con người không thể nhìn thấy đường sức từ hoặc từ trường bằng mắt thường. Từ trường là một dạng vật chất không tương tác với ánh sáng khả kiến để mắt người có thể cảm nhận.

Để quan sát được hình ảnh phân bố của các đường sức từ, ta phải sử dụng các phương pháp gián tiếp như rắc mạt sắt lên bề mặt phẳng đặt trong từ trường (tạo ra từ phổ) hoặc sử dụng các cảm biến từ trường hiển thị dữ liệu trực quan trên máy tính.

Thiết Bị Nào Được Dùng Để Đo Cường Độ Từ Trường?

Thiết bị chuyên dụng để đo cường độ từ trường và cảm ứng từ là Tesla kế (Tesla meter) hoặc Gauss kế (Gaussmeter). Các thiết bị này hoạt động dựa trên hiệu ứng Hall: Khi đặt một đầu dò bán dẫn có dòng điện chạy qua vào trong từ trường, lực từ sẽ làm lệch hướng các hạt mang điện, tạo ra một hiệu điện thế Hall tỉ lệ thuận với độ lớn cảm ứng từ B cần đo.

Trong công tác bảo trì điện mặt trời, thiết bị đo này được sử dụng để kiểm tra mức độ rò rỉ từ tính xung quanh các cuộn kháng lọc, tủ phân phối AC/DC và xung quanh vỏ máy biến áp nhằm đảm bảo các thiết bị hoạt động trong giới hạn an toàn bức xạ điện từ cho phép.

Địa Từ Trường Của Trái Đất Có Vai Trò Gì?

Địa từ trường là từ trường tự nhiên bao quanh Trái Đất, được sinh ra từ các dòng đối lưu của sắt và niken lỏng trong lõi ngoài của hành tinh.

Địa từ trường có hai vai trò sinh tồn và kỹ thuật lớn:

• Lá chắn vũ trụ: Địa từ trường giúp làm lệch hướng các hạt mang điện từ gió Mặt Trời và góp phần hình thành từ quyển, qua đó bảo vệ khí quyển và sự sống trên Trái Đất.
• Định vị và Hàng hải: Cực từ của Trái Đất cung cấp từ trường tham chiếu cho la bàn và các hệ thống định vị trên tàu thuyền, máy bay và các thiết bị di động cầm tay.

Tổng Kết

Từ trường là một thực thể vật lý nền tảng trong toàn bộ hệ thống năng lượng điện hiện nay. Từ việc tính toán cảm ứng từ bằng các công thức dây dẫn thẳng hay cuộn dây solenoid cho đến việc thiết kế lõi thép silic chống dòng Foucault trong máy biến áp, mọi quy trình đều đòi hỏi sự chính xác về mặt kỹ thuật. Với vai trò là nhà phát triển giải pháp năng lượng sạch, DAT Group luôn áp dụng các nguyên lý tối ưu hóa từ trường và tương thích điện từ (EMC) vào thiết kế hệ thống điện mặt trời, đảm bảo các thiết bị biến tần hoạt động ổn định, đạt hiệu suất chuyển đổi cao và giảm thiểu tối đa các hiện tượng nhiễu từ trường trong quá trình vận hành thực tế.
